RDF400MB-BK Regulator pomieszczeniowy z interfejsem dotykowym, 230 [V] AC, 5..40 [°C], klimakonwektory 2-/4-rurowe, Modbus, kolor czarny

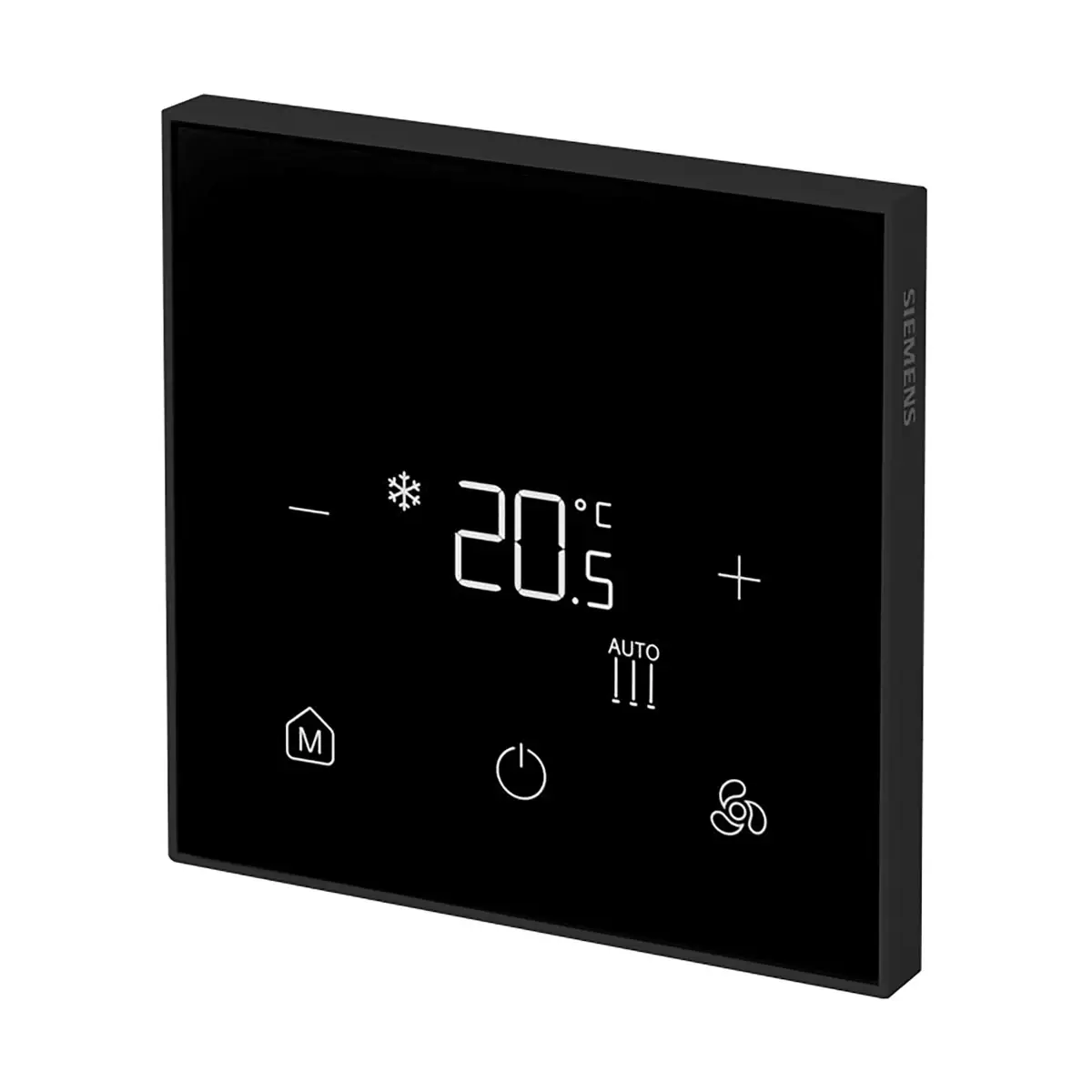

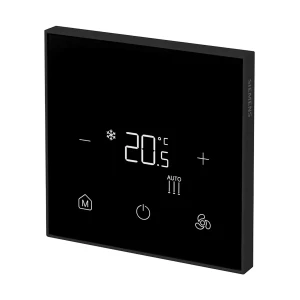

Siemens RDF400MB-BK to elektroniczny termostat pomieszczeniowy Modbus przeznaczony do sterowania klimakonwektorami 2-rurowymi, 2-rurowymi z nagrzewnicą elektryczną oraz 4-rurowymi z wentylatorem 1- lub 3-biegowym. Smukła konstrukcja z dotykowymi przyciskami i bezramkowym, podświetlanym wyświetlaczem oraz czarna ramka (zbliżona do RAL 9005) zapewniają nowoczesny wygląd i wygodną obsługę.

Najważniejsze cechy

• Protokoł komunikacyjny: Modbus RTU (serwer)
• Obsługiwane układy: 2-rurowy, 2-rurowy z nagrzewnicą elektryczną, 4-rurowy klimakonwektor
• Sterowanie wentylatorem: 1- lub 3-biegowy wentylator (wyjścia przekaźnikowe Q1…Q3)
• Sterowanie zaworami: siłowniki zaworów On/Off 2- i 3-przewodowe oraz 3-położeniowe (AC 100…230 V)
• Tryby pracy: Comfort, Economy oraz Protection z możliwością wymuszenia z poziomu magistrali
• Automatyczna lub ręczna regulacja prędkości wentylatora
• Automatyczna lub ręczna zmiana trybu grzanie/chłodzenie (przez wejście zdalnej zmiany lub magistralę)
• Wbudowany czujnik temperatury pomieszczenia z możliwością kalibracji wskazań
• Ograniczenie zakresu nastaw temperatury w trybie Comfort, Economy i Protection
• Klawiatura z blokadą (keylock) przed niepożądanymi zmianami ustawień
• Hasło serwisowe (domyślnie wyłączone) do ochrony parametrów
• Wyświetlanie temperatury: wartość bieżąca lub zadana w °C, °F lub obu jednostkach jednocześnie
• Wyświetlanie czasu dobowego dostarczanego z magistrali
• Pamięć ustawień: zachowanie nastaw użytkownika i parametrów sterowania po zaniku zasilania
• Liczniki czasu pracy wentylatora oraz funkcje „fan kick” i praca w strefie martwej (zero energy zone)

Zastosowanie

• Sterowanie klimakonwektorami 2-rurowymi z zaworem On/Off (2- lub 3-przewodowym) lub siłownikiem 3-położeniowym
• Sterowanie klimakonwektorami 2-rurowymi z nagrzewnicą elektryczną (zawór + nagrzewnica)
• Sterowanie klimakonwektorami 4-rurowymi z zaworami On/Off
• Aplikacje z wentylatorami 1- i 3-biegowymi w systemach HVAC
• Instalacje wymagające komunikacji Modbus RTU i centralnego nadzoru nad trybami pracy i nastawami

Interfejs i obsługa

• Bezramkowy, podświetlany wyświetlacz z ikonami trybów pracy, alarmu, stanu zaworu i wentylatora
• Dotykowe przyciski do wyboru trybu pracy, zmiany nastaw temperatury oraz trybu wentylatora (auto/ręczny)
• Możliwość konfiguracji nastawy po włączeniu zasilania (poprzedni tryb, Comfort lub Protection)
• Regulacja parametrów z poziomu lokalnego HMI (menu parametrów)
• Sygnalizacja alarmu oraz statusów urządzenia na wyświetlaczu

Wejścia, wyjścia i komunikacja

• Wyjścia wentylatora: Q1, Q2, Q3 – przekaźnikowe, sterowanie wentylatorem 1- lub 3-biegowym (AC 100…230 V, 5(2) A)
• Wyjścia zaworowe: Y1, Y2 – przekaźniki SPST (normalnie otwarte), do zaworów 2- i 3-przewodowych On/Off lub siłowników 3-położeniowych (AC 100…230 V, 5(2) A)
• Wejście cyfrowe D1-M: jedno wejście dla styków bezpotencjałowych (NO/NC) – konfiguracja jako:
  • zdalna zmiana trybu grzanie/chłodzenie,
  • kontakt okienny przełączający w tryb Protection,
  • zewnętrzne źródło alarmu dla raportowania przez magistralę,
  • czujnik obecności przełączający w tryb Comfort,
  • hotelowy czujnik obecności przełączający w tryb Economy i blokujący ekran przy braku obecności.
• Komunikacja Modbus RTU: interfejs RS485, prędkości Auto/9600/19200/38400 bps (domyślnie 19200 bps)
• Adres urządzenia: 1…127 (domyślnie 1)
• Format ramki Modbus: 1-8-E-1 (domyślnie) lub 1-8-O-1 / 1-8-N-1 / 1-8-N-2
• Maksymalna długość magistrali: do 1200 m

Montaż

• Montaż podtynkowy na kwadratowej puszce instalacyjnej 86 mm z rozstawem śrub 60,3 mm
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą
• Nie montować w niszach, za zasłonami, nad grzejnikami, na ścianach zewnętrznych, w miejscach nasłonecznionych ani w przeciągach
• Uszczelnienie puszki lub rur instalacyjnych w celu eliminacji fałszywych odczytów temperatury spowodowanych przepływem powietrza
• Wymagane zewnętrzne zabezpieczenie nadprądowe obwodu zasilania wyłącznikiem do 10 A (brak wewnętrznego bezpiecznika)

Dane techniczne

• Zasilanie: AC 100…230 V, 50/60 Hz
• Pobór mocy: maks. 5 VA / 3 W; w trybie czuwania ok. 1 VA / 0,5 W
• Zakres nastawy temperatury:
  • tryb Comfort: 5…40 °C,
  • tryb Economy: wyłączony lub 5…40 °C,
  • tryb Protection: wyłączony lub 5…40 °C.
• Czujnik temperatury: wbudowany, zakres pomiaru 0…50 °C, dokładność < ±0,5 K przy 25 °C
• Korekta wskazań temperatury: -5,0…+5,0 K
• Rozdzielczość nastawy i wyświetlania: 0,5 °C
• Histereza / pasmo proporcjonalne: 0,5…6 K (fabrycznie: 2 K dla grzania, 1 K dla chłodzenia)
• Stopień ochrony obudowy: IP30 (po zamontowaniu)
• Warunki pracy: 0…50 °C, 5…95% r.h. (bez kondensacji)
• Warunki składowania: -5…50 °C, 5…95% r.h.
• Warunki transportu: -25…70 °C, 5…95% r.h.
• Klasyfikacja wg EN 60730: urządzenie typu 1, stopień zanieczyszczenia 2, kategoria przepięciowa III, napięcie udarowe 4 kV, klasa oprogramowania A
• Klasa ochronności elektrycznej: do współpracy z urządzeniami klasy II
• Wymiary (szer. × wys. × gł.): ok. 88 × 88 × 39,5 mm
• Waga: ok. 164,2 g (bez opakowania), ok. 261,7 g (z opakowaniem)
• Materiał obudowy: kontroler – PC; płyta montażowa – PC z 10% włóknem szklanym
• Kolor ramki: czarny, zbliżony do RAL 9005

Podsumowanie

Siemens RDF400MB-BK to nowoczesny, czarny termostat pomieszczeniowy Modbus do sterowania klimakonwektorami 2- i 4-rurowymi z wentylatorami 1- lub 3-biegowymi. Łączy prostą konfigurację przez lokalne HMI lub magistralę Modbus, elastyczną obsługę siłowników zaworów i wentylatorów oraz rozbudowane funkcje trybów Comfort/Economy/Protection, ograniczeń nastaw i blokady klawiatury. Smukła obudowa z podświetlanym, bezramkowym wyświetlaczem w kolorze czarnym zapewnia estetyczną integrację z systemem automatyki HVAC.
