RDF440BN-BK Regulator pomieszczeniowy z interfejsem dotykowym, 24 [V] AC/DC, 5..40 [°C], wyjście 0..10 [V], klimakonwektory 2-/4-rurowe, BACnet / Modbus

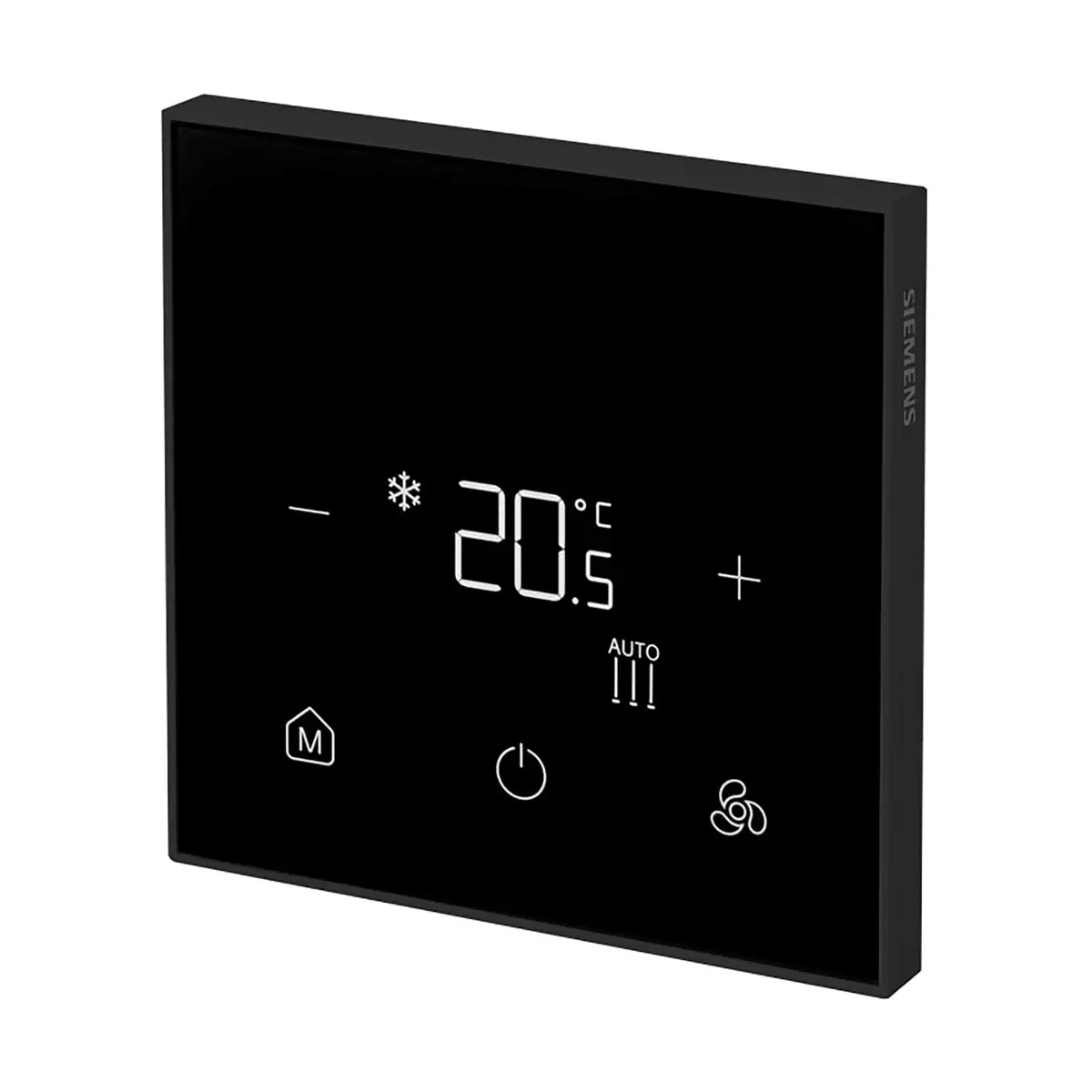

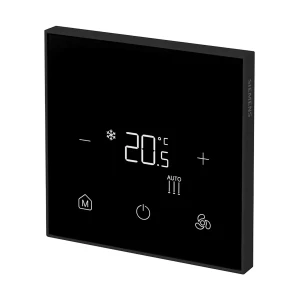

Siemens RDF440BN-BK to elektroniczny termostat pomieszczeniowy BACnet/Modbus zasilany AC/DC 24 V, przeznaczony do sterowania klimakonwektorami 2- i 4-rurowymi z zaworami DC 0…10 V oraz wentylatorami 1-/3-biegowymi lub EC (0…10 V). Smukła obudowa z dotykowymi przyciskami, bezramkowym, podświetlanym wyświetlaczem i ramką w kolorze czarnym zapewnia nowoczesny wygląd i wygodną obsługę w instalacjach HVAC.

Najważniejsze cechy

• Protokoły komunikacyjne: wybór między BACnet MS/TP a Modbus RTU (serwer)
• Zasilanie: AC/DC 24 V
• Obsługiwane układy: klimakonwektory 2-rurowe i 4-rurowe z zaworami DC 0…10 V
• Sterowanie wentylatorem: 1- lub 3-biegowy (wyjścia przekaźnikowe Q1…Q3) lub EC 0…10 V
• Sterowanie zaworami: siłowniki DC 0…10 V (2- i 4-rurowe układy)
• Tryby pracy: Comfort, Economy oraz Protection z możliwością centralnego wymuszenia z magistrali
• Automatyczna lub ręczna zmiana trybu grzanie/chłodzenie (na podstawie czujnika lokalnego, zewnętrznego lub sygnału z magistrali)
• Automatyczna lub ręczna regulacja prędkości wentylatora
• Wbudowany czujnik temperatury pomieszczenia z możliwością korekty wskazań
• Dwa wejścia wielofunkcyjne (X1, D1) dla czujników temperatury, kontaktu okiennego, czujnika obecności, czytnika karty hotelowej, sygnału alarmowego itp.
• Konfiguracja parametrów z poziomu lokalnego HMI, narzędzia BACnet/Modbus lub aplikacji Siemens QuickConfig (NFC)
• Pamięć ustawień – zachowanie parametrów użytkownika i nastaw sterownika po zaniku zasilania
• Keylock – blokada klawiatury przed niepożądaną zmianą nastaw
• Ograniczenie zakresu nastaw temperatury w trybach Comfort, Economy i Protection
• Wyświetlanie temperatury bieżącej lub zadanej w °C, °F lub jednocześnie w obu jednostkach
• Wyświetlanie czasu dobowego dostarczanego z magistrali
• Liczniki czasu pracy wentylatora oraz funkcje „fan kick” (rozruch) i praca w strefie martwej (zero energy zone)

Zastosowanie

• Sterowanie klimakonwektorami 2-rurowymi z siłownikami zaworów DC 0…10 V
• Sterowanie klimakonwektorami 4-rurowymi z zaworami DC 0…10 V oraz wentylatorami 1-/3-biegowymi
• Instalacje z wentylatorami EC (0…10 V) w systemach HVAC
• Systemy automatyki budynkowej oparte na BACnet MS/TP lub Modbus RTU z centralnym nadzorem
• Obiekty biurowe, hotele, budynki komercyjne wymagające komfortowej regulacji temperatury i oszczędności energii

Interfejs i obsługa

• Bezramkowy, podświetlany wyświetlacz z ikonami trybów pracy, alarmu, stanu zaworu i prędkości wentylatora
• Dotykowe przyciski do wyboru trybu pracy, regulacji nastawy temperatury oraz ustawienia trybu wentylatora (auto/ręczny)
• Możliwość ustawienia trybu po włączeniu zasilania: poprzedni, Comfort lub Protection
• Menu parametrów serwisowych dostępne z poziomu lokalnego HMI
• Hasło serwisowe (domyślnie wyłączone) chroniące parametry przed nieautoryzowaną zmianą

Wejścia, wyjścia i komunikacja

• Wyjścia wentylatora (Q1, Q2, Q3): przekaźnikowe, sterowanie wentylatorem 1- lub 3-biegowym (AC 24…230 V, 5(2) A)
• Wyjście EC-fan: Y20 – sterowanie wentylatorem elektronicznym DC 0…10 V (±5 mA)
• Wyjścia zaworowe: Y10, Y20 – sygnał DC 0…10 V (±1 mA) do siłowników zaworów w układach 2- i 4-rurowych
• Wejście wielofunkcyjne X1-M:
  • czujnik temperatury NTC 3 kΩ lub 10 kΩ (–20…70 °C),
  • wejście cyfrowe NO/NC (kontakt suchy),
  • wejście DC 0…10 V (sprzężenie zwrotne z siłownika w wersji modulating feedback).
• Wejście cyfrowe D1-M: dla styków bezpotencjałowych (NO/NC), konfigurowalne jako:
  • zdalna zmiana trybu grzanie/chłodzenie,
  • kontakt okienny przełączający w tryb Protection,
  • zewnętrzne źródło alarmu raportowane przez magistralę,
  • czujnik obecności przełączający w tryb Comfort,
  • hotelowy czujnik obecności – przełączanie w tryb Economy i blokada ekranu przy braku obecności.
• Komunikacja BACnet MS/TP: RS485, do 60 urządzeń, prędkości: Auto/9600/19200/38400/76800 bps (domyślnie 38400 bps), adres MAC 0…127
• Komunikacja Modbus RTU: RS485, prędkości: Auto/9600/19200/38400 bps (domyślnie 19200 bps), adres urządzenia 1…127
• Format ramki Modbus: 1-8-E-1 (domyślnie) lub 1-8-O-1 / 1-8-N-1 / 1-8-N-2
• Maksymalna długość magistrali: do 1200 m
• NFC 13,56 MHz – bezprzewodowa konfiguracja z użyciem aplikacji QuickConfig, także bez zasilania i bez rozpakowywania termostatu

Montaż

• Montaż podtynkowy na kwadratowej puszce instalacyjnej 86 mm z rozstawem śrub 60,3 mm
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą
• Nie montować w niszach, za zasłonami, nad grzejnikami, na ścianach zewnętrznych, w miejscach nasłonecznionych ani w przeciągach
• Uszczelnienie puszki lub rur instalacyjnych w celu eliminacji wpływu przepływu powietrza na pomiar temperatury
• Wymagane zewnętrzne zabezpieczenie nadprądowe obwodu zasilania wyłącznikiem do 10 A (brak wewnętrznego bezpiecznika w urządzeniu)

Dane techniczne

• Zasilanie: AC/DC 24 V
• Pobór mocy: maks. 5 VA / 3 W; w trybie czuwania ok. 1,2 VA / 0,5 W
• Zakres nastawy temperatury:
  • tryb Comfort: 5…40 °C,
  • tryb Economy: wyłączony lub 5…40 °C,
  • tryb Protection: wyłączony lub 5…40 °C.
• Czujnik temperatury: wbudowany, zakres pomiaru 0…50 °C, dokładność < ±0,5 K przy 25 °C
• Korekta wskazań temperatury: –5,0…+5,0 K
• Rozdzielczość nastawy i wyświetlania: 0,5 °C
• Histereza / pasmo proporcjonalne: 0,5…6 K (fabrycznie 2 K dla grzania, 1 K dla chłodzenia)
• Stopień ochrony obudowy: IP30 (po zamontowaniu)
• Klasa ochronności elektrycznej: do współpracy z urządzeniami klasy II
• Warunki pracy: 0…50 °C, 5…95% r.h. (bez kondensacji)
• Warunki składowania: –5…50 °C, 5…95% r.h.
• Warunki transportu: –25…70 °C, 5…95% r.h.
• Klasyfikacja wg EN 60730: urządzenie typu 1, stopień zanieczyszczenia 2, kategoria przepięciowa III, napięcie udarowe 4 kV, klasa oprogramowania A
• Wymiary (szer. × wys. × gł.): ok. 88 × 88 × 39,5 mm
• Waga: ok. 155,5 g (bez opakowania), ok. 246,7 g (z opakowaniem)
• Materiał obudowy: kontroler – PC; płyta montażowa – PC z 10% włóknem szklanym
• Kolor ramki: czarny (wariant RDF440BN-BK)

Podsumowanie

Siemens RDF440BN-BK to nowoczesny, czarny termostat pomieszczeniowy BACnet/Modbus przeznaczony do sterowania klimakonwektorami 2- i 4-rurowymi z siłownikami zaworów i wentylatorami DC 0…10 V lub 1-/3-biegowymi. Łączy szerokie możliwości komunikacji, wygodną konfigurację (HMI, BACnet/Modbus, NFC QuickConfig), elastyczną obsługę trybów Comfort/Economy/Protection oraz funkcje oszczędzania energii. Estetyczna, smukła obudowa z podświetlanym, bezramkowym wyświetlaczem w kolorze czarnym umożliwia elegancką integrację z nowoczesnymi wnętrzami biurowymi, hotelowymi i komercyjnymi.
