RDF440MB-BK Regulator pomieszczeniowy z interfejsem dotykowym, 24 [V] AC/DC, 5..40 [°C], wyjście 0..10 [V], klimakonwektory 2-/4-rurowe, Modbus, kolor czarny

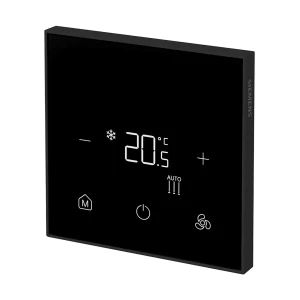

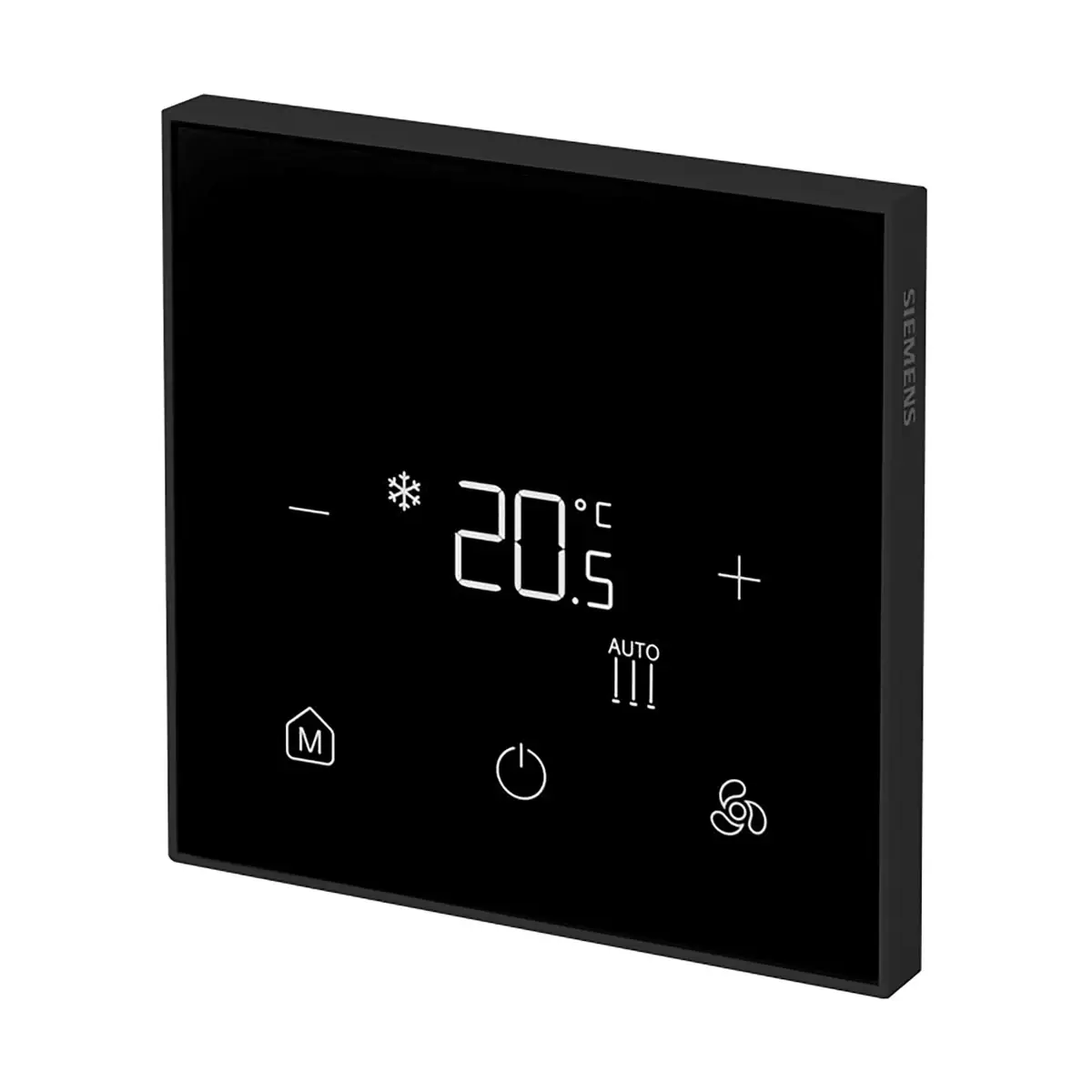

Siemens RDF440MB-BK to elektroniczny termostat pomieszczeniowy Modbus zasilany AC/DC 24 V, przeznaczony do sterowania klimakonwektorami 2- i 4-rurowymi z zaworami DC 0…10 V oraz wentylatorami 1-/3-biegowymi lub DC 0…10 V. Smukła konstrukcja z dotykowymi przyciskami i bezramkowym, podświetlanym wyświetlaczem w ramce koloru czarnego (zbliżonego do RAL 9005) zapewnia nowoczesny wygląd i komfortową obsługę w instalacjach HVAC.

Najważniejsze cechy

• Protokoł komunikacyjny: Modbus RTU (serwer)
• Zasilanie: AC/DC 24 V
• Obsługiwane układy: klimakonwektory 2-rurowe i 4-rurowe z siłownikami zaworów DC 0…10 V
• Sterowanie wentylatorem: 1- lub 3-biegowy (wyjścia przekaźnikowe Q1…Q3) oraz DC 0…10 V (wentylator EC)
• Sterowanie zaworami: siłowniki zaworów DC 0…10 V dla układów 2- i 4-rurowych
• Tryby pracy: Comfort, Economy oraz Protection z możliwością centralnego wymuszenia z magistrali
• Automatyczna lub ręczna zmiana trybu grzanie/chłodzenie (na podstawie sygnału zewnętrznego lub magistrali)
• Automatyczna lub ręczna regulacja prędkości wentylatora
• Wbudowany czujnik temperatury pomieszczenia z możliwością korekty wskazań
• Ograniczenie zakresu nastaw temperatury w trybach Comfort, Economy i Protection
• Blokada klawiatury (keylock) przed niepożądaną zmianą nastaw
• Konfigurowany tryb po zaniku zasilania: poprzedni, Comfort lub Protection
• Wyświetlanie temperatury: aktualna lub zadana wartość w °C, °F lub obu jednostkach jednocześnie
• Wyświetlanie czasu dobowego przesyłanego z magistrali
• Konfiguracja parametrów z poziomu lokalnego HMI lub narzędzia Modbus
• Pamięć ustawień: zachowanie nastaw użytkownika i parametrów sterowania po zaniku zasilania
• Hasło serwisowe (domyślnie wyłączone) chroniące parametry przed nieautoryzowaną zmianą
• Funkcje dla wentylatora: „fan kick” w trybie Economy, rozruch wentylatora przy starcie, praca w strefie martwej (zero energy zone), licznik godzin pracy wentylatora

Zastosowanie

• Sterowanie klimakonwektorami 2-rurowymi z siłownikami zaworów DC 0…10 V
• Sterowanie klimakonwektorami 4-rurowymi z zaworami DC 0…10 V i wentylatorami 1-/3-biegowymi
• Układy z wentylatorami EC (DC 0…10 V) w systemach HVAC
• Instalacje biurowe, hotelowe i komercyjne wymagające komfortowej, energooszczędnej regulacji temperatury i centralnego nadzoru po Modbus

Interfejs i obsługa

• Bezramkowy, podświetlany wyświetlacz z czytelnymi ikonami trybu pracy, alarmu, stanu zaworów i prędkości wentylatora
• Dotykowe przyciski do wyboru trybu pracy, zmiany nastawy temperatury oraz wyboru trybu wentylatora (auto/ręczny)
• Przycisk trybu umożliwiający przełączanie pomiędzy Comfort i Economy
• Wyświetlanie wartości temperatury, nastaw i parametrów w rozdzielczości 0,5 °C
• Menu parametrów serwisowych dostępne dla uprawnionego personelu

Wejścia, wyjścia i komunikacja

• Wyjścia wentylatora (Q1, Q2, Q3): przekaźnikowe, sterowanie wentylatorem 1- lub 3-biegowym (AC 24…230 V, 5(2) A)
• Wyjście wentylatora EC: Y20 – sygnał sterujący DC 0…10 V (±5 mA)
• Wyjścia zaworowe: Y10, Y20 – sygnał sterujący DC 0…10 V (±1 mA) dla siłowników zaworów w układach 2- i 4-rurowych
• Wejście cyfrowe D1-M: jedno wejście dla styków bezpotencjałowych (NO/NC), konfigurowalne jako:
  • zdalna zmiana trybu grzanie/chłodzenie,
  • kontakt okienny przełączający urządzenie w tryb Protection,
  • zewnętrzne źródło alarmu raportowane po magistrali,
  • czujnik obecności przełączający w tryb Comfort,
  • hotelowy czujnik obecności – przełączanie w tryb Economy i blokada ekranu przy braku obecności.
• Modbus RTU: interfejs RS485, prędkości Auto/9600/19200/38400 bps (domyślnie 19200 bps)
• Adres urządzenia: 1…127 (domyślnie 1)
• Format ramki Modbus: 1-8-E-1 (domyślnie) lub 1-8-O-1 / 1-8-N-1 / 1-8-N-2
• Maksymalna długość magistrali: do 1200 m

Montaż

• Montaż podtynkowy na kwadratowej puszce instalacyjnej 86 mm z rozstawem śrub 60,3 mm
• Zalecana wysokość montażu: ok. 1,5 m nad podłogą
• Nie montować w niszach, za zasłonami, nad grzejnikami, na ścianach zewnętrznych, w miejscach nasłonecznionych ani w przeciągach
• Uszczelnienie puszki lub rur instalacyjnych w celu uniknięcia wpływu przepływu powietrza na pomiar temperatury
• Wymagane zewnętrzne zabezpieczenie nadprądowe obwodu zasilania wyłącznikiem o prądzie znamionowym do 10 A (brak wewnętrznego bezpiecznika)

Dane techniczne

• Zasilanie: AC/DC 24 V
• Pobór mocy: maks. 5 VA / 3 W; w trybie czuwania ok. 1,2 VA / 0,5 W
• Zakres nastawy temperatury:
  • tryb Comfort: 5…40 °C,
  • tryb Economy: wyłączony lub 5…40 °C,
  • tryb Protection: wyłączony lub 5…40 °C.
• Wbudowany czujnik temperatury: zakres pomiaru 0…50 °C, dokładność < ±0,5 K przy 25 °C
• Korekta wskazań temperatury: –5,0…+5,0 K
• Histereza / pasmo proporcjonalne (P-band Xp): 0,5…6 K (fabrycznie 2 K dla grzania, 1 K dla chłodzenia)
• Rozdzielczość nastawy i wyświetlania: 0,5 °C
• Stopień ochrony obudowy: IP30 (po zamontowaniu)
• Warunki pracy: 0…50 °C, 5…95% r.h. (bez kondensacji)
• Warunki składowania: –5…50 °C, 5…95% r.h.
• Warunki transportu: –25…70 °C, 5…95% r.h.
• Klasyfikacja wg EN 60730: urządzenie typu 1, stopień zanieczyszczenia 2, kategoria przepięciowa III, napięcie udarowe 4 kV, klasa oprogramowania A
• Klasa ochronności elektrycznej: do współpracy z urządzeniami klasy II
• Wymiary (szer. × wys. × gł.): ok. 88 × 88 × 39,5 mm
• Waga: ok. 155,7 g (bez opakowania), ok. 247,9 g (z opakowaniem)
• Materiał obudowy: jednostka sterująca – PC; płyta montażowa – PC z 10% włóknem szklanym
• Kolor ramki: czarny, zbliżony do RAL 9005

Podsumowanie

Siemens RDF440MB-BK to nowoczesny, czarny termostat pomieszczeniowy Modbus do klimakonwektorów 2- i 4-rurowych, oferujący sterowanie zaworami DC 0…10 V oraz wentylatorami 1-/3-biegowymi lub EC. Łączy smukłą, elegancką obudowę z bezramkowym, podświetlanym wyświetlaczem, rozbudowane funkcje komfortu i oszczędzania energii oraz elastyczną konfigurację przez lokalne HMI i magistralę Modbus, dzięki czemu idealnie sprawdzi się w nowoczesnych obiektach biurowych, hotelowych i komercyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Produkt posiada deklarację UKCA oraz RCM zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt i jego opakowanie należy przekazać do selektywnej zbiórki i recyklingu zgodnie z lokalnymi oraz krajowymi przepisami. Przed utylizacją należy usunąć dane osobowe, jeśli dotyczy.
• Montaż, uruchomienie i konfigurację należy wykonywać wyłącznie przez wykwalifikowany personel HVAC, zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Przed instalacją należy dokładnie zapoznać się ze schematami połączeń. Nieprawidłowe podłączenie obwodów niskiego i wysokiego napięcia może spowodować uszkodzenie urządzenia.
• Okablowanie, zabezpieczenie i uziemienie należy wykonać zgodnie z lokalnymi przepisami. Niewłaściwe wykonanie instalacji może spowodować ryzyko pożaru, obrażeń lub zwarcia.
• Zasilanie urządzenia: AC/DC 24 V. Obwód zasilania musi być zabezpieczony zewnętrznym wyłącznikiem nadprądowym maks. 10 A lub źródłem z ograniczeniem prądu do maks. 10 A.
• Przed zdjęciem urządzenia z płyty montażowej należy odłączyć zasilanie.
• Przekaźniki urządzenia mogą być zasilane napięciem AC 24...230 V. Podłączenia należy wykonywać ze szczególną ostrożnością i zgodnie z właściwym schematem producenta.
• Zaciski sygnałowe SELV należy prowadzić i podłączać zgodnie z wymaganiami SELV. Wejście cyfrowe D1-M jest obwodem SELV.
• Urządzenie należy montować wyłącznie na podtynkowej kwadratowej puszce instalacyjnej z rozstawem mocowania 60,3 mm.
• Zalecana wysokość montażu wynosi 1,5 m nad podłogą.
• Nie montować urządzenia we wnękach, na półkach, za zasłonami lub drzwiami ani nad źródłami ciepła lub w ich pobliżu.
• Należy unikać bezpośredniego nasłonecznienia, przeciągów oraz montażu na nieogrzewanych lub niechłodzonych ścianach zewnętrznych.
• Puszkę instalacyjną lub rurę instalacyjną należy uszczelnić, ponieważ ruch powietrza może zakłócać pomiar temperatury.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach otoczenia: podczas pracy 0...50°C, wilgotność 5...95% r.h., bez kondensacji.
• Stopień ochrony obudowy po zamontowaniu: IP30. Produkt jest przeznaczony do stosowania wewnątrz pomieszczeń.
• Urządzenie jest przystosowane do współpracy z urządzeniami klasy ochronności II.
• Jeżeli wentylatory mają być połączone równolegle, tylko jeden wentylator można podłączyć bezpośrednio; dla każdego dodatkowego wentylatora należy zastosować osobny przekaźnik dla każdego biegu.
• Po załączeniu zasilania wyjścia sterujące mogą uruchamiać się losowo przez maksymalnie około 3 sekundy w ramach ochrony przeciwprzeciążeniowej. Należy uwzględnić to podczas uruchamiania i serwisu instalacji.
• Urządzenie komunikujące się przez Modbus RTU / RS485 powinno być podłączane do sieci tylko wtedy, gdy jest to konieczne, oraz z zastosowaniem odpowiednich środków cyberbezpieczeństwa, takich jak segmentacja sieci i zapory sieciowe. Producent zaleca stosowanie aktualizacji i najnowszych wspieranych wersji oprogramowania.
