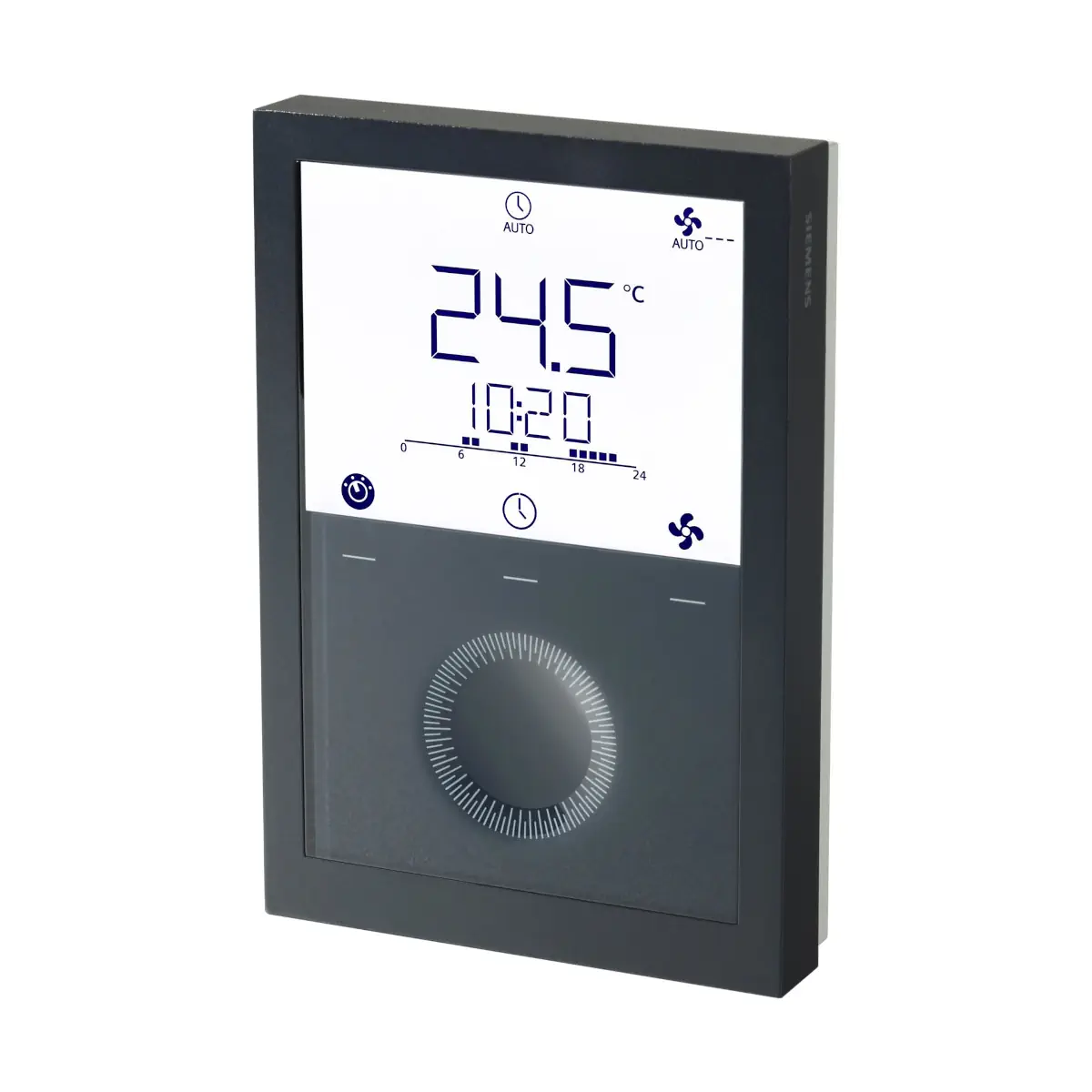

RDG200T/BK Regulator pomieszczeniowy, 230 [V] AC, 5..40 [°C], klimakonwektory 2-/4-rurowe, ogrzewanie/chłodzenie, czujnik temperatury

Siemens RDG200T/BK to nowoczesny termostat pokojowy do jednostek fan-coil oraz aplikacji grzewczo–chłodzących, wyposażony w precyzyjny czujnik temperatury oraz zestaw funkcji umożliwiających energooszczędne sterowanie komfortem w pomieszczeniu. Model w kolorze czarnym zapewnia elegancki wygląd i integrację z nowoczesnymi wnętrzami.

Najważniejsze cechy

• Producent: Siemens
• Model: RDG200T/BK
• Kolor: czarny
• Wbudowany czujnik temperatury
• Sterowanie: On/Off, PWM, 3-pozycyjne (triaki)
• Wyjścia na wentylator: 1-biegowy, 3-biegowy lub DC 0…10 V
• Tryby pracy: Comfort, Economy, Protection
• Automatyczna lub ręczna regulacja prędkości wentylatora
• Obsługa 2-rurowych i 4-rurowych systemów fan-coil
• Kompatybilność z elektryczną nagrzewnicą (poprzez zewnętrzny przekaźnik)
• Harmonogram tygodniowy oraz tryb wakacyjny
• Możliwość blokady klawiszy i parametrów
• Konfiguracja: lokalna lub poprzez aplikację Siemens PCT Go

Zastosowanie

• Sterowanie klimakonwektorami (fan-coil):
• 2-rurowymi
• 2-rurowymi z nagrzewnicą
• 2-rurowymi ze sterowaniem dwuetapowym
• 4-rurowymi
• Instalacje grzewcze/chłodzące z sufitami i podłogówką
• Aplikacje z nagrzewnicami elektrycznymi
• Aplikacje z kompresorami (DX) – podstawowe funkcje
• Budynki biurowe, hotele, mieszkania, szkoły i obiekty użyteczności publicznej

Interfejs użytkownika

• Podświetlany wyświetlacz LCD
• Przycisk trybu pracy (Comfort/Economy/Protection)
• Przycisk trybu wentylatora (Auto / I / II / III)
• Pokrętło (rotary knob) do zmiany nastaw
• Sygnalizacja:
  • grzanie / chłodzenie,
  • blokada klawiszy,
  • awaria,
  • tryb wakacyjny,
  • prędkość wentylatora,
  • harmonogram.

Funkcje specjalne

• Delta T control – ochrona przy dużej różnicy temperatur
• Ograniczenia minimalnej i maksymalnej nastawy (Comfort/Economy)
• Automatyczny changeover grzanie/chłodzenie
• Tryb czujnika zewnętrznego (NTC lub LG-Ni1000)
• Funkcja window contact – przełączenie do trybu Protection
• Funkcja presence – automatyczny powrót do Comfort
• Kontrola nagrzewnicy elektrycznej
• Valve kick – zapobiega blokowaniu siłowników
• Fan kick oraz fan start delay

Wejścia i wyjścia

Wejścia (X1, X2, X3)

• Czujniki temperatury: NTC 3k / LG-Ni1000
• Kontakty bezpotencjałowe: okno, obecność, przełączanie ogrzewania/chłodzenia, czujnik punktu rosy
• Tryb (NO/NC) ustawiany parametrem

Wyjścia

• Q1, Q2, Q3: 1-/3-biegowy wentylator AC 230 V
• Y1–Y4: wyjścia triakowe 8 mA…1 A (zawory, nagrzewnice)
• Y50: sterowanie wentylatorem DC 0–10 V

Dane techniczne

• Zasilanie: AC 230 V ±10/–15%
• Pobór mocy: 7 VA
• Zakres pomiaru temp.: 0…49°C
• Dokładność: ±0,5 K przy 25°C
• Regulacja: Xp/P-band 1–6 K
• Stopień ochrony: IP30
• Warunki pracy: 0…50 °C, <95% r.h.
• Kolor obudowy: czarny
• Waga: 266 g

Montaż

• Montaż na ścianie, wysokość ok. 1,5 m
• Nie montować na metalowej powierzchni (zalecany adapter ARG200)
• Unikać miejsc nasłonecznionych i przeciągów
• Zalecane uszczelnienie puszki instalacyjnej

Wymiary

• Wymiary termostatu: ok. 90 × 100 × 28 mm

Podsumowanie

Siemens RDG200T/BK to elegancki, czarny termostat pokojowy oferujący bardzo szerokie możliwości sterowania fan-coil, systemami grzewczymi i chłodzącymi. Zapewnia precyzyjną regulację temperatury, oszczędność energii oraz intuicyjną obsługę, a dzięki wsparciu konfiguracji przez PCT Go usprawnia uruchamianie w instalacjach HVAC.

Pliki do pobrania:
RDG200T/BK Karta katalogowa
