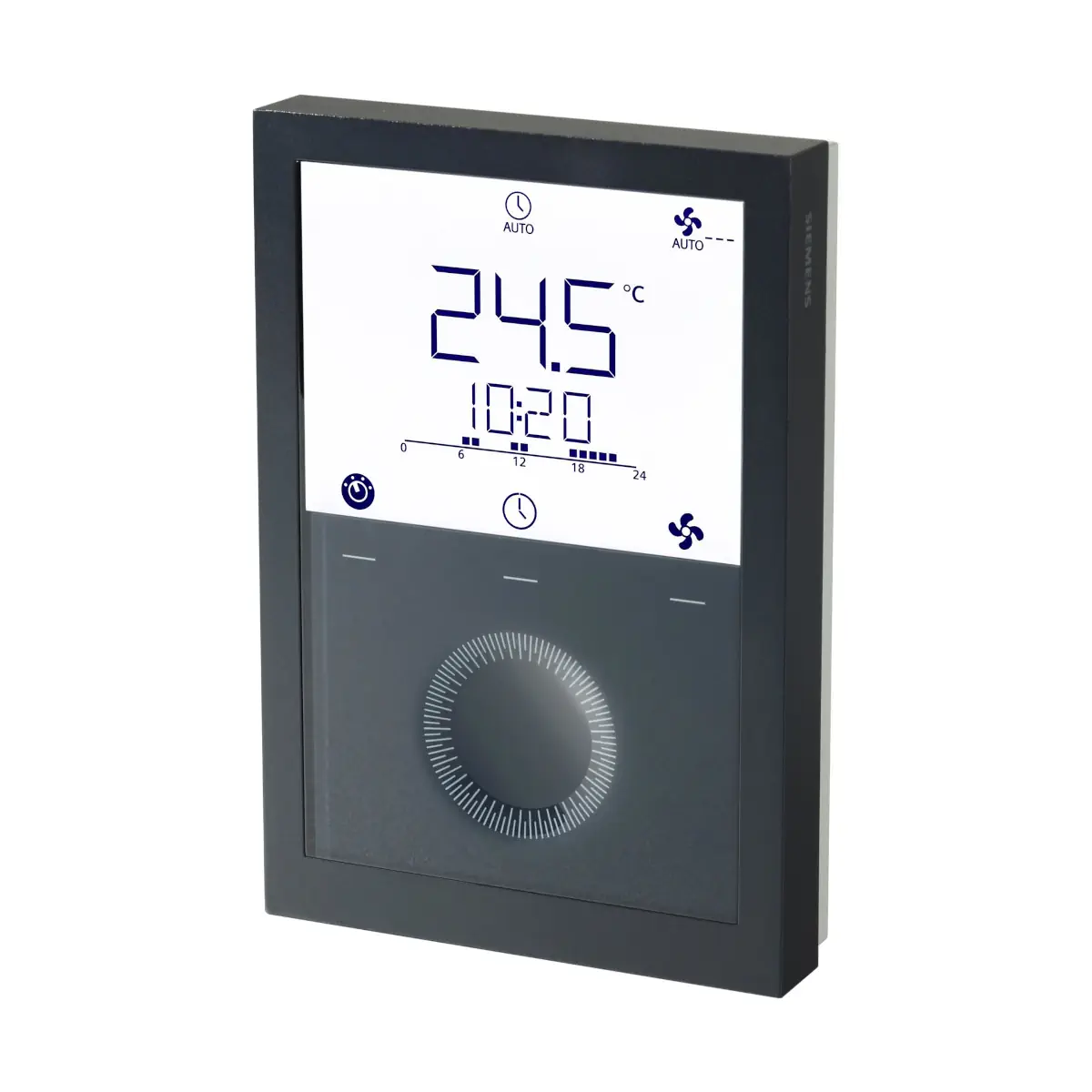

RDG260T/BK Regulator pomieszczeniowy, 24 [V] AC/DC, 5..40 [°C], klimakonwektory 2-/4-rurowe, ogrzewanie/chłodzenie, czujnik temperatury

Siemens RDG260T/BK to zaawansowany, czarny termostat pokojowy do klimakonwektorów, sufitów chłodząco–grzewczych oraz instalacji z siłownikami 0–10 V. Urządzenie oferuje szerokie funkcje sterowania komfortem, energooszczędność oraz możliwość precyzyjnej konfiguracji przez aplikację PCT Go. Przeznaczony do systemów HVAC wymagających modulowanego wyjścia 0–10 V oraz elastycznych trybów pracy.

Najważniejsze cechy

• Producent: Siemens
• Model: RDG260T/BK (kolor czarny)
• Zasilanie: AC 24 V / DC 24 V
• Wyjścia sterujące: DC 0–10 V dla zaworów i wentylatorów
• Wyjścia przekaźnikowe: On/Off
• Fan-coil: obsługa 1-/3-biegowych lub DC 0–10 V
• Tryby pracy: Comfort, Economy, Protection
• 3 wejścia wielofunkcyjne X1/X2/X3 (czujniki temp., obecności, okno, zmiana trybu ogrzewania / chłodzenia)
• Wbudowany czujnik temperatury
• Tygodniowy harmonogram i tryb wakacyjny
• Kompatybilność z 6-portowymi zaworami i PICV
• Możliwość blokady klawiszy oraz ochrony parametrów hasłem

Zastosowanie

• Klimakonwektory (fan-coil):
• 2-rurowe
• 2-rurowe z nagrzewnicą elektryczną
• 2-rurowe z instalacją grzewczą/podłogową
• 2-rurowe / 2-stopniowe
• 4-rurowe
• 4-rurowe z nagrzewnicą elektryczną
• 4-rurowe z zaworem 6-portowym lub 6-portowym PICV
• Chłodzone / ogrzewane sufity:
• On/Off oraz DC 0–10 V
• Obsługa 6-portowych zaworów
• Integracja z ogrzewaniem podłogowym / grzejnikami
• Sprężarki / układy DX:
• Grzanie / chłodzenie
• Obsługa etapowa

Interfejs i obsługa

• Podświetlany ekran LCD z ikonami trybów, temperatury i harmonogramu
• Przycisk trybu pracy (Comfort/Economy/Protection)
• Przycisk trybu wentylatora (Auto / 1 / 2 / 3)
• Dotykowe pokrętło (capacitve rotary knob)
• Obsługa jednostek w °C i °F
• Tryb hotelowy (Hospitality)

Funkcje specjalne

• Delta T Control – ochrona instalacji przy dużej różnicy temp.
• Valve Kick – automatyczne „przepychanie” siłowników
• Fan Kick (okresowy rozruch) i Fan Start Delay (opóźnienie startu)
• Ograniczenia min/max temperatur dla trybów
• Automatyczny changeover (zmiana trybu grzanie/chłodzenie)
• Tryb „window contact” – natychmiastowa redukcja komfortu przy otwarciu okna
• Tryb obecności (presence detection)
• Ochrona przed kondensacją (dew point sensor)

Wejścia i wyjścia

Wejścia

• 3 × wejścia X1/X2/X3 (NTC 3k, LG-Ni1000 lub kontakty NO/NC)
• Obsługa czujników temperatury, punktu rosy, zmiany trybu grzanie/chłodzenie, obecności

Wyjścia

• Y10/Y20/Y30: DC 0–10 V (siłowniki zaworów)
• Y50: DC 0–10 V dla wentylatora
• Q1/Q2/Q3: przekaźniki sterujące biegami wentylatora lub funkcjami specjalnymi

Dane techniczne

• Zasilanie: AC 24 V ±20% / DC 24 V ±2 V
• Pobór mocy: 4 VA
• Zakres pomiaru: 0…49°C
• Dokładność: ±0.5 K
• Regulacja: Xp 1–6 K
• Stopień ochrony: IP30
• Warunki pracy: 0…50°C, <95% r.h.
• Korpus: RAL 9016 (wersja BK – czarna)
• Waga: 242 g (bez opakowania)

Montaż

• Montaż na ścianie, wysokość ok. 1,5 m
• Nie montować na metalowych powierzchniach (stosować adapter ARG200)
• Unikać miejsc narażonych na nasłonecznienie, przeciągi i źródła ciepła
• Zalecane uszczelnienie puszki instalacyjnej

Wymiary

Zgodnie z rysunkiem na stronie 30.

• Wymiary termostatu: ok. 90 × 100 × 28 mm

Podsumowanie

Siemens RDG260T/BK to nowoczesny, czarny termostat z wyjściami 0–10 V, idealny do wymagających instalacji HVAC. Łączy komfort użytkowania, precyzyjne sterowanie oraz pełną elastyczność konfiguracji w systemach fan-coil, sufitów chłodzących, ogrzewania płaszczyznowego oraz w aplikacjach z 6-portowymi zaworami i PICV.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RDG260T/BK posiada oznaczenie CE (zgodność z wymaganiami UE) oraz UKCA. W dokumentacji wskazano także zgodność RCM.
• Stopień ochrony obudowy: IP30. Klasa ochronności: II, zgodnie z EN 60730.
• Termostat jest urządzeniem elektrycznym przeznaczonym do montażu ściennego. Montaż, podłączenie, uruchomienie i konfigurację należy powierzyć wyłącznie wykwalifikowanemu personelowi HVAC/elektrycznemu, zgodnie z dokumentacją producenta oraz lokalnymi przepisami.
• Przed demontażem urządzenia z płyty montażowej należy odłączyć zasilanie.
• Urządzenie zasilane jest napięciem AC 24 V lub DC 24 V. Przy zasilaniu DC 24 V należy zachować prawidłową polaryzację: G do „+”, G0 do „-”.
• Urządzenie nie posiada wewnętrznego bezpiecznika. W każdym przypadku wymagane jest zewnętrzne zabezpieczenie wstępne wyłącznikiem nadprądowym o maks. C 10 A.
• Brak wewnętrznego zabezpieczenia linii zasilających do odbiorników zewnętrznych (Q1, Q2, Q3, Y10, Y20, Y30, Y50). Nieprawidłowe zabezpieczenie lub zwarcie może spowodować ryzyko pożaru i obrażeń.
• Okablowanie, dobór przekrojów przewodów, zabezpieczenia oraz uziemienie należy wykonać zgodnie z lokalnymi przepisami. Dla zacisków L, N, Q1, Q2, Q3, Y1, Y2, Y3, Y4 dokumentacja podaje minimalny przekrój przewodu 1,5 mm² i maksymalny 2,5 mm²; zaciski przyłączeniowe są przeznaczone dla przewodów 1 x 0,4…2,5 mm² lub 2 x 0,4…1,5 mm².
• Nie montować urządzenia na powierzchni metalowej. Jeżeli nie ma innej możliwości instalacji, należy użyć adaptera montażowego ARG200.
• Zalecana wysokość montażu wynosi 1,5 m nad podłogą. Nie montować we wnękach, na półkach, za zasłonami lub drzwiami, nad źródłami ciepła ani w ich pobliżu. Unikać bezpośredniego nasłonecznienia, przeciągów oraz montażu przy nieogrzewanych lub niechłodzonych ścianach zewnętrznych.
• Puszkę instalacyjną lub rurę instalacyjną należy uszczelnić, ponieważ ruch powietrza może zakłócać pomiar temperatury przez czujnik.
• Należy przestrzegać dopuszczalnych warunków otoczenia. Warunki pracy: 0…50 °C, wilgotność poniżej 95% r.h. Warunki przechowywania i transportu: -25…65 °C, wilgotność poniżej 95% r.h.
• Wejścia X1, X2 i X3 są wejściami SELV. Przy konfiguracjach wymagających zachowania separacji należy stosować połączenia zgodne z wymaganiami SELV. Wejścia cyfrowe pracują z poziomem DC 0…5 V, maks. 5 mA.
• Wyjścia sterujące Y10, Y20, Y30 oraz wyjście wentylatora Y50 są obwodami SELV DC 0…10 V. Nie wolno podawać na nie napięć wyższych lub niezgodnych z dokumentacją.
• Nie podłączać równolegle wentylatorów 3-biegowych. Jeden wentylator można podłączyć bezpośrednio, a dla każdego dodatkowego wentylatora należy zastosować osobny przekaźnik dla każdego biegu.
• Do urządzenia należy stosować wyłącznie siłowniki, zawory i osprzęt zgodne z dokumentacją producenta oraz z właściwym napięciem zasilania i typem sygnału sterującego. Producent wskazuje, że dane techniczne dla określonych aplikacji są ważne wyłącznie z produktami Siemens wymienionymi w sekcji „Equipment combinations”.
• Podczas uruchomienia należy poprawnie ustawić aplikację i parametry urządzenia. Błędna konfiguracja, okablowanie lub dobór sygnałów sterujących może spowodować nieprawidłową pracę instalacji.
• Nie wyrzucać produktu, opakowania ani ewentualnych baterii z odpadami komunalnymi. Przekazać do selektywnego punktu zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami. Przed utylizacją usunąć dane osobowe, jeśli dotyczy.
