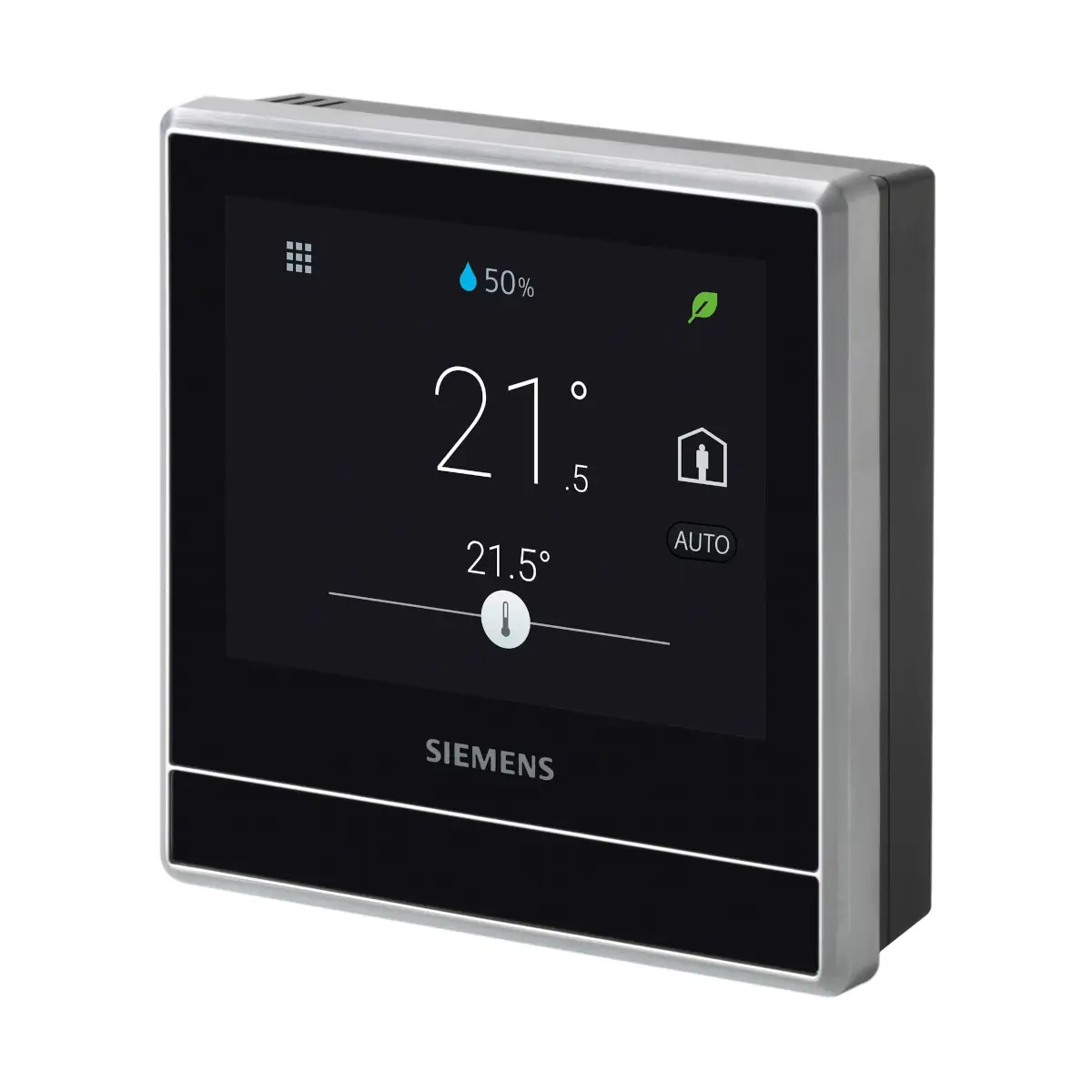

RDS110.R Bezprzewodowy termostat pomieszczeniowy do zastosowań grzewczych z dedykowaną aplikacją na urządzenia mobilne (Android / iOS) oraz kolorowym, dotykowym wyświetlaczem LCD 3,5”. Funkcja zielonego listka wpływająca na optymalizację zużycia energii

Siemens RDS110.R to bezprzewodowy smart termostat pokojowy do sterowania instalacjami grzewczymi w mieszkaniach, domach jednorodzinnych, akademikach oraz innych przestrzeniach mieszkalnych i komercyjnych. Termostat oferuje intuicyjną obsługę lokalną na podświetlanym, kolorowym ekranie dotykowym LCD 90 mm oraz zdalne sterowanie z poziomu aplikacji mobilnej. Wbudowane funkcje optymalizacji (m.in. samouczący algorytm z reakcją PID oraz optymalizacją parametrów powietrza w pomieszczeniu z symbolem zielonego listka) pomagają utrzymać komfort i ograniczać zużycie energii.

Najważniejsze cechy

• Producent: Siemens
• Model: RDS110.R
• Typ: bezprzewodowy smart termostat pokojowy (ogrzewanie)
• Ekran: podświetlany, kolorowy LCD dotykowy 90 mm
• Sterowanie: lokalnie (dotykowo) oraz zdalnie przez aplikację na smartfony
• Algorytm regulacji: samouczący z reakcją PID
• Harmonogram: praca automatyczna wg planu; programowanie tygodniowe w aplikacji (do 8 trybów dziennie)
• Energooszczędność: Zoptymalizowana kontrola + wskaźnik Zielonego listka (możliwy „Czerwony listek” i powrót do ustawień zoptymalizowanych)
• Wejścia: 2 wejścia wielofunkcyjne (X1–M–X2) dla czujników i styków
• Komunikacja: Thread do urządzeń w budynku; WLAN 2,4 GHz (IEEE 802.11 b/g/n)
• Integracja: integracja z systemami BACnet (możliwa lokalna modyfikacja ustawień BACnet)
• Klasa ErP: spełnia Class IV wg dyrektywy Eco design

Zastosowanie

RDS110.R jest przeznaczony do sterowania ogrzewaniem w obiektach mieszkalnych i komercyjnych. Współpracuje z urządzeniami peryferyjnymi w dwóch typowych konfiguracjach:

• RDS110.R + siłowniki zaworów grzejnikowych Thread SSA911.01TH – sterowanie grzejnikami z zaworem. Termostat może sterować maksymalnie 6 siłownikami równolegle (z tymi samymi nastawami).
• RDS110.R + odbiornik bezprzewodowy RCR114.1 – m.in. kocioł gazowy, kocioł elektryczny, grzejnik elektryczny, ogrzewanie podłogowe (z zaworem lub pompą), grzejnik z pompą, wentylator z grzaniem elektrycznym oraz „urządzenie grzewcze ogólnego przeznaczenia”. Termostat może sterować maksymalnie 6 odbiornikami równolegle (z tymi samymi nastawami).

• Uwaga: termostat może połączyć się tylko z jednym systemem grzewczym – nie steruje jednocześnie odbiornikiem RCR114.1 i siłownikiem zaworu SSA911.01TH.

Funkcje i działanie

Tryby pracy i komfort

• Bezpośredni wybór temperatury i trybu pracy z poziomu ekranu.
• Ręczne przełączanie na ekranie między: W domu, Poza domem i Wyłączony.
• Optimum start – funkcja przyspieszająca start ogrzewania, aby osiągnąć zadany punkt pracy na czas.
• Ograniczenie nastaw temperatury do zastosowań w przestrzeniach publicznych.
• Blokada ekranu (ochrona przed nieautoryzowanym dostępem).
• Okresowe uruchomienie pompy/zaworu jako ochrona przed zatarciem.
• Kreator nawigacji ułatwiający szybkie uruchomienie.

Pomiar temperatury, wilgotności i jakości powietrza

• Regulacja wg wbudowanego czujnika temperatury lub opcjonalnego czujnika zdalnego.
• Możliwe uśrednianie temperatury z dodatkowym zdalnym czujnikiem temperatury.
• Wbudowany czujnik wilgotności oraz możliwość pracy z opcjonalnym czujnikiem wilgotności.
• Wskazanie jakości powietrza: Dobra, Umiarkowana, Niezadowalająca (wyświetlane, gdy podłączono zewnętrzny czujnik jakości powietrza).

Wejścia wielofunkcyjne (X1–M–X2)

Termostat posiada dwa wejścia wielofunkcyjne, konfigurowalne m.in. do:

• styku przełączania trybu pracy (np. karta hotelowa) – przejście do Wyłączony (dla konfiguracji NO),
• zdalnego czujnika temperatury pomieszczenia,
• czujnika temperatury podłogi (ograniczenie temperatury podłogi w aplikacjach z ogrzewaniem podłogowym elektrycznym),
• czujnika temperatury zewnętrznej (informacja do wyświetlenia),
• czujnika wilgotności (do sterowania nawilżaczem/osuszaczem),
• czujników VOC i CO2,
• czujnika kondensacji,
• wejścia uniwersalne (powiadomienie w aplikacji przy zmianie stanu na NC),
• czujnika obecności – przełączenie z NIeobecność do Komfort po wykryciu obecności (maks. do 1 godziny po ostatnim wykryciu).

Aplikacja mobilna i harmonogramy

• Aplikacja: „Siemens Smart Thermostat RDS” na iOS i Android (obsługa trybu Ciemny i Jasny).
• Zmiana trybów (W domu / Poza domem / Wyłączony) oraz nastaw temperatury z telefonu.
• Plan tygodniowy – indywidualny dla każdego dnia tygodnia, maks. 8 trybów na dzień: Komfort, Eco, Nieobecność.
• Harmonogram dla zasobnika CWU.
• Monitoring bieżących i historycznych wartości temperatury oraz wilgotności.
• Bezpieczny dostęp i transmisja danych z użyciem Siemens Cloud Computing Platform.

• Wymagania aplikacji: iOS 12+ lub Android 10.0+.

Komunikacja bezprzewodowa

• Thread: komunikacja z urządzeniami w budynku (m.in. z RCR114.1 i SSA911.01TH).
• Typowy zasięg w budynku: ok. 60 m bez przeszkód (może się różnić w zależności od ścian, stropów i zakłóceń).
• Możliwość zastosowania repeatera: RCR114.1 w przypadku zbyt niskiej siły sygnału.

Dane techniczne

• Zasilanie: AC 230 V (+10% / -15%)
• Częstotliwość: 48…63 Hz
• Pobór mocy: maks. 9 VA
• Pobór mocy w standby (LCD off): 1,6 W
• Zabezpieczenie zasilania (zewnętrzne): wyłącznik nadprądowy maks. 10 A
• WLAN: IEEE 802.11 b/g/n (HT20), 2,4…2,4835 GHz, kanały 1–13, maks. moc RF 15 dBm
• Thread: IEEE 802.15.4, 2,4…2,4835 GHz, kanały 11–26, maks. moc RF 18 dBm
• Zakres nastawy temperatury (setpoint): 0…50 °C (domyślnie 12…35 °C)
• Wbudowany czujnik temperatury: zakres 0…50 °C, dokładność przy 25 °C: ±0,5 K, rozdzielczość: 0,5 K
• Wbudowany czujnik wilgotności: 0…100% r.h., dokładność przy 25 °C: ±5% r.h., rozdzielczość: 1%
• Stopień ochrony obudowy: IP30
• Klasa ochronności: II (EN 60730)
• Interfejs serwisowy: Micro USB (aktualizacje firmware i diagnostyka na miejscu przez profesjonalistów)
• Złącza przewodów: zaciski śrubowe, drut lity lub linka z tulejką: maks. 1 × 0,5…2,5 mm² (14…20 AWG)
• Wymiary termostatu (moduł przedni/tylny): 91,0 × 91,0 × 26,0 mm
• Masa termostatu: 219 g
• Kolor: silver plating; obudowa: Pantone black

Montaż i podłączenie

• Montaż ścienny; zalecana wysokość instalacji: 1,50 m nad podłogą.
• Płytę montażową można instalować na puszkach CEE/VDE oraz puszkach kwadratowych 75 × 75 mm.
• Dla puszki prostokątnej (np. 105 × 72 mm) przewidziano opcjonalny zestaw ARG100.01 (ramka dekoracyjna + większa płyta montażowa).
• Zasilanie AC 230 V: wymagane zewnętrzne zabezpieczenie nadprądowe maks. 10 A.
• Uwaga: zewnętrzne obciążenia na zaciskach L i N nie są dozwolone (zaciski służą do zasilania termostatu).

Zawartość opakowania

• Termostat (moduł przedni i tylny) – 1 szt.
• Metalowa płyta montażowa – 1 szt.
• Zestaw śrub i kołków – 1 kpl.
• Quick guide – 1 szt.
• Instrukcja montażu – 1 szt.
• Naklejka z kodem aktywacyjnym – 1 szt.
• Naklejka okablowania – 1 szt.

Podsumowanie

Siemens RDS110.R to nowoczesny termostat bezprzewodowy do ogrzewania, łączący dotykową obsługę na ekranie 90 mm z aplikacją mobilną, harmonogramami oraz funkcjami optymalizacji energii (Green Leaf, samoucząca regulacja z reakcją PID, optimum start). Dzięki Thread do komunikacji z urządzeniami w budynku, dwóm wejściom wielofunkcyjnym dla czujników i styków oraz integracji z BACnet, RDS110.R sprawdza się jako centralny, wygodny punkt sterowania ogrzewaniem w domu i obiektach komercyjnych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy RED 2014/53/UE dla urządzeń radiowych.
• Urządzenie jest sprzętem elektronicznym i nie może być wyrzucane z odpadami komunalnymi. Utylizację należy prowadzić zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Należy przestrzegać krajowych przepisów bezpieczeństwa oraz odpowiednich norm instalacyjnych. Nieprzestrzeganie przepisów może prowadzić do obrażeń ciała i szkód materialnych.
• Urządzenie jest zasilane napięciem sieciowym AC 230 V. Przed zdjęciem obudowy lub rozpoczęciem prac montażowych należy odłączyć zasilanie.
• Brak wewnętrznego zabezpieczenia linii zasilających do odbiorników zewnętrznych. Przewody należy dobrać zgodnie z lokalnymi przepisami do wartości zastosowanego zabezpieczenia nadprądowego.
• Linia zasilania AC 230 V musi być zabezpieczona zewnętrznym wyłącznikiem nadprądowym o prądzie znamionowym nie większym niż 10 A.
• Do instalacji należy stosować wyłącznie izolowane przewody przystosowane do AC 230 V, ponieważ puszka instalacyjna przenosi napięcie sieciowe AC 230 V.
• Montaż i podłączenie powinny być wykonywane zgodnie z dokumentacją producenta. Mikropołącze USB jest przeznaczone wyłącznie do aktualizacji firmware i diagnostyki na miejscu przez profesjonalistów.
• Nie wolno podłączać zewnętrznych obciążeń do zacisków L i N. Zaciski L i N służą wyłącznie do zasilania urządzenia napięciem AC 230 V.
• Wejścia X1, X2, M są wejściami wielofunkcyjnymi. Przy równoległym podłączaniu kilku przełączników należy uwzględnić całkowity maksymalny prąd detekcji styków zgodnie z parametrami przełącznika.
• Urządzenie jest przeznaczone do montażu ściennego. Zalecana wysokość montażu to około 1,5 m nad podłogą.
• Nie montować urządzenia we wnękach, na półkach, za zasłonami lub drzwiami, ani nad źródłami ciepła lub w ich pobliżu. Unikać bezpośredniego nasłonecznienia.
• Należy uszczelnić puszkę instalacyjną lub rurę instalacyjną, jeśli występują, ponieważ ruch powietrza może zakłócać odczyty czujnika.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach otoczenia: podczas pracy temperatura 0…50°C i wilgotność 5…95% r.h. bez kondensacji. Stopień ochrony obudowy: IP30.
• Urządzenie jest przeznaczone do stosowania wyłącznie z kompatybilnymi elementami wskazanymi przez producenta. Producent zastrzega ważność danych technicznych i zastosowań tylko w połączeniu z wymienionymi produktami Siemens.
• Przy wyborze aplikacji kotła gazowego należy stosować wyłącznie ogrzewanie wodne. Model RDS110.R nie jest skalibrowany do współpracy z gazowymi systemami ogrzewania nadmuchowego.
• Po pierwszym uruchomieniu wskazanie temperatury pomieszczenia może być chwilowo niedokładne z powodu kalibracji czujników. Należy odczekać co najmniej 1 godzinę do pełnej kalibracji.
• Produkt zawiera interfejsy radiowe WLAN 2,4 GHz oraz Thread 2,4 GHz. Zasięg łączności w budynku zależy od warunków zabudowy, ścian, stropów i zakłóceń radiowych.
• Urządzenie może sterować maksymalnie jednym systemem grzewczym jednocześnie i nie może równocześnie obsługiwać przekaźnika bezprzewodowego oraz siłownika zaworu.

Pliki do pobrania:
RDS110.R Karta katalogowa
