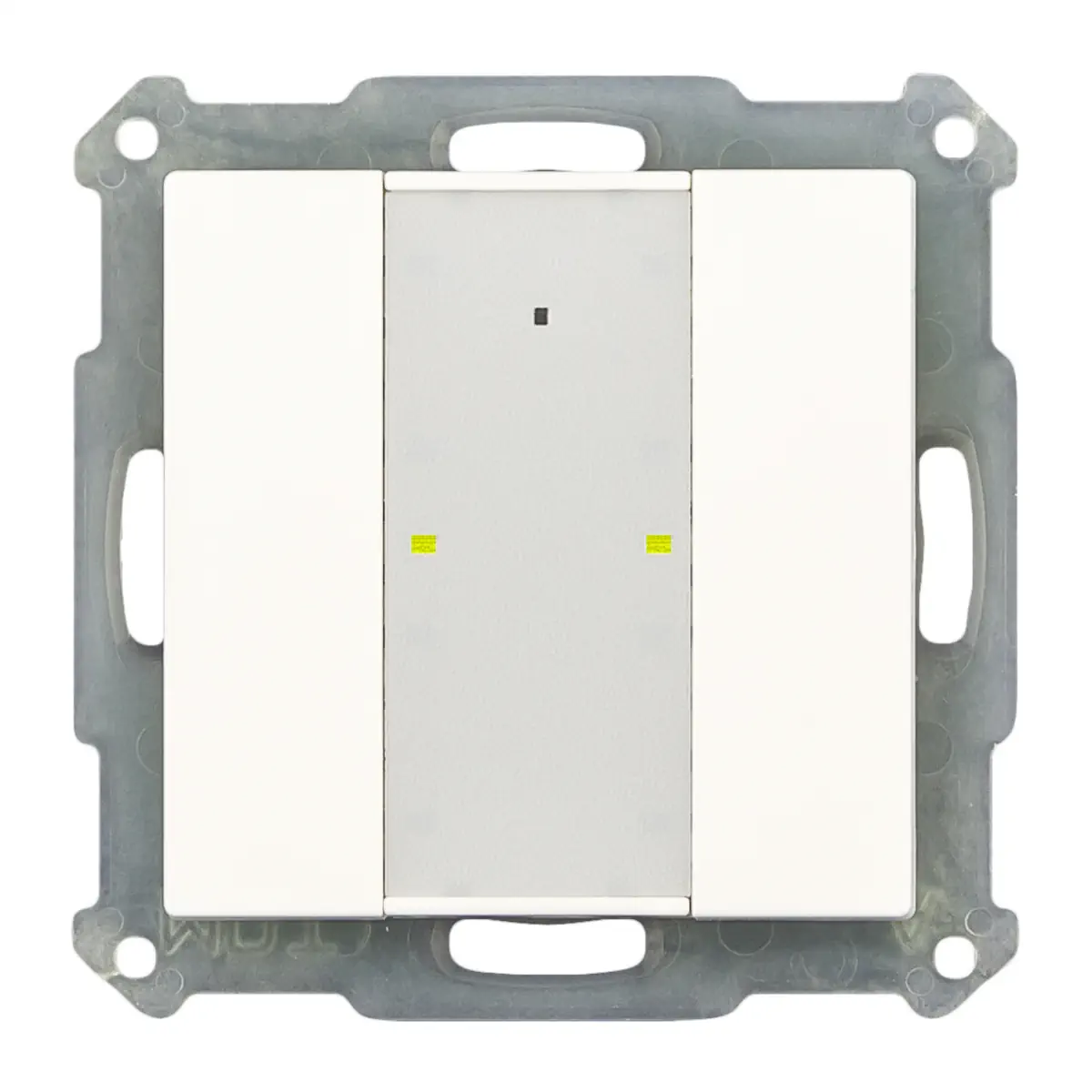

RF-TA55A8.01 KNX RF+ przycisk Plus 55 8-krotny, z wbudowanym aktorem, biały (Pure White) połysk

RF-TA55A8.01 to podtynkowy przycisk MDT KNX RF+ z 8 polami sensorowymi, przeznaczony do wysyłania telegramów KNX po naciśnięciu przycisków. Model pracuje w dwukierunkowym systemie KNX RF+, jest zasilany napięciem 230 VAC / 50 Hz i posiada zintegrowany aktuator, który można ustawić jako 2-krotny aktuator przełączający lub 1-krotny aktuator roletowy. Wersja RF-TA55A8.01 ma białe matowe wykończenie, 8 dwukolorowych diod LED dla pól sensorowych oraz 1 diodę orientacyjną LED.

Najważniejsze cechy

• Producent: MDT technologies
• Model: RF-TA55A8.01
• Typ: podtynkowy przycisk KNX RF+ z wbudowanym aktuatorem
• Liczba pól sensorowych: 8
• Wykończenie: biały mat
• System radiowy: KNX RF S-Mode (KNX RF+)
• Częstotliwość nadawcza: 868,3 MHz
• Zasięg: 150 m
• Zasilanie: 230 VAC / 50 Hz
• Liczba wyjść: 2
• Konfiguracja aktuatora: 2-krotny aktuator przełączający lub 1-krotny aktuator roletowy
• Diody LED: 8 dwukolorowych LED (czerwona/zielona) dla pól sensorowych + 1 LED orientacyjna
• Obsługa: tryb 1- lub 2-przyciskowy, krótkie i długie naciśnięcie
• Funkcje: sterowanie oświetleniem, żaluzjami i roletami, funkcja wymuszenia dla każdego wyjścia
• Moduły logiczne: 2 zintegrowane moduły logiczne
• Montaż: podtynkowy, z pierścieniem montażowym w komplecie
• Środowisko pracy: suche pomieszczenia
• Stopień ochrony: IP20
• Wymiary: 55 x 55 mm
• Produkcja: Niemcy, certyfikacja ISO 9001
• Gwarancja: 3 lata

Zastosowanie

RF-TA55A8.01 przeznaczony jest do zastosowań w instalacjach KNX, w których wymagane jest bezprzewodowe sterowanie funkcjami automatyki budynkowej bez prowadzenia przewodów magistralnych KNX. Urządzenie jest szczególnie dobrze przystosowane do zastępowania konwencjonalnych przycisków w istniejących instalacjach.

• sterowanie oświetleniem,
• obsługa żaluzji i rolet,
• modernizacja instalacji bez układania przewodów KNX,
• stałe instalacje w suchych pomieszczeniach.

Funkcje i działanie

Obsługa przycisków

• Praca może być parametryzowana w trybie 1- lub 2-przyciskowym.
• Obsługiwane są krótkie i długie naciśnięcia oraz 2 obiekty.
• Dostępna jest praca w trybie styku NO lub NC.
• Czas działania przycisku jest regulowany.
• Dla każdego kanału dostępne są obiekty komunikacyjne typu kontaktowego oraz obiekty blokujące.

Wbudowany aktuator

• Urządzenie ma 2 wyjścia.
• Zintegrowany aktuator może pracować jako 2-krotny aktuator przełączający lub 1-krotny aktuator roletowy.
• Dla każdego wyjścia dostępna jest funkcja wymuszenia.

Moduły logiczne i sygnalizacja LED

• 2 zintegrowane moduły logiczne umożliwiają m.in. wysyłanie drugiego obiektu.
• Przycisk wyposażono w 8 dwukolorowych LED dla pól sensorowych oraz 1 LED orientacyjną.
• Diody LED mogą być ustawiane z obiektów wewnętrznych lub zewnętrznych.
• LED mogą sygnalizować 3 stany, np.: LED wyłączona – „absent”, LED zielona – „present”, LED czerwona – „window open”.

Opis i oznaczenie

• Centralne pole opisowe umożliwia indywidualne oznaczenie przycisku.
• Jeżeli opis nie jest wymagany, można zastosować folię przezroczystą lub jasnoszarą.

Podłączenie elektryczne i komunikacja

• Połączenie z magistralą KNX: przez MDT KNX RF+ Line Coupler.
• Tryb pracy: KNX RF S-Mode z obsługą ETS5.
• Uruchomienie i parametryzacja: zalecane w ETS, dostępne oprogramowanie aplikacyjne ETS 5.
• Częstotliwość radiowa: 868,3 MHz (do pracy wewnątrz UE).
• Dopuszczalny przekrój przewodu przyłączeniowego: 1,5 mm2.
• Zasilanie sieciowe: 230 VAC / 50 Hz.

Dane techniczne

• Liczba pól sensorowych: 8
• Liczba dwukolorowych LED: 8
• Liczba LED orientacyjnych: 1
• Kompatybilność systemowa: KNX RF S-Mode (z obsługą ETS5)
• Częstotliwość nadawcza: 868,3 MHz
• Zasięg: 150 m
• Poziom wyjściowy: 10 dBm
• Czułość: > -105 dBm
• Liczba wyjść: 2
• Obciążenie rezystancyjne: 10 A
• Obciążenie pojemnościowe: 14 µF
• Napięcie: 230 VAC
• Maksymalny prąd rozruchowy: 80 A / 150 µs, 40 A / 600 µs
• Maks. obciążenie – lampy żarowe: 1900 W
• Maks. obciążenie – lampy halogenowe 230 V: 800 W
• Maks. obciążenie – lampy halogenowe z transformatorem elektronicznym: 500 W
• Maks. obciążenie – świetlówki bez kompensacji: 500 W
• Maks. obciążenie – świetlówki z kompensacją równoległą: 90 W
• Maks. liczba transformatorów elektronicznych: 2
• Żywotność wyjść: 1 000 000
• Zasilanie: 230 VAC / 50 Hz
• Pobór mocy z sieci 230 VAC: typ. < 0,3 W (zależnie od położenia przekaźników wyjściowych)
• Temperatura pracy: 0 do +45°C
• Stopień ochrony obudowy: IP20
• Wymiary (szer. x wys.): 55 x 55 mm

Montaż i kompatybilność

• Urządzenie jest przeznaczone do montażu podtynkowego.
• Przystosowane do stałych instalacji w suchych pomieszczeniach.
• Pierścień montażowy znajduje się w zestawie.
• Przycisk pasuje do systemów 55 mm:

• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Podsumowanie

MDT RF-TA55A8.01 to podtynkowy przycisk KNX RF+ z 8 polami sensorowymi, zasilaniem 230 VAC, 2 wyjściami i zintegrowanym aktuatorem. Obsługa ETS5, komunikacja przez MDT KNX RF+ Line Coupler, 8 dwukolorowych LED, 1 LED orientacyjna oraz możliwość pracy bez prowadzenia przewodów magistralnych KNX sprawiają, że model ten jest praktycznym rozwiązaniem do modernizacji i rozbudowy instalacji KNX w suchych pomieszczeniach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RF-TA55A8.01 posiada deklarację zgodności UE zgodnie z dyrektywą 2014/53/UE.
• Urządzenie jest zasilane napięciem 230 V AC, 50/60 Hz. Przed montażem, podłączeniem lub pracami serwisowymi należy wyłączyć zasilanie.
• Montaż urządzenia należy wykonywać wyłącznie jako montaż podtynkowy (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia nośnego, zgodnie z dokumentacją producenta.
• Podłączenie elektryczne należy wykonywać zgodnie ze schematem producenta. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub instalacji.
• Produkt jest przeznaczony do pracy wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy 0…45°C, wilgotność powietrza poniżej 95%.
• Stopień ochrony IP20 oznacza, że urządzenie jest przeznaczone do stosowania wewnątrz pomieszczeń suchych. Należy chronić je przed wilgocią i wodą.
• Wewnątrz aktora nie jest dopuszczalna jednoczesna praca z napięciem znamionowym oraz napięciem bezpiecznym bardzo niskim SELV (Safety Extra Low Voltage).
• Użytkowanie pasma radiowego 868,0…868,6 MHz podlega przepisom krajowym. Przed uruchomieniem należy sprawdzić i przestrzegać obowiązujących przepisów prawa w kraju instalacji.
• Nie należy przekraczać dopuszczalnych parametrów obciążenia wyjść urządzenia, w szczególności prądu znamionowego 10 A na wyjście oraz przewidzianych przez producenta typów i mocy obciążeń.
• Urządzenie należy stosować wyłącznie zgodnie z jego przeznaczeniem, jako KNX RF+ przycisk radiowy z aktorem do sterowania funkcjami przełączania lub żaluzji/rolet.
