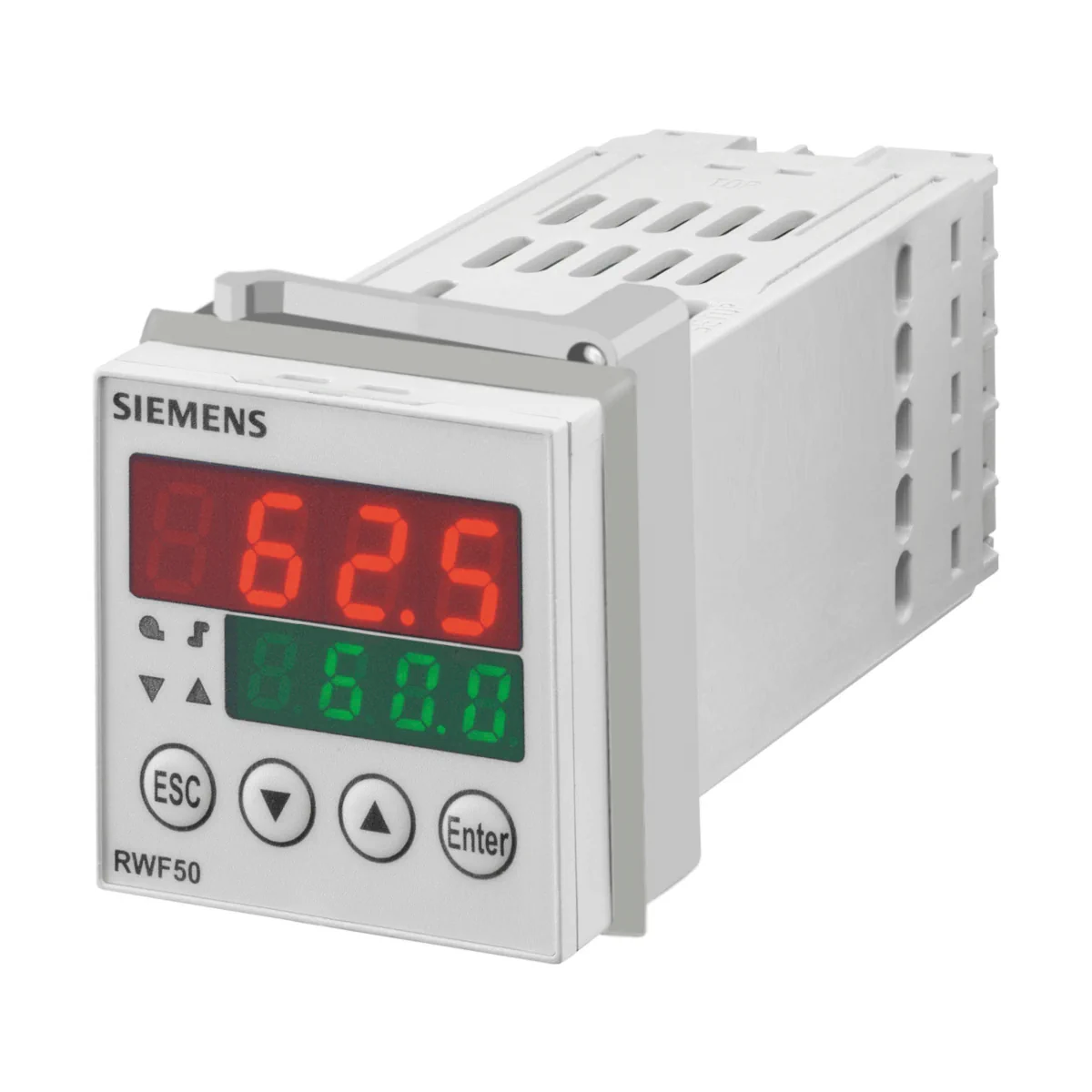

RWF50.30A9 Kompaktowy regulator uniwersalny do palników, wersja podstawowa, 48 x 48mm, z 1 wejściem analogowym i wyjściem analogowym

RWF50.30A9 to kompaktowy regulator uniwersalny Siemens z serii RWF50..., przeznaczony głównie do regulacji temperatury lub ciśnienia w systemach wytwarzania ciepła opalanych olejem lub gazem. Wersja RWF50.3 jest wykonaniem ciągłym z wyjściem analogowym (sygnały 0…10 V lub 0(4)…20 mA – zależnie od konfiguracji). Przy odpowiedniej parametryzacji regulator można przestawić na tryb chłodzenia i regulację odwróconą.

Najważniejsze cechy

• Producent: Siemens
• Model: RWF50.30A9
• Typ: kompaktowy regulator uniwersalny (ciągły) z wyjściem analogowym
• Zastosowanie: regulacja temperatury lub ciśnienia w układach wytwarzania ciepła (olej/gaz)
• Struktura regulatora: P / PI / PD / PID
• Czas próbkowania: 250 ms
• Wyjście analogowe: 0…10 V lub 0…20 mA / 4…20 mA (konfigurowalne)
• Przekaźnik zezwolenia dla palnika (K1): styk zwierny
• Wejścia pomiarowe: Pt100, Pt1000, LG-Ni1000, rezystancja 0…135 Ω, sygnały napięciowe i prądowe
• Konfiguracja i wizualizacja: przez złącze USB i oprogramowanie PC ACS411
• Stopień ochrony: z przodu IP66, z tyłu IP20
• Zasilanie: AC 110…240 V +10/-15%, 48…63 Hz

Zastosowanie

Regulator RWF50.30A9 jest używany głównie do regulacji w instalacjach kotłowych (temperatura lub ciśnienie) w systemach opalanych olejem lub gazem. W trybie niskiego obciążenia realizuje funkcję termostatu (włączanie/wyłączanie palnika), a w trybie obciążenia znamionowego reguluje potrzebną moc poprzez wyjście analogowe.

Wejścia pomiarowe

Do pomiaru wartości aktualnej regulator obsługuje czujniki rezystancyjne oraz sygnały znormalizowane:

• Termometry oporowe: Pt100, Pt1000 (DIN EN 60751) -200…+850°C oraz LG-Ni1000 -50…+160°C (układ 2- lub 3-przewodowy)
• Rezystancja: 0…135 Ω (skalowalne wskazanie -1999…+9999)
• Napięcie: DC 0…10 V, DC 0…5 V, DC 1…5 V
• Prąd: 0…20 mA oraz 4…20 mA

Parametry wejść (wybrane)

• Rezystancja przewodów: maks. 30 Ω na każdy przewód w układzie 3-przewodowym
• Kompensacja przewodów: w układzie 3-przewodowym nie jest konieczna; w 2-przewodowym możliwa przez korekcję wartości aktualnej
• Wejście napięciowe: R_E > 2 MΩ
• Wejście prądowe: spadek napięcia ≤ 2 V

Wyjścia i sterowanie

Wyjście analogowe (A+ / A-)

• Napięcie: 0…10 V, odporne na zwarcie; R_obciążenia ≥ 500 Ω
• Prąd: 0…20 mA lub 4…20 mA; R_obciążenia ≤ 500 Ω
• Dokładność: ≤ 0,25%, ±50 ppm/K

Przekaźnik zezwolenia dla palnika (K1)

• Typ styku: styk zwierny (1P, 1N)
• Moc łączeniowa: maks. 1 A przy AC 250 V (cosφ > 0,6)
• Żywotność styków: 100 000 przełączeń przy obciążeniu znamionowym
• Obwód ochronny styków: warystor

Zasilanie dla przetwornika pomiarowego

• Wyjście: DC 24 V ±10%
• Obciążalność: maks. 25 mA
• Właściwości: odporne na zwarcie

Obsługa i sygnalizacja

• Obsługa: 4 przyciski na panelu przednim
• Wyświetlacze: podczas pracy pokazują wartość zadaną (zielony) i wartość aktualną (czerwony); podczas ustawiania – parametry
• Zakres wskazań: -1999…9999 (4 cyfry, 0/1/2 miejsca po przecinku – konfigurowalne)
• Wysokość cyfr: górny wyświetlacz 10 mm, dolny wyświetlacz 7 mm
• Diody LED: sygnalizacja m.in. zezwolenia dla palnika oraz stanów pracy

Zasilanie, montaż i obudowa

• Zasilanie: AC 110…240 V +10/-15%, 48…63 Hz
• Pobór mocy: maks. 16 VA
• Zapis danych: EEPROM
• Podłączenie elektryczne: z tyłu, zaciski śrubowe
• Przekrój przewodów: linka 0,25…1,5 mm²
• Moment dokręcenia: 0,5 Nm
• Montaż: do montażu w tablicy sterowniczej wg DIN IEC 61554 (do użytku wewnątrz pomieszczeń)
• Dopuszczalne położenie montażowe: dowolne
• Głębokość montażu: 92 mm
• Stopień ochrony: z przodu IP66, z tyłu IP20
• Kolor: jasnoszary RAL7035
• Waga: ok. 168 g

Warunki otoczenia (praca)

• Temperatura: -20…+50°C
• Wilgotność: < 95% wilg. wzgl.
• Wysokość montażu: maks. 2000 m n.p.m.
• Uwaga: nie dopuszczać do kondensacji, oblodzenia ani dostania się wody

W zestawie (RWF50.30A9)

• w wersji podstawowej regulator z wyjściem analogowym
• obudowa
• ramka mocująca i uszczelka
• podręcznik użytkownika
• opakowanie jednostkowe

Podsumowanie

Siemens RWF50.30A9 to uniwersalny, panelowy regulator PID do aplikacji kotłowych, łączący szeroką kompatybilność wejść (RTD, rezystancja, napięcie, prąd) z ciągłym wyjściem analogowym. Funkcja termostatu dla palnika w trybie niskiego obciążenia, możliwość konfiguracji (w tym grzanie/chłodzenie) oraz parametry montażowe (IP66 od frontu, montaż w tablicy) czynią go praktycznym rozwiązaniem do integracji w urządzeniach i szafach sterowniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej 2014/30/UE.
• Zgodność potwierdzono na podstawie norm: DIN EN 60730-1, DIN EN 60730-2-9 oraz DIN EN 61326-1.
• Urządzenie jest przeznaczone do zastosowań OEM, do integracji w urządzeniach końcowych producenta.
• Nie otwierać, nie ingerować i nie modyfikować urządzenia.
• Montaż, instalacja, okablowanie i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Przed wykonywaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego wszystkimi biegunami, zabezpieczyć przed przypadkowym ponownym załączeniem i upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Podczas instalacji należy zapewnić odpowiednią ochronę przed porażeniem elektrycznym na zaciskach przyłączeniowych.
• Dobór przewodów, wykonanie instalacji elektrycznej oraz połączeń należy realizować zgodnie z właściwymi przepisami krajowymi oraz dokumentacją producenta.
• Jeżeli podczas prac istnieje ryzyko dotknięcia części pod napięciem, urządzenie musi być odłączone od zasilania.
• Po zakończeniu montażu, instalacji lub serwisu należy każdorazowo sprawdzić poprawność i porządek okablowania.
• Urządzenia, które uległy upadkowi lub silnemu uderzeniu, nie mogą być uruchamiane, nawet jeśli nie wykazują widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Do celów serwisowych regulator można wyjąć z obudowy, jednak czynność ta może spowodować uszkodzenie obudowy.
• Urządzenie jest przeznaczone do montażu tablicowego wewnątrz pomieszczeń. Stopień ochrony: od frontu IP66, od tyłu IP20.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia.
• Urządzenie należy eksploatować wyłącznie w zakresie temperatur od -20 do +50°C, przy wilgotności poniżej 95% r.h. i na wysokości do 2000 m n.p.m.
• Zasilanie urządzenia: AC 110...240 V, 48...63 Hz. Maksymalny pobór mocy: 16 VA.
• Wyjście analogowe modelu RWF50.30A9 pracuje w zakresie DC 0...10 V lub 0/4...20 mA, zgodnie z konfiguracją urządzenia. Podłączenie należy wykonać wyłącznie zgodnie ze schematem producenta.
• Zasilanie przetwornika pomiarowego wynosi DC 24 V ±10%, maks. 25 mA i jest zabezpieczone przed zwarciem.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
