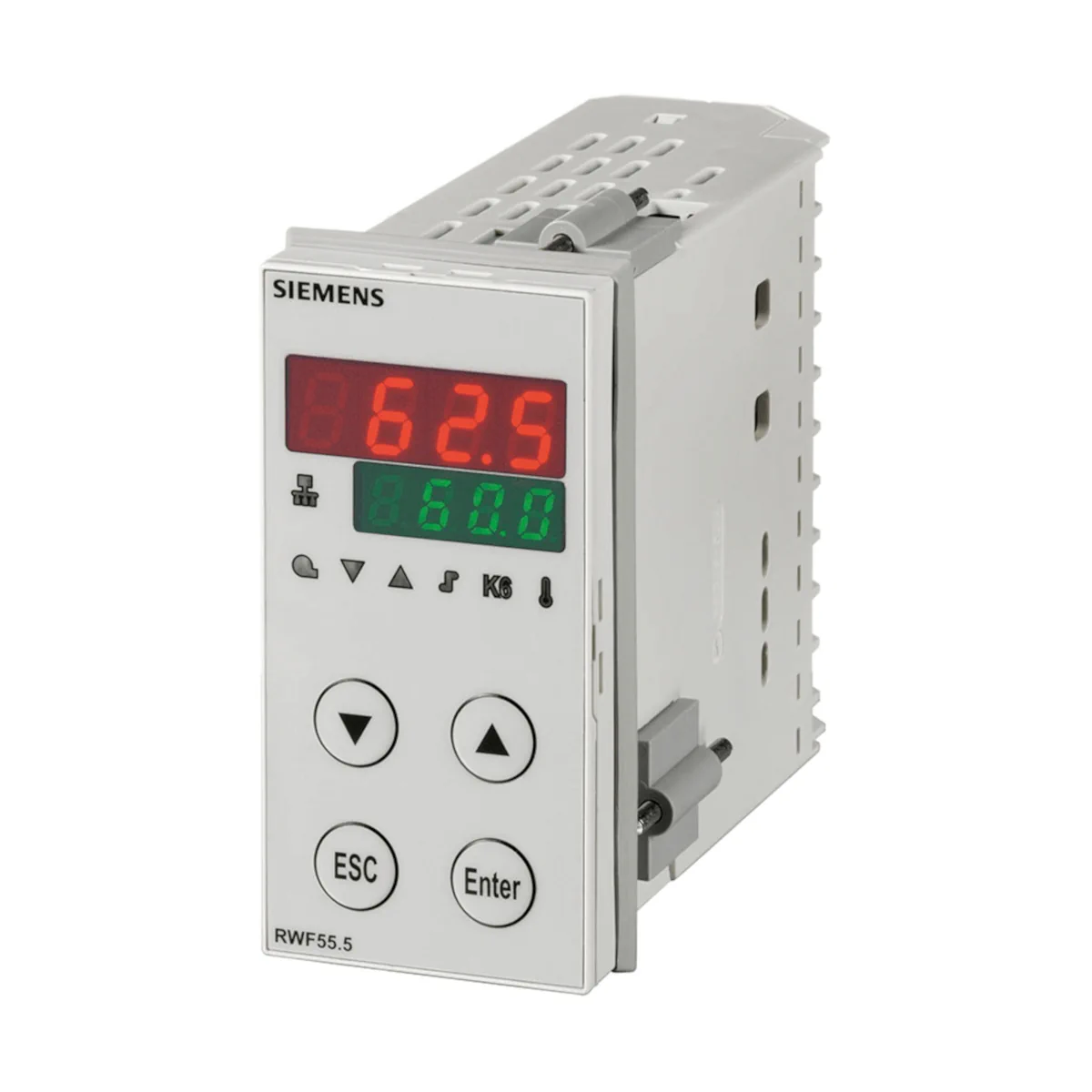

RWF55.50A9 Kompaktowy regulator uniwersalny do palników, wersja rozbudowana, 48 x 96mm, z 3 wejściami analogowym, wyjściem 3-stawnym lub analogowym oraz interfejsem komunikacyjnym Modbus (odpowiednik dawnych RWF40..)

RWF55.50A9 to kompaktowy, uniwersalny sterownik przeznaczony głównie do regulacji temperatury lub ciśnienia w olejowych lub gazowych instalacjach grzewczych. W zależności od parametryzacji może pracować jako regulator 3‑położeniowy (bez sprzężenia zwrotnego położenia) lub jako regulator ciągły z wyjściem analogowym. Po ustawieniu odpowiednich parametrów sterownik można przełączyć w tryb chłodzenia (praca odwrotna). Model posiada komunikację RS‑485 (Modbus) oraz umożliwia parametryzację i wizualizację przez USB.

Najważniejsze cechy

• Producent: Siemens
• Model: RWF55.50A9
• Typ urządzenia: kompaktowy uniwersalny regulator (panelowy)
• Zastosowanie: regulacja temperatury lub ciśnienia w olejowych/gazowych instalacjach grzewczych; możliwość przełączenia na chłodzenie (praca odwrotna)
• Tryb regulacji: 3‑położeniowy oraz ciągły
• Struktura regulatora: P / PI / PD / PID
• Wyjścia sterujące: 3‑położeniowe (OPEN/CLOSE) oraz analogowe
• Komunikacja: RS‑485 (Modbus), USB (parametryzacja/diagnostyka)
• Stopień ochrony obudowy: przód IP66, tył IP20
• Zasilanie: AC 110…240 V (+10/‑15%), 48…63 Hz

Zastosowanie i sposób pracy

RWF55.50A9 może pracować jako regulator 3‑położeniowy lub ciągły (z wyjściem analogowym) – w zależności od nastaw. Zewnętrzny przełącznik może przełączać pracę na regulację 2‑położeniową do sterowania palnikami 2‑stopniowymi. Zintegrowana funkcja termostatu realizuje załączanie/wyłączanie palnika.

• Tryb low‑fire: praca jak termostat (załącz/wyłącz) z nastawialną różnicą przełączania.
• Tryb high‑fire: palnik pracuje ciągle, a RWF55 steruje wymaganą mocą przez wyjście 3‑położeniowe lub analogowe.
• Sygnalizacja LED na froncie: m.in. zezwolenie palnika, impulsy OPEN/CLOSED (lub stopień I/II), praca 2‑stopniowa, stan styku K6, aktywacja rampy oraz komunikacja (USB/Modbus).

Funkcje

• Cyfrowy regulator PID z wyjściem 3‑położeniowym i analogowym (poziom wyjściowy obliczony przez regulator).
• Możliwość przełączenia na regulator 2‑położeniowy do palników 2‑stopniowych.
• Automatyczna funkcja termostatu (lub regulatora ciśnienia) w trybie low‑fire.
• Shift controller do pogodowego przesunięcia wartości zadanej.
• Ogranicznik minimum i maksimum dla temperatury lub ciśnienia kotła.
• Regulator temperatury zgodny z DIN EN 14597.
• Konfigurowalny styk bezpotencjałowy (K6).
• Tryb ręczny oraz funkcja samostrojenia (self‑setting).
• Parametryzacja i wizualizacja przez USB i oprogramowanie PC ACS411.
• Rampy (cold start / ochrona przed szokiem termicznym).
• Grzanie / chłodzenie.

Wejścia (czujniki i sygnały)

Wejście analogowe InP1 (wartość rzeczywista) – czas próbkowania 250 ms

• Czujniki rezystancyjne: Pt100, Pt1000 (DIN EN 60751), LG‑Ni1000, 0…135 Ω (dokładność ≤0,05%, wpływ temp. otoczenia 50 ppm/K).
• Termopary (DIN EN 60584): J, K, T, N, S, R, B (dokładność ≤0,25%, wpływ temp. otoczenia ≤100 ppm/K; kompensacja zimnych końców: wewnętrzna).
• Sygnały standardowe:
  • DC 0…5 V (dokładność ≤0,2%, 200 ppm/K, R_E > 2 MΩ)
  • DC 0…10 V (dokładność ≤0,1%, 100 ppm/K, R_E > 2 MΩ)
  • DC 1…5 V (dokładność ≤0,2%, 200 ppm/K, R_E > 2 MΩ)
  • 0…20 mA (dokładność ≤0,1%, 100 ppm/K, spadek napięcia ≤2 V)
  • 4…20 mA (dokładność ≤0,1%, 100 ppm/K, spadek napięcia ≤2 V)
• Rezystancja linii: maks. 30 Ω na żyłę przy układzie 3‑przewodowym; przy 2‑przewodowym możliwa korekcja wartości rzeczywistej.

Wejście analogowe InP2 (zewnętrzna wartość zadana / przesunięcie nastawy) – czas próbkowania 750 ms

• Pomiar rezystancji: 0…1200 Ω (2‑przewodowo), liniowo; dokładność ≤0,05%, wpływ temp. otoczenia 50 ppm/K.
• Sygnały standardowe (bez liniaryzacji):
  • DC 0…5 V (≤0,2%, 200 ppm/K, R_E > 2 MΩ)
  • DC 0…10 V (≤0,1%, 100 ppm/K, R_E > 2 MΩ)
  • DC 1…5 V (≤0,2%, 200 ppm/K, R_E > 2 MΩ)
  • 0…20 mA (≤0,1%, 100 ppm/K, spadek napięcia ≤2 V)
  • 4…20 mA (≤0,1%, 100 ppm/K, spadek napięcia ≤2 V)
• Wpływ na wartość zadaną może być skalowany; wejście może też pracować jako sprzężenie zwrotne położenia siłownika (odczyt przez RS‑485).

Wejście analogowe InP3 (temperatura zewnętrzna) – czas próbkowania 6 s

• Czujniki rezystancyjne (2‑przewodowo): Pt1000 (DIN EN 60751), LG‑Ni1000 (dokładność ≤0,05%, wpływ temp. otoczenia 50 ppm/K).
• Możliwość konfiguracji pogodowego przesunięcia wartości zadanej po podłączeniu czujnika LG‑Ni1000 lub Pt1000.

Wyjścia i komunikacja

Wyjścia przekaźnikowe

• K1 (zezwolenie palnika): 1 styk NO; obciążalność maks. 2 A przy AC 240 V, cosφ > 0,6; żywotność 250 000 cykli; zabezpieczenie styków: warystor.
• K2 (OPEN): obciążalność maks. 2 A przy AC 450 V, cosφ > 0,6; żywotność 200 000 cykli; zabezpieczenie: układ RC.
• K3 (CLOSE): obciążalność maks. 2 A przy AC 240 V, cosφ > 0,6; żywotność 200 000 cykli; zabezpieczenie: układ RC.
• K6 (przekaźnik wielofunkcyjny): 1 styk NO; obciążalność maks. 2 A przy AC 240 V, cosφ > 0,6; żywotność 200 000 cykli; zabezpieczenie: warystor.

Wyjście analogowe

• Napięciowe: DC 0…10 V, odporne na zwarcie; R_Load ≥ 500 Ω; dokładność ≤0,25%, ±50 ppm/K.
• Prądowe: 0…20 mA lub 4…20 mA; R_Load ≤ 500 Ω; dokładność ≤0,25%, ±50 ppm/K.

Interfejsy

• RS‑485: Modbus; prędkości 4800 / 9600 / 19200 / 38400 Baud; adres urządzenia 1…99.
• USB: parametryzacja i wizualizacja z użyciem oprogramowania PC ACS411.

Zasilanie przetworników

• G+, G‑: DC 24 V ±10%, maks. 30 mA, zabezpieczenie zwarciowe.
• Separacja galwaniczna: między zasilaniem, wejściami analogowymi i wyjściami sterownika.

Dane techniczne

• Zasilanie: AC 110…240 V (+10/‑15%), 48…63 Hz
• Pobór mocy: maks. 20 VA
• Czas próbkowania regulatora: 250 ms
• Kopia danych: EEPROM
• Wyświetlacz: 2× 7‑segmentowy (górny czerwony, wys. cyfr 10 mm; dolny zielony, wys. cyfr 7 mm), 4 cyfry (0/1/2 miejsca po przecinku – konfigurowalne), zakres wskazań -1999…9999
• Obudowa: do montażu w panelu wg DIN IEC 61554 (użytkowanie w pomieszczeniach), Makrolon
• Kolor: jasnoszary RAL7035
• Głębokość montażowa: 122 mm
• Pozycja montażu: dowolna
• Stopień ochrony: przód IP66 / tył IP20
• Masa (w pełni wyposażony): ok. 329 g
• Warunki pracy: -20…50°C, wilgotność <95% r.h., maks. 2000 m n.p.m. (bez kondensacji, oblodzenia i wnikania wody)
• Transport i magazynowanie: -40…70°C, wilgotność <95% r.h.

Montaż i podłączenie

• Montaż: panelowy (DIN IEC 61554).
• Zaciski: śrubowe z tyłu obudowy.
• Przekrój przewodów: 0,25…1,5 mm² (linka); zalecane tulejki wg DIN 46228.
• Moment dokręcania: 0,5 Nm.

W zestawie (RWF55.50A9)

• Sterownik RWF55.50A9 (wersja pełna)
• Obudowa
• Materiał montażowy i uszczelka
• Instrukcja obsługi
• Opakowanie jednostkowe

Podsumowanie

Siemens RWF55.50A9 to uniwersalny, panelowy regulator do aplikacji grzewczych, łączący sterowanie 3‑położeniowe i wyjście analogowe z komunikacją RS‑485 (Modbus) oraz wygodną parametryzacją przez USB. Obsługa wielu typów czujników (rezystancyjnych, termopar i sygnałów standardowych), funkcje PID, ograniczniki, rampy oraz tryb grzanie/chłodzenie pozwalają precyzyjnie dopasować pracę sterownika do wymagań instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej 2014/30/UE.
• Zgodność potwierdzono w oparciu o normy: DIN EN 14597, DIN EN 60730-1, DIN EN 60730-2-9 oraz DIN EN 61326-1.
• Urządzenie jest przeznaczone do zastosowań wewnętrznych, do montażu w panelu sterowniczym.
• Montaż, instalację, okablowanie, uruchomienie i serwis może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Nie otwierać, nie ingerować i nie modyfikować urządzenia. Takie działania mogą spowodować zagrożenie dla użytkownika, uszkodzenie produktu lub nieprawidłowe działanie instalacji.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów. Należy zabezpieczyć instalację przed przypadkowym ponownym załączeniem i upewnić się, że jest beznapięciowa. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić odpowiednią ochronę przed porażeniem prądem elektrycznym przy zaciskach przyłączeniowych.
• Podczas doboru przewodów, instalacji i wykonywania połączeń elektrycznych należy stosować właściwe przepisy dotyczące instalacji elektrycznych oraz wymagania krajowe.
• Jeżeli podczas prac istnieje ryzyko dotknięcia części znajdujących się pod napięciem, urządzenie należy odłączyć od zasilania.
• Po zakończeniu montażu, instalacji lub prac serwisowych należy każdorazowo sprawdzić prawidłowość i porządek okablowania.
• Urządzenia, które uległy upadkowi lub silnemu uderzeniu, nie mogą być uruchamiane, nawet jeśli nie wykazują widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Urządzenie zasilane jest napięciem AC 110...240 V, 48...63 Hz. Podłączenie należy wykonywać wyłącznie zgodnie ze schematem producenta.
• Stopień ochrony obudowy wynosi IP66 od frontu oraz IP20 od strony tylnej. Tył urządzenia i zaciski należy chronić przed dotykiem, wilgocią i wpływami środowiskowymi.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta.
• Produkt zawiera elementy elektryczne i elektroniczne i nie może być wyrzucany razem z odpadami komunalnymi. Utylizację należy przeprowadzać zgodnie z lokalnymi, aktualnie obowiązującymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
