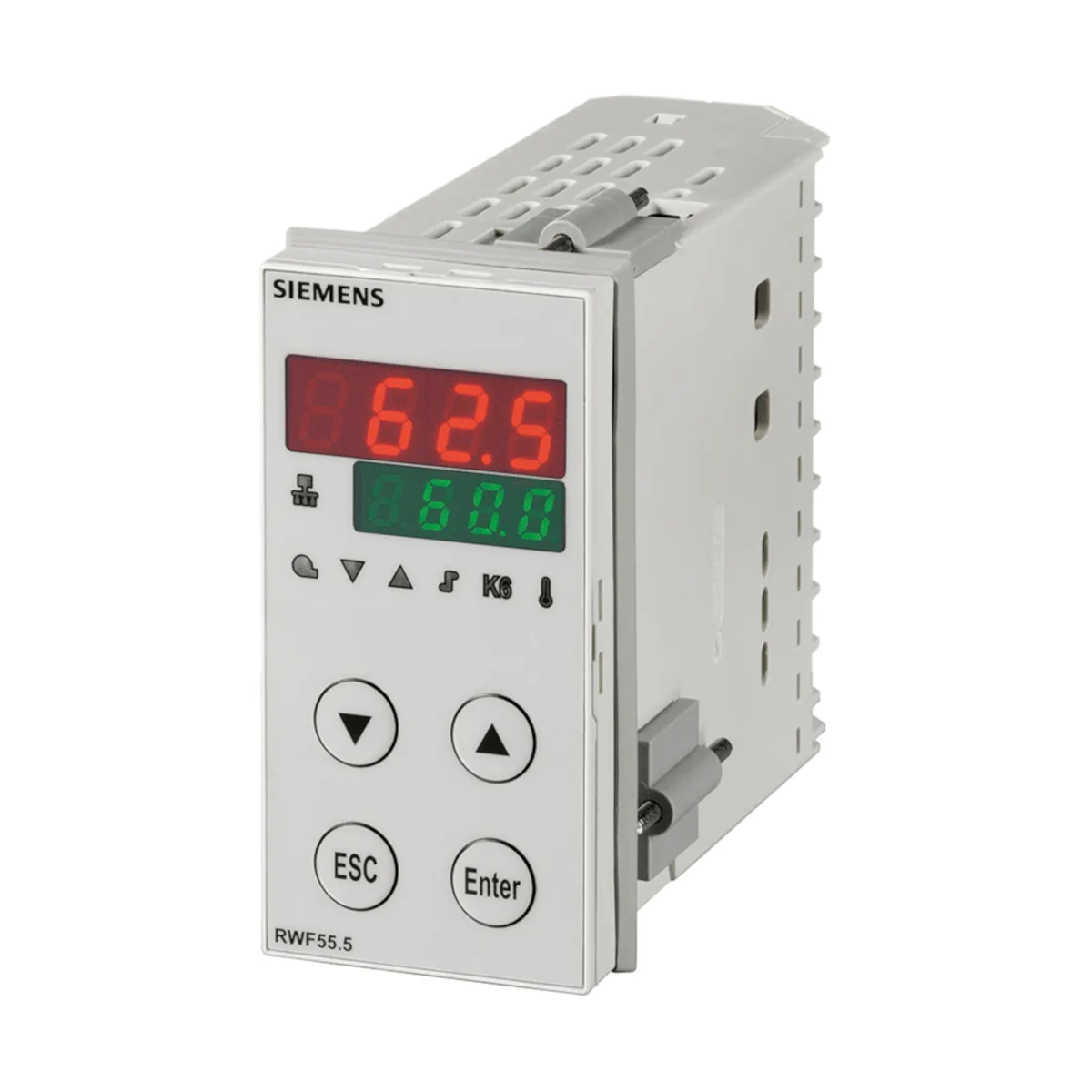

RWF55.60A9 Kompaktowy regulator uniwersalny do palników, wersja rozbudowana, 48 x 96mm, z 3 wejściami analogowym, wyjściem 3-stawnym lub analogowym oraz interfejsami komunikacyjnymi Modbus i Profibus (odpowiednik dawnych RWF40..)

RWF55.60A9 Kompaktowy regulator uniwersalny do palników, wersja rozbudowana

Specyfikacja:

• Zastępuje RWF40..
• Wejścia analogowe: 3
• Wyjścia regulacyjne wybierane programowo: 3-stawne lub analogowe (0..20mA lub 4..20mA lub 0..10V)
• Wyjście załączenia palnika: 1
• Wyjście przekaźnikowe programowalne: 1
• Komunikacja: Modbus RTU, Profibus
• Wymiary panelu: 48 x 96 mm
• W zestawie z ramką montażową i uszczelką
• Zasilanie: 110..240 V AC, 48..63 Hz
• Współpracuje z oprogramowaniem komputerowym: ACS411

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt RWF55.60A9 posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE.
• Produkt posiada oznaczenie EAC (Eurasian Conformity).
• Urządzenie jest przeznaczone głównie do sterowania temperaturą lub ciśnieniem w olejowych lub gazowych instalacjach grzewczych oraz do integracji w urządzeniach OEM.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Nie otwierać, nie ingerować i nie modyfikować urządzenia.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu lub prac w obszarze przyłączy należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów. Należy zabezpieczyć instalację przed przypadkowym ponownym załączeniem i upewnić się, że nie znajduje się pod napięciem.
• W celu ochrony przed porażeniem prądem elektrycznym należy zapewnić odpowiednie zabezpieczenie zacisków przyłączeniowych.
• W przypadku ryzyka dotknięcia części znajdujących się pod napięciem podczas prac, urządzenie należy odłączyć od zasilania sieciowego.
• Dobór przewodów, wykonanie instalacji elektrycznej i połączeń musi być zgodne z dokumentacją producenta, normą VDE 0100 oraz odpowiednimi przepisami krajowymi.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić prawidłowość i porządek okablowania.
• Urządzenia, które uległy upadkowi lub zostały narażone na uderzenie, nie mogą być uruchamiane, nawet jeśli nie wykazują widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Urządzenie jest elektrycznym sterownikiem zasilanym napięciem AC 110...240 V, 48...63 Hz. Podłączenie należy wykonywać wyłącznie zgodnie ze schematem połączeń producenta.
• Produkt należy stosować wyłącznie wewnątrz obiektów, w obudowie/panelu sterowniczym. Stopień ochrony: front IP66, tył IP20.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do urządzenia.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -20 do +50°C, wilgotność poniżej 95% r.h., wysokość instalacji maks. 2000 m n.p.m.
• Urządzenie zawiera elementy elektryczne i elektroniczne i nie może być wyrzucane razem z odpadami komunalnymi. Utylizację należy przeprowadzać zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.

Pliki do pobrania:
RWF55.60A9 Karta katalogowa
