RXM21.1 Moduł IO PL-Link do klimakonwektora 3-biegowego, z wyjściami do sterowania siłownikami termicznymi lub trójstawnymi (3 wyjścia przekaźnikowe, 4 wyjścia triakowe, 2 wejścia cyfrowe, 1 wejście do czujnika temperatury LG-Ni1000)

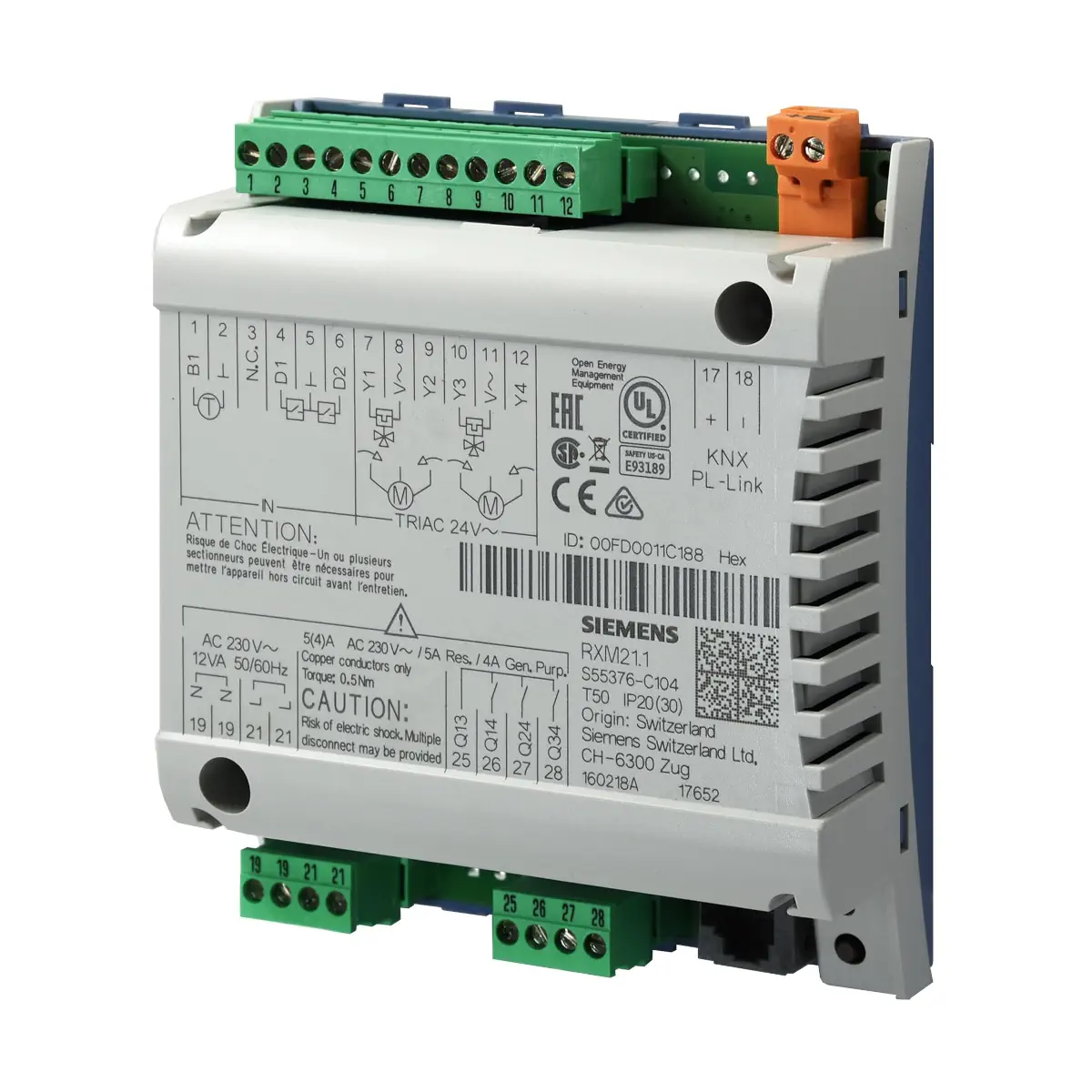

RXM21.1 to moduł I/O KNX PL-Link (PL-Link IO Block) systemu Desigo TRA, przeznaczony do pracy wyłącznie ze sterownikiem pomieszczeniowym serii PXC3. Umożliwia sterowanie pojedynczego klimakonwektora przez magistralę KNX PL-Link i udostępnia zestaw wejść/wyjść zoptymalizowany do zastosowań HVAC. Moduł jest zasilany z AC 230 V, a urządzenia obiektowe (np. siłowniki) mogą być zasilane bezpośrednio z modułu, co upraszcza okablowanie. Konstrukcja z wyjmowanymi zaciskami ułatwia montaż i serwis.

Najważniejsze cechy

• Producent: Siemens
• Model: RXM21.1
• Numer magazynowy: S55376-C104
• Typ: PL-Link IO Block (moduł I/O KNX PL-Link)
• Współpraca: tylko ze sterownikiem pomieszczeniowym serii PXC3
• Komunikacja: KNX PL-Link (2-żyłowa magistrala peryferyjna)
• Zasilanie: AC 230 V, 50/60 Hz
• Wyjścia: 4 wyjścia triakowe AC 24 V (Y1…Y4) + 3 wyjścia przekaźnikowe bezpotencjałowe (Q14/Q24/Q34)
• Wejścia: 1 wejście temperatury LG-Ni 1000 (B1) + 2 wejścia dwustanowe (D1, D2)
• Wyjmowane zaciski podłączeniowe (sygnały, zasilanie, PL-Link)
• Gniazdo serwisowe RJ45 do aktualizacji oprogramowania (wymagany przewód połączeniowy Siemens)
• Dioda serwisowa LED (3-kolorowa) oraz przycisk serwisowy

Zastosowanie

Moduł RXM21.1 umożliwia sterowanie pojedynczego klimakonwektora za pośrednictwem sterownika pomieszczeniowego PXC3 i magistrali KNX PL-Link. KNX PL-Link (PeripheraL-Link) jest dwużyłową magistralą zoptymalizowaną do komunikacji pomiędzy urządzeniami peryferyjnymi (np. czujnikami) a modułowymi sterownikami pomieszczeniowymi PXC3 w systemach HVAC.

Wejścia i wyjścia

Wejścia

• B1: 1 wejście pomiarowe dla czujnika temperatury LG-Ni 1000 (zakres 0…50°C)
• D1, D2: 2 wejścia dwustanowe dla bezpotencjałowych styków (np. styk okienny, czujnik obecności)
• Uwaga: D1/D2 nie są odpowiednie do krytycznych funkcji (np. oświetlenie, rolety) ze względu na niską częstotliwość próbkowania

Wyjścia triakowe AC 24 V (Y1…Y4)

• Ilość: 4 (Y1…Y4)
• Napięcie wyjściowe: AC 24 V ±20% (może wzrosnąć o > +20% przy obciążeniu < 2 VA)
• Prąd wyjściowy: max. 0,5 A
• Moc całkowita (przy pracy równoczesnej wyjść): max. 9 VA
• Wyjścia Y1…Y4 mają zasilanie AC 24 V; triak zwiera obwód do G

Wyjścia przekaźnikowe (Q14 / Q24 / Q34)

• Ilość: 3 (Q14, Q24, Q34) + Q13 jako wspólne zasilanie dla wyjść
• Typ: monostabilny styk NO (bezpotencjałowy)
• Parametry dla AC: max. AC 250 V, 5 A / 4 A (cosφ = 0,6), udar 200 ms: max. 20 A
• Parametry dla DC: max. DC 250 V, moc przełączania wyjścia: max. 20 W, L/R max. 7 ms
• Blokowanie (firmware): tylko 1 aktywny przekaźnik w danym czasie; wszystkie przekaźniki wyłączane 1 s po zmianie stanu

Komunikacja KNX PL-Link

• Interfejs: izolowany galwanicznie
• Transceiver: TP-UART
• Prędkość transmisji: 9,6 kbps
• Prąd magistrali: 5 mA

Sygnalizacja i serwis

Dioda serwisowa LED (3-kolorowa)

• Ciągle wyłączona: brak zasilania / brak wskazań
• Miganie 1 (1/4 s zał., 7/4 s wył.): potwierdzenie naciśnięcia przycisku (czas średni) / potwierdzenie pracy (żółty)
• Miganie 2 (1 s zał., 1 s wył.): brak wykrycia urządzenia (czerwony)
• Ciągle załączona: tryb programowania (czerwony) / sukces (zielony)

Przycisk serwisowy – działanie

• Krótkie naciśnięcie (< 0,5 s): włączenie/wyłączenie trybu programowania; brak wykrycia rezultatu testu połączenia
• Naciśnięcie 0,5…2 s: brak akcji
• Średnie naciśnięcie (2…20 s): rozpoczęcie testu połączenia
• Długie naciśnięcie (> 20 s): reset do ustawień fabrycznych

Gniazdo serwisowe RJ45

• Służy do aktualizacji oprogramowania firmowego (wymagany przewód połączeniowy Siemens).
• Nie podłączać przewodu Ethernet do gniazda RJ45.

Zasilanie i zachowanie przy braku komunikacji

• Napięcie zasilania: AC 230 V
• Maks. zużycie energii (z podłączonymi urządzeniami obiektowymi): max. 12 VA
• Wewnętrzne zabezpieczenie: termiczne, nieodwracalne
• Wyjścia nieaktywne przy wyłączonym zasilaniu
• W przypadku awarii komunikacji KNX PL-Link stan wszystkich wyjść wraca do konfiguracji backup (po czasie 2 × heartbeat)

Podłączenie elektryczne (zaciski)

• PL-Link: + (17), – (18)
• Zasilanie: N (19), L (21) – AC 230 V ±10%
• Wejście temperatury: B1 (1), M (2) – czujnik LG-Ni 1000
• Wejścia dwustanowe: D1 (4), GND (5), D2 (6)
• Wyjścia triakowe: Y1 (7), G (8); Y2 (9); Y3 (10), G (11); Y4 (12)
• Wyjścia przekaźnikowe: Q13 (25) wspólne; Q14 (26), Q24 (27), Q34 (28) – styki NO

Okablowanie

• Zaciski dla sygnałów i zasilania (wyjmowane): przewody stałe lub skrętka, 0,25…2,5 mm² lub 2 × 1,5 mm²
• Zaciski magistrali PL-Link (wyjmowane): przewody stałe lub skrętka, 2 × max 1,0 mm² (np. YCYM 2x2x0,8)
• Przewód do podłączenia narzędzia: max. 3 m

Montaż

• Sposób montażu: na szynie DIN EN50022-35×7,5 lub montaż naścienny (2 otwory na śruby)
• Położenie montażowe: dowolne
• Śruby do montażu naściennego: średnica maks. 3,5 mm, długość 38 mm
• Maks. moment dokręcania: 1,5 Nm

Stopień ochrony i warunki pracy

• Stopień ochrony (EN 60529): IP30 z osłoną zacisków przy montażu naściennym (bez szyny); IP20 dla innego montażu
• Temperatura pracy: 0…50°C
• Wilgotność (praca): < 85% r.h.
• Transport / składowanie: -25…70°C; < 95% r.h.
• Osłony złącz: urządzenie dostarczane bez osłon; osłony złącz RXZ20.1 dostępne opcjonalnie

Podsumowanie

Siemens RXM21.1 to kompaktowy moduł I/O KNX PL-Link do systemów Desigo TRA, zaprojektowany do współpracy ze sterownikami pomieszczeniowymi PXC3 i sterowania pojedynczym klimakonwektorem. Zapewnia wejście dla czujnika LG-Ni 1000, dwa wejścia dwustanowe, cztery wyjścia triakowe AC 24 V oraz trzy wyjścia przekaźnikowe, a zasilanie AC 230 V i wyjmowane zaciski znacząco ułatwiają instalację i serwis.
