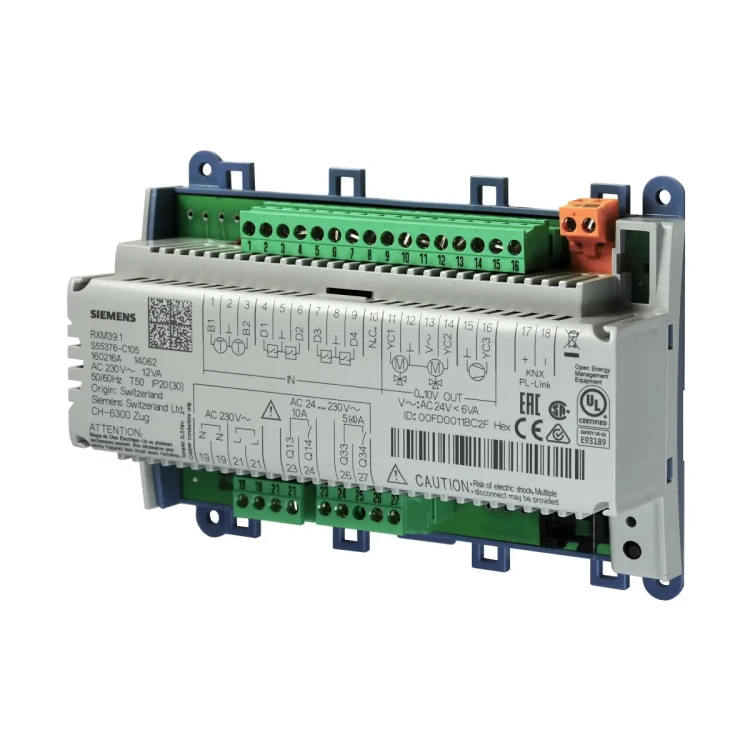

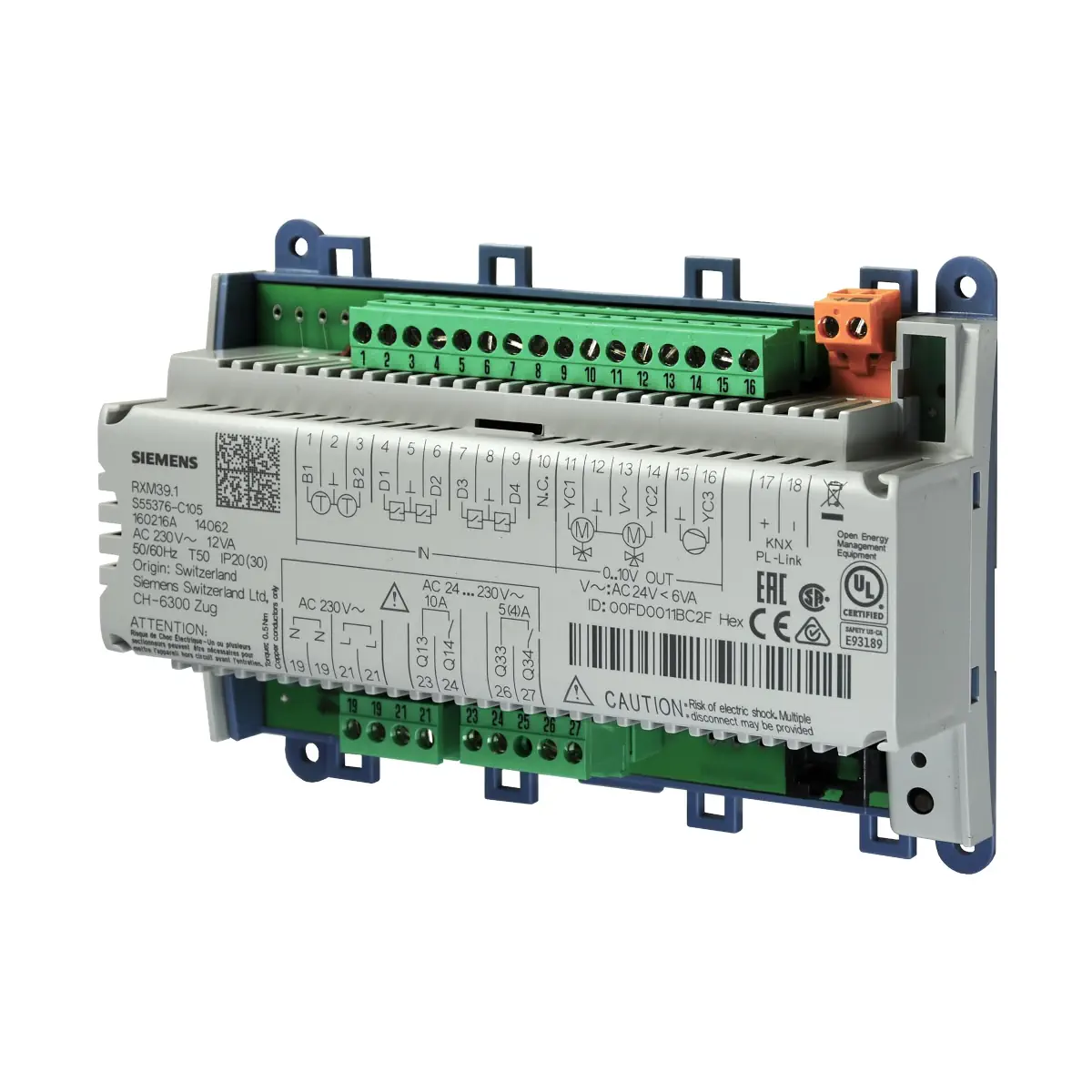

RXM39.1 Moduł IO PL-Link do klimakonwektora z wentylatorem ECM i siłownikami sterowanymi sygnałem ciągłym 0-10V (2 wyjścia przekaźnikowe, 3 wyjścia analogowe 0-10V, 4 wejścia cyfrowe, 2 wejścia do czujnika temperatury LG-Ni1000)

RXM39.1 to moduł I/O KNX PL-Link (PL-Link IO Block) systemu Siemens Desigo TRA, przeznaczony do współpracy ze sterownikiem pomieszczeniowym serii PXC3. Urządzenie udostępnia wejścia i wyjścia sterowane przez PXC3 za pośrednictwem magistrali KNX PL-Link i jest zoptymalizowane do sterowania pojedynczym klimakonwektorem – m.in. wentylatorem ECM, siłownikami DC 0…10 V oraz elektryczną nagrzewnicą (sygnał DC 0…10 V i/lub styki przekaźnikowe). Moduł zasilany jest z sieci AC 230 V i wyposażony w wyjmowane zaciski podłączeniowe.

Najważniejsze cechy

• Producent: Siemens
• Model: RXM39.1
• Numer magazynowy: S55376-C105
• Typ: moduł I/O KNX PL-Link (PL-Link IO Block)
• Współpraca: wyłącznie ze sterownikiem pomieszczeniowym serii PXC3
• Komunikacja: KNX PL-Link (PeripheraL-Link), 2-żyłowa magistrala
• Zasilanie: AC 230 V, 50/60 Hz
• Wyjścia analogowe: 3 × DC 0…10 V (YC1…YC3)
• Sterowanie: wentylator ECM (DC 0…10 V), siłowniki DC 0…10 V, elektryczna nagrzewnica DC 0…10 V
• Wyjścia przekaźnikowe (bezpotencjałowe): do sterowania wentylatora (5 A) i nagrzewnicy elektrycznej (10 A)
• Wejścia temperatury: 2 × czujnik LG-Ni 1000
• Wejścia dwustanowe: 4 × (D1…D4)
• Zaciski: wyjmowane, z fizycznym rozdzieleniem zacisków AC 230 V od pozostałych
• Elementy serwisowe: 3-kolorowa dioda serwisowa LED, przycisk serwisowy, gniazdo serwisowe RJ45 (do narzędzi serwisowych/aktualizacji FW)
• Osłony złącz: urządzenie dostarczane bez osłon; opcjonalnie RXZ20.1

Zastosowanie

Moduł RXM39.1 umożliwia sterowanie pojedynczego klimakonwektora przez sterownik pomieszczeniowy PXC3 poprzez peryferyjną magistralę KNX PL-Link. KNX PL-Link jest dwużyłową magistralą zoptymalizowaną do komunikacji pomiędzy urządzeniami peryferyjnymi (np. czujnikami) i sterownikami pomieszczeniowymi PXC3 w obszarze HVAC (a także w zastosowaniach związanych z zarządzaniem oświetleniem i żaluzjami).

Wejścia i wyjścia

Wejścia

• B1, B2: 2 wejścia czujników temperatury LG-Ni 1000
• D1…D4: 4 wejścia dwustanowe (dla bezpotencjałowych styków, np. styk okienny, detektor obecności)

Wyjścia

• YC1…YC3: 3 wyjścia pozycjonujące DC 0…10 V (m.in. siłowniki, nagrzewnica, wentylator ECM)
• Wyjście zasilania AC 24 V (G, G0): do zasilania urządzeń peryferyjnych, max. 6 VA
• Wyjścia przekaźnikowe (styki NO):
  • do sterowania elektryczną nagrzewnicą – max. AC 250 V, 10 A
  • do sterowania wentylatorem – max. AC 250 V, 5 A (4 A dla obciążenia R/L, cosφ = 0.6)

Funkcje serwisowe (LED i przycisk)

Moduł posiada 3-kolorową diodę serwisową LED, która wskazuje stan pracy urządzenia:

• LED stale wyłączona: brak zasilania / brak wskazań
• Miganie 1 (1/4 s zał., 7/4 s wył.): potwierdzenie naciśnięcia przycisku (czas średni) / potwierdzenie pracy (żółty)
• Miganie 2 (1 s zał., 1 s wył.): brak wykrycia urządzenia (czerwony)
• LED stale załączona: tryb programowania (czerwony) / sukces (zielony)

Przycisk serwisowy realizuje m.in. następujące komendy:

• Krótkie naciśnięcie (< 0,5 s): włączenie/wyłączenie trybu programowania
• Średnie naciśnięcie (2…20 s): rozpoczęcie testu połączenia
• Długie naciśnięcie (> 20 s): reset do ustawień fabrycznych

Praca urządzenia i stany bezpieczeństwa

• Gdy zasilanie jest wyłączone, wszystkie wyjścia są nieaktywne.
• Wyjścia są nieaktywne (przekaźniki wyłączone, wyjścia analogowe 0 V), gdy nie są używane przez aplikację w PXC3.
• W przypadku awarii komunikacji KNX PL-Link stan wyjść powraca do konfiguracji backup (po czasie 2 × heartbeat).

Podłączenie elektryczne i okablowanie

• Zaciski: wszystkie zaciski przyłączeniowe są wyjmowane.
• Separacja 230 V: zaciski, do których podłącza się AC 230 V (zasilanie i wyjścia przekaźnikowe), są fizycznie oddzielone od pozostałych.
• Okablowanie sygnałów i zasilania (zaciski wyjmowane): przewód stały lub linka, 0,25…2,5 mm² lub 2 × 1,5 mm².
• Okablowanie KNX PL-Link: 2 żyły, 2 × max. 1,0 mm² (np. YCYM 2x2x0.8).
• Gniazdo serwisowe RJ45: do aktualizacji oprogramowania firmowego (wymagany przewód połączeniowy Siemens); nie podłączać przewodu Ethernet do gniazda RJ45.
• Przewód narzędziowy: długość maks. 3 m.
• Uwaga instalacyjna: obwody przekaźnikowe muszą być zabezpieczone zewnętrznymi bezpiecznikami (≤ 10 A); brak bezpieczników wewnętrznych dla załączanych wyjść.
• Uwaga: elektryczne nagrzewnice muszą być wyposażone w oddzielny termostat bezpieczeństwa.

Dane techniczne

• Zasilanie: AC 230 V, 50/60 Hz
• Zużycie energii (z podłączonymi urządzeniami na wyjściach): max. 12 VA
• Zabezpieczenie wewnętrzne: termiczne, nieodwracalne
• Zabezpieczenie zewnętrzne zasilania: bezpiecznik max. 10 A lub wyłącznik nadprądowy max. 13 A (char. B/C/D wg EN 60898)
• Wejścia dwustanowe (D1…D4): napięcie styku DC 16 V; czas przełączania min. 20 ms „ON” i min. 20 ms „OFF”; heartbeat 1 s
• Wejścia temperatury (B1, B2): LG-Ni 1000; zakres 0…50 °C; prąd czujnika 0,5 mA; rozdzielczość 0,1 K; dokładność (25 °C, bez uwzględnienia oporności przewodu) max. 0,5 K; heartbeat 10 s
• Wyjścia DC 0…10 V (YC1…YC3): 0…10 VDC (pod/za zakresem: DC -0,1…10,5 V); prąd wyjścia max. 1,5 mA; rozdzielczość 11 bit (100 mV); stała czasowa 100 ms; odporne na zwarcie
• Zasilanie urządzeń polowych AC 24 V (G, G0): max. 6 VA
• Wyjście przekaźnikowe (nagrzewnica): styk NO, monostabilny; max. AC 250 V, 10 A; max. 1,8 kW; wymagany dodatkowy bezpiecznik max. 10 A
• Wyjście przekaźnikowe (wentylator): styk NO, monostabilny; max. AC 250 V (min. AC 19 V); prąd znamionowy R/L max. AC 5 A / 4 A (cosφ = 0.6); udar prądowy 200 ms max. 20 A
• KNX PL-Link: interfejs izolowany galwanicznie, transceiver TP-UART; prąd magistrali 5 mA; prędkość transmisji 9,6 kbps
• Stopień ochrony obudowy: IP30 z osłoną zacisków (przy montażu naściennym, bez szyny); IP20 dla innego montażu
• Temperatura pracy: 0…50 °C
• Wilgotność pracy: < 85% r.h.
• Transport/magazynowanie: -25…70 °C; < 95% r.h.
• Norma produktu: EN 60730-1
• Certyfikacja UL (US): UL 916
• Masa: 0,603 kg / 0,641 kg

Montaż

• Pozycja montażu: dowolna
• Montaż na szynie DIN: EN50022-35x7.5 (zwalnianie wkrętakiem)
• Montaż naścienny: otwory montażowe w podstawie; śruby o średnicy maks. 3,5 mm; podstawa posiada podkładki dystansowe
• Zapewnić odpowiednią cyrkulację powietrza chłodzącego oraz łatwy dostęp serwisowy.

Wymiary

• Bez osłon złącz: głębokość 62 mm, długość 110 mm, wysokość 90 mm
• Z osłonami złącz RXZ20.1 (opcjonalnie): głębokość 62 mm, długość 161 mm, wysokość 120 mm

Podsumowanie

Siemens RXM39.1 to praktyczny moduł I/O KNX PL-Link do systemu Desigo TRA, zaprojektowany do sterowania pojedynczym klimakonwektorem z poziomu sterownika pomieszczeniowego PXC3. Trzy wyjścia DC 0…10 V, wejścia dla czujników LG-Ni 1000, cztery wejścia dwustanowe oraz wyjścia przekaźnikowe dla wentylatora i nagrzewnicy pozwalają zbudować kompletny, estetyczny i serwisowalny punkt sterowania w instalacjach HVAC – z wygodnymi wyjmowanymi zaciskami i czytelną sygnalizacją serwisową.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt jest urządzeniem elektronicznym i po zakończeniu eksploatacji nie może być wyrzucany z odpadami komunalnymi. Należy go przekazać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego, zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowane osoby, zgodnie z dokumentacją producenta oraz lokalnymi przepisami instalacyjnymi.
• Moduł RXM39.1 jest zasilany napięciem AC 230 V. Przed montażem, podłączeniem, odłączeniem lub pracami serwisowymi należy bezwzględnie odłączyć zasilanie.
• Przed zdjęciem lub podłączeniem wyjmowanych zacisków należy upewnić się, że nie ma na nich napięcia. Niewłaściwe postępowanie grozi porażeniem elektrycznym, przepięciami oraz uszkodzeniem urządzenia.
• Zaciski 19...28 pracują z napięciem 230 V AC. Przewody podłączone do tych zacisków muszą być prowadzone przez uchwyty znajdujące się na obudowie urządzenia oraz odpowiednio zabezpieczone zgodnie z dokumentacją producenta.
• Obwody zasilania i wyjść przekaźnikowych muszą być zabezpieczone zewnętrznymi bezpiecznikami. Maksymalne zabezpieczenie zasilania: bezpiecznik 10 A lub wyłącznik nadprądowy zgodnie z dokumentacją producenta.
• Urządzenie nie posiada wewnętrznych bezpieczników dla przełączanych obwodów wyjść przekaźnikowych. Dobór przekrojów przewodów i zabezpieczeń musi być wykonany odpowiednio do obciążenia oraz lokalnych przepisów.
• Bezpotencjałowe wyjścia przekaźnikowe należy eksploatować wyłącznie w dopuszczalnych granicach obciążenia: Q14 maks. AC 250 V, 10 A (1,8 kW), Q34 maks. AC 250 V, 5 A.
• Elektryczne nagrzewnice podłączane do RXM39.1 muszą być wyposażone w oddzielny termostat bezpieczeństwa.
• Nie wolno podłączać przewodu Ethernet do gniazda narzędziowego RJ45. Gniazdo RJ45 służy wyłącznie do celów serwisowych i aktualizacji oprogramowania z użyciem odpowiedniego przewodu Siemens. Nieprawidłowe podłączenie może spowodować uszkodzenie sprzętu.
• Do gniazda narzędziowego RJ45 może podłączać się wyłącznie wykwalifikowany personel. Sąsiednie złącza mogą znajdować się pod napięciem.
• Przycisk serwisowy może być używany wyłącznie przez wykwalifikowany personel, szczególnie gdy osłona zacisków jest zdjęta, ponieważ sąsiednie złącza mogą być pod napięciem.
• Urządzenie należy stosować wyłącznie ze sterownikiem pomieszczeniowym serii PXC3. Użycie niezgodne z przeznaczeniem może powodować nieprawidłową pracę systemu.
• Moduł można montować na szynie DIN lub bezpośrednio na ścianie, w dowolnym położeniu, z zapewnieniem odpowiedniej wentylacji i dostępu serwisowego, zgodnie z dokumentacją producenta.
• Urządzenie przeznaczone jest do pracy w pomieszczeniach. Należy przestrzegać dopuszczalnych warunków środowiskowych pracy: temperatura 0...50°C, wilgotność względna poniżej 85%.
• W przypadku zwarcia lub przeciążenia może zadziałać wewnętrzne, termiczne, nieodwracalne zabezpieczenie. Takie urządzenie wymaga wymiany.
• Wejścia cyfrowe D1...D4 nie są przeznaczone do funkcji krytycznych czasowo, takich jak sterowanie oświetleniem lub roletami.
