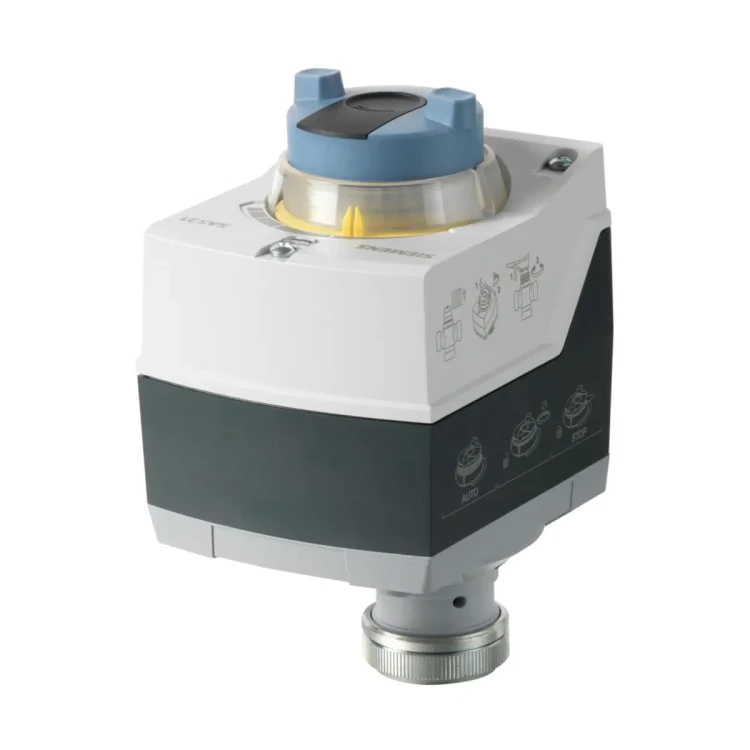

SAS31.00 Siłownik elektromechaniczny, skok 5,5 mm, 400 N, 3-stawny, 230 V AC, 150 s (zastępuje SQS35.00)

Siemens SAS31.00 to siłownik elektromechaniczny z serii ACVATIX, przeznaczony do bezpośredniego montażu na zaworach przelotowych i trójdrogowych Siemens o skoku 5,5 mm. Siłownik zasilany jest napięciem AC 230 V i sterowany sygnałem 3-stawnym (Y1/Y2). Zapewnia siłę 400 N, a czas przebiegu dla skoku nominalnego wynosi 120 s. Urządzenie posiada pokrętło sterowania ręcznego, wskaźnik położenia oraz sygnalizację stanu (LED).

Najważniejsze cechy

• Producent: Siemens
• Model: SAS31.00
• Nr magazynowy: S55158-A106
• Typ: siłownik elektromechaniczny do zaworów (skok 5,5 mm)
• Zasilanie: 230 V AC ± 15%
• Sygnał sterujący: 3-stawny (Y1 / Y2)
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 120 s
• Sprężyna powrotna: nie
• Sterowanie ręczne: tak
• Sygnał zwrotny położenia: brak
• Stopień ochrony obudowy: IP54

Zastosowanie

Siłownik SAS31.00 jest przeznaczony do sterowania zaworami Siemens o skoku 5,5 mm, stosowanymi jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych:

• VVG44../VXG44..
• VVG55..
• VVG549..

Z łącznikiem montażowym ASK30 siłownik może być także stosowany z dawnymi zaworami Landis & Gyr o skoku 4 mm lub 5,5 mm typu: X3i.., VVG45.., VXG45.., VXG46.., VVI51..

Funkcje i działanie

Sterowanie 3-stawne (Y1 / Y2)

• Siłownik sterowany jest sygnałem 3-stawnym poprzez zaciski Y1 lub Y2.
• Żądane położenie siłownika jest przenoszone na zawór.
• Siłownik 3-stawny musi być sterowany z odpowiedniego regulatora.

Obsługa lokalna i sygnalizacja

• Pokrętło sterowania ręcznego.
• Wskaźnik położenia.
• Sygnalizacja stanu (dioda LED).

Podłączenie elektryczne i okablowanie

• Częstotliwość: 45…65 Hz
• Typowy prąd rozruchowy (siłowniki 3-stawne bez ciągłego zasilania): 2,3 A
• Zaciski podłączeniowe: N – neutralny systemowy (SN), Y1 – sygnał sterujący (wysuwanie trzpienia), Y2 – sygnał sterujący (wsuwanie trzpienia)
• Przekroje przewodów: 0,75…1,5 mm² (AWG 20…16)
• Doprowadzenie kabli (EU): 1 otwór Ø16,4 mm (pod M16) oraz 1 otwór Ø20,5 mm (pod M20), długość gwintu maks. 9 mm
• Zewnętrzne zabezpieczenie linii zasilającej (EU): bezpiecznik zwłoczny 6…10 A lub wyłącznik nadprądowy maks. 13 A (char. B, C, D) albo zasilacz z ograniczeniem prądu do maks. 10 A

Dane techniczne

• Napięcie zasilające: 230 V AC ± 15%
• Pobór mocy (przy 50 Hz): 2,8 / 2,4 VA
• Czas przebiegu (skok 5,5 mm): 120 s
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Dopuszczalna temperatura czynnika w podłączonym zaworze: 1…130 °C
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): II (dla siłowników SAS31.. 230 V AC)
• Warunki otoczenia (praca): -5…55 °C, 5…95% r.h. (bez kondensacji)
• Temperatura transportu: -25…70 °C
• Temperatura składowania: -15…55 °C
• Masa (wersja z pokrętłem sterowania ręcznego): 0,4 kg

Montaż

• Bezpośredni montaż na zaworze – bez dodatkowych czynności.
• Do zastosowań na zewnątrz pomieszczeń należy stosować osłonę pogodową ASK39.2 (IP54 pozostaje bez zmian).

Wyposażenie dodatkowe

• ASC10.51 – przełącznik pomocniczy (nastawiane punkty przełączania), obciążalność 24…230 V AC, 6 (2) A, bezpotencjałowy
• ASK39.2 – osłona pogodowa

Podsumowanie

Siemens SAS31.00 to solidny siłownik 3-stawny AC 230 V o sile 400 N i skoku 5,5 mm, przeznaczony do zaworów Siemens w instalacjach grzewczych i klimatyzacyjnych. Bezpośredni montaż na zaworze, sterowanie Y1/Y2 oraz ręczna obsługa z sygnalizacją położenia i stanu ułatwiają uruchomienie i eksploatację w aplikacjach regulacji lub odcięcia.
