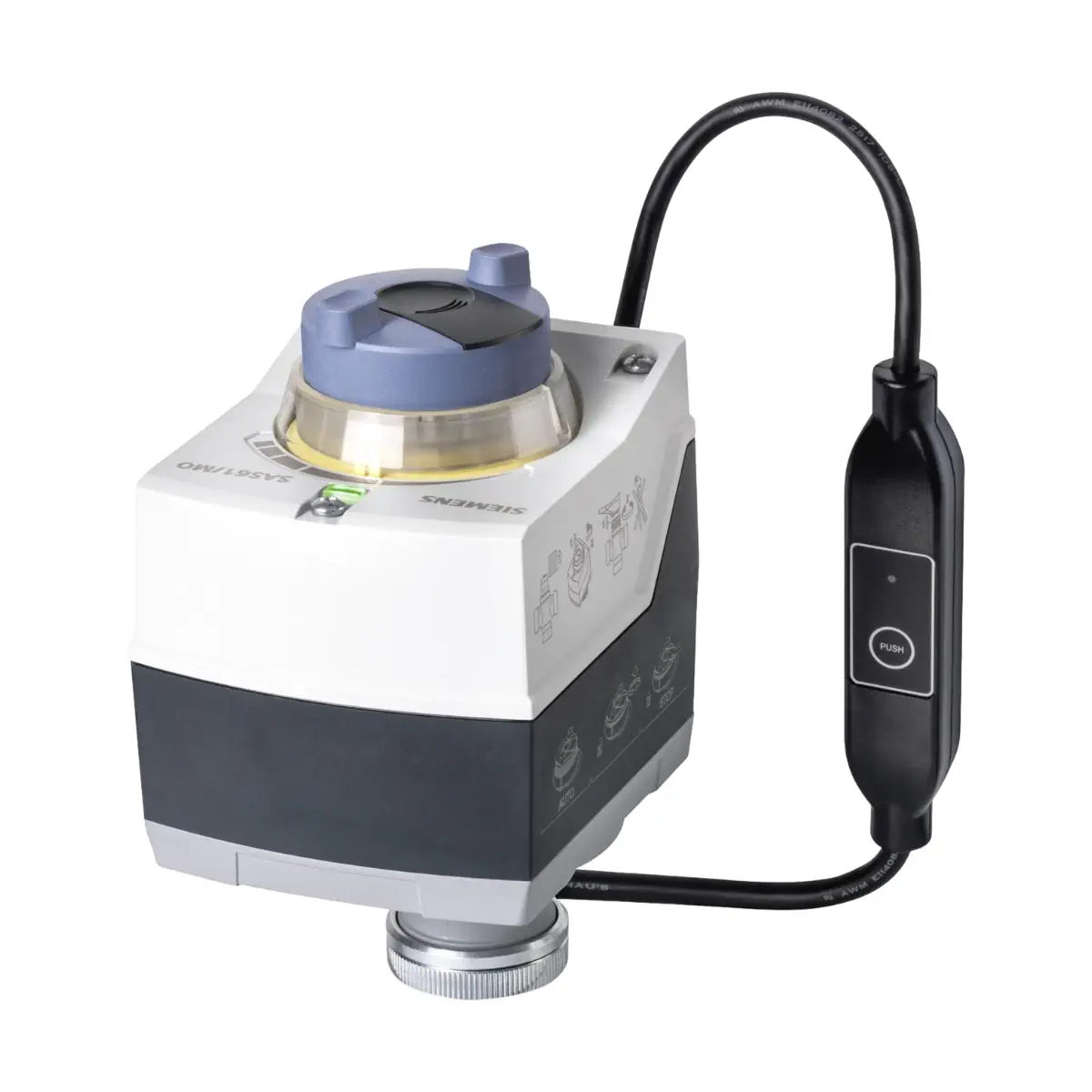

SAS61.03/MO Siłownik elektromechaniczny, skok 5,5 mm, 400 N, Modbus RTU, 24 V AC/DC, 30 s

SAS61.03/MO to elektromechaniczny siłownik do zaworów Siemens (ACVATIX) o sile 400 N i skoku 5,5 mm, zasilany 24 V AC/DC i wyposażony w komunikację Modbus RTU (RS-485, bez galwanicznej separacji). Przeznaczony jest do bezpośredniego montażu na zaworach (bez dodatkowych czynności) i współpracy z zaworami przelotowymi oraz trójdrogowymi stosowanymi jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych. Wersja /MO ma fabrycznie zamocowany kabel podłączeniowy.

Najważniejsze cechy

• Producent: Siemens
• Model: SAS61.03/MO
• Nr magazynowy: S55158-A121
• Typ: siłownik elektromechaniczny do zaworów o skoku 5,5 mm
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15%
• Komunikacja: Modbus RTU (RS-485, bez galwanicznej separacji)
• Pobór mocy (50 Hz): 6,0 / 5,2 VA
• Funkcje użytkowe: pokrętło sterowania ręcznego, wskaźnik położenia, sygnalizacja stanu (dioda LED)
• Stopień ochrony obudowy: IP54
• Temperatura czynnika w podłączonym zaworze: 1…130°C
• Miejsce montażu: wewnątrz pomieszczeń (SAS61../MO nie jest przeznaczony do stosowania na zewnątrz)
• Kabel podłączeniowy: montowany fabrycznie, długość 0,9 m, 5 x 0,75 mm²

Zastosowanie

Siłownik SAS61.03/MO służy do sterowania przelotowymi i trójdrogowymi zaworami Siemens o skoku 5,5 mm:

• VVG44.. / VXG44..
• VVG55..
• VVG549..

Z łącznikiem montażowym ASK30 może być także stosowany z dawnymi zaworami Landis & Gyr o skoku 4 mm lub 5,5 mm typu: X3i.., VVG45.., VXG45.., VXG46.., VVI51...

Funkcje i działanie

Komunikacja Modbus RTU (RS-485)

• Protokół: Modbus RTU
• Interfejs: RS-485, bez galwanicznej separacji
• Liczba węzłów: maks. 32
• Zakres adresowania: 1…247 / 255 (nastawa fabryczna: 255)
• Formaty transmisji: 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 (nastawa fabryczna: 1-8-E-1)
• Prędkość transmisji (kBaud): Auto / 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 (nastawa fabryczna: Auto)
• Terminator magistrali: 120 Ω (włączany elektronicznie; nastawa fabryczna: wyłączony)

Kalibracja, detekcja gniazda i ochrona

• Kalibracja przeprowadzana jest podczas uruchomienia – siłownik przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Detekcja gniazda zaworu realizowana jest na podstawie wielkości wywieranej siły; po kalibracji dokładny skok zaworu jest zapamiętywany w pamięci siłownika.
• Detekcja ciał obcych: po napotkaniu przeszkody podejmowane są 3 próby jej pokonania; po niepowodzeniu siłownik podąża za wartością zadaną tylko w ograniczonym zakresie, a dioda LED miga na czerwono.

Podłączenie elektryczne (kabel fabryczny)

SAS61.03/MO posiada fabrycznie zamocowany kabel podłączeniowy 0,9 m, 5 x 0,75 mm² dla zasilania i magistrali Modbus RTU:

• G0 (SN): neutralny systemowy – czarny
• G (SP): potencjał systemowy 24 V AC / 24 V DC – czerwony
• REF: linia referencyjna (Modbus RTU) – fioletowy
• Bus +: (Modbus RTU) – szary
• Bus -: (Modbus RTU) – różowy

Dane techniczne

• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15%
• Częstotliwość: 45…65 Hz
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Pobór mocy (50 Hz): 6,0 / 5,2 VA
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…130°C
• Stopień ochrony: IP54 (wg EN 60529)
• Klasa izolacji (EN 60730): III
• Warunki pracy: -5…55°C, 5…95% r.h. (bez kondensacji)
• Transport: -25…70°C, <95% r.h.
• Składowanie: -15…55°C, 5…95% r.h.

Montaż

• Montaż bezpośredni na zaworach – bez dodatkowych czynności.
• SAS61../MO nie jest przeznaczony do stosowania na zewnątrz pomieszczeń.

Wyposażenie dodatkowe

• ASC10.51 – przełącznik pomocniczy (nastawiane punkty przełączania), obciążalność 24…230 V AC, 6 (2) A, bezpotencjałowy.
• ASK39.2 – osłona pogodowa (SAS61../MO nie jest przeznaczony do stosowania na zewnątrz pomieszczeń).

Podsumowanie

Siemens SAS61.03/MO to siłownik do zaworów o skoku 5,5 mm i sile 400 N, z zasilaniem 24 V AC/DC oraz komunikacją Modbus RTU (RS-485). Kalibracja przy uruchomieniu, detekcja gniazda zaworu i funkcje ochronne (w tym wykrywanie przeszkód) wspierają stabilną pracę w aplikacjach HVAC z zaworami Siemens serii VVG/VXG44, VVG55 i VVG549.
