SAS61.33/MO Siłownik elektromechaniczny, skok 5,5 mm, 400 N, Modbus RTU, 24 V AC/DC, 30 s, sprężyna powrotna

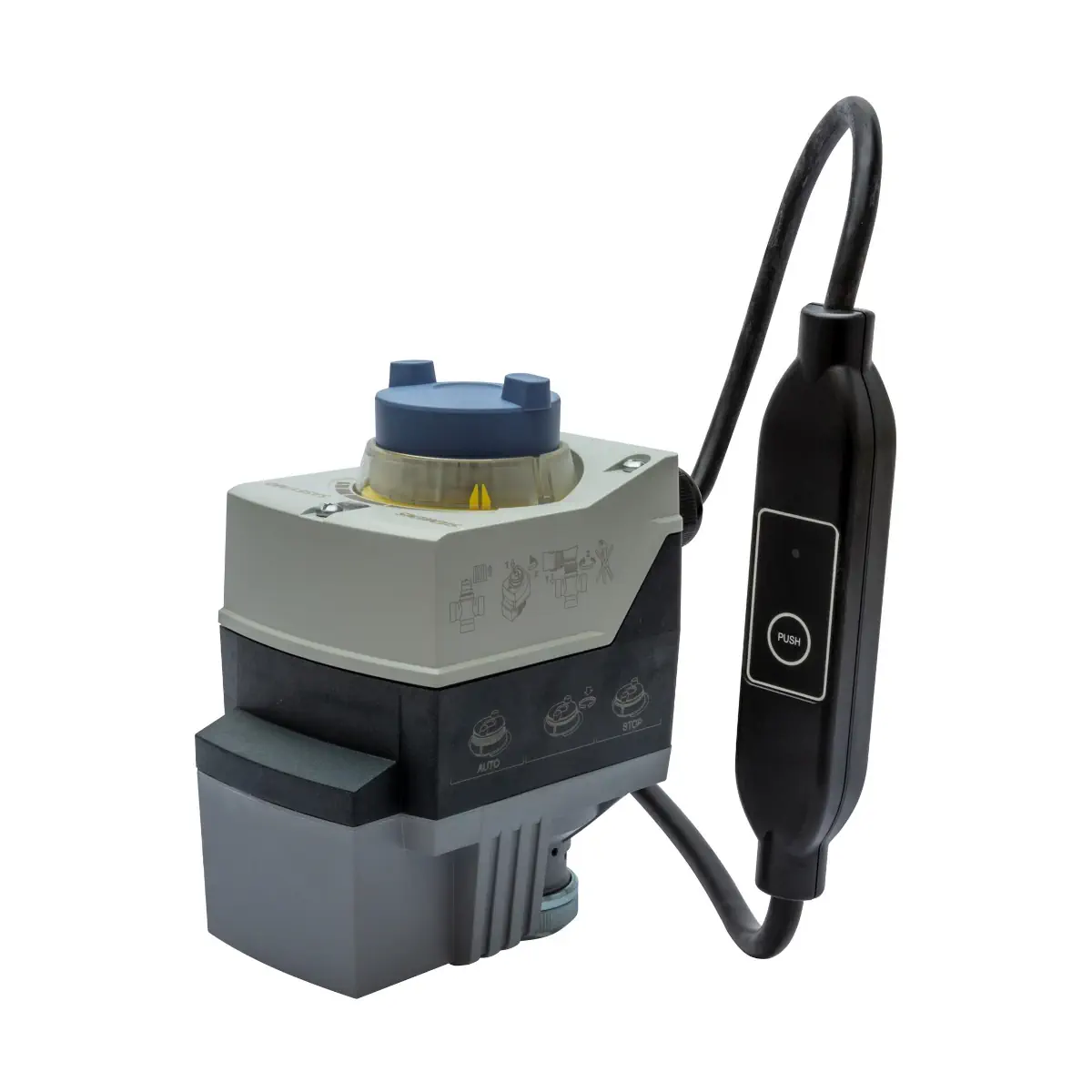

SAS61.33/MO to elektromechaniczny siłownik do zaworów Siemens ACVATIX o sile 400 N i skoku 5,5 mm, zasilany 24 V AC/DC i wyposażony w komunikację Modbus RTU (RS-485, bez galwanicznej separacji). Przeznaczony jest do bezpośredniego montażu na przelotowych i trójdrogowych zaworach Siemens o skoku 5,5 mm, stosowanych jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych. Siłownik posiada pokrętło sterowania ręcznego, wskaźnik położenia oraz sygnalizację stanu LED, a wersja /MO dostarczana jest z fabrycznie zamontowanym kablem podłączeniowym (0,9 m; 5 x 0,75 mm²).

Najważniejsze cechy

• Producent: Siemens
• Model: SAS61.33/MO
• Nr magazynowy: S55158-A122
• Typ: siłownik elektromechaniczny do zaworów (HVAC)
• Zasilanie: 24 V AC ±20% / 24 V DC +20% / -15% (lub 24 V AC klasa 2 – US)
• Komunikacja: Modbus RTU (RS-485, bez galwanicznej separacji)
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 30 s
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…130 °C
• Stopień ochrony obudowy: IP54
• Obsługa lokalna: pokrętło sterowania ręcznego, wskaźnik położenia, dioda LED
• Funkcje automatyczne: kalibracja przy uruchomieniu, detekcja gniazda zaworu, detekcja ciał obcych
• Okablowanie: fabrycznie zamontowany kabel 0,9 m (5 x 0,75 mm²)
• Masa: 0,55 kg

Zastosowanie

Siłownik SAS61.33/MO służy do sterowania przelotowymi i trójdrogowymi zaworami Siemens o skoku 5,5 mm, stosowanymi jako zawory regulacyjne lub odcinające w instalacjach grzewczych i klimatyzacyjnych. Jest przeznaczony do współpracy z zaworami Siemens:

• VVG44.. / VXG44..
• VVG55..
• VVG549..

Z łącznikiem montażowym ASK30 siłownik może być stosowany również z dawnymi zaworami Landis & Gyr o skoku 4 mm lub 5,5 mm typu: X3i.., VVG45.., VXG45.., VXG46.., VVI51...

Przy zastosowaniu z zaworami VVG549.. należy ustawić charakterystykę siłownika na liniową:

• Przełącznik DIL: przełącznik 2 na ON (liniowa).
• Modbus: rejestr nr 263 ustawić na 0 = liniowa (możliwe od wersji oprogramowania 2.0).

Funkcje i działanie

Modbus RTU (RS-485)

• Wartość zadana: 0…100% położenia zaworu
• Wartość rzeczywista: 0…100% położenia zaworu
• Sterowanie nadrzędne: Otwórz / Zamknij / Min / Maks / Stop
• Monitorowanie: monitorowanie wartości zadanej i tryb podtrzymania

Kalibracja i detekcja gniazda zaworu

• Podczas uruchomienia siłownik wykonuje kalibrację – przemieszcza się do krańcowych położeń zaworu i zapamiętuje zmierzone wartości.
• Siłownik wykrywa gniazdo zaworu na podstawie wielkości wywieranej siły; po kalibracji dokładny skok zaworu jest zapamiętywany w pamięci siłownika.

Detekcja ciał obcych

• Po napotkaniu przeszkody siłownik podejmuje 3 próby jej pokonania.
• Jeżeli próby zakończą się niepowodzeniem, siłownik podąża za sygnałem sterującym tylko w ograniczonym zakresie, a dioda LED miga na czerwono.

Komunikacja i okablowanie

• Protokół: Modbus RTU (RS-485), bez galwanicznej separacji
• Liczba węzłów: maks. 32
• Adresowanie: 1…247 / 255 (nastawa fabryczna: 255)
• Formaty transmisji: 1-8-E-1 / 1-8-O-1 / 1-8-N-1 / 1-8-N-2 (nastawa fabryczna: 1-8-E-1)
• Prędkość transmisji (kBaud): Auto / 9.6 / 19.2 / 38.4 / 57.6 / 76.8 / 115.2 (nastawa fabryczna: Auto)
• Terminator magistrali: 120 Ω, włączany elektronicznie (nastawa fabryczna: wyłączony)
• Kabel podłączeniowy (fabrycznie zamontowany): 0,9 m, 5 x 0,75 mm²

Przyporządkowanie żył kabla (SAS61../MO):

• G0 (SN): czarny
• G (SP) 24 V AC / 24 V DC: czerwony
• REF (linia referencyjna Modbus RTU): fioletowy
• Bus +: szary
• Bus -: różowy

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% / 24 V DC +20% / -15% (lub 24 V AC klasa 2 – US)
• Częstotliwość: 45…65 Hz
• Pobór mocy (50 Hz): 6,6 / 5,5 VA (druga wartość = pobór mocy podczas normalnej pracy)
• Siła nominalna: 400 N
• Skok znamionowy: 5,5 mm
• Czas przebiegu (skok nominalny): 30 s
• Dopuszczalna temperatura czynnika (w podłączonym zaworze): 1…130 °C
• Stopień ochrony: IP54 (wg EN 60529)
• Klasa izolacji (EN 60730): III
• Warunki pracy: -5…55 °C; 5…95% r.h. (bez kondensacji)
• Transport: -25…70 °C; <95% r.h.
• Składowanie: -15…55 °C; 5…95% r.h.
• Masa: 0,55 kg

Montaż i eksploatacja

• Montaż: bezpośrednio na zaworze, bez dodatkowych czynności montażowych.
• Konserwacja: siłownik nie wymaga konserwacji.
• Zastosowanie na zewnątrz: SAS61../MO nie jest przeznaczony do stosowania na zewnątrz pomieszczeń.

Wyposażenie dodatkowe

• ASC10.51 – przełącznik pomocniczy; nastawiane punkty przełączania, 24…230 V AC, 6 (2) A, bezpotencjałowy.

Podsumowanie

Siemens SAS61.33/MO to solidny siłownik elektromechaniczny 400 N o skoku 5,5 mm, zasilany 24 V AC/DC i sterowany poprzez Modbus RTU (RS-485). Bezpośredni montaż na zaworze, automatyczna kalibracja, detekcja gniazda zaworu i ciał obcych, a także lokalna obsługa (pokrętło, wskaźnik położenia, LED) czynią go praktycznym rozwiązaniem do instalacji HVAC wymagających komunikacji magistralowej.
