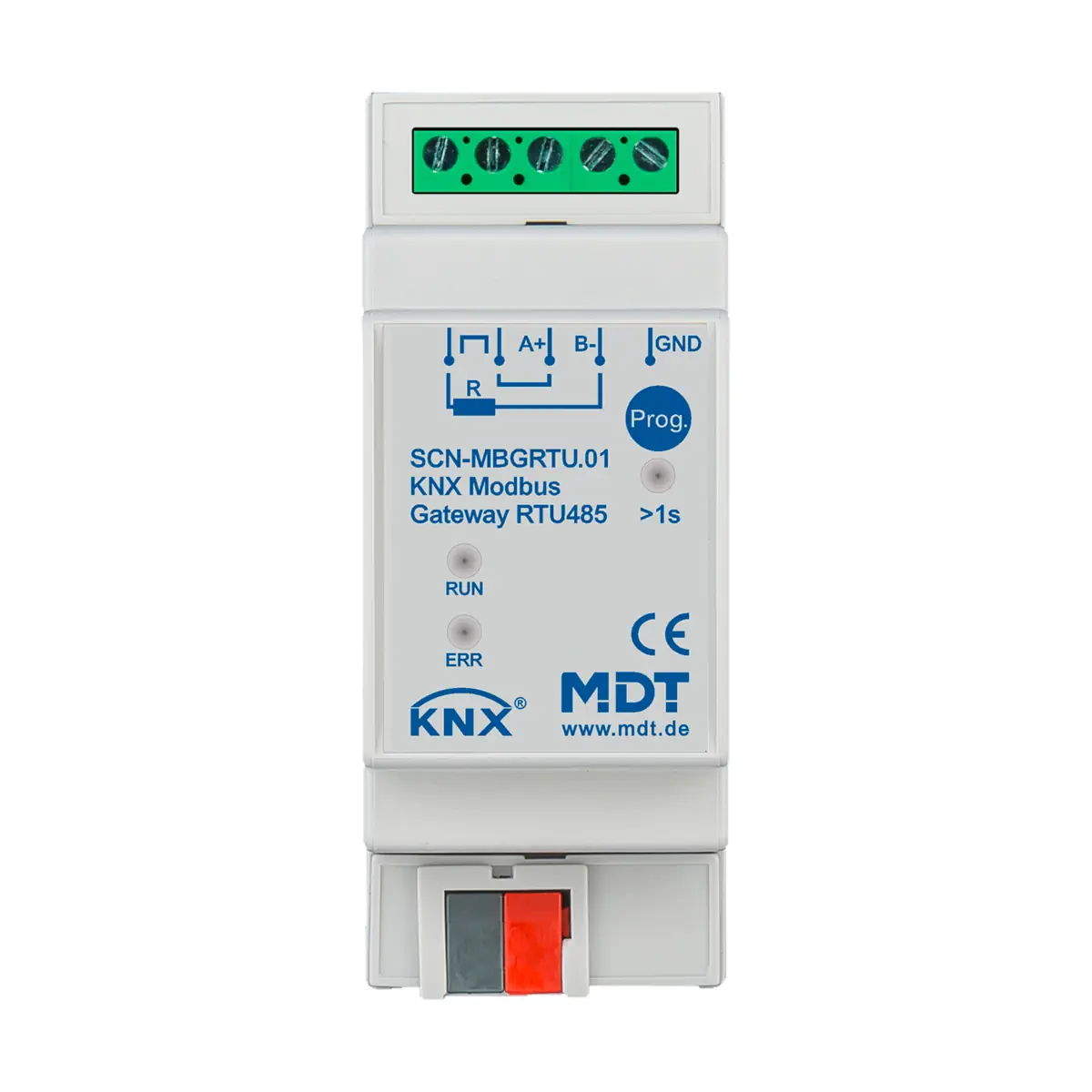

SCN-MBGRTU.01 KNX bramka Modbus RTU485, na szynę DIN, szerokość 2 moduły

SCN-MBGRTU.01 to bramka komunikacyjna KNX Modbus Gateway RTU485 firmy MDT, przeznaczona do dwukierunkowej wymiany danych pomiędzy Modbus a magistralą KNX. Urządzenie może pracować elastycznie jako Modbus Master lub Slave i służy do integracji z systemem KNX urządzeń zgodnych z Modbus, takich jak wallboxy, falowniki fotowoltaiczne, liczniki energii czy urządzenia klimatyzacyjne. Do dyspozycji użytkownika oddano do 200 swobodnie konfigurowanych kanałów, a zasilanie realizowane jest bezpośrednio z magistrali KNX, bez potrzeby stosowania dodatkowego zasilacza. Wersja SCN-MBGRTU.01 przeznaczona jest do montażu na szynie DIN 35 mm i zajmuje 2 moduły (2 TE).

Najważniejsze cechy

• Producent: MDT
• Model: SCN-MBGRTU.01
• Typ: bramka KNX Modbus Gateway RTU485
• Zastosowanie: dwukierunkowa integracja urządzeń Modbus z magistralą KNX
• Liczba kanałów: 200, dowolnie konfigurowanych
• Tryb pracy: Master/Slave wybierany oddzielnie dla każdego kanału
• Slave ID: indywidualnie ustawiane dla każdego kanału
• Skalowanie: proste ustawienia skalowania oraz przeliczanie zakresów wartości dla każdego kanału
• Funkcje matematyczne: konfigurowalne funkcje binarne i arytmetyczne dla każdego kanału
• Komunikacja Modbus: funkcjonalność Multi-Read/Write
• Read/Write: 2 obiekty na kanał
• Porównywanie wartości: 20 bloków porównawczych, każdy z 4 wartościami porównawczymi
• Status urządzenia: teksty komunikatów do prezentacji stanu urządzenia
• Obsługiwane typy danych: szeroka gama typów danych Modbus i KNX
• Zasilanie: bez dodatkowego zasilacza, bezpośrednio z KNX
• Separacja galwaniczna: Modbus i KNX-Bus są galwanicznie odseparowane
• Interfejs Modbus: RS485, 2-przewodowy
• Liczba uczestników Modbus: 32
• Transmisja Modbus: RTU, ASCII
• Rezystor terminujący: 120 Ω, aktywowany
• Stopień ochrony: IP20

Zastosowanie

Bramka SCN-MBGRTU.01 przeznaczona jest do integracji urządzeń komunikujących się przez Modbus z instalacją KNX. Umożliwia dwukierunkową wymianę danych i może być stosowana wszędzie tam, gdzie wymagane jest połączenie automatyki budynkowej KNX z urządzeniami wyposażonymi w interfejs Modbus.

• Wallboxy
• Falowniki fotowoltaiczne
• Liczniki energii
• Urządzenia klimatyzacyjne

Funkcje i działanie

Konfiguracja kanałów

• Urządzenie udostępnia 200 swobodnie konfigurowanych kanałów.
• Dla każdego kanału można osobno wybrać tryb Master lub Slave.
• Dla każdego kanału można indywidualnie ustawić Slave ID.
• Każdy kanał obsługuje funkcję Read/Write z 2 obiektami.

Przetwarzanie danych

• Dostępne są proste ustawienia skalowania.
• Możliwe jest przeliczanie zakresów wartości dla każdego kanału.
• Dla każdego kanału można skonfigurować funkcje matematyczne binarne i arytmetyczne.
• Urządzenie oferuje 20 bloków porównywania wartości, z których każdy pracuje z 4 wartościami porównawczymi.

Komunikacja i integracja

• Bramka obsługuje funkcjonalność Modbus Multi-Read/Write.
• Wspiera wiele typów danych Modbus i KNX, co ułatwia integrację różnych urządzeń.
• Do prezentacji stanu urządzenia dostępne są teksty komunikatów.
• Modbus i KNX są galwanicznie odseparowane.
• Urządzenie nie wymaga dodatkowego zasilania – zasilane jest bezpośrednio z KNX-Bus.

Dane techniczne

• Typ urządzenia: SCN Modbus Gateway
• Numer katalogowy: SCN-MBGRTU.01
• Szerokość montażowa: 2 TE / 36 mm
• Wymiary (wys. x szer. x gł.): 90 x 36 x 65 mm
• Masa netto: 0,072 kg
• Stopień ochrony: IP20
• Liczba uczestników Modbus: 32
• Fizyczny interfejs Modbus: RS485, 2-przewodowy
• Zasilanie Modbus: zintegrowane przez KNX-Bus
• Rodzaj transmisji Modbus: RTU, ASCII
• Rezystor końcowy: 120 Ω, aktywowany
• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Typowy pobór mocy z KNX-Bus: < 0,9 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny KNX: od ETS 5 (aktualna wersja)
• Temperatura pracy: 0…45°C
• Temperatura składowania: -20…+55°C
• Wilgotność powietrza: < 95%

Montaż i podłączenie

• Montaż: urządzenie modułowe REG na szynę DIN 35 mm
• Pozycja montażowa: dowolna
• Złącze Modbus: zacisk śrubowy na wkrętak płaski
• Przekrój przewodu dla zacisku śrubowego (1 żyła): 0,5…2,5 mm²
• Moment dokręcania zacisku śrubowego: 0,5 Nm
• Złącze KNX: wtykowa zaciskowa kostka KNX
• Średnica przewodu KNX: 0,6…0,8 mm, przewód jednodrutowy

Podsumowanie

MDT SCN-MBGRTU.01 to funkcjonalna bramka KNX/Modbus do montażu na szynie DIN, zaprojektowana do dwukierunkowej integracji urządzeń Modbus z systemem KNX. Dzięki 200 konfigurowanym kanałom, indywidualnym ustawieniom Master/Slave i Slave ID dla każdego kanału, obsłudze Multi-Read/Write, funkcjom skalowania i przeliczania wartości oraz zasilaniu bezpośrednio z KNX-Bus, model ten stanowi elastyczne rozwiązanie dla zaawansowanych instalacji automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznakowanie CE.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy przekazać do punktu selektywnej zbiórki zużytego sprzętu elektrycznego i elektronicznego, np. PSZOK lub innego uprawnionego punktu.
• Montaż i podłączenie do instalacji elektrycznej powinny wykonywać osoby posiadające kwalifikacje wymagane dla danego zakresu prac.
• Stosować źródło zasilania spełniające wymagania ochronne określone przez producenta urządzenia.

Pliki do pobrania:
SCN-MBGRTU.01 Karta katalogowa
