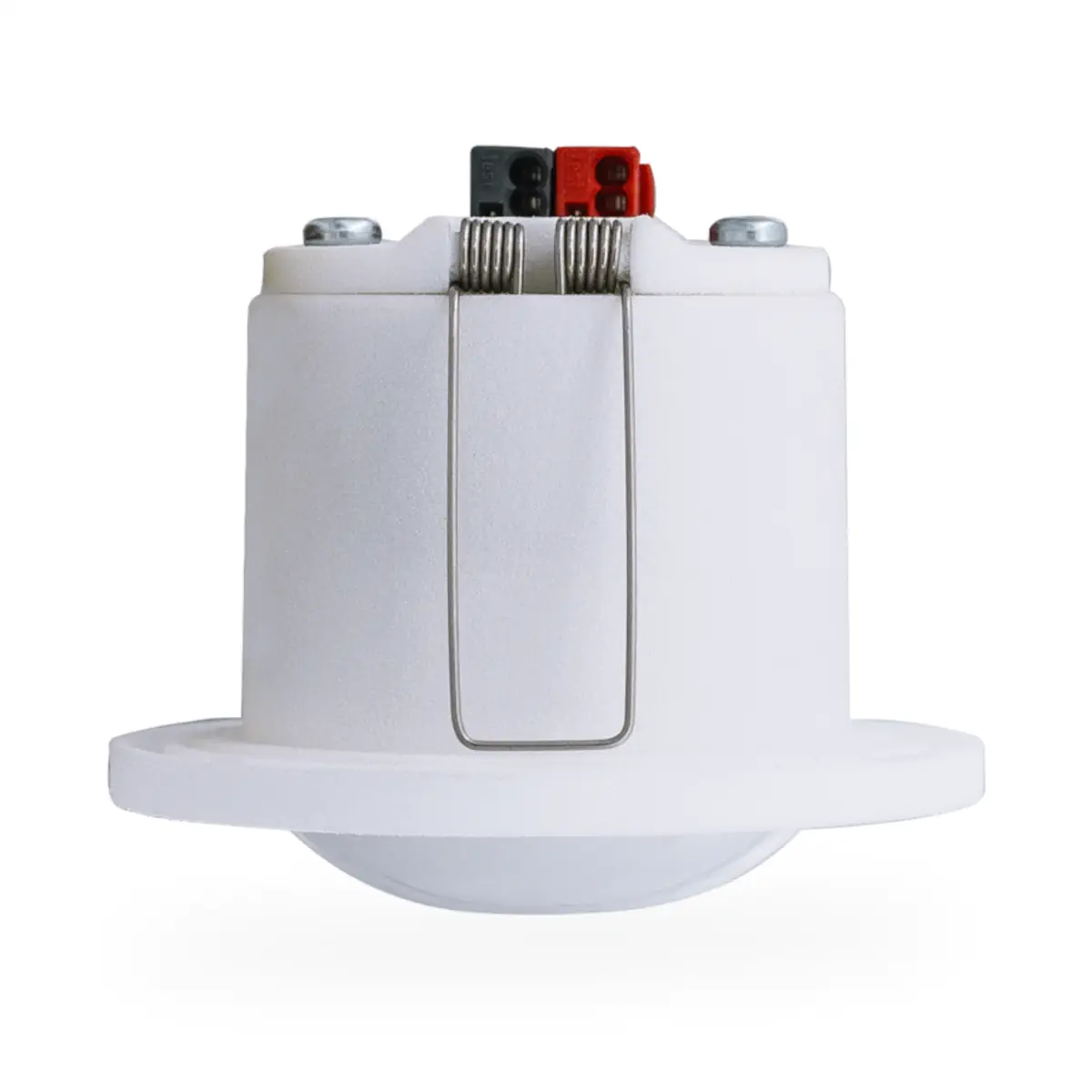

SCN-P360L3.03 KNX czujnik obecności 360° L3 TS, biały (Pure White) mat

SCN-P360L3.03 to sufitowy czujnik obecności KNX 360° firmy MDT, przeznaczony do montażu wpuszczanego w sufitach podwieszanych i pracy w suchych pomieszczeniach. Wersja ta wyposażona jest w 3 sensory piroelektryczne z soczewką, soczewkę o wysokiej rozdzielczości, zintegrowany czujnik temperatury oraz białe światło nocne LED. Urządzenie wykrywa ruch w polu 360° do średnicy 11 m oraz obecność do średnicy 5 m, a sensory mogą być elastycznie przypisywane do 3 kanałów oświetleniowych, 1 kanału HVAC i 1 kanału alarmowego / powiadomienia.

Najważniejsze cechy

• Producent: MDT
• Model: SCN-P360L3.03
• Typ: czujnik obecności KNX 360° z czujnikiem temperatury i światłem nocnym LED
• Montaż: wpuszczany, w suficie podwieszanym
• Zastosowanie: sterowanie oświetleniem, HVAC oraz funkcjami alarmowymi / powiadomienia w instalacjach KNX
• Zasilanie: magistrala KNX
• Interfejs KNX: TP-256 z obsługą Long Frame Support
• Kąt detekcji: 360°
• Zasięg: O 11 m
• Strefa obecności: O 5 m
• Wysokość montażu dla podanych zasięgów: maks. 4 m
• Liczba sensorów: 3 sensory piroelektryczne z soczewką
• Czułość: regulowana w 10 krokach
• Kanały: 3 kanały oświetleniowe, 1 kanał HVAC, 1 kanał alarmowy / powiadomienia
• Indywidualna ocena sensorów dla kanałów oświetleniowych
• Zintegrowany czujnik światła: zakres 5...1000 Lux
• Zintegrowany czujnik temperatury: zakres pomiarowy -10...+50 °C
• Światło nocne: zintegrowane białe LED
• Wejście: dla zewnętrznego przycisku z czasem zwolnienia
• Średnica otworu montażowego: O 44 mm
• Głębokość montażowa: 41 mm
• Wymiary: O 60 mm x 52 mm
• Stopień ochrony: IP20

Zastosowanie

SCN-P360L3.03 przeznaczony jest do detekcji obecności i ruchu w pomieszczeniach suchych, w instalacjach opartych o KNX. Dzięki 3 sensorom piroelektrycznym może obsługiwać równolegle różne funkcje automatyki pomieszczeniowej, takie jak sterowanie oświetleniem, funkcje HVAC oraz alarm / powiadomienie.

• 3 kanały oświetleniowe z elastycznym przypisaniem sensorów
• 1 kanał HVAC
• 1 kanał alarmowy / powiadomienia
• Zintegrowany czujnik temperatury, np. do przesyłania wartości do regulatora temperatury pomieszczenia

Funkcje i działanie

Detekcja i kanały

• 3 sensory mogą być elastycznie przypisywane do trzech różnych kanałów oświetleniowych, kanału alarmowego oraz kanału HVAC.
• Każdy kanał jest konfigurowany niezależnie i może mieć inny czas podtrzymania.
• Obiekt wyjściowy kanału może mieć postać 1 bitu (przełączanie), 1 bajtu (ściemnianie w %) lub sceny.
• Czułość wyzwalania i obecności może być ustawiana krokowo dla trybów dzień, noc i alarm.

Czujnik światła i funkcje dzień / noc

• Dzięki zintegrowanemu czujnikowi światła można niezależnie ustawić progi załączenia i wyłączenia dla trybów dzień i noc.
• Urządzenie oferuje rozbudowaną funkcję dzień / noc z drugim obiektem przełączającym.
• Funkcja short time presence służy do zmniejszenia zwłoki czasowej.

Dodatkowe funkcje

• Zintegrowane białe światło nocne LED.
• Funkcja światła orientacyjnego przy opuszczaniu pomieszczenia.
• Wejście dla zewnętrznego przycisku z czasem zwolnienia.
• Inteligentna funkcja przełączania między trybem automatycznym i ręcznym.
• Funkcja blokady i wymuszenia z czasem zwolnienia.
• Działanie czujnika może być modyfikowane przez ustawienia obiektów blokady i scen w aplikacji.

Kanał alarmowy

• Ograniczanie fałszywych zgłoszeń kanału alarmowego dzięki redukcji czułości i regulacji okna obserwacji.

Integracja KNX i konfiguracja

• Zasilanie: z magistrali KNX
• Interfejs KNX: TP-256 z Long Frame Support
• Aplikacja KNX: od ETS 4
• Uruchamianie i konfiguracja: za pomocą Engineering Tool Software (ETS)
• Typowy pobór mocy z magistrali KNX: < 0,3 W
• Maksymalna średnica żyły: O 0,8 mm, drut jednodrutowy

Dane techniczne

• Model: SCN-P360L3.03
• Kąt detekcji: 360°
• Zasięg: O 11 m
• Obecność: O 5 m
• Czułość: regulowana w 10 krokach
• Zakres czujnika światła: 5...1000 Lux
• Zakres pomiaru temperatury: -10...+50 °C
• Interfejs KNX: TP-256 z Long Frame Support
• Aplikacja KNX: od ETS 4
• Zasilanie: magistrala KNX
• Typowy pobór mocy z magistrali KNX: < 0,3 W
• Maksymalna średnica żyły: O 0,8 mm, drut jednodrutowy
• Temperatura otoczenia: 0...40 °C
• Stopień ochrony: IP20
• Wymiary (średnica x wysokość): O 60 mm x 52 mm
• Średnica otworu montażowego: O 44 mm
• Głębokość montażowa: 41 mm

Montaż

• Urządzenie przeznaczone jest do montażu wpuszczanego w sufitach podwieszanych.
• Średnica otworu montażowego: O 44 mm.
• Głębokość montażowa: 41 mm.
• Wymiary czujnika: O 60 mm x 52 mm.
• Instalacja powinna być wykonywana wyłącznie w suchych pomieszczeniach.
• Podane wartości zasięgu obowiązują przy maksymalnej wysokości montażu 4 m.

Podsumowanie

MDT SCN-P360L3.03 to rozbudowany czujnik obecności KNX 360° do montażu sufitowego, wyposażony w 3 sensory piroelektryczne, 3 kanały oświetleniowe, kanał HVAC, kanał alarmowy / powiadomienia, czujnik temperatury oraz białe światło nocne LED. Zasięg O 11 m, strefa obecności O 5 m, niezależna konfiguracja kanałów oraz obsługa ETS czynią z niego wszechstronne rozwiązanie do automatyki pomieszczeń w systemach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie przeznaczone jest do montażu podtynkowego w sufitach podwieszanych, z użyciem 2 sprężyn mocujących, zgodnie z dokumentacją producenta.
• Produkt należy montować wyłącznie w otworze montażowym o średnicy 44 mm oraz z zachowaniem wymaganej głębokości zabudowy 41 mm.
• Zalecana wysokość montażu wynosi od 2 do 4 m. Montaż poza zalecanym zakresem może pogorszyć działanie detekcji.
• Urządzenie jest przeznaczone do pracy wyłącznie w instalacjach KNX o napięciu 21...31 V DC SELV, nominalnie 30 V DC SELV.
• Podłączenie należy wykonać wyłącznie do magistrali KNX, przy użyciu odpowiedniego zacisku KNX oraz przewodów jednodrutowych o średnicy 0,6...0,8 mm.
• Przed podłączeniem lub pracami montażowymi należy upewnić się, że instalacja jest wykonana zgodnie z wymaganiami SELV dla obwodów niskonapięciowych.
• Produkt posiada stopień ochrony IP20, dlatego jest przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w miejscach suchych i nienarażonych na bezpośredni kontakt z wodą.
• Urządzenie należy eksploatować wyłącznie w temperaturze otoczenia od 0 do 40°C.
• Produkt należy przechowywać w temperaturze od -20 do +55°C.
• Dopuszczalna wilgotność powietrza wynosi poniżej 95%. Kondensacja pary wodnej jest niedopuszczalna.
• Nie należy używać urządzenia w warunkach powodujących skraplanie wilgoci, ponieważ może to doprowadzić do nieprawidłowego działania lub uszkodzenia produktu.
• Produkt wyposażony jest w czujniki obecności i temperatury; należy użytkować go wyłącznie zgodnie z przeznaczeniem określonym przez producenta.

Pliki do pobrania:
SCN-P360L3.03 Karta katalogowa
