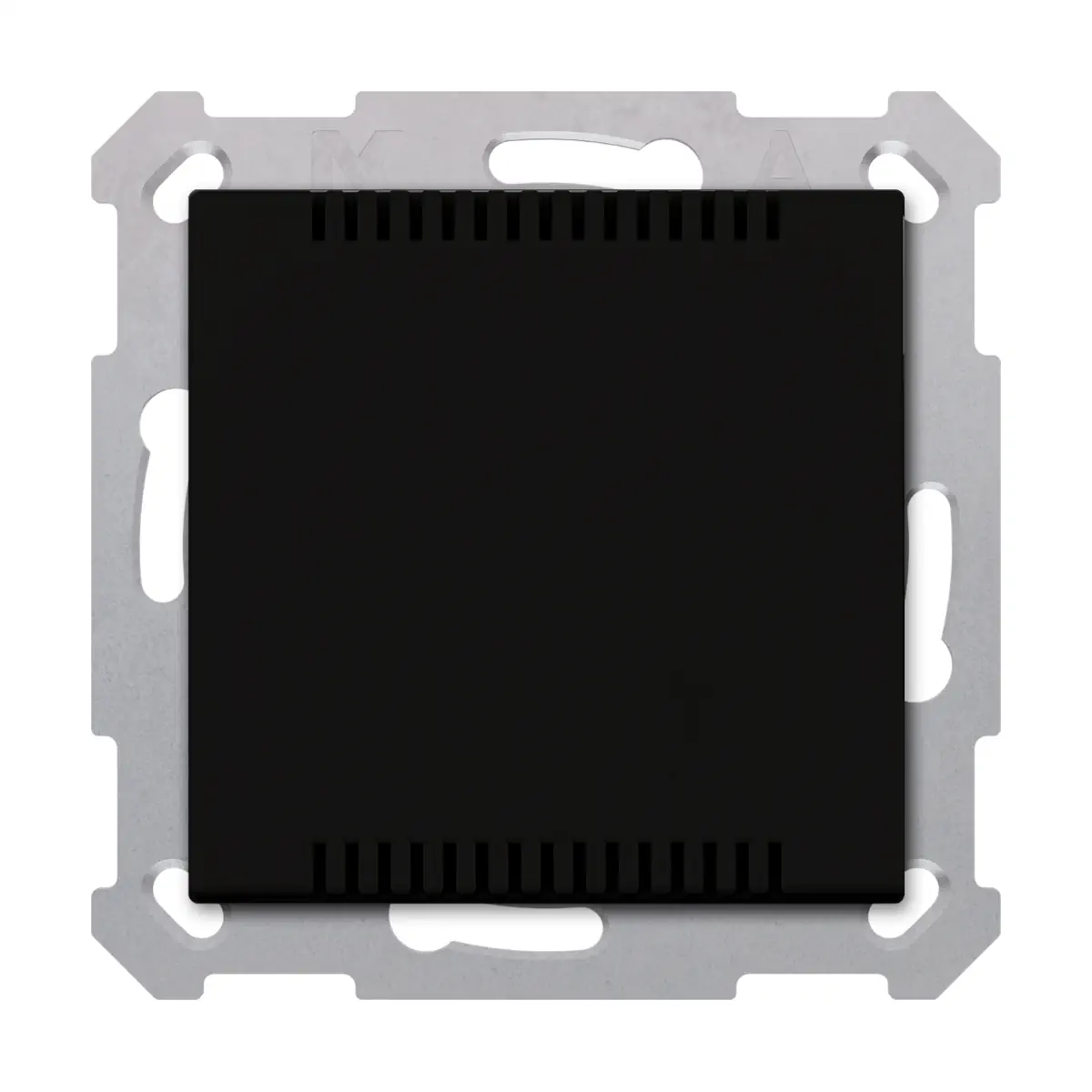

SCN-TS1UP06.01 KNX czujnik temperatury pomieszczenia 55, czarny mat

SCN-TS1UP06.01 to pokojowy czujnik temperatury KNX w wykończeniu czarny mat, przeznaczony do montażu w puszce instalacyjnej oraz do współpracy z osprzętem w standardzie 55 mm. Jest to wersja wyposażona w czujnik temperatury, oferująca wybieralne limity min./maks., alarm mrozu, alarm wysokiej temperatury oraz pamięć wartości minimalnej i maksymalnej. Urządzenie posiada zintegrowany sprzęgacz magistralny, a jego zakres pomiarowy wynosi -10 … +50 °C.

Najważniejsze cechy

• Model: SCN-TS1UP06.01
• Typ: pokojowy czujnik temperatury KNX
• Wersja: z czujnikiem temperatury
• Wykończenie: czarny mat
• Zakres pomiarowy: -10 … +50 °C
• Funkcje: wybieralne limity min./maks., alarm mrozu, alarm wysokiej temperatury, pamięć wartości min./maks.
• Kompatybilność: serie osprzętu 55 mm
• Montaż: w puszce instalacyjnej, z użyciem dołączonej ramki montażowej
• Sprzęgacz magistralny: zintegrowany
• Gwarancja: 3 lata

Zastosowanie

SCN-TS1UP06.01 przeznaczony jest do pomiaru temperatury w pomieszczeniach w instalacjach KNX. Dzięki wykonaniu w standardzie 55 mm nadaje się do integracji z wybranymi seriami osprzętu o tym formacie.

Funkcje i działanie

Pomiar temperatury

• Wbudowany czujnik temperatury do pomiaru temperatury w pomieszczeniu.
• Zakres pomiarowy: od -10 °C do +50 °C.

Limity i pamięć wartości

• Możliwość wyboru limitów minimalnych i maksymalnych.
• Pamięć wartości min./maks. umożliwia zapis wartości skrajnych.

Alarmy

• Alarm mrozu.
• Alarm wysokiej temperatury.

Kompatybilność i montaż

Urządzenie jest odpowiednie do serii osprzętu 55 mm, przykładowo:

• MDT assortment 55
• GIRA E2
• BERKER B3
• BERKER B7
• JUNG A 550
• Merten M-Pure

• Montaż w puszce instalacyjnej.
• Instalacja z użyciem dołączonej ramki montażowej.
• Urządzenie wyposażone w zintegrowany sprzęgacz magistralny.

Dane techniczne

• Model: SCN-TS1UP06.01
• System: KNX
• Typ urządzenia: pokojowy czujnik temperatury
• Wersja: z czujnikiem temperatury
• Wykończenie: czarny mat
• Zakres pomiarowy: -10 … +50 °C
• Funkcje alarmowe: alarm mrozu, alarm wysokiej temperatury
• Funkcje dodatkowe: wybieralne limity min./maks., pamięć wartości min./maks.
• Kompatybilność mechaniczna: osprzęt 55 mm
• Sposób montażu: montaż w puszce instalacyjnej
• Elementy montażowe: dołączona ramka montażowa
• Sprzęgacz magistralny: zintegrowany
• Gwarancja: 3 lata

Podsumowanie

SCN-TS1UP06.01 to czarny, matowy czujnik temperatury pomieszczenia KNX do osprzętu 55 mm, wyposażony w wbudowany czujnik temperatury, pamięć wartości min./maks. oraz alarm mrozu i wysokiej temperatury. Zakres pomiarowy -10 … +50 °C, montaż w puszce instalacyjnej z dołączoną ramką oraz zintegrowany sprzęgacz magistralny sprawiają, że jest to praktyczne rozwiązanie do instalacji KNX wymagających monitorowania temperatury w pomieszczeniu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do pomiaru temperatury w pomieszczeniach wewnętrznych.
• Stopień ochrony IP20 – urządzenie jest przeznaczone do stosowania wyłącznie wewnątrz budynków, w miejscach suchych.
• Nie stosować w warunkach powodujących kondensację wilgoci. Dopuszczalna wilgotność powietrza: poniżej 95%.
• Montaż urządzenia należy wykonywać jako montaż podtynkowy w puszce instalacyjnej, z użyciem dołączonego pierścienia nośnego.
• Urządzenie należy podłączać wyłącznie do magistrali KNX o napięciu znamionowym 30 V DC SELV, w zakresie 21…31 V DC SELV.
• Podłączenie KNX należy wykonywać przy użyciu zacisku wtykowego KNX, przewodem jednodrutowym o średnicy 0,6…0,8 mm.
• Urządzenie należy eksploatować wyłącznie w zakresie temperatur od -10 do +50°C.
• Produkt należy przechowywać w temperaturze od -20 do +55°C.
• Montaż możliwy w dowolnej pozycji, zgodnie z dokumentacją producenta.
• Urządzenie posiada zintegrowany czujnik temperatury i zintegrowany sprzęgacz magistrali; należy użytkować je wyłącznie zgodnie z przeznaczeniem i parametrami podanymi przez producenta.
