SHT50HP Grzejnik 50 W przyłącze 2-polowe 110-250V, plastikowy klips na szynę DIN

SHT50HP to kompaktowa grzałka PTC o mocy 50 W, zasilaniu 110–250 V AC/DC i stopniu ochrony IP20, przeznaczona do montażu na szynie DIN 35 mm (EN 50022) za pomocą plastikowego uchwytu. Samoregulujący rezystor PTC oraz radiator z ekstrudowanego, anodowanego aluminium zapewniają stabilne warunki temperaturowe w rozdzielnicach i szafach sterowniczych, ograniczając kondensację wilgoci i chroniąc komponenty przed niską temperaturą.

Najważniejsze cechy

• Producent: Alfa Electric
• Model: SHT50HP

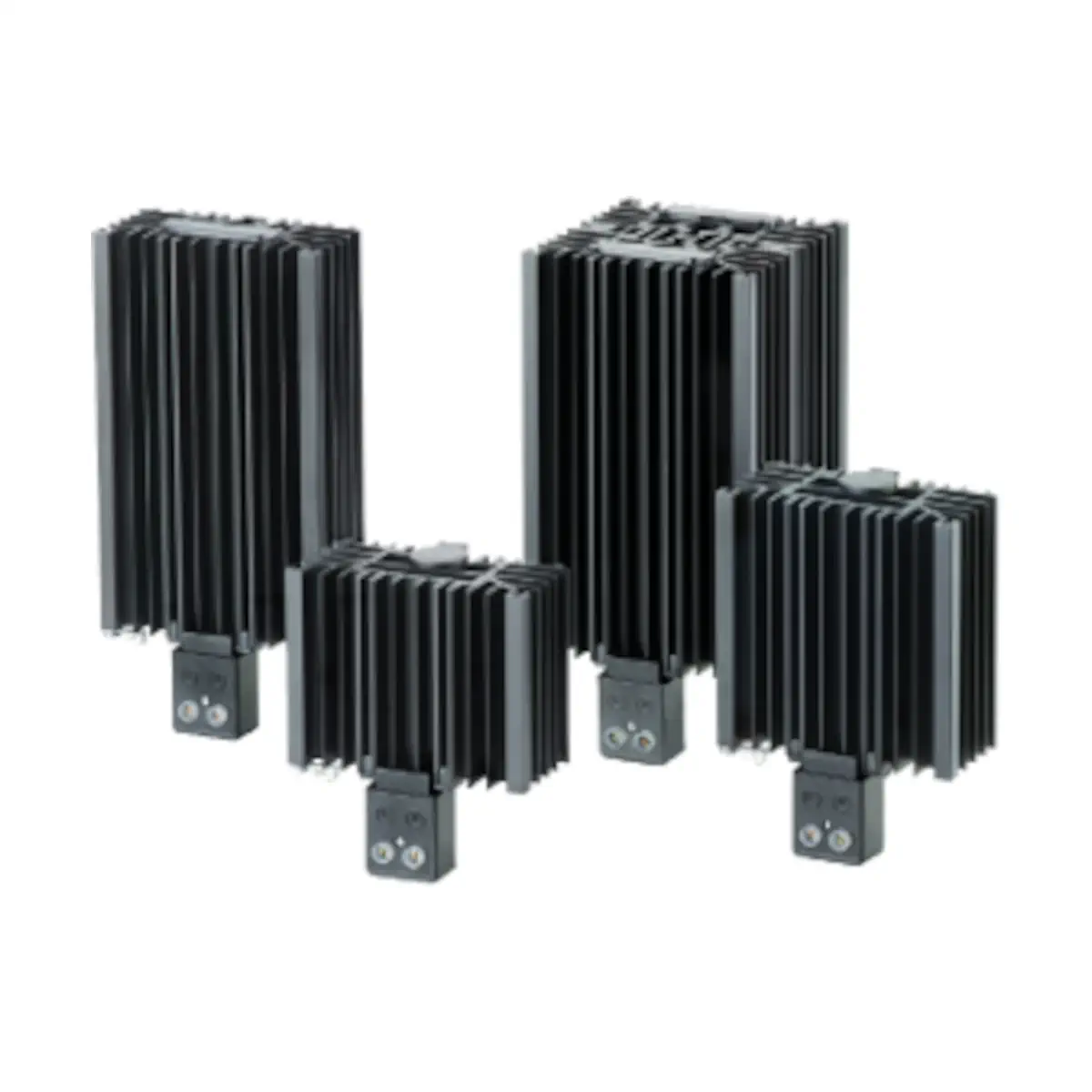

• Seria: SHT – grzałki PTC 25–150 W
• Moc grzewcza: 50 W (przy 20°C temperatury otoczenia)
• Zasilanie: 110–250 V AC lub DC
• Element grzejny: rezystor PTC, samoregulujący
• Prąd rozruchowy: 3,5 A
• Zalecany bezpiecznik zwłoczny: 4 A
• Połączenia elektryczne: 2 zaciski śrubowe dla przewodów linkowych lub jednodrutowych do 2,5 mm²
• Radiator: ekstrudowany profil aluminiowy, anodowany
• Montaż: plastikowy klips do montażu na szynie DIN 35 mm (EN 50022)
• Optymalne położenie montażu: pionowe – najlepsza efektywność cieplna
• Stopień ochrony: IP20 (EN 60529)
• Klasa ochronności: II
• Temperatura pracy: -45…+70°C
• Temperatura składowania: -45…+80°C
• Wymiary (W × S × G): 110 × 50 × 80 mm
• Masa (z opakowaniem): ok. 0,30 kg
• Zgodność / certyfikaty: CE

Zastosowanie

SHT50HP przeznaczona jest do dogrzewania i stabilizacji temperatury w rozdzielnicach, szafach sterowniczych oraz innych obudowach elektrycznych i elektronicznych. Idealnie sprawdza się w aplikacjach, w których konieczne jest ograniczenie kondensacji wilgoci, zapobieganie zbyt niskim temperaturom oraz zapewnienie bezawaryjnej pracy aparatury w szerokim zakresie warunków środowiskowych.

Budowa i funkcje

• Rezystor PTC, samoregulujący: wraz ze wzrostem temperatury rośnie rezystancja elementu, co naturalnie ogranicza moc grzewczą i zwiększa bezpieczeństwo eksploatacji.
• Aluminiowy radiator: anodowany profil z ekstrudowanego aluminium zapewnia dużą powierzchnię wymiany ciepła i równomierne rozprowadzanie temperatury.
• Montaż na szynie DIN: solidny klips umożliwia szybkie osadzenie grzałki na szynie 35 mm w standardzie EN 50022.
• Proste podłączenie: dwa zaciski śrubowe umożliwiają pewne przyłączenie przewodów o przekroju do 2,5 mm².
• Szeroki zakres zasilania: jeden model może pracować w typowych instalacjach 110–250 V AC lub DC, co upraszcza dobór i magazynowanie.

Dane techniczne

• Moc znamionowa: 50 W (przy 20°C)
• Zasilanie: 110–250 V AC/DC
• Prąd rozruchowy: 3,5 A
• Zalecany bezpiecznik: 4 A, charakterystyka zwłoczna
• Element grzejny: rezystor PTC, samoregulujący
• Połączenia: 2 zaciski śrubowe do 2,5 mm²
• Stopień ochrony: IP20
• Klasa ochronności: II
• Temperatura pracy: -45…+70°C
• Temperatura składowania: -45…+80°C
• Radiator: ekstrudowane aluminium, anodowane
• Montaż: klips na szynę DIN 35 mm EN 50022
• Wymiary: 110 × 50 × 80 mm
• Masa (z opakowaniem): ok. 0,30 kg
• Certyfikaty: CE

Akcesoria (regulacja temperatury i wilgotności)

• THR2: termostat NC 0–60°C
• THRV22: podwójny termostat NC 0–60°C / NO 0–60°C
• ETUH22: higrotermostat 0–60°C, 20–90% RH
• MUH: higrostat 10–90% RH

Podsumowanie

Alfa Electric SHT50HP to niezawodna grzałka PTC 50 W z montażem na szynie DIN 35 mm, przeznaczona do ochrony rozdzielnic i szaf sterowniczych przed niską temperaturą oraz kondensacją wilgoci. Samoregulujący element PTC, aluminiowy radiator, szeroki zakres napięcia zasilania oraz możliwość współpracy z termostatami i higrostatami sprawiają, że jest to uniwersalne rozwiązanie do wielu zastosowań przemysłowych i automatyki.

Wymiary 110 x 50 x 80

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie elektryczne klasy II, stopień ochrony obudowy IP20.
• Grzejnik SHT50HP jest przeznaczony do zasilania napięciem 110–250 V AC lub DC.
• Urządzenie posiada element grzejny typu PTC, samoregulujący.
• Moc grzewcza modelu SHT50 wynosi 50 W przy temperaturze otoczenia 20°C.
• Prąd rozruchowy dla modelu SHT50 wynosi 3,5 A.
• Zalecane jest zastosowanie bezpiecznika zwłocznego 4 A.
• Podłączenie elektryczne należy wykonać do 2 zacisków śrubowych, przeznaczonych do przewodu linkowego lub sztywnego o przekroju do 2,5 mm².
• Montaż i podłączenie powinny być wykonywane przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Urządzenie należy montować na szynie DIN 35 mm zgodnej z EN50022 za pomocą klipsa montażowego.
• Najlepszą wydajność pracy uzyskuje się przy montażu w pozycji pionowej.
• Nie należy używać urządzenia poza dopuszczalnym zakresem temperatury pracy określonym przez producenta: -45…+70°C.
• Urządzenie należy przechowywać w warunkach określonych przez producenta: -45…+80°C.
• Radiator urządzenia wykonany jest z anodowanego profilu aluminiowego; podczas pracy element grzejny i radiator mogą się nagrzewać, dlatego należy unikać dotykania urządzenia podczas pracy i bezpośrednio po odłączeniu zasilania.
• Ze względu na stopień ochrony IP20 urządzenie nie jest zabezpieczone przed wodą; należy montować je w odpowiedniej obudowie lub miejscu zapewniającym ochronę przed wilgocią, zabrudzeniem i przypadkowym dotknięciem elementów pod napięciem.
• Nie wolno przekraczać parametrów zasilania, prądu rozruchowego i zalecanego zabezpieczenia określonych w dokumentacji producenta.
• Przed montażem, demontażem, podłączeniem lub serwisowaniem należy odłączyć zasilanie.

Pliki do pobrania:
SHT50HP Karta katalogowa
