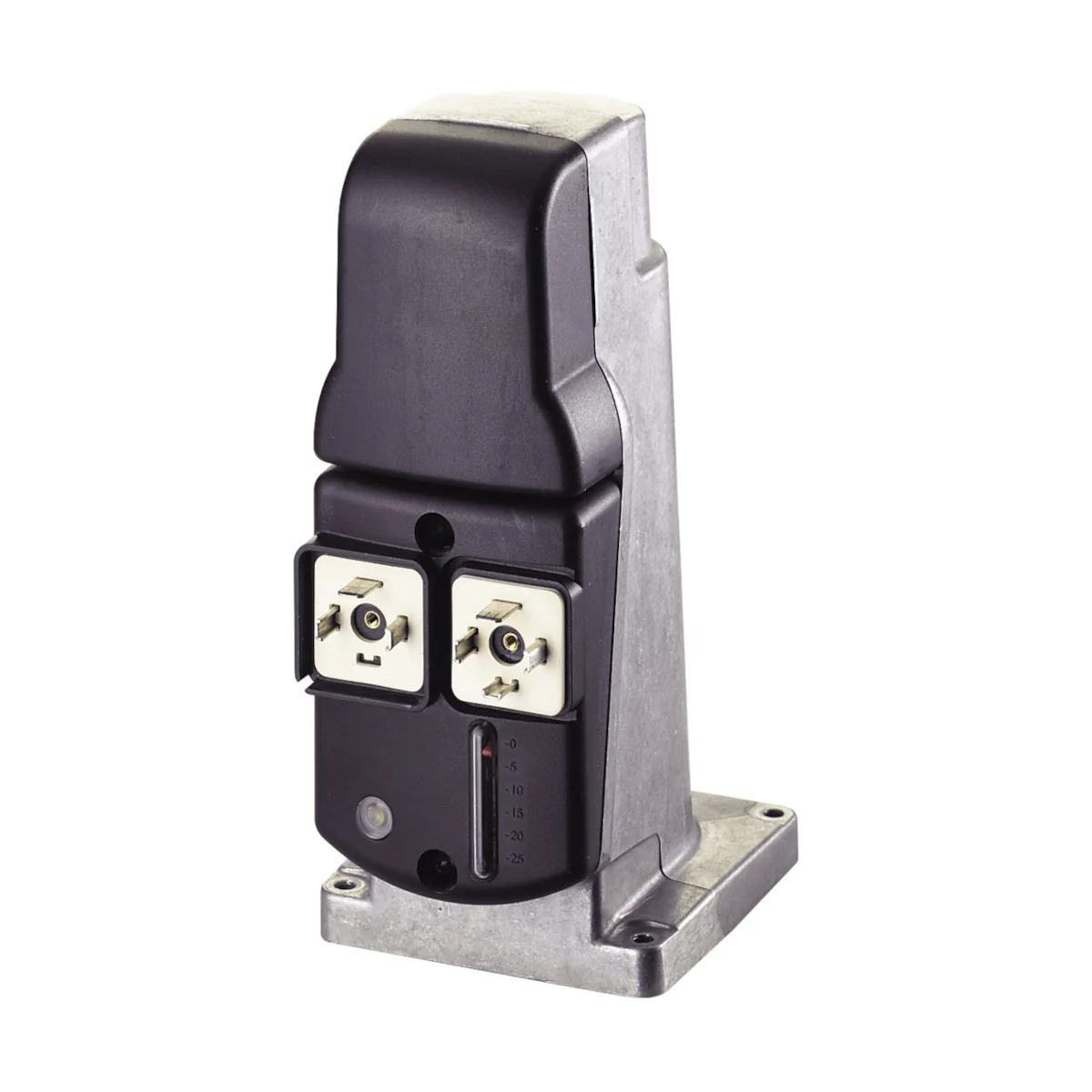

SKP15.000E2 Siłownik do zaworów gazowych, elektrohydrauliczny, powolne otwieranie i szybkie zamykanie, 1-stopniowy, bez wyłącznika krańcowego

SKP15.000E2 to elektrohydrauliczny siłownik do zaworów gazowych Siemens, przeznaczony do realizacji funkcji bezpiecznego odcięcia OTWÓRZ/ZAMKNIJ (zawór odcinający bezpieczeństwa) zgodnie z EN 161 – wyłącznie w połączeniu z zaworami Siemens VGx/VRx. Wersja E2 jest zasilana z sieci AC 230 V, a wykonanie .000 oznacza brak wyłącznika krańcowego oraz brak wskaźnika skoku zaworu. Siłownik otwiera zawór powoli i zamyka szybko, co jest szczególnie istotne w aplikacjach palnikowych.

Najważniejsze cechy

• Producent: Siemens
• Model: SKP15.000E2
• Typ: siłownik elektrohydrauliczny do zaworów gazowych (OTWÓRZ/ZAMKNIJ)
• Funkcja: zawór odcinający bezpieczeństwa w połączeniu z zaworami Siemens VGx/VRx (EN 161)
• Charakterystyka ruchu: powolne otwieranie, szybkie zamykanie
• Czas zamykania: < 1 s (przy wyłączeniu); skok do całkowitego zamknięcia maks. 0,6 s
• Prędkość otwierania (typowo): ok. 2 mm/s
• Pobór mocy: maks. 10 VA
• Stopień ochrony: IP54 (IP65 tylko z zestawem uszczelek AGA66 i z zamontowanymi wtykami)
• Wyposażenie modelu .000: bez wyłącznika krańcowego, bez wskaźnika skoku zaworu

Zastosowanie

Siłownik SKP15.000E2 wraz z zaworem jest przeznaczony w szczególności do zastosowań w gazowych instalacjach palnikowych (np. w kotłach gazowych), gdzie wymagane jest bezpieczne odcięcie gazu. Siłowniki SKPx5 nadają się do gazów z rodziny I...III.

Z siłownikiem SKP15 mogą być używane następujące zawory:

• VGG / VGF – gaz ziemny, rodziny gazów I...III
• VGD2 / VGD4 – gaz ziemny, rodziny gazów I...III
• VRD – gaz ziemny; biogaz (z SKP15); rodziny gazów I...III
• VRF – biogaz (z SKP15)

W przypadku stosowania do gazów spoza rodziny I...III Siemens AG nie gwarantuje wytrzymałości i trwałości siłowników SKPx5.

Zasada działania

• Po przyłożeniu napięcia: uruchamia się pompa, która tłoczy olej i powoduje ruch tłoka w dół, co otwiera zawór (przeciw sile sprężyny zamykającej).
• Podczas pracy: pompa pozostaje pod napięciem do chwili wyłączenia.
• Po wyłączeniu lub zaniku napięcia: pompa zatrzymuje się, układ umożliwia szybki powrót i zawór zamyka się siłą sprężyny; skok do całkowitego zamknięcia następuje w maks. 0,6 s.

Podłączenie elektryczne

• Zasilanie: poprzez połączenie wtykowe zgodne z EN 175301-803-A.
• Wtyczka przyłączeniowa (akcesorium): AGA64 (zamawiana oddzielnie), 3-biegunowa (L, N, PE), Pg11, dla przewodu Ø 6...9 mm / maks. 1,5 mm².
• Uwaga montażowa: rozruch elektryczny może być przeprowadzony dopiero po zamontowaniu siłownika na zaworze (w przeciwnym razie może dojść do uszkodzenia siłownika).

Dane techniczne

• Napięcie sieciowe (Europa, wersja E2): AC 230 V −15% / +10%
• Częstotliwość: 50/60 Hz ±6%
• Pobór mocy: maks. 10 VA
• Zalecane zabezpieczenie: bezpiecznik 1 A zwłoczny
• Czas zamykania: < 1 s (przy wyłączeniu)
• Prędkość otwierania (typowo): ok. 2 mm/s
• Czas włączenia: 100%
• Klasa ochronności: I
• Stopień ochrony: IP54 (IP65 tylko z AGA66 i z zamontowanymi wtykami)
• Dopuszczalne media: w zależności od zastosowanego zaworu; rodzina gazów I...III
• Dopuszczalna temperatura otoczenia (praca): -10...+60°C (poniżej 0°C wydłużony czas otwarcia)
• Praca z ogrzewaniem (akcesorium AGA63.6A27): -20...+60°C
• Składowanie / transport: -15...+60°C, wilgotność <95% r.h.
• Dopuszczalne pozycje montażu: zawsze z pionowo stojącymi membranami
• Masa: ok. 1,1 kg

Montaż

• Kwadratowy układ otworów mocujących umożliwia montaż na zaworach VGx/VRx w maksymalnie czterech pozycjach (co 90°, w zależności od zaworu).
• Montaż oraz wymiana siłownika może nastąpić przy istniejącym ciśnieniu gazu; materiał uszczelniający nie jest potrzebny.
• Nie wolno ciągnąć za popychacz pompy (ryzyko uszkodzenia elementów pompy).
• Stopnie ochrony IP54/IP65 są możliwe tylko z zamontowanymi wtykami (IP54 zapewnione przez dociągnięcie centralnej śruby na wtyczce).

Podsumowanie

Siemens SKP15.000E2 to siłownik elektrohydrauliczny OTWÓRZ/ZAMKNIJ do aplikacji palnikowych, realizujący funkcję zaworu odcinającego bezpieczeństwa w połączeniu z zaworami Siemens VGx/VRx. Wersja na AC 230 V oferuje powolne otwieranie, bardzo szybkie zamykanie oraz niskie zużycie energii, a wykonanie .000 zapewnia prostą konfigurację bez wyłącznika krańcowego i bez wskaźnika skoku zaworu.

Pliki do pobrania:
SKP15.000E2 Karta katalogowa
