SKP15.001E2 Siłownik do zaworów gazowych, elektrohydrauliczny, powolne otwieranie i szybkie zamykanie, 1-stopniowy, z wyłącznikiem krańcowym

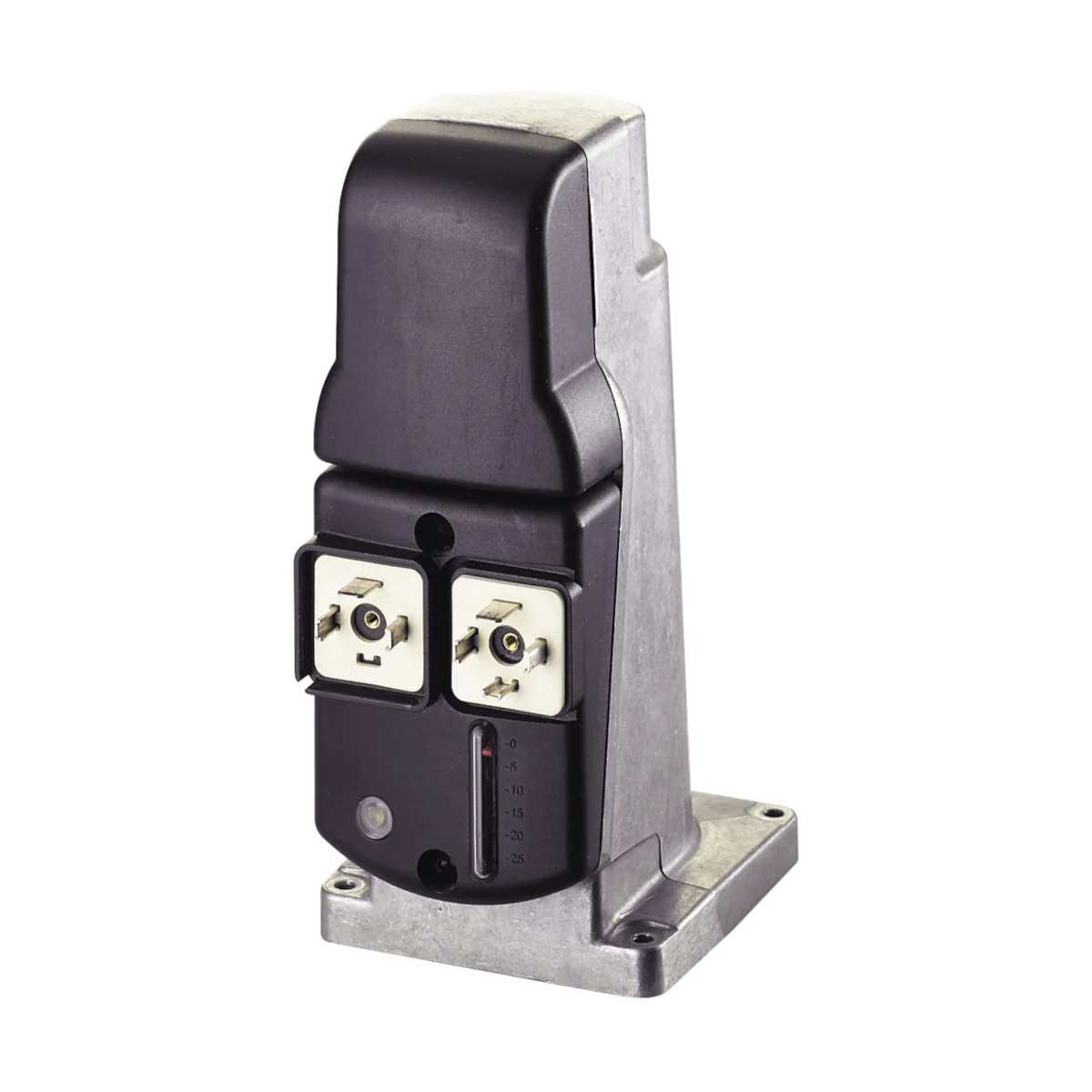

SKP15.001E2 to elektrohydrauliczny siłownik do zaworów gazowych Siemens, realizujący funkcję OTWÓRZ/ZAMKNIJ jako zawór odcinający bezpieczeństwa w połączeniu z zaworami VGx/VRx firmy Siemens. Wersja .001 wyposażona jest w wyłącznik krańcowy (fabrycznie ustawiony jako sygnalizacja położenia zamknięcia) oraz wskaźnik skoku zaworu. Siłownik otwiera się powoli i zamyka szybko, a zasilanie realizowane jest z sieci AC 230 V.

Najważniejsze cechy

• Producent: Siemens
• Model: SKP15.001E2
• Nr artykułu: BPZ:SKP15.001E2
• Typ: siłownik elektrohydrauliczny do zaworów gazowych (funkcja OTWÓRZ/ZAMKNIJ)
• Funkcja bezpieczeństwa: odcięcie OTWÓRZ/ZAMKNIJ zgodnie z EN 161 (w połączeniu z zaworami Siemens VGx/VRx)
• Charakterystyka ruchu: powolne otwieranie, szybkie zamykanie
• Wyłącznik krańcowy: tak (sygnalizacja położenia zamknięcia, nastawa fabryczna)
• Wskaźnik skoku zaworu: tak
• Sygnalizacja pracy: elektryczny wskaźnik stanu pracy (LED)
• Przyłącze elektryczne: wtykowe zgodnie z EN 175301-803-A (wtyki zamawiane oddzielnie)
• Stopień ochrony: IP54 (IP65 tylko z zestawem uszczelek AGA66 i z zamontowanymi wtykami)
• Rodzina gazów: I...III (w zależności od użytego zaworu)

Zastosowanie

Siłownik SKP15.001E2 wraz z zaworem tworzy kompletną jednostkę odcinającą gaz, przeznaczoną w szczególności do zastosowań w gazowych instalacjach palnikowych (np. w kotłach gazowych). Z siłownikiem SKP15 mogą być stosowane m.in. następujące zawory:

• VGG, VGF – gaz ziemny (rodziny gazów I...III)
• VGD2, VGD4 – gaz ziemny (rodziny gazów I...III)
• VRD – gaz ziemny; biogaz (z SKP15)
• VRF – biogaz (z SKP15)

Zastosowanie oraz dobór zaworu (w tym zwymiarowanie przepływu) należy oprzeć o dane zaworu użytego w aplikacji.

Zasada działania

• Po przyłożeniu napięcia następuje załączenie pompy; olej jest tłoczony do komory roboczej, co powoduje ruch tłoka w dół i otwieranie zaworu (wbrew sprężynie zamykającej).
• Przy wyłączaniu lub zaniku napięcia pompa zostaje zatrzymana, następuje powrót oleju i działanie sprężyny zamykającej, co powoduje szybkie zamknięcie zaworu.
• Układ przepływu powrotnego jest zwymiarowany tak, aby skok do całkowitego zamknięcia nastąpił w czasie maks. 0,6 s.

Podłączenie elektryczne

• Zasilanie siłownika: realizowane przez wtyk przyłączeniowy AGA64 (zgodny z EN 175301-803-A, wtyk zamawiany oddzielnie).
• Wyłącznik krańcowy (wbudowany): przyłącze przez wtyk AGA65 (zgodny z EN 175301-803-A, wtyk zamawiany oddzielnie).
• Uwaga eksploatacyjna: jeżeli wyłącznik krańcowy (CPI) jest zasilany napięciem sieciowym, wraz z wtyczką do urządzenia musi być poprowadzony także przewód ochronny.
• Moc załączalna wyłącznika krańcowego: 4 A (2 A, cosφ = 0,3); zalecany bezpiecznik 6 A zwłoczny.
• Stopień ochrony IP54/IP65: możliwy tylko z zamontowanymi wtykami (IP54 wymaga prawidłowego dociągnięcia centralnej śruby na wtyczce).

Dane techniczne (SKP15.001E2)

• Napięcie zasilania (Europa, wykonanie E2): AC 230 V –15% / +10%
• Częstotliwość: 50/60 Hz ±6%
• Pobór mocy (maks.): 10 VA (zalecany bezpiecznik 1 A zwłoczny)
• Czas zamykania: < 1 s (przy wyłączeniu)
• Prędkość otwierania, typowa: ok. 2 mm/s
• Czas włączenia: 100%
• Klasa ochronności: I
• Stopień ochrony: IP54 (IP65 tylko z AGA66)
• Dopuszczalne pozycje montażu: zawsze z pionowo stojącymi membranami
• Masa: ok. 1,1 kg
• Warunki pracy (otoczenie): -10…+60°C (poniżej 0°C wydłużony czas otwarcia); -20…+60°C z ogrzewaniem AGA63.6A27
• Warunki transportu i składowania: -15…+60°C, wilgotność <95% r.h.
• Rodzina gazów: I...III

Montaż i uruchomienie

• Kwadratowy układ otworów mocujących umożliwia montaż na zaworach VGx/VRx w maksymalnie czterech pozycjach (co 90°, w zależności od zaworu).
• Montaż oraz wymiana siłownika może nastąpić przy istniejącym ciśnieniu gazu; materiał uszczelniający nie jest potrzebny.
• Rozruch elektryczny można przeprowadzić dopiero po zamontowaniu siłownika na zaworze (w przeciwnym razie może dojść do uszkodzenia siłownika).
• Nie wolno ciągnąć za popychacz pompy (ryzyko uszkodzenia elementów pompy i poluzowania elementu mosiężnego).

Akcesoria (zamawiane oddzielnie)

• AGA64 – wtyczka połączeniowa napędu zaworu (EN 175301-803-A), 3-biegunowa, Ø 6…9 mm, max. 1,5 mm² / Pg11
• AGA65 – wtyczka połączeniowa wyłącznika krańcowego (EN 175301-803-A), 3-biegunowa, Ø 4,5…9 mm, max. 1,5 mm² / Pg11
• AGA66 – zestaw uszczelek do montażu między SKPx5 a zaworem (podwyższa stopień ochrony z IP54 do IP65)
• AGA63.6A27 – grzałka do pracy w niskich temperaturach otoczenia (-20…+15°C)

Podsumowanie

Siemens SKP15.001E2 to elektrohydrauliczny siłownik OTWÓRZ/ZAMKNIJ do zaworów gazowych, przeznaczony do realizacji funkcji odcięcia bezpieczeństwa w aplikacjach palnikowych. Zasilanie AC 230 V, szybkie zamykanie (< 1 s), wbudowany wyłącznik krańcowy (sygnalizacja zamknięcia) oraz wskaźnik skoku czynią go praktycznym rozwiązaniem do układów wymagających jednoznacznej, bezpiecznej funkcji odcinającej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie jako siłownik elektrohydrauliczny do zaworów gazowych Siemens w wykonaniu SKP15.001E2, z funkcją odcięcia bezpieczeństwa OTWARCIE/ZAMKNIĘCIE. Stosować wyłącznie w połączeniu z kompatybilnym zaworem i zgodnie z dokumentacją producenta.
• Posiada oznaczenie CE w zastosowaniach zgodnych z dokumentacją producenta i w odpowiedniej kombinacji z zaworem.
• Urządzenie elektryczne niskonapięciowe zasilane napięciem AC 230 V. Przed montażem, podłączeniem, demontażem lub serwisem należy odłączyć zasilanie.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nie otwierać obudowy urządzenia, nie ingerować w jego konstrukcję i nie dokonywać modyfikacji. Otwarcie urządzenia, wymiana części lub zmiana oryginalnej wersji odbywa się na własną odpowiedzialność i ryzyko oraz może pogorszyć funkcje bezpieczeństwa.
• W zastosowaniach z medium gazowym siłownik stanowi element urządzenia bezpieczeństwa. Stosowanie nieodpowiednich gazów lub składników gazu może spowodować utratę funkcji bezpiecznego odcięcia.
• Stosować wyłącznie z mediami i w warunkach dopuszczonych dla danej kombinacji zaworu i siłownika. Produkt przeznaczony do gazów rodziny I...III zgodnie z dokumentacją producenta.
• Po upadku, uderzeniu lub silnym wstrząsie urządzenia nie wolno uruchamiać, nawet jeśli nie widać uszkodzeń zewnętrznych, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Po każdej czynności montażowej lub serwisowej należy sprawdzić prawidłowość okablowania oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Podłączenie elektryczne należy wykonać wyłącznie przy użyciu wtyczki zgodnej z normą DIN EN 175301-803-A. Zastosowana wtyczka musi posiadać uchwyt odciążający przewód.
• Model SKP15.001E2 jest wyposażony w wyłącznik krańcowy. Jeżeli wyłącznik krańcowy jest zasilany napięciem sieciowym, do urządzenia należy doprowadzić również przewód ochronny.
• Rozruch elektryczny wolno przeprowadzać wyłącznie na zaworze z zamontowanym siłownikiem. Uruchomienie siłownika bez zamontowania na zaworze może spowodować uszkodzenie urządzenia.
• Nie wolno ciągnąć za popychacz pompy ani za element przekroczenia skoku. Może to spowodować poluzowanie części i uszkodzenie produktu.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu, zawsze z pionowo stojącymi membranami, zgodnie z dokumentacją producenta.
• Nie narażać urządzenia na bezpośrednie promieniowanie słoneczne, oblodzenie, zroszenie ani dostanie się wody. Może to pogorszyć funkcje bezpieczeństwa oraz stwarzać ryzyko porażenia prądem elektrycznym.
• Stopień ochrony IP54 jest osiągany tylko przy zamontowanych wtykach i prawidłowo dokręconej centralnej śrubie wtyczki. Wyższy stopień ochrony IP65 jest możliwy wyłącznie z odpowiednim zestawem uszczelek przewidzianym przez producenta.
• Siłownik otwiera się powoli i zamyka szybko. W przypadku wyłączenia zasilania lub jego zaniku zawór samoczynnie przechodzi do położenia zamkniętego, dlatego podczas prac montażowych i serwisowych należy uwzględnić możliwość automatycznego ruchu elementu wykonawczego.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne oraz olej hydrauliczny; należy go utylizować zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
