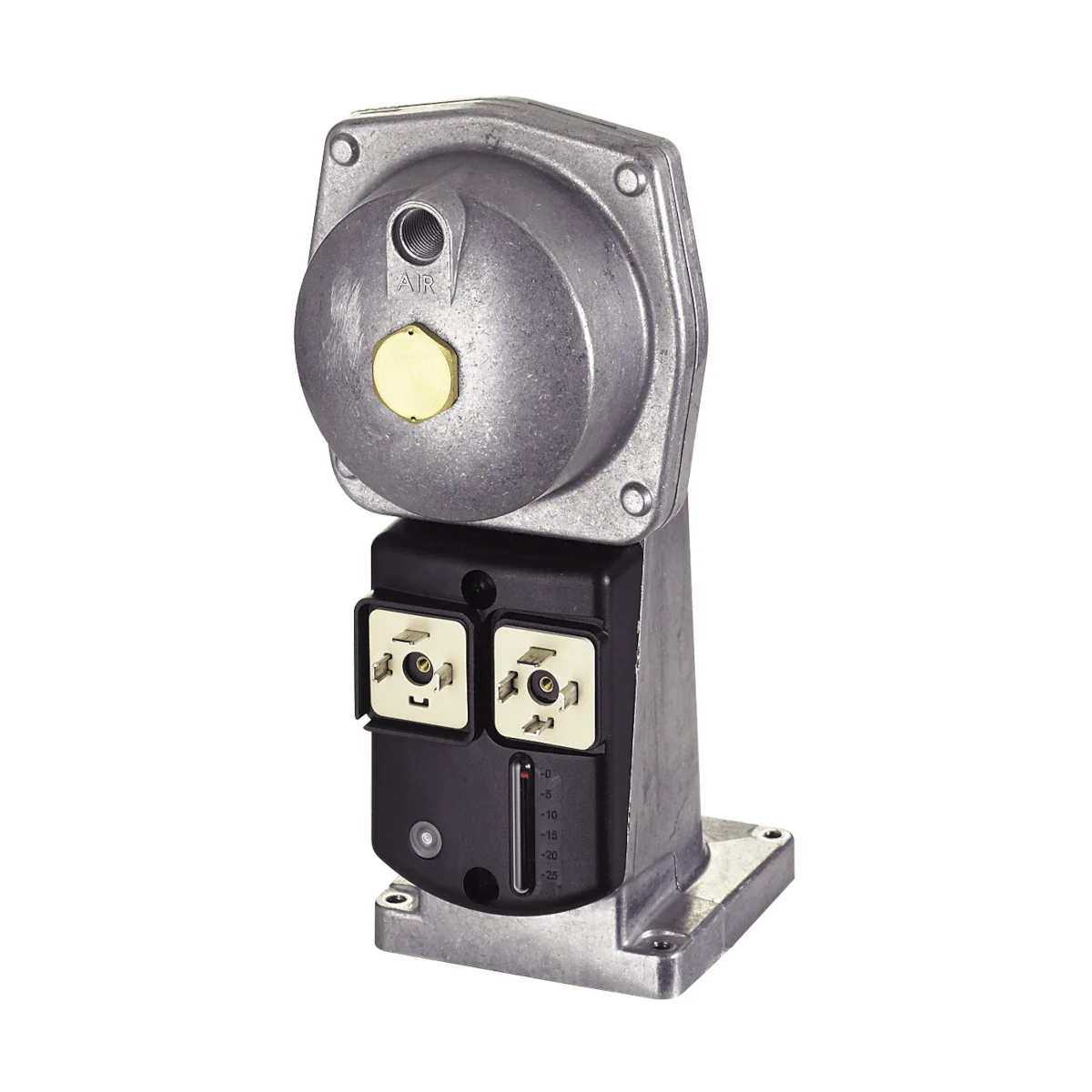

SKP25.001E2 Siłownik do zaworów gazowych, elektrohydrauliczny, powolne otwieranie i szybkie zamykanie, z regulatorem ciśnienia 0,05..2,2kPa, z wyłącznikiem krańcowym

SKP25.001E2 to elektrohydrauliczny siłownik do zaworów gazowych Siemens, który w połączeniu z zaworami Siemens VGx/VRx realizuje funkcję zaworu odcinającego bezpieczeństwa (OTWÓRZ/ZAMKNIJ) zgodnie z EN 161 oraz funkcję regulacji ciśnienia gazu zgodnie z EN 88. Wersja .001 jest wykonaniem z wyłącznikiem krańcowym (fabrycznie nastawionym), a wariant E2 jest przeznaczony do zasilania z sieci AC 230 V.

Najważniejsze cechy

• Producent: Siemens
• Model: SKP25.001E2
• Typ: elektrohydrauliczny siłownik do zaworów gazowych (seria SKPx5)
• Funkcja zespołu (z zaworem Siemens VGx/VRx): zawór odcinający bezpieczeństwa OTWÓRZ/ZAMKNIJ + regulator ciśnienia gazu
• Zasilanie: AC 230 V (–15% / +10%), 50/60 Hz (±6%)
• Zużycie mocy (maks.): 10 VA
• Czas zamykania: < 1 s (przy wyłączeniu)
• Charakterystyka pracy: powolne otwieranie i szybkie zamykanie
• Regulacja ciśnienia (wykonanie SKP25): do 2,2 kPa (z fabrycznie wbudowaną sprężyną standardową AGA29)
• Nastawa fabryczna: 1,5 kPa
• Wyłącznik krańcowy: wbudowany, nastawiony fabrycznie jako sygnalizacja pozycji zamknięcia
• Przyłącze elektryczne: połączenie wtykowe zgodne z EN 175301-803-A (napęd oraz wyłącznik krańcowy)
• Stopień ochrony: IP54 (IP65 możliwy tylko z zestawem uszczelek AGA66 i zamontowanymi wtykami)
• Klasa ochronności: I
• Masa (typowo dla SKP25): ok. 1,6 kg
• Rodziny gazów: I…III

Zastosowanie

SKP25.001E2 jest przeznaczony do pracy z zaworami gazowymi Siemens, a cały układ siłownik + zawór stosuje się w szczególności w gazowych instalacjach palnikowych oraz kotłach gazowych. Z siłownikiem SKPx5 mogą być używane m.in. następujące zawory:

• VGG, VGF
• VGD2, VGD4
• VRD (dla gazu ziemnego)

Siłowniki SKPx5 są przeznaczone do gazów z rodziny I…III.

Funkcje i działanie

OTWÓRZ/ZAMKNIJ oraz regulacja ciśnienia

• Po przyłożeniu napięcia następuje załączenie pompy, co powoduje ruch tłoka i otwarcie zaworu (wbrew sprężynie zamykającej).
• Przy wyłączaniu lub zaniku napięcia następuje szybkie zamknięcie; czas zamykania dla SKPx5 wynosi < 1 s.
• W wykonaniu SKP25 regulator ciśnienia gazu utrzymuje ciśnienie zgodnie z nastawą sprężyny wartości zadanej (standardowo do 2,2 kPa dla sprężyny AGA29).

Wyłącznik krańcowy (wbudowany)

• W SKP25.001E2 wyłącznik krańcowy jest zainstalowany i ustawiony fabrycznie jako wyłącznik pozycji zamknięcia.
• Moc załączalna: 4 A (2 A, cosφ = 0,3); zalecany bezpiecznik: 6 A zwłoczny.
• Podłączenie napięcia bezpiecznego jest niedozwolone.

Zakres nastawy ciśnienia (dla SKP25.001E2)

• Sprężyna standardowa (wbudowana): AGA29
• Zakres wartości zadanej: 0…2,2 kPa
• Nastawa fabryczna: 1,5 kPa
• Inne zakresy ciśnienia: możliwe dzięki wymianie sprężyny wartości zadanej (osprzęt)

Podłączenie elektryczne i okablowanie

• Napęd zaworu: przyłącze wtykowe poprzez wtyczkę AGA64 (EN 175301-803-A).
• Wyłącznik krańcowy (tylko wersje .xx1xx): przyłącze wtykowe poprzez wtyczkę AGA65 (EN 175301-803-A).
• Obsadzenie zestyków (złącze z przodu): napęd – zaciski N i L; wyłącznik krańcowy – zaciski 1, 2, 3 (styk przełączeniowy), zadziałanie dla położenia zawór zamknięty.

Dane techniczne

• Napięcie zasilania (E2): AC 230 V (–15% / +10%)
• Częstotliwość: 50/60 Hz (±6%)
• Pobór mocy (maks.): 10 VA
• Zalecane zabezpieczenie: bezpiecznik 1 A zwłoczny
• Czas zamykania: < 1 s (przy wyłączeniu)
• Prędkość otwierania (typowo): ok. 2 mm/s
• Czas włączenia: 100%
• Stopień ochrony: IP54 (IP65 tylko z AGA66; stopień ochrony IP54/IP65 możliwy tylko z zamontowanymi wtykami)
• Stopień zabrudzenia: 2
• Kategoria przepięciowa: III wg DIN EN 60730-1
• Dopuszczalne pozycje montażu: zawsze z pionowo stojącymi membranami
• Warunki pracy (typowo dla SKPx5): -10…+60°C (poniżej 0°C wydłużony czas otwarcia); -20…+60°C z ogrzewaniem AGA63.6A27
• Masa (typowo dla SKP25): ok. 1,6 kg
• Rodzina gazów: I…III

Montaż

• Kwadratowy układ otworów umożliwia montaż na zaworach VGx/VRx w maksymalnie czterech pozycjach (co 90°; zależnie od zaworu).
• Montaż oraz wymiana siłownika może nastąpić przy istniejącym ciśnieniu gazu; materiał uszczelniający nie jest potrzebny.
• Rozruch elektryczny wolno wykonać dopiero po zamontowaniu siłownika na zaworze.
• W wersjach z regulacją ciśnienia (SKP25) regulator posiada otwór oddechowy – należy zapobiec jego zablokowaniu po stronie aplikacji.

Podsumowanie

Siemens SKP25.001E2 to elektrohydrauliczny siłownik do zaworów gazowych z wbudowanym wyłącznikiem krańcowym oraz funkcją regulacji ciśnienia gazu (standardowo do 2,2 kPa, nastawa fabryczna 1,5 kPa). Zasilanie AC 230 V, szybkie zamykanie (< 1 s) oraz połączenie wtykowe zgodne z EN 175301-803-A czynią go praktycznym rozwiązaniem do palnikowych aplikacji gazowych – pod warunkiem stosowania wyłącznie w połączeniu z zaworami Siemens VGx/VRx.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do pracy jako elektrohydrauliczny siłownik do zaworów gazowych z regulatorem ciśnienia w połączeniu z odpowiednimi zaworami Siemens. Funkcja bezpieczeństwa odcięcia zgodnie z EN 161 dotyczy kombinacji siłownika z zaworem.
• W dokumentacji wskazano zgodność z wymaganiami dyrektyw i norm UE, w tym m.in. Dyrektywy niskonapięciowej, Dyrektywy EMC, Dyrektywy dotyczącej urządzeń ciśnieniowych oraz Rozporządzenia (UE) 2016/426 dla urządzeń spalających paliwa gazowe.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel specjalistyczny, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nie otwierać urządzenia, nie ingerować w jego konstrukcję i nie dokonywać modyfikacji. Jakiekolwiek otwarcie, wymiana części lub zmiana oryginalnej wersji odbywa się na własną odpowiedzialność i ryzyko.
• W zastosowaniach z medium gazowym produkt stanowi komponent urządzenia bezpieczeństwa. Użycie nieodpowiednich gazów lub składników gazu może spowodować utratę zabezpieczającej funkcji odcięcia.
• Produkt nadaje się do gazów z rodziny I...III. W przypadku stosowania z gazami nienależącymi do tej rodziny producent nie udziela gwarancji na wytrzymałość i trwałość siłownika.
• Po upadku lub silnym uderzeniu urządzenia nie wolno ponownie uruchamiać, nawet jeśli nie widać uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowość okablowania oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Jeżeli wyłącznik krańcowy jest zasilany napięciem sieciowym, do urządzenia należy doprowadzić również przewód ochronny. Należy stosować wtyczkę zgodną z DIN EN 175301-803-A oraz wyposażoną w uchwyt odciążający.
• Urządzenie elektryczne niskonapięciowe. Przed pracami instalacyjnymi i serwisowymi należy odłączyć zasilanie. Podłączenie elektryczne należy wykonywać zgodnie z dokumentacją producenta.
• Podłączenie napięcia oraz wyłącznika krańcowego realizowane jest przez połączenia wtykowe. Stopień ochrony IP54/IP65 jest możliwy tylko przy zamontowanych wtykach; IP65 dotyczy wyłącznie zastosowania z zestawem uszczelek AGA66.
• Siłownik należy montować wyłącznie w dopuszczalnych pozycjach montażu, zawsze z pionowo stojącymi membranami.
• Niedopuszczalne jest narażenie urządzenia na bezpośrednie promienie słoneczne lub oblodzenie.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz stwarzać ryzyko porażenia prądem elektrycznym.
• W wersjach z funkcją regulacji ciśnienia, w tym SKP25.001E2, regulator posiada otwór oddechowy. Po stronie aplikacji należy zastosować środki zapobiegające zablokowaniu tego otworu.
• Należy sprawdzić przyłącza przewodów impulsowych pod kątem prawidłowego osadzenia i szczelności. Przewody impulsowe muszą być poprowadzone możliwie najkrótszą drogą i bez wpływów zakłócających.
• Jeżeli dostępne ciśnienie gazu przekracza maksymalnie dopuszczalne ciśnienie robocze zaworu/siłownika, przed urządzeniem należy zastosować regulator ciśnienia.
• Po pomiarze ciśnienia należy ponownie zamknąć króciec pomiarowy i bezwzględnie sprawdzić szczelność. W przeciwnym razie występuje niebezpieczeństwo wycieku gazu, zagrożenia dla życia i zdrowia oraz szkód materialnych i środowiskowych.
• Rozruch elektryczny może być przeprowadzony na zaworze tylko przy zamontowanym siłowniku, w przeciwnym razie może dojść do uszkodzenia siłownika.
• Nie wyciągać popychacza pompy za element przekroczenia skoku. Może to spowodować obluzowanie części mosiężnej i uszkodzenie urządzenia.
• Podczas wyłączenia lub zaniku napięcia zawór zamyka się szybko dzięki sprężynie zamykającej. Należy uwzględnić to zachowanie podczas uruchamiania i serwisu instalacji.
• Produkt zawiera komponenty elektryczne i elektroniczne oraz olej hydrauliczny. Nie wyrzucać z odpadami komunalnymi; utylizować zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
