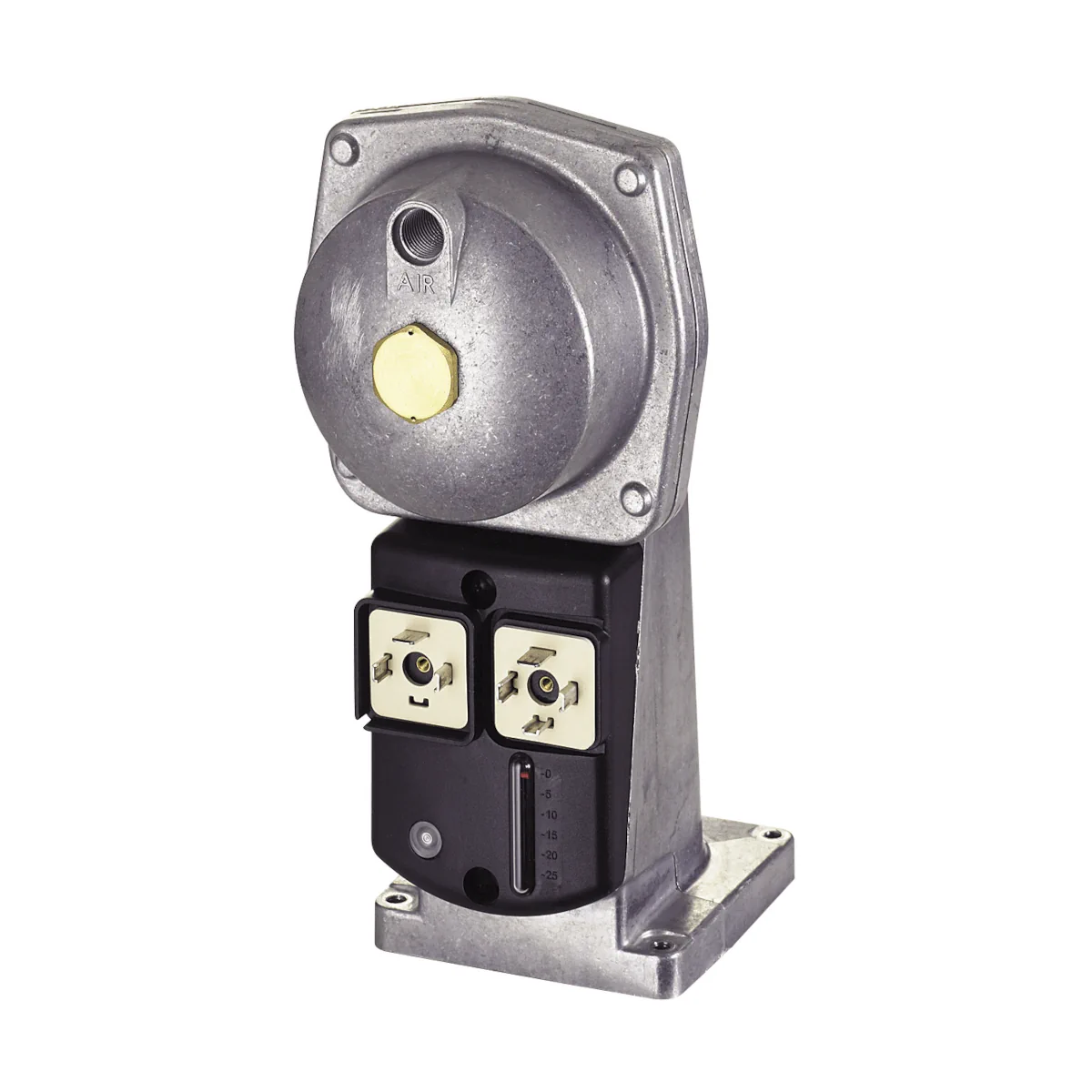

SKP25.003E2 Siłownik do zaworów gazowych, elektrohydrauliczny, powolne otwieranie i szybkie zamykanie, z regulatorem ciśnienia 0,05..2,2kPa, bez wyłącznika krańcowego

SKP25.003E2 to elektrohydrauliczny siłownik do zaworów gazowych Siemens, wyposażony w zabezpieczającą funkcję odcięcia OTWÓRZ/ZAMKNIJ (w połączeniu z zaworami VGx/VRx) oraz zintegrowany regulator ciśnienia gazu. Wersja .003 jest wykonaniem bez wyłącznika krańcowego, a oznaczenie E2 wskazuje zasilanie z sieci AC 230 V. Siłownik otwiera zawór powoli, a zamyka szybko (odcięcie przy zaniku zasilania), co odpowiada wymaganiom aplikacji palnikowych i kotłowych.

Najważniejsze cechy

• Producent: Siemens
• Model: SKP25.003E2
• Seria: SKPx5 (siłownik elektrohydrauliczny do zaworów gazowych)
• Funkcja: odcięcie bezpieczeństwa OTWÓRZ/ZAMKNIJ (EN 161) oraz regulacja ciśnienia (EN 88) w połączeniu z zaworami Siemens VGx/VRx
• Wersja wykonania: bez wyłącznika krańcowego
• Zasilanie: AC 230 V (–15% / +10%), 50/60 Hz (±6%)
• Pobór mocy (Europa, SKPx5.xxxEx): maks. 10 VA
• Charakterystyka ruchu: powolne otwieranie, szybkie zamykanie
• Czas zamykania: < 1 s (przy wyłączeniu)
• Hydraulika/napęd: pompa tłocząca olej w układzie elektrohydraulicznym
• Prędkość otwierania (typowa): ok. 2 mm/s
• Regulacja ciśnienia (wariant SKP25): do 2,2 kPa; inne zakresy możliwe dzięki wymiennej sprężynie wartości zadanej (osprzęt)
• Nastawa fabryczna: 1,5 kPa
• Rodziny gazów: I…III
• Stopień ochrony: IP54 (IP65 tylko z zestawem uszczelek AGA66; stopień IP54/IP65 możliwy tylko z zamontowanymi wtykami)
• Klasa ochronności: I
• Masa: ok. 1,6 kg

Zastosowanie

SKP25.003E2 wraz z zaworem tworzy kompletną jednostkę odcinającą i regulującą, przeznaczoną zwłaszcza do zastosowań w gazowych instalacjach palnikowych (w tym w kotłach gazowych). Siłownik może współpracować z zaworami Siemens:

• VGG / VGF (gaz ziemny, rodziny gazów I…III)
• VGD2 / VGD4 (gaz ziemny, rodziny gazów I…III)
• VRD (gaz ziemny, rodziny gazów I…III)

Przy stosowaniu gazów spoza rodziny I…III Siemens nie gwarantuje wytrzymałości i trwałości siłowników serii SKPx5.

Funkcje i zasada działania

Odcięcie i napęd elektrohydrauliczny

• Po przyłożeniu napięcia następuje załączenie pompy; olej jest tłoczony w układzie, co powoduje ruch tłoka i otwarcie zaworu wbrew sile sprężyny zamykającej.
• Przy wyłączaniu lub zaniku napięcia pompa zostaje zatrzymana, a zawór wraca do położenia bezpiecznego dzięki sprężynie. Układ powrotu jest zwymiarowany tak, aby zamknięcie do końca następowało w czasie maks. 0,6 s.

Regulacja ciśnienia gazu (SKP25)

• Wartość zadana ciśnienia gazu jest nastawiana manualnie poprzez przekręcenie śruby nastawczej oddziałującej na sprężynę wartości zadanej.
• Wersja SKP25.003E2 jest wykonaniem z regulatorem ciśnienia do 2,2 kPa (z wbudowaną sprężyną standardową) i nastawą fabryczną 1,5 kPa.
• Inne zakresy ciśnienia są możliwe poprzez zastosowanie wymiennej sprężyny wartości zadanej (osprzęt).

Podłączenie elektryczne

• Podłączenie napięcia: wyłącznie przez połączenie wtykowe zgodne z EN 175301-803-A (wtyczka przyłączeniowa AGA64 – osprzęt, zamawiana oddzielnie).
• Zabezpieczenie: bezpiecznik 1 A zwłoczny.
• Uwaga na stopień ochrony: IP54/IP65 jest możliwy tylko z zamontowanymi wtykami oraz przy prawidłowym dociągnięciu centralnej śruby wtyku.

Dane techniczne (dla SKP25.003E2)

• Napięcie zasilania: AC 230 V (–15% / +10%)
• Częstotliwość: 50/60 Hz (±6%)
• Pobór mocy: maks. 10 VA
• Czas zamykania: < 1 s (przy wyłączeniu)
• Prędkość otwierania (typowa): ok. 2 mm/s
• Stopień ochrony: IP54 (IP65 tylko z AGA66; dla SKP25 dodatkowo tylko z przymocowanymi kapturkami zamykającymi)
• Klasa ochronności: I
• Stopień zabrudzenia: 2
• Dopuszczalne ciśnienie robocze/gazu (dla SKP25.0): maks. 120 kPa
• Wielkość regulacyjna ciśnienia gazu (SKP25.0): 0,05…25 kPa (zależnie od sprężyn wartości zadanej); wykonanie SKP25.003E2 z regulatorem do 2,2 kPa
• Dopuszczalne ciśnienie kontrolne (PG): 100 kPa
• Dopuszczalne podciśnienie (PG): 20 kPa
• Warunki pracy: -10…+60°C (poniżej 0°C wydłużony czas otwarcia); -20…+60°C z ogrzewaniem AGA63.6A27 (osprzęt)
• Wilgotność: <95% wilg. wzgl.
• Wysokość ustawienia: maks. 2000 m n.p.m.
• Dopuszczalne pozycje montażu: zawsze z pionowo stojącymi membranami
• Masa: ok. 1,6 kg

Montaż – kluczowe wskazówki

• Kwadratowy układ otworów mocujących umożliwia montaż na zaworach VGx/VRx w maksymalnie czterech pozycjach (co 90°, zależnie od zaworu).
• Montaż i wymiana siłownika mogą odbywać się przy istniejącym ciśnieniu gazu; materiał uszczelniający nie jest potrzebny.
• Rozruch elektryczny wolno wykonać dopiero po zamontowaniu SKP25 na zaworze.
• W wykonaniu z funkcją regulacji ciśnienia regulator posiada otwór oddechowy – po stronie aplikacji należy zapobiec jego zablokowaniu.

Podsumowanie

Siemens SKP25.003E2 to elektrohydrauliczny siłownik do zaworów gazowych Siemens VGx/VRx, łączący funkcję odcięcia bezpieczeństwa z regulacją ciśnienia gazu. Wersja zasilana AC 230 V, bez wyłącznika krańcowego, z regulatorem do 2,2 kPa (nastawa fabryczna 1,5 kPa) sprawdzi się w instalacjach palnikowych, gdzie wymagane są powolne otwieranie i szybkie zamykanie oraz możliwość doboru zakresu ciśnienia poprzez wymienne sprężyny wartości zadanej.
