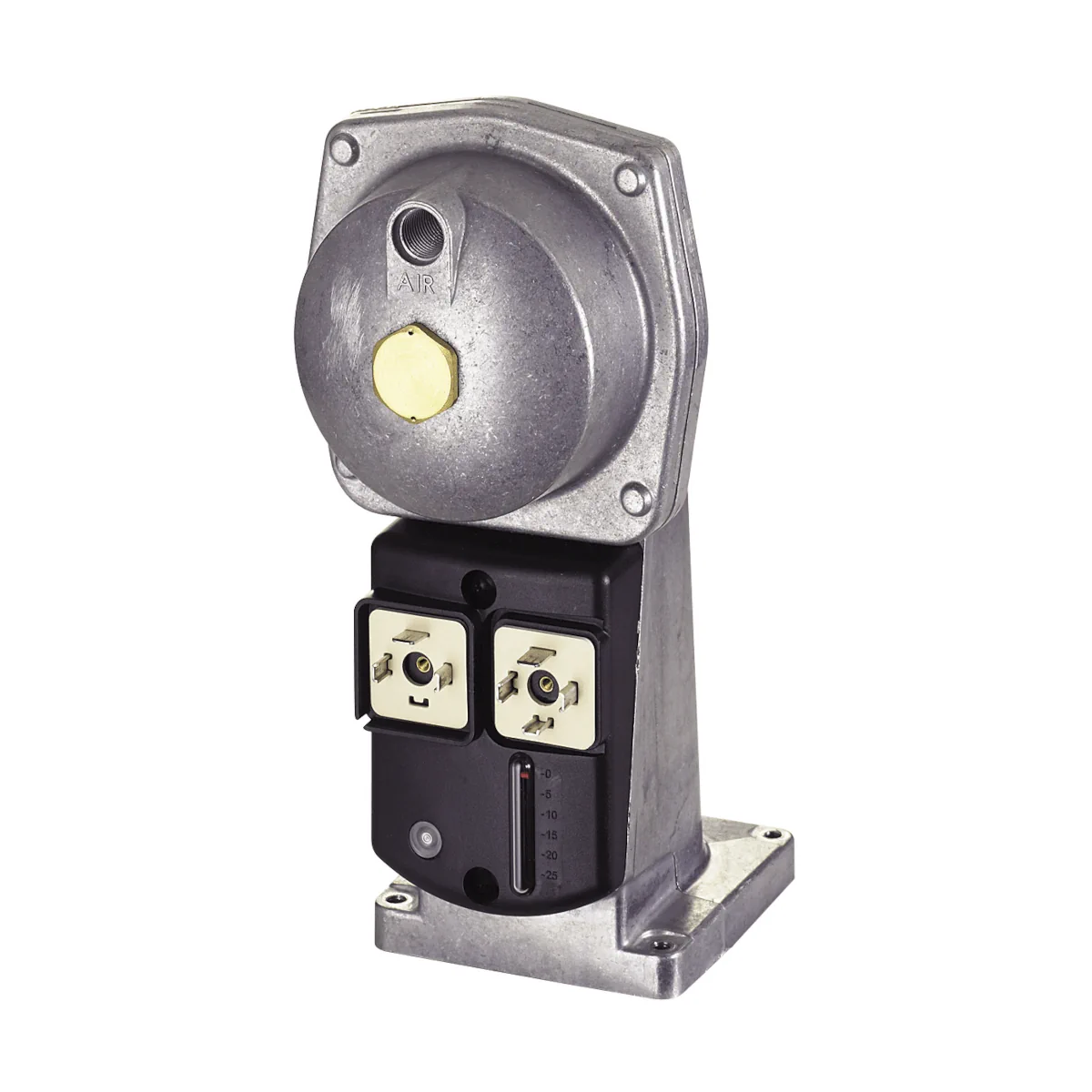

SKP25.201E2 Siłownik do zaworów gazowych, elektrohydrauliczny, powolne otwieranie i szybkie zamykanie, z regulatorem ciśnienia 2-stopniowym 0..6kPa, z wyłącznikiem krańcowym

Siemens SKP25.201E2 to elektrohydrauliczny siłownik do zaworów gazowych z serii SKP25.2, przeznaczony do pracy dwustopniowej (OTWARCIE/ZAMKNIĘCIE) w instalacjach spalania gazu. Wersja 201 wyposażona jest w wyłącznik krańcowy (sygnalizacja pozycji zamknięcia, fabrycznie nastawiony), a odmiana E2 zasilana jest z sieci AC 230 V. Siłownik realizuje funkcję zabezpieczającego odcięcia zgodnie z EN 161 (w połączeniu z zaworami firmy Siemens) oraz pracuje jako regulator ciśnienia gazu dla palników dwustopniowych – z nastawą ciśnienia dla stopnia 1 i stopnia 2.

Najważniejsze cechy

• Producent: Siemens
• Model: SKP25.201E2
• Typ: elektrohydrauliczny siłownik do zaworów gazowych z funkcją odcięcia i regulacją ciśnienia
• Praca: dwustopniowa (dwustopniowy palnik gazu)
• Napięcie zasilania: AC 230 V -15%/+10%
• Częstotliwość: 50/60 Hz ±6%
• Regulacja ciśnienia gazu (SKP25.2): 0,2…6 kPa
• Fabryczne ustawienie domyślne (SKP25.2): małe obciążenie 1,2 kPa / obciążenie znamionowe 5,5 kPa
• Charakterystyka ruchu: powolne otwieranie, szybkie zamykanie
• Czas zamykania: < 1 s (przy wyłączeniu)
• Wyłącznik krańcowy (CPI): sygnalizacja pozycji zamknięcia, fabrycznie nastawiony
• Wskaźnik stanu pracy: LED
• Przyłącze elektryczne: wtyczkowe zgodne z DIN EN 175301-803-A
• Stopień ochrony: IP54 (IP65 możliwy z zestawem uszczelek AGA66)

Zastosowanie

SKP25.201E2 jest przeznaczony do zastosowań w gazowych instalacjach spalania jako element wykonawczy współpracujący z zaworami gazowymi firmy Siemens. Połączenie siłownika z zaworem realizuje:

• zabezpieczającą funkcję odcięcia (OTWARCIE/ZAMKNIĘCIE) zgodnie z EN 161 (w połączeniu z zaworami Siemens),
• regulację ciśnienia gazu dla palników dwustopniowych (SKP25.2).

Zgodnie z kartą katalogową siłowniki SKPx5 mogą być stosowane z zaworami: VGG, VGF, VGJ, VGD2, VGD4 (rodziny gazów I…III).

Funkcje i działanie

Elektrohydrauliczne OTWARCIE/ZAMKNIĘCIE

• Po przyłożeniu napięcia następuje załączenie pompy i zamknięcie zaworu regulacyjnego w siłowniku, co powoduje ruch tłoka i powolne otwarcie zaworu (wbrew sprężynie zamykającej).
• Przy wyłączaniu lub zaniku napięcia pompa zostaje zatrzymana, a układ powrotny zamyka zawór – skok przeciwny do całkowitego zamknięcia następuje w ciągu maks. 0,6 s.

Dwustopniowa regulacja ciśnienia gazu (SKP25.2)

• Siłownik SKP25.201E2 posiada dwustopniowy przełącznik wartości zadanej do palnika dwustopniowego.
• Ustawienie wartości zadanej ciśnienia gazu odbywa się manualnie poprzez śruby nastawcze:
  • stopień 1 (małe obciążenie): ustawienie śrubą małego obciążenia,
  • stopień 2 (obciążenie znamionowe): aktywacja stopnia 2 i ustawienie śrubą obciążenia znamionowego.
• Po nastawieniu obciążenia znamionowego należy ponownie skorygować małe obciążenie – zmiana stopnia 2 wpływa na nastawę stopnia 1.
• Zakres regulacji ciśnienia: 0,2…6 kPa.

Podłączenie elektryczne i okablowanie

• Przyłącza wtyczkowe: zgodne z DIN EN 175301-803-A.
• Wtyczka zasilania napędu: AGA64 (zamawiana oddzielnie), przewód Ø 6…9 mm, maks. 1,5 mm².
• Wtyczka wyłącznika krańcowego: AGA65 (zamawiana oddzielnie), przewód Ø 4,5…11 mm, maks. 1,5 mm².
• Wtyczka do zasilania siłownika magnetycznego SKP25.2: AGA67 (z wbudowanym mostkiem prostowniczym; zamawiana oddzielnie), przewód Ø 6…8 mm, maks. 1,5 mm².
• Obciążalność wyłącznika krańcowego (jeżeli wbudowany): 4 A (2 A, cosφ = 0,3), zalecany bezpiecznik 6 A zwłoczny.
• Uwaga eksploatacyjna: stopień ochrony IP54/IP65 jest możliwy tylko z zamontowanymi wtykami.

Dane techniczne (SKP25.201E2)

• Zasilanie: AC 230 V -15%/+10%, 50/60 Hz ±6%
• Pobór mocy: maks. 35 VA (w stopniu 2), bezpiecznik 1 A zwłoczny
• Czas zamykania: < 1 s (przy wyłączeniu)
• Czas włączenia: 100%
• Prędkość otwierania (typowa): ok. 2 mm/s
• Stopień ochrony: IP54
• Stopień ochrony IP65: możliwy z zestawem uszczelek AGA66 (montaż między siłownikiem i zaworem)
• Klasa ochronności: I
• Temperatura otoczenia (praca): -10…+50°C (dla SKP25.2)
• Temperatura (transport/składowanie): -15…+60°C
• Wilgotność: < 95% r.h.
• Wysokość ustawienia: maks. 2000 m n.p.m.
• Masa: ok. 2,1 kg

Montaż

• Pozycja montażu: zawsze z pionowo stojącymi membranami.
• Konstrukcja otworów mocujących umożliwia montaż na zaworach VGx w maksymalnie 4 pozycjach (co 90°, zależnie od zaworu).
• Montaż oraz wymiana siłownika mogą nastąpić przy istniejącym ciśnieniu gazu; materiał uszczelniający nie jest potrzebny.
• Rozruch elektryczny może być przeprowadzony na zaworze tylko przy zamontowanym siłowniku (w przeciwnym razie może dojść do uszkodzenia siłownika).

Podsumowanie

Siemens SKP25.201E2 to dwustopniowy siłownik elektrohydrauliczny AC 230 V do zaworów gazowych Siemens, łączący funkcję szybkiego odcięcia bezpieczeństwa (EN 161 – w połączeniu z zaworami Siemens) z dwustopniową regulacją ciśnienia w zakresie 0,2…6 kPa. Wyłącznik krańcowy, sygnalizacja LED oraz przyłącza wtyczkowe DIN EN 175301-803-A czynią z niego praktyczne rozwiązanie do palników dwustopniowych w instalacjach spalania gazu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie jako siłownik do zaworów gazowych w wykonaniu SKP25.2, model SKP25.201E2, zgodnie z dokumentacją producenta.
• Urządzenie stosowane z medium gazowym jest komponentem urządzenia bezpieczeństwa.
• Posiada funkcję zabezpieczającego odcięcia OTWARCIE/ZAMKNIĘCIE zgodnie z EN 161, w połączeniu z odpowiednimi zaworami Siemens.
• Zgodność z wymaganiami UE dotyczy zastosowania zgodnie z dokumentacją producenta; w dokumentacji wskazano zgodność z dyrektywami i normami m.in. EN 161, EN 126, EN 13611, EN 88-1 oraz EN 60730-1.
• Nie otwierać urządzenia, nie ingerować w jego konstrukcję i nie dokonywać żadnych modyfikacji. Jakiekolwiek otwarcie, wymiana części lub zmiana oryginalnej wersji odbywa się na własną odpowiedzialność i ryzyko.
• Montaż, instalację, uruchomienie i serwis może wykonywać wyłącznie wykwalifikowany personel specjalistyczny, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Stosować wyłącznie z dopuszczonymi mediami i zgodnie z przeznaczeniem. Nieodpowiednie gazy lub składniki gazu mogą spowodować utratę zabezpieczającej funkcji odcięcia.
• Urządzenie jest przeznaczone do gazów rodziny I...III. W dokumentacji podano, że dla gazów spoza tej grupy producent nie udziela gwarancji na wytrzymałość i trwałość.
• Po upadku lub silnym uderzeniu nie wolno ponownie uruchamiać urządzenia, nawet jeśli brak widocznych uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowość okablowania, szczelność wszystkich połączeń oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Urządzenie elektryczne. Przed rozpoczęciem prac montażowych i instalacyjnych należy odłączyć zasilanie. Podłączenie wykonywać wyłącznie zgodnie z właściwym schematem połączeń oraz dokumentacją producenta.
• Podłączenie napięcia oraz wyłącznika krańcowego należy wykonywać przez odpowiednie złącza wtykowe zgodne z DIN EN 175301-803-A. Zastosowana wtyczka musi posiadać uchwyt odciążający.
• Jeżeli wyłącznik krańcowy jest zasilany napięciem sieciowym, do urządzenia musi być doprowadzony również przewód ochronny.
• Podłączenie napięcia bezpiecznego do wyłącznika pozycji jest niedozwolone. Nieprawidłowe podłączenie może spowodować zagrożenie porażeniem prądem elektrycznym.
• Rozruch elektryczny może być przeprowadzony wyłącznie przy zamontowanym siłowniku na zaworze. Uruchamianie na niezmontowanym zaworze może doprowadzić do uszkodzenia siłownika.
• Wyłącznik krańcowy w tym modelu jest nastawiany fabrycznie; nie należy zmieniać jego ustawień poza zakresem przewidzianym przez producenta.
• Przewody impulsowe oraz przyłącza ciśnieniowe muszą być prawidłowo podłączone, dobrze osadzone i szczelne. Nieprawidłowy montaż może spowodować niewłaściwą pracę regulatora i zagrożenie wyciekiem gazu.
• Po wykonaniu pomiaru ciśnienia należy ponownie szczelnie zamknąć króciec pomiarowy i bezwzględnie sprawdzić szczelność. W przeciwnym razie istnieje niebezpieczeństwo wycieku gazu.
• W przypadku modelu SKP25.2 należy przewidzieć po stronie instalacji odpowiednie środki ograniczające zakłócenia elektromagnetyczne (EMC).
• Magnes może nagrzewać się podczas dłuższego czasu załączenia. Należy zachować ostrożność, aby uniknąć poparzenia.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia. Może to pogorszyć funkcje bezpieczeństwa oraz spowodować ryzyko porażenia prądem elektrycznym.
• Urządzenie nie może być narażone na bezpośrednie promienie słoneczne ani oblodzenie.
• Dopuszczalne warunki pracy dla modelu SKP25.2: temperatura otoczenia od -10°C do +50°C, wilgotność względna poniżej 95%, wysokość montażu maks. 2000 m n.p.m.
• Stopień ochrony IP54 jest osiągany wyłącznie przy zamontowanych wtykach i prawidłowo dokręconej śrubie centralnej wtyczki. Wyższy stopień ochrony IP65 możliwy jest tylko z odpowiednim zestawem uszczelek producenta.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażowej, zawsze z pionowo stojącymi membranami, zgodnie z dokumentacją producenta.
• Po stronie aplikacji należy stosować środki zapobiegające zablokowaniu otworów funkcjonalnych i przyłączy ciśnieniowych.
• Nie wyciągać popychacza pompy za element przekroczenia skoku. Może to spowodować obluzowanie części i uszkodzenie urządzenia.
• W przypadku stosowania przy niskiej temperaturze otoczenia należy używać wyłącznie akcesoriów przewidzianych przez producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne oraz olej hydrauliczny i powinien być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu i odpadów niebezpiecznych.
