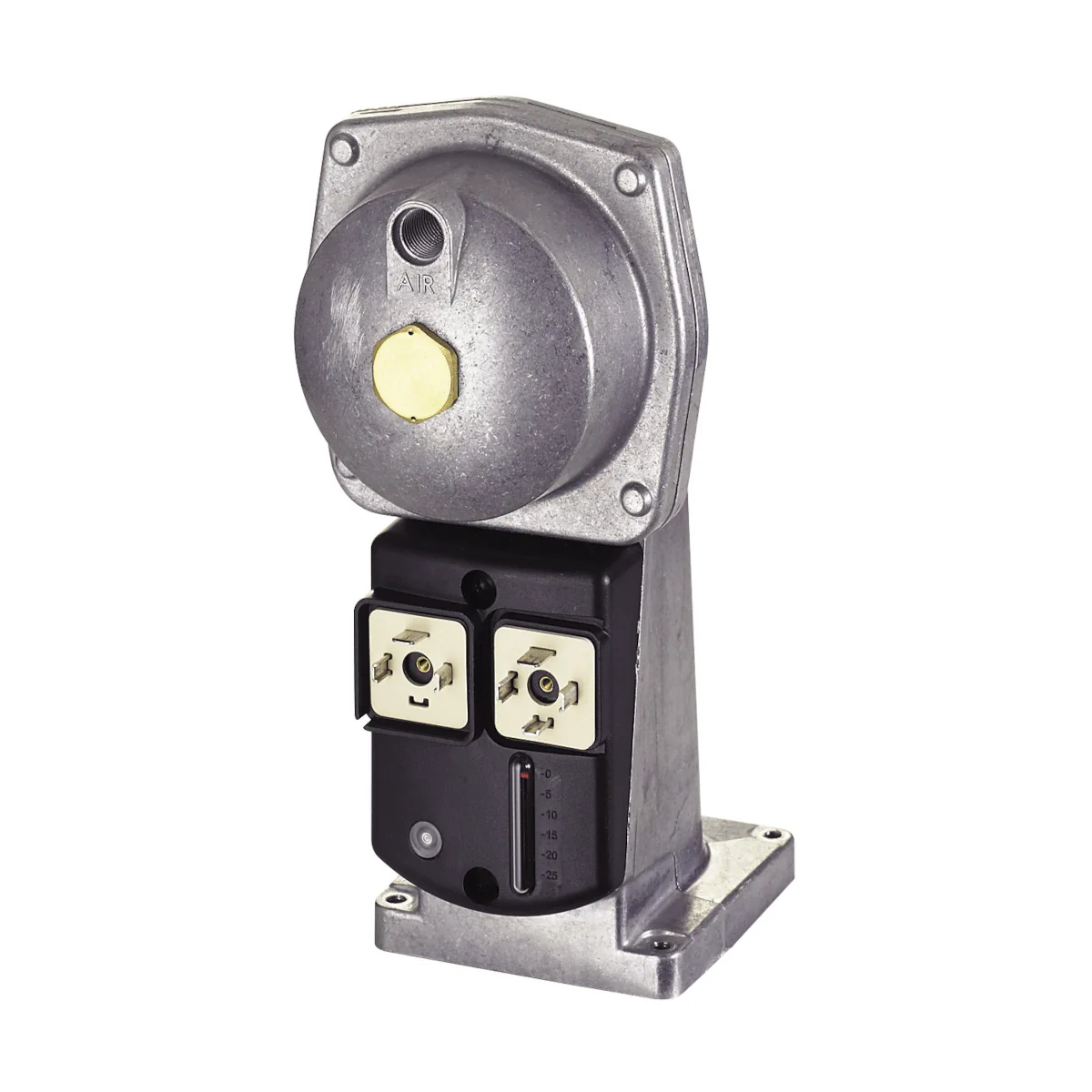

SKP25.203E2 Siłownik do zaworów gazowych, elektrohydrauliczny, powolne otwieranie i szybkie zamykanie, z regulatorem ciśnienia 2-stopniowym 0..6kPa, bez wyłącznika krańcowego

SKP25.203E2 to siłownik elektrohydrauliczny do zaworów gazowych firmy Siemens z funkcją OTWARCIE/ZAMKNIĘCIE oraz zintegrowanym regulatorem ciśnienia gazu i dwustopniowym przełącznikiem wartości zadanej (do palników dwustopniowych). W połączeniu z zaworami Siemens VGx/VRx realizuje zabezpieczającą funkcję odcięcia zgodnie z EN 161 oraz funkcję regulacji zgodnie z EN 88. Siłownik otwiera się powoli i zamyka szybko (czas zamykania < 1 s przy wyłączeniu).

Najważniejsze cechy

• Producent: Siemens
• Model: SKP25.203E2
• Nr artykułu: BPZ:SKP25.203E2
• Typ: siłownik elektrohydrauliczny do zaworów gazowych z regulatorem ciśnienia (seria SKPx5)
• Funkcja: OTWARCIE/ZAMKNIĘCIE (zabezpieczająca funkcja odcięcia) + regulacja ciśnienia gazu
• Dwustopniowy przełącznik wartości zadanej: do palników dwustopniowych
• Wyłącznik krańcowy: brak (wersja bez wyłącznika krańcowego)
• Przyłącze: połączenie wtykowe (EN 175301-803-A)
• Wskaźniki: elektryczny wyświetlacz stanu pracy oraz wskaźnik skoku zaworu
• Gazy: nadaje się do gazów z rodziny I...III

Zastosowanie

SKP25.203E2 jest przeznaczony do zastosowań w gazowych instalacjach palnikowych, w szczególności w kotłach gazowych. Może być stosowany z zaworami gazowymi Siemens VGx/VRx; w karcie zastosowania wskazano m.in. zawory:

• VGG / VGF – gaz ziemny (rodziny gazów I...III)
• VGD2 / VGD4 – gaz ziemny (rodziny gazów I...III)

Informacje o doborze i wymiarowaniu zaworu należy przyjąć z karty danych odpowiedniego zaworu.

Funkcje i działanie

Otwieranie powolne, zamykanie szybkie

• Po podaniu napięcia następuje załączenie pompy i ruch roboczy siłownika prowadzący do otwarcia zaworu.
• Przy wyłączaniu lub zaniku napięcia zawór zamyka się szybko (czas zamykania < 1 s).

Dwustopniowa praca (palnik dwustopniowy)

• Siłownik posiada dwustopniowy przełącznik wartości zadanej do realizacji pracy dwustopniowej.
• Ustawienie wartości zadanej (PGaz) odbywa się manualnie przez śruby nastawcze (osobno dla stopnia 1 i stopnia 2).
• Ustawienie ciśnienia obciążenia znamionowego jest możliwe tylko przy aktywowanym stopniu 2.

Podłączenie elektryczne

• Podłączenie napięcia realizowane jest przez połączenie wtykowe zgodnie z EN 175301-803-A.
• Rozruch elektryczny może być przeprowadzony dopiero po zamontowaniu siłownika na zaworze.
• Wtyki przyłączeniowe nie są elementem standardowej dostawy i są przewidziane jako osprzęt (zamawiane oddzielnie), m.in.:
  • AGA64 – wtyczka połączeniowa napędu zaworu (3-biegunowa, Pg11; Ø 6...9 mm / maks. 1,5 mm²)
  • AGA67 – wtyczka połączeniowa do zasilania SKP25.2 (z wbudowanym mostkiem prostowniczym; 2-biegunowa; Ø 6...8 mm / maks. 1,5 mm²; z uszczelką profilową)

Dane techniczne (dla SKP25.203E2)

• Napięcie zasilania (Europa): AC 230 V (−15% / +10%)
• Częstotliwość sieci: 50/60 Hz (±6%)
• Pobór mocy (Europa, SKP25.2xxEx): maks. 35 VA (w stopniu 2)
• Zalecany bezpiecznik: 1 A zwłoczny
• Czas zamykania: < 1 s (przy wyłączeniu)
• Prędkość otwierania (typowa): ok. 2 mm/s
• Dopuszczalne ciśnienie robocze (SKP25.2): maks. 120 kPa
• Wielkość regulacyjna ciśnienia gazu (SKP25.2): 0,2...6 kPa
• Stopień ochrony: IP54 (IP możliwy tylko z zamontowanymi wtykami)
• IP65: tylko z zestawem uszczelek AGA66 (dla SKP25 także tylko z przymocowanymi kapturkami zamykającymi)
• Klasa ochronności: I
• Dopuszczalne pozycje montażu: zawsze z pionowo stojącymi membranami
• Temperatura otoczenia (praca, SKP25.2): −10...+50 °C
• Masa (SKP25.2): ok. 2,1 kg
• Rodzina gazów: I...III

Montaż

• Kwadratowy układ otworów mocujących umożliwia montaż na zaworach VGx/VRx w maksymalnie 4 pozycjach (co 90° – zależnie od zaworu).
• Montaż oraz wymiana siłownika może nastąpić przy istniejącym ciśnieniu gazu; materiał uszczelniający nie jest potrzebny.
• W siłownikach SKP25 z funkcją regulacji ciśnienia występuje otwór oddechowy – po stronie aplikacji należy zapobiec jego zablokowaniu.

Podsumowanie

Siemens SKP25.203E2 to dwustopniowy siłownik elektrohydrauliczny AC 230 V do zaworów gazowych VGx/VRx, łączący funkcję szybkiego odcięcia bezpieczeństwa (EN 161) z regulacją ciśnienia gazu (EN 88). Wersja bez wyłącznika krańcowego, z połączeniami wtykowymi i wskazaniami stanu pracy, jest przeznaczona do zastosowań palnikowych, w tym do układów dwustopniowych, z zakresem regulacji ciśnienia gazu 0,2...6 kPa.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie jako siłownik gazowy model SKP25.203E2, tj. dwustopniowo otwierający i zamykający siłownik z regulatorem ciśnienia do 6 kPa, bez wyłącznika krańcowego, zasilanie AC 230 V.
• W połączeniu z odpowiednim zaworem VGx spełnia wymagania właściwych dyrektyw i norm UE, w tym m.in. EN 161, EN 126, EN 13611 oraz EN 88-1.
• Urządzenie przeznaczone do gazów z rodziny I...III. Zastosowanie nieodpowiednich gazów lub składników gazu może spowodować utratę funkcji bezpieczeństwa.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nie otwierać urządzenia, nie ingerować w jego konstrukcję i nie dokonywać modyfikacji. Jakiekolwiek otwarcie, wymiana części lub zmiana oryginalnej wersji odbywa się na własną odpowiedzialność i ryzyko.
• W zastosowaniach gazowych siłownik stanowi element urządzenia bezpieczeństwa. Po upadku lub uderzeniu urządzenia nie wolno ponownie uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowość okablowania oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Urządzenie elektryczne. Przed rozpoczęciem prac montażowych lub serwisowych należy odłączyć zasilanie. Podłączenie wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Podłączenie elektryczne należy wykonywać przez złącze zgodne z normą DIN EN 175301-803-A. Zastosowana wtyczka musi posiadać odciążenie przewodu.
• Rozruch elektryczny może być przeprowadzony wyłącznie przy zamontowanym siłowniku na zaworze. Uruchamianie bez zamontowanego siłownika może spowodować uszkodzenie urządzenia.
• Należy sprawdzić szczelność wszystkich podłączonych komponentów oraz szczelność przyłączy przewodów impulsowych. Nieprawidłowe lub nieszczelne podłączenie może powodować zagrożenie wycieku gazu.
• Po pomiarze ciśnienia należy ponownie szczelnie zamknąć króciec pomiarowy i bezwzględnie sprawdzić szczelność. W przeciwnym razie istnieje niebezpieczeństwo wycieku gazu, uszczerbku na zdrowiu i życiu osób, szkód rzeczowych oraz szkód środowiskowych.
• Siłownik z funkcją regulacji ciśnienia posiada otwór oddechowy. Po stronie instalacji należy zastosować środki zapobiegające jego zablokowaniu.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• Niedopuszczalne jest narażenie urządzenia na bezpośrednie promieniowanie słoneczne lub oblodzenie.
• Model SKP25.203E2 wymaga przewidzenia po stronie instalacji odpowiednich środków eliminujących zakłócenia elektromagnetyczne (EMC).
• Magnes w modelu SKP25.203E2 może nagrzewać się po dłuższym czasie załączenia. Unikać dotykania gorących elementów podczas pracy i bezpośrednio po wyłączeniu.
• Popychacza pompy nie wolno wyciągać za element przekroczenia skoku. Nieprawidłowa manipulacja może spowodować uszkodzenie urządzenia.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażowej, zgodnie z dokumentacją producenta.
• Produkt zawiera komponenty elektryczne i elektroniczne oraz olej hydrauliczny. Nie wolno utylizować go z odpadami domowymi; należy przekazać do utylizacji zgodnie z lokalnymi przepisami.
