SKP25.203E2L Siłownik do zaworów gazowych, elektrohydrauliczny, powolne otwieranie i szybkie zamykanie, z regulatorem ciśnienia 2-stopniowym 0..2kPa, bez wyłącznika krańcowego

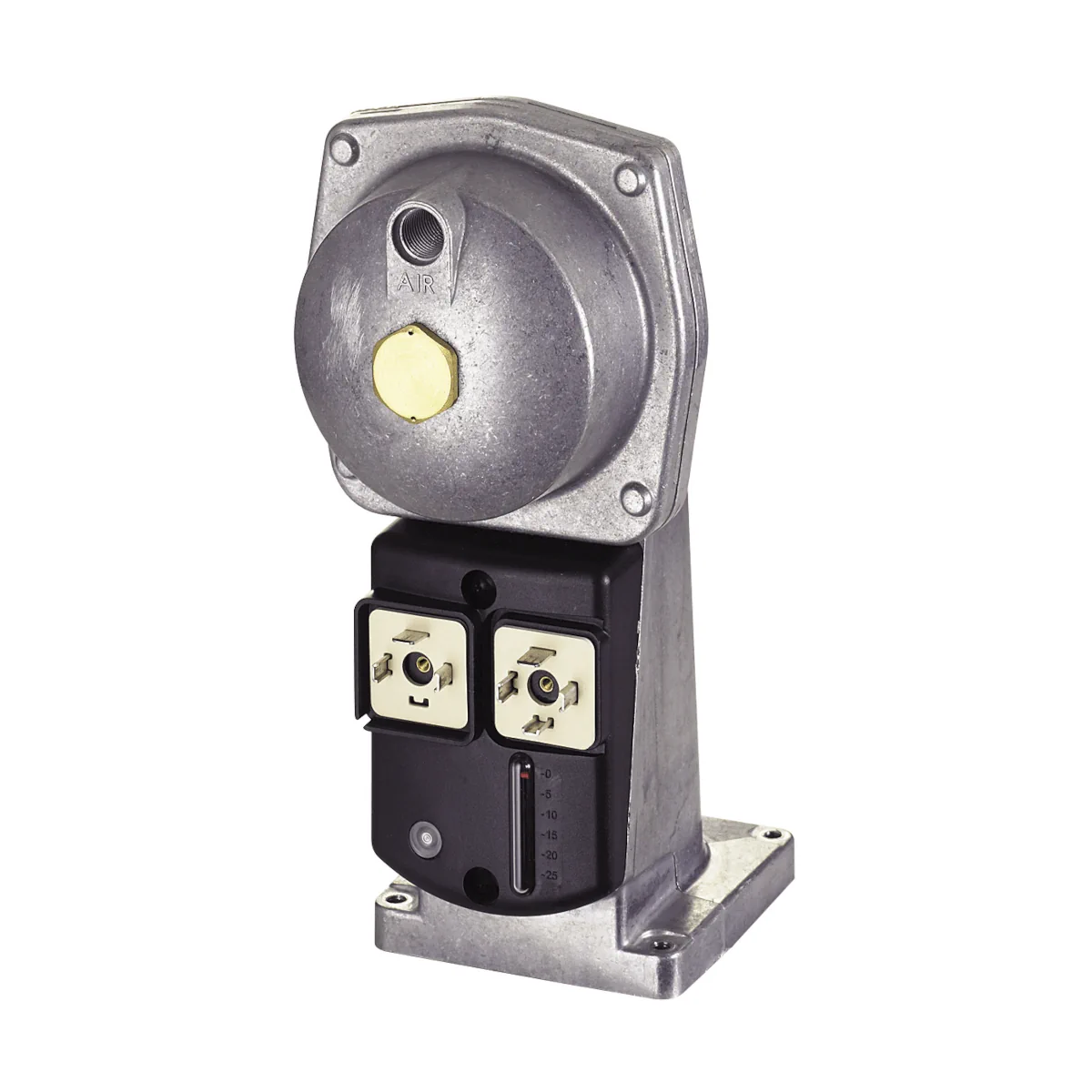

SKP25.203E2L to elektrohydrauliczny siłownik do zaworów gazowych Siemens, przeznaczony do budowy zespołu armatury gazowej (siłownik + zawór) z funkcją bezpiecznego odcięcia OTWARCIE/ZAMKNIĘCIE zgodnie z EN 161 (w połączeniu z zaworami Siemens) oraz zintegrowaną funkcją regulacji ciśnienia gazu. Jest to wersja dwustopniowa (dla palników 2‑stopniowych) z zakresem regulacji ciśnienia 0,2…2 kPa (wariant L), zasilana z sieci AC 230 V (wykonanie E2), dostarczana bez wyłącznika krańcowego.

Najważniejsze cechy

• Producent: Siemens
• Model: SKP25.203E2L (nr artykułu: BPZ:SKP25.203E2L)
• Typ: elektrohydrauliczny siłownik do zaworów gazowych z regulatorem ciśnienia (dwustopniowy)
• Funkcja bezpieczeństwa: odcięcie OTWARCIE/ZAMKNIĘCIE wg EN 161 (w połączeniu z zaworami Siemens)
• Charakterystyka pracy: powolne otwieranie i szybkie zamykanie
• Regulacja ciśnienia (wariant L): 0,2…2 kPa
• Wersja: bez wyłącznika krańcowego
• Przyłącza: połączenie wtykowe (DIN EN 175301-803-A)
• Wskaźnik stanu pracy: elektryczny (LED)

Zastosowanie

SKP25.203E2L jest przeznaczony do zastosowań w gazowych instalacjach spalania, gdzie wymagane jest bezpieczne odcięcie dopływu gazu oraz dwustopniowa regulacja ciśnienia dla palnika 2‑stopniowego.

Siłownik może współpracować z zaworami Siemens:

• VGG, VGF – gaz ziemny (rodziny gazów I…III)
• VGJ – rodziny gazów I…III
• VGD2, VGD4 – gaz ziemny (rodziny gazów I…III)
• VLF – gorące powietrze

Połączenie siłownika z zaworem realizuje funkcję zaworu odcinającego bezpieczeństwa z regulatorem ciśnienia gazu.

Funkcje i działanie

Elektrohydrauliczne OTWARCIE/ZAMKNIĘCIE

• Po podaniu napięcia następuje uruchomienie pompy; siłownik otwiera zawór powoli.
• Przy wyłączaniu lub zaniku napięcia siłownik zamyka zawór szybko – czas zamykania < 1 s.

Dwustopniowa regulacja ciśnienia (palnik 2‑stopniowy)

• Wbudowany dwustopniowy przełącznik wartości zadanej umożliwia pracę w dwóch punktach nastawy (stopień 1 i stopień 2).
• Wartości zadane ciśnienia ustawia się manualnie za pomocą śrub nastawczych (osobno dla małego obciążenia i obciążenia znamionowego).
• Maksymalne ciśnienie dla wersji SKP25.2…L: 2 kPa.

Podłączenie elektryczne i okablowanie

• Zasilanie siłownika (napęd zaworu): wtyk zgodny z DIN EN 175301-803-A – wtyczka połączeniowa AGA64 (zamawiana oddzielnie).
• SKP25.2 (dwustopniowy): do zasilania siłownika magnetycznego stopnia 2 stosuje się wtyczkę AGA67 z wbudowanym mostkiem prostowniczym (zamawiana oddzielnie).
• Uwaga eksploatacyjna: stopień ochrony IP54/IP65 jest możliwy tylko z zamontowanymi wtykami.

Dane techniczne

• Napięcie zasilania (E2): AC 230 V –15% / +10%
• Częstotliwość sieci: 50/60 Hz ±6%
• Pobór mocy (SKP25.2xxEx): maks. 35 VA (w stopniu 2)
• Bezpiecznik: 1 A zwłoczny
• Czas zamykania: < 1 s (przy wyłączeniu)
• Klasa ochronności: I
• Stopień ochrony: IP54
• Stopień ochrony IP65: możliwy z zestawem uszczelek AGA66 (zamawianym oddzielnie)
• Zakres regulacji ciśnienia gazu (wariant L): 0,2…2 kPa
• Dopuszczalne ciśnienie kontrolne (PG): 100 kPa
• Dopuszczalne podciśnienie (PG): 20 kPa
• Rodziny gazów: I…III
• Temperatura otoczenia (praca) dla SKP25.2: -10…+50 °C
• Wilgotność: < 95% wilg. wzgl.
• Masa (SKP25.2): ok. 2,1 kg

Montaż

• Montaż na zaworach VGx możliwy w maksymalnie czterech pozycjach (co 90°) – zależnie od zaworu.
• Montaż i wymiana siłownika mogą nastąpić przy istniejącym ciśnieniu gazu; materiał uszczelniający nie jest potrzebny.
• Dopuszczalne pozycje montażu: zawsze z pionowo stojącymi membranami.
• Siłownik z funkcją regulacji ciśnienia posiada otwór oddechowy – należy zapobiec jego zablokowaniu.

Podsumowanie

Siemens SKP25.203E2L to dwustopniowy siłownik elektrohydrauliczny AC 230 V z funkcją bezpiecznego odcięcia oraz regulacją ciśnienia gazu 0,2…2 kPa (wersja L), przeznaczony do palników 2‑stopniowych w instalacjach spalania gazu. Szybkie zamykanie (< 1 s), powolne otwieranie, wtykowe podłączenie oraz praca zgodna z EN 161 (z zaworami Siemens) czynią go praktycznym rozwiązaniem do budowy kompletnej armatury gazowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE). Zgodność wykazano m.in. w odniesieniu do dyrektyw: niskonapięciowej, kompatybilności elektromagnetycznej (EMC), urządzeń ciśnieniowych oraz rozporządzenia UE w sprawie urządzeń spalających paliwa gazowe.
• Produkt jest elektrohydraulicznym siłownikiem do zaworów gazowych, przeznaczonym do pracy jako element zaworu odcinającego bezpieczeństwa z regulatorem ciśnienia gazu. W zastosowaniach gazowych stanowi komponent urządzenia bezpieczeństwa.
• Model SKP25.203E2L jest przeznaczony do gazów z rodziny I...III. Zastosowanie nieodpowiednich gazów lub składników gazu może spowodować utratę funkcji bezpieczeństwa.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Nie otwierać urządzenia, nie ingerować w jego konstrukcję i nie dokonywać modyfikacji. Jakiekolwiek otwarcie, wymiana części lub zmiana oryginalnej wersji odbywa się na własną odpowiedzialność i ryzyko.
• Po upadku lub silnym uderzeniu urządzenia nie wolno uruchamiać ponownie, nawet jeśli brak widocznych uszkodzeń zewnętrznych. Może to pogorszyć funkcje bezpieczeństwa.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowość okablowania oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Urządzenie elektryczne. Podłączenie napięcia należy wykonywać wyłącznie przez odpowiednią wtyczkę zgodną z normą DIN EN 175301-803-A, wyposażoną w uchwyt odciążający. Stopień ochrony IP54 jest możliwy tylko przy zamontowanej wtyczce.
• Nie wolno podłączać napięcia bezpiecznego do wyłącznika pozycji, ponieważ grozi to porażeniem prądem elektrycznym. W modelu SKP25.203E2L nie występuje wyłącznik krańcowy, jednak wszelkie połączenia elektryczne należy wykonywać zgodnie z dokumentacją producenta.
• Rozruch elektryczny może być przeprowadzony na zaworze tylko przy zamontowanym siłowniku. Uruchomienie bez zamontowanego siłownika może spowodować uszkodzenie urządzenia.
• Należy sprawdzić szczelność wszystkich podłączonych komponentów. Po pomiarze ciśnienia należy ponownie zamknąć króciec pomiarowy i bezwzględnie sprawdzić szczelność, aby uniknąć ryzyka wycieku gazu, szkód materialnych, środowiskowych oraz zagrożenia zdrowia i życia.
• Należy sprawdzić przyłącza przewodów impulsowych pod kątem prawidłowego osadzenia i szczelności. Nieprawidłowe podłączenie może powodować nieprawidłową pracę regulatora.
• Siłownik z funkcją regulacji ciśnienia posiada otwór oddechowy. Po stronie aplikacji należy zapobiec jego zablokowaniu.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia. Może to pogorszyć funkcję bezpieczeństwa oraz spowodować ryzyko porażenia prądem elektrycznym.
• Urządzenia nie wolno narażać na bezpośrednie promieniowanie słoneczne ani oblodzenie.
• Model SKP25.203E2L należy montować wyłącznie w dopuszczonej pozycji montażu, zawsze z pionowo stojącymi membranami, zgodnie z dokumentacją producenta.
• Przy stosowaniu modelu SKP25.2 należy po stronie instalacji przewidzieć odpowiednie środki ograniczające zakłócenia elektromagnetyczne (EMC).
• Magnes w modelu SKP25.2 może nagrzewać się po dłuższym czasie załączenia. Należy zachować ostrożność podczas obsługi i prac serwisowych.
• Nie ciągnąć za element przekroczenia skoku popychacza pompy. Może to spowodować obluzowanie części mosiężnej i uszkodzenie urządzenia.
• Model SKP25.203E2L jest wersją dwustopniową. Ustawienia małego obciążenia i obciążenia znamionowego należy wykonywać wyłącznie zgodnie z instrukcją producenta, ponieważ zmiana ustawienia obciążenia znamionowego wpływa również na ustawienie małego obciążenia.
• Produkt nie może być utylizowany z odpadami komunalnymi. Zawiera komponenty elektryczne i elektroniczne oraz olej hydrauliczny; należy go utylizować zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
