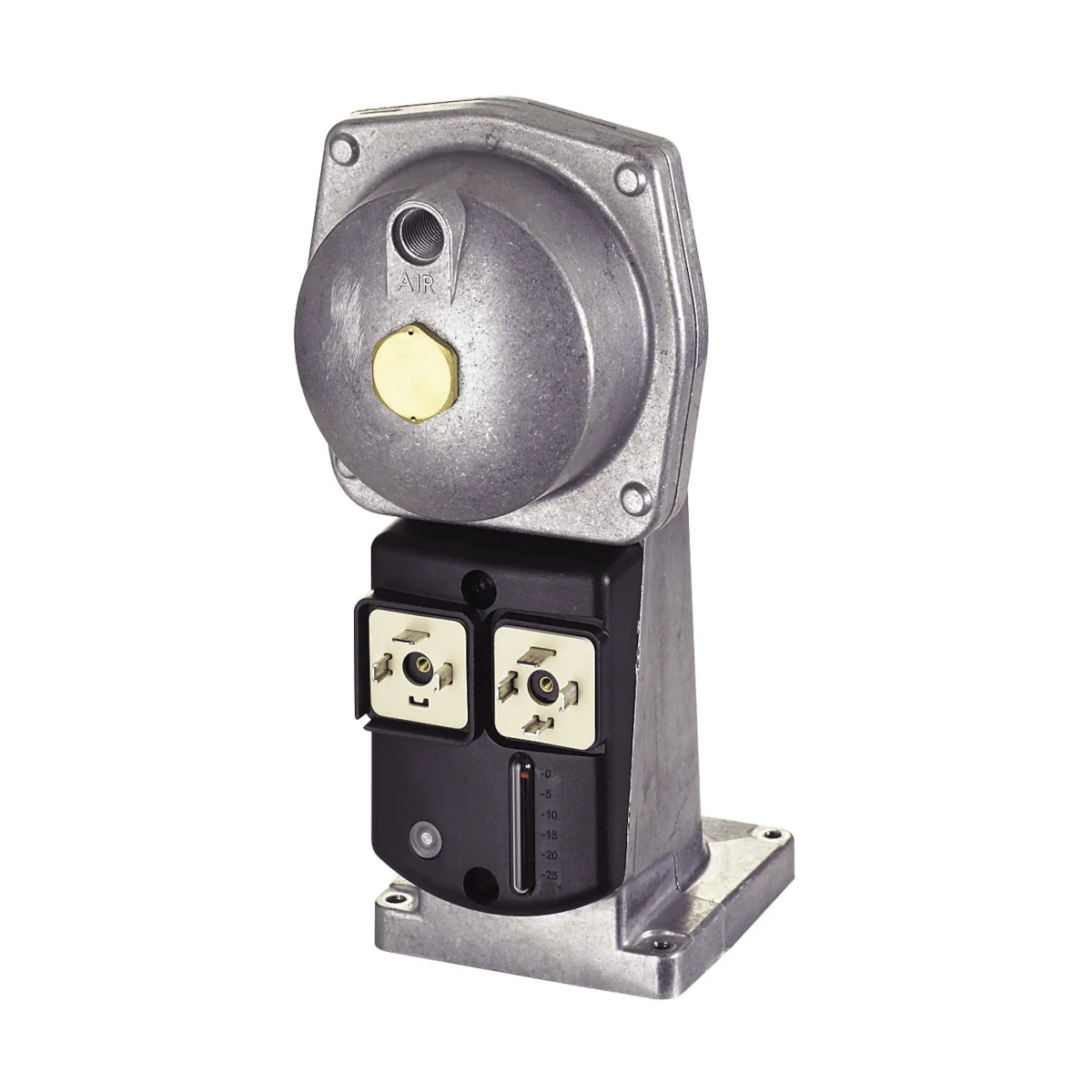

SKP25.303E2 Siłownik do zaworów gazowych, elektrohydrauliczny, powolne otwieranie i szybkie zamykanie, z regulatorem proporcjonalnym powietrze/gaz, bez wyłącznika krańcowego

SKP25.303E2 to elektrohydrauliczny siłownik do zaworów gazowych Siemens z serii SKPx5, przeznaczony do współpracy z zaworami gazowymi Siemens VGx/VRx. W tej wersji urządzenie pełni funkcję zaworu odcinającego bezpieczeństwa (OTWÓRZ/ZAMKNIJ) zgodnie z EN 161 oraz realizuje funkcję regulacji zgodnie z EN 88. Model SKP25.303E2 jest wykonaniem regulatora proporcjonalnego (PL : PG = 1 : 1), zasilanym z sieci AC 230 V i dostarczanym bez wyłącznika krańcowego.

Najważniejsze cechy

• Producent: Siemens
• Model: SKP25.303E2
• Typ: elektrohydrauliczny siłownik do zaworów gazowych z funkcją regulacji (EN 88) oraz odcięcia bezpieczeństwa (EN 161) – w połączeniu z zaworami Siemens VGx/VRx
• Wersja: regulator proporcjonalny PL : PG = 1 : 1
• Zasilanie: AC 230 V (–15% / +10%), 50/60 Hz (±6%)
• Tryb pracy: otwieranie powolne, zamykanie szybkie
• Czas zamykania: < 1 s (przy wyłączeniu)
• Prędkość otwierania (typowa): ok. 2 mm/s
• Pobór mocy: maks. 10 VA
• Stopień ochrony: IP54 (IP65 możliwe tylko z zestawem uszczelek AGA66; stopień ochrony osiągany tylko z zamontowanymi wtykami)
• Media: gazy z rodziny I…III (zgodnie z zastosowanym zaworem)
• Bez wyłącznika krańcowego: tak (wersja bez sygnalizacji położenia zamknięcia przez wyłącznik krańcowy)

Zastosowanie

SKP25.303E2 jest przeznaczony do zastosowań w gazowych instalacjach palnikowych (w szczególności w kotłach gazowych) jako element zespołu: siłownik + zawór gazowy Siemens VGx/VRx. Siłowniki SKPx5 są przeznaczone do gazów z rodziny I…III.

Z siłownikiem SKP25.303E2 mogą być stosowane zawory gazowe Siemens (w zależności od typu zaworu i medium):

• VGG / VGF – gaz ziemny (rodziny gazów I…III)
• VGD2 / VGD4 – gaz ziemny (rodziny gazów I…III)
• VRD – gaz ziemny (rodziny gazów I…III)

Funkcje i działanie

Otwieranie powolne, zamykanie szybkie (zabezpieczająca funkcja odcięcia)

• Po podaniu napięcia następuje załączenie pompy – olej jest tłoczony do komory roboczej, co powoduje ruch tłoka i otwarcie zaworu (przeciw sprężynie zamykającej).
• Przy wyłączeniu lub zaniku napięcia pompa zatrzymuje się – sprężyna zamykająca powoduje szybkie zamknięcie zaworu.
• Układ przepływu powrotnego jest zwymiarowany tak, aby skok przeciwny do całkowitego zamknięcia następował w czasie maks. 0,6 s.

Regulacja proporcjonalna (SKP25.3)

• Zasada: PL : PG = 1 : 1 – podanie ciśnienia dmuchawy PL do przyłącza powietrza powoduje uzyskanie ciśnienia gazu PGaz w stałym stosunku 1:1.
• Przesunięcie równoległe PGaz (typowe): ±0,09 kPa.
• Minimalny czas zmiany obciążenia prowadzonej przez ciśnienie powietrza spalania między obciążeniem znamionowym i małym obciążeniem: min. 4 s (w zależności od skoku zaworu).

Podłączenie elektryczne

• Przyłącze: połączenie wtykowe zgodne z EN 175301-803-A.
• Wtyczka zasilania napędu: AGA64 (zamawiana oddzielnie).
• Zasilanie: AC 230 V – zaciski L i N (z przewodem ochronnym).
• Uwaga montażowa: rozruch elektryczny może być przeprowadzony dopiero po zamontowaniu siłownika na zaworze.

Dane techniczne (SKP25.303E2)

• Napięcie sieciowe: AC 230 V (–15% / +10%)
• Częstotliwość: 50/60 Hz (±6%)
• Pobór mocy: maks. 10 VA
• Czas zamykania: < 1 s (przy wyłączeniu)
• Prędkość otwierania (typowa): ok. 2 mm/s
• Klasa ochronności: I
• Stopień ochrony: IP54 (IP65 tylko z AGA66; IP54/IP65 możliwe tylko z zamontowanymi wtykami)
• Dopuszczalne ciśnienie robocze (SKP25.3): maks. 120 kPa
• Zakres regulacji ciśnienia gazu (SKP25.3): 0,05…5 kPa
• Ciśnienie powietrza spalania (wielkość przewodnia): 0,05…7,5 kPa
• Stosunek różnicy ciśnień (gaz/powietrze): 1:1
• Dopuszczalne ciśnienie kontrolne (PG): 100 kPa
• Dopuszczalne podciśnienie (PG): 20 kPa
• Rodzina gazów: I…III
• Dopuszczalne pozycje montażu: zawsze z pionowo stojącymi membranami
• Masa (SKP25): ok. 1,6 kg
• Warunki pracy: -10…+60°C (poniżej 0°C wydłużony czas otwarcia); -20…+60°C z ogrzewaniem AGA63.6A27
• Wilgotność: <95% wilgotności względnej
• Wysokość instalacji: maks. 2000 m n.p.m.

Montaż

• Konstrukcja otworów mocujących umożliwia montaż na zaworach VGx/VRx w maksymalnie czterech pozycjach (co 90° – zależnie od zaworu).
• Montaż oraz wymiana siłownika może nastąpić przy istniejącym ciśnieniu gazu; materiał uszczelniający nie jest potrzebny.
• Nie dopuszczać do zroszenia, oblodzenia i dostania się wody.
• Stopień ochrony IP54/IP65 jest osiągalny wyłącznie przy zamontowanych wtykach; IP65 wymaga AGA66 (zamawiane oddzielnie).

Podsumowanie

Siemens SKP25.303E2 to elektrohydrauliczny siłownik do zaworów gazowych VGx/VRx, łączący funkcję bezpieczeństwa OTWÓRZ/ZAMKNIJ z proporcjonalną regulacją ciśnienia gazu w relacji PL : PG = 1 : 1. Zasilanie AC 230 V, szybkie zamykanie (< 1 s) oraz praca z gazami z rodziny I…III czynią go rozwiązaniem przeznaczonym do profesjonalnych zastosowań w gazowych instalacjach palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie w połączeniu z odpowiednimi zaworami firmy Siemens AG. Zgodność z wymaganiami i oznaczenie CE odnoszą się do kompletnej kombinacji siłownika z zaworem.
• Urządzenie spełnia wymagania odpowiednich dyrektyw i norm dla urządzeń gazowych, elektrycznych i kompatybilności elektromagnetycznej, w tym m.in. EN 161, EN 126, EN 13611, EN 88-1 oraz EN 60730-1.
• Siłownik SKP25.303E2 jest elementem urządzenia bezpieczeństwa w instalacjach gazowych. Montaż, instalacja, uruchomienie i serwis muszą być wykonywane wyłącznie przez wykwalifikowany personel.
• Urządzenia nie wolno otwierać, modyfikować ani ingerować w jego konstrukcję. Jakiekolwiek otwarcie, wymiana części lub modyfikacja oryginalnej wersji odbywa się na własną odpowiedzialność i ryzyko.
• Produkt przeznaczony do gazów z rodziny I...III. Zastosowanie z gazami nienależącymi do tych rodzin może prowadzić do utraty funkcji bezpieczeństwa oraz utraty wytrzymałości i trwałości urządzenia.
• Po upadku lub uderzeniu urządzenia nie wolno ponownie uruchamiać, nawet jeśli nie widać uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą ulec pogorszeniu.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowość okablowania oraz przeprowadzić kontrolę bezpieczeństwa i szczelności całego układu.
• Do podłączenia należy stosować wtyczkę zgodną z DIN EN 175301-803-A, wyposażoną w uchwyt odciążający.
• Urządzenie elektryczne. Przed rozpoczęciem prac montażowych i serwisowych należy odłączyć zasilanie. Nieprawidłowe podłączenie lub uruchomienie może spowodować uszkodzenie siłownika.
• Rozruch elektryczny może być przeprowadzony wyłącznie przy zamontowanym siłowniku na zaworze. Uruchomienie bez zamontowanego siłownika może doprowadzić do uszkodzenia urządzenia.
• Należy sprawdzić przewody impulsowe i przyłącza pod kątem prawidłowego osadzenia oraz szczelności. Po wykonaniu pomiarów ciśnienia króciec pomiarowy musi zostać ponownie szczelnie zamknięty i sprawdzony pod kątem szczelności. Nieszczelność grozi wyciekiem gazu.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia. Może to pogorszyć funkcję bezpieczeństwa oraz stwarzać ryzyko porażenia prądem elektrycznym.
• Nie dopuszczać do bezpośredniego promieniowania słonecznego oraz oblodzenia urządzenia.
• Siłownik z funkcją regulacji ciśnienia posiada otwór oddechowy. Po stronie aplikacji należy zastosować środki zapobiegające zablokowaniu tego otworu.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu, zawsze z pionowo stojącymi membranami.
• Przed pomiarem wartości spalania i po dokonaniu ustawień należy ponownie nasadzić klapę zamykającą.
• Produkt przeznaczony do pracy w temperaturze otoczenia od -10°C do +60°C; poniżej 0°C czas otwierania może się wydłużyć. Z dodatkowym ogrzewaniem dopuszczalna temperatura pracy wynosi od -20°C do +60°C.
• Zużytego produktu nie wolno wyrzucać z odpadami komunalnymi. Urządzenie zawiera komponenty elektryczne i elektroniczne oraz olej hydrauliczny, dlatego należy je utylizować zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
