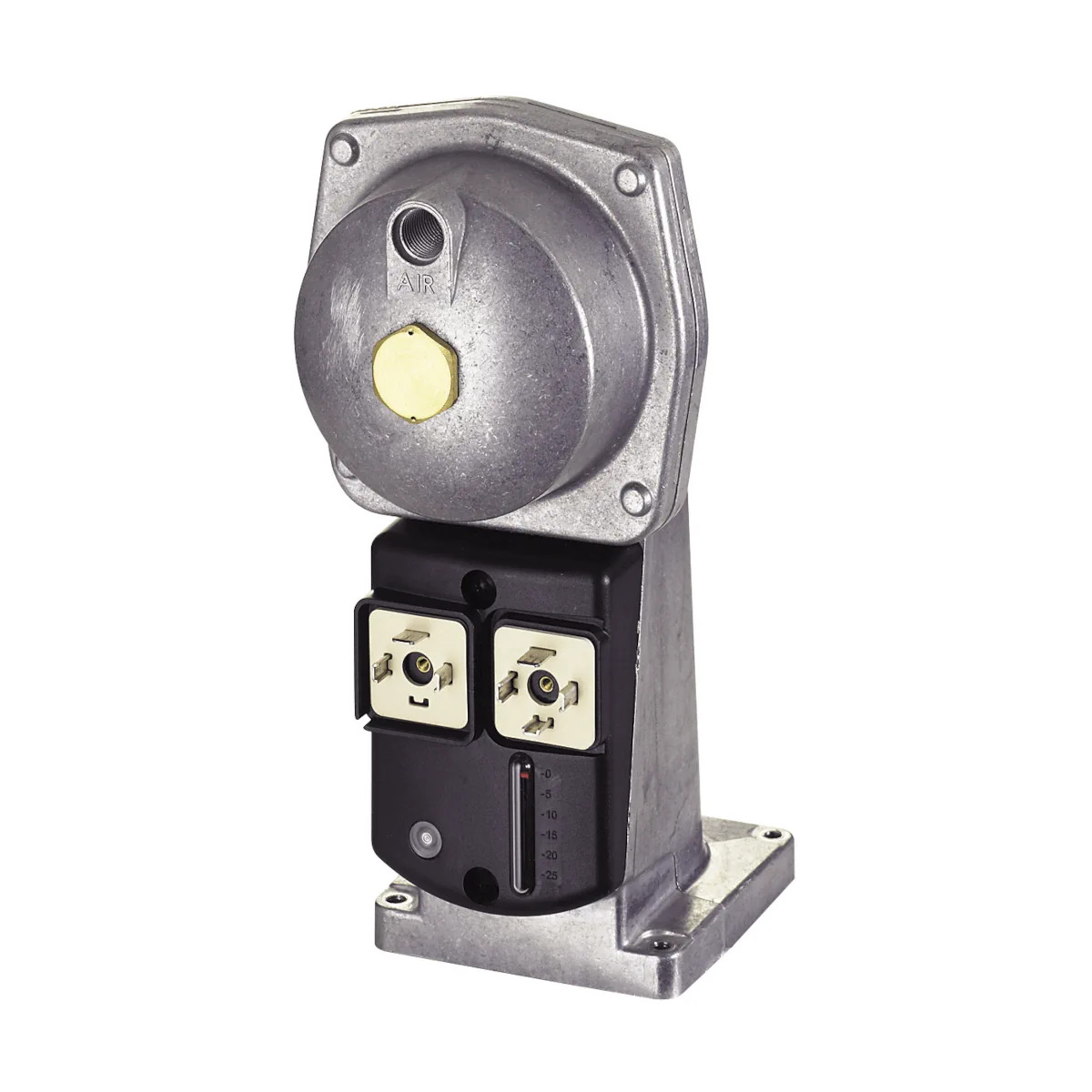

SKP25.403E2 Siłownik do zaworów gazowych, elektrohydrauliczny, powolne otwieranie i szybkie zamykanie, z regulatorem ciśnienia 0..150kPa, bez wyłącznika krańcowego

SKP25.403E2 to siłownik elektrohydrauliczny firmy Siemens do zaworów gazowych Siemens VGx/VRx, realizujący funkcję zabezpieczającego odcięcia OTWÓRZ/ZAMKNIJ zgodnie z EN 161 oraz funkcję regulacji ciśnienia gazu zgodnie z EN 88-2. Jest to wersja wysokociśnieniowa (regulacja do 200 kPa), zasilana z sieci AC 230 V, przeznaczona przede wszystkim do zastosowań w gazowych instalacjach palnikowych (m.in. w kotłach gazowych). Siłownik otwiera się powoli i zamyka szybko.

Najważniejsze cechy

• Producent: Siemens (Smart Infrastructure)
• Model: SKP25.403E2
• Nr artykułu: BPZ:SKP25.403E2
• Typ: siłownik elektrohydrauliczny do zaworów gazowych z regulatorem ciśnienia (wersja wysokociśnieniowa)
• Funkcja: odcięcie bezpieczeństwa OTWÓRZ/ZAMKNIJ + regulacja ciśnienia gazu
• Zakres regulacji ciśnienia gazu (SKP25.4): 7…200 kPa (w zależności od sprężyny wartości zadanej)
• Nastawa fabryczna (SKP25.4, sprężyna standardowa): 120 kPa (AGA23)
• Napięcie zasilania: AC 230 V (–15% / +10%), 50/60 Hz (±6%)
• Pobór mocy: maks. 10 VA
• Czas zamykania: < 1 s (przy wyłączeniu)
• Prędkość otwierania (typowo): ok. 2 mm/s
• Stopień ochrony: IP54 (IP65 tylko z zestawem uszczelek AGA66 i zamontowanymi wtykami)
• Klasa ochronności: I
• Rodzina gazów: I…III
• Wersja bez wyłącznika krańcowego
• Przyłącze wtyczki: zgodnie z EN 175301-803-A

Zastosowanie

SKP25.403E2 jest przeznaczony do pracy w połączeniu z zaworami gazowymi Siemens VGx/VRx w aplikacjach palnikowych. Z siłownikiem SKPx5 mogą być używane m.in. następujące zawory:

• VGG / VGF – gaz ziemny (rodziny gazów I…III)
• VGD2 / VGD4 – gaz ziemny (rodziny gazów I…III)
• VRD – gaz ziemny (rodziny gazów I…III)

Siłowniki SKPx5 są przeznaczone do gazów z rodziny I…III. Przy stosowaniu gazów spoza tej grupy Siemens AG nie gwarantuje wytrzymałości i trwałości siłowników SKPx5.

Funkcje i działanie

Odcięcie bezpieczeństwa i regulacja

• Po podaniu napięcia następuje uruchomienie pompy i otwieranie zaworu (przeciw sprężynie zamykającej).
• Przy wyłączaniu lub zaniku napięcia siłownik zamyka zawór szybko (działanie sprężyny zamykającej).
• W siłownikach SKP25 regulator ciśnienia gazu utrzymuje ciśnienie gazu zgodnie z wartością zadaną (ustawianą sprężyną wartości zadanej).

Wersja wysokociśnieniowa SKP25.4

• Przystosowana do regulacji wyższych ciśnień do 200 kPa.
• Dopuszczenie jako: zawór odcinający bezpieczeństwa wg EN 161 oraz regulator ciśnienia wg EN 88-2 (EN 88-2:AC5; EN 88-2:SG10) lub ISO 23551-2.
• SKP25.4 nie jest dopuszczony do użytku jako nadciśnieniowy zawór odcinający bezpieczeństwa (SAV).
• Wszystkie przewody impulsowe muszą być metalowe.

Ustawianie ciśnienia (SKP25.4)

Wartość zadana PGaz jest ustawiana manualnie przez przekręcanie śruby nastawczej, która działa na sprężynę wartości zadanej. Zakres nastawy zależy od zastosowanej sprężyny:

• 7…70 kPa: sprężyna AGA22 (opcjonalnie sprężyna wartości zadanej z regulacją dokładną AGA30.0)
• 15…150 kPa: sprężyna AGA23 (opcjonalnie sprężyna wartości zadanej z regulacją dokładną AGA30.1)
• 20…200 kPa: (opcjonalnie sprężyna wartości zadanej z regulacją dokładną AGA30.2)

Standardowo SKP25.4 jest wyposażony w sprężynę AGA23 z ustawieniem wstępnym 120 kPa.

Podłączenie elektryczne

• Przyłącze wtyczki: EN 175301-803-A
• Wtyczka połączeniowa napędu zaworu (akcesorium): AGA64
• Zasilanie (Europa, wersja E2): AC 230 V (–15% / +10%), 50/60 Hz (±6%)
• Zalecane zabezpieczenie: bezpiecznik 1 A zwłoczny

Dane techniczne

• Napięcie sieciowe: AC 230 V (–15% / +10%)
• Częstotliwość: 50/60 Hz (±6%)
• Pobór mocy: maks. 10 VA
• Czas zamykania: < 1 s (przy wyłączeniu)
• Prędkość otwierania (typowo): ok. 2 mm/s
• Czas włączenia: 100%
• Stopień ochrony: IP54 (IP65 tylko z AGA66 i zamontowanymi wtykami)
• Stopień zabrudzenia: 2
• Kategoria przepięciowa: III wg DIN EN 60730-1
• Rodzina gazów: I…III
• Warunki otoczenia – praca: -10…+60°C (poniżej 0°C wydłużony czas otwarcia)
• Warunki otoczenia – praca z ogrzewaniem (akcesorium AGA63.6A27): -20…+60°C
• Wilgotność: <95% wilg. wzgl.
• Wysokość montażu: maks. 2000 m n.p.m.

Montaż

• Kwadratowy układ otworów mocujących umożliwia montaż na zaworach VGx/VRx w maksymalnie 4 pozycjach (co 90°, zależnie od zaworu).
• Montaż oraz wymiana siłownika może nastąpić przy istniejącym ciśnieniu gazu; materiał uszczelniający nie jest potrzebny.
• Rozruch elektryczny wolno wykonać dopiero po zamontowaniu siłownika na zaworze.
• Dopuszczalne pozycje montażu: zawsze z pionowo stojącymi membranami.
• W siłownikach SKPx5 z funkcją regulacji ciśnienia (w tym SKP25.4) występuje na regulatorze ciśnienia otwór oddechowy – należy zapobiec jego zablokowaniu.

Podsumowanie

Siemens SKP25.403E2 to siłownik elektrohydrauliczny do zaworów gazowych Siemens VGx/VRx, łączący odcięcie bezpieczeństwa z funkcją regulacji ciśnienia gazu w wersji wysokociśnieniowej (do 200 kPa). Zasilanie AC 230 V, szybkie zamykanie (< 1 s), stopień ochrony IP54 (z możliwością podniesienia do IP65 z AGA66) oraz praca z gazami z rodziny I…III czynią go rozwiązaniem przeznaczonym do wymagających aplikacji palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania wyłącznie w połączeniu z odpowiednimi zaworami Siemens VGx jako element armatury gazowej.
• Posiada oznaczenie CE oraz zgodność z wymaganiami dyrektyw i rozporządzeń UE wskazanych w dokumentacji producenta, w tym dotyczącymi urządzeń niskonapięciowych, urządzeń ciśnieniowych, kompatybilności elektromagnetycznej oraz urządzeń spalających paliwa gazowe.
• Zgodność odniesiona w dokumentacji m.in. do norm: DIN EN 88-2, DIN EN 126, DIN EN 161, DIN EN 13611 oraz DIN EN 60730-1.
• Urządzenie przeznaczone do gazów z rodziny I...III. Zastosowanie z gazami nienależącymi do tej grupy może prowadzić do utraty funkcji bezpieczeństwa i utraty trwałości wyrobu.
• W zastosowaniach gazowych produkt jest komponentem urządzenia bezpieczeństwa. Montaż, instalacja, uruchomienie i serwis muszą być wykonywane wyłącznie przez wykwalifikowany personel zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Nie otwierać urządzenia, nie ingerować w jego konstrukcję i nie dokonywać modyfikacji. Otwarcie, wymiana części lub zmiana oryginalnej wersji odbywają się na własną odpowiedzialność i ryzyko.
• Po upadku lub silnym uderzeniu urządzenia nie wolno ponownie uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Urządzenie jest zasilane napięciem sieciowym AC 230 V. Przed montażem, podłączeniem lub serwisem należy odłączyć zasilanie i sprawdzić poprawność okablowania po każdej wykonanej czynności.
• Podłączenie elektryczne należy wykonywać wyłącznie przez odpowiednią wtyczkę zgodną z DIN EN 175301-803-A. Zastosowana wtyczka musi posiadać uchwyt odciążający.
• Nie wolno podłączać napięcia bezpiecznego do przełącznika pozycji; dokumentacja wskazuje, że takie podłączenie jest niedozwolone i może stwarzać zagrożenie porażeniem prądem elektrycznym.
• Rozruch elektryczny może być przeprowadzony wyłącznie przy zamontowanym siłowniku na zaworze. Uruchamianie bez zamontowanego siłownika może doprowadzić do uszkodzenia urządzenia.
• Siłownik należy montować wyłącznie w dopuszczonych pozycjach montażowych, zawsze z pionowo stojącymi membranami.
• Nie narażać urządzenia na bezpośrednie promieniowanie słoneczne, oblodzenie, zroszenie ani dostanie się wody. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz zagrożenie porażeniem prądem elektrycznym.
• Wersja SKP25.4 posiada regulator ciśnienia i otwór oddechowy. Po stronie instalacji należy zastosować środki zapobiegające zablokowaniu otworu oddechowego.
• Urządzenie pełni funkcję zaworu odcinającego bezpieczeństwa i regulatora ciśnienia, ale model SKP25.4 nie jest dopuszczony do stosowania jako nadciśnieniowy zawór odcinający bezpieczeństwa (SAV).
• Jeżeli dostępne ciśnienie gazu przekracza maksymalnie dopuszczalne ciśnienie robocze zaworu/siłownika, przed urządzeniem należy zastosować odpowiedni regulator ciśnienia.
• Po pomiarze ciśnienia należy ponownie szczelnie zamknąć króciec pomiarowy i bezwzględnie sprawdzić szczelność. Nieszczelność grozi wyciekiem gazu, zagrożeniem dla życia i zdrowia oraz szkodami materialnymi i środowiskowymi.
• Należy sprawdzić szczelność całego zespołu ze wszystkimi podłączonymi komponentami po montażu i po każdej czynności serwisowej.
• Popychacza pompy nie wolno wyciągać za element przekroczenia skoku. Może to spowodować poluzowanie części mosiężnej i uszkodzenie urządzenia.
• Zakres temperatury pracy dla tego wyrobu wynosi od -10°C do +60°C, a przy zastosowaniu ogrzewania dodatkowego AGA63.5A27 od -20°C do +60°C. Poniżej 0°C może wystąpić wydłużony czas otwarcia.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne oraz olej hydrauliczny, dlatego musi być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu i odpadów niebezpiecznych.
