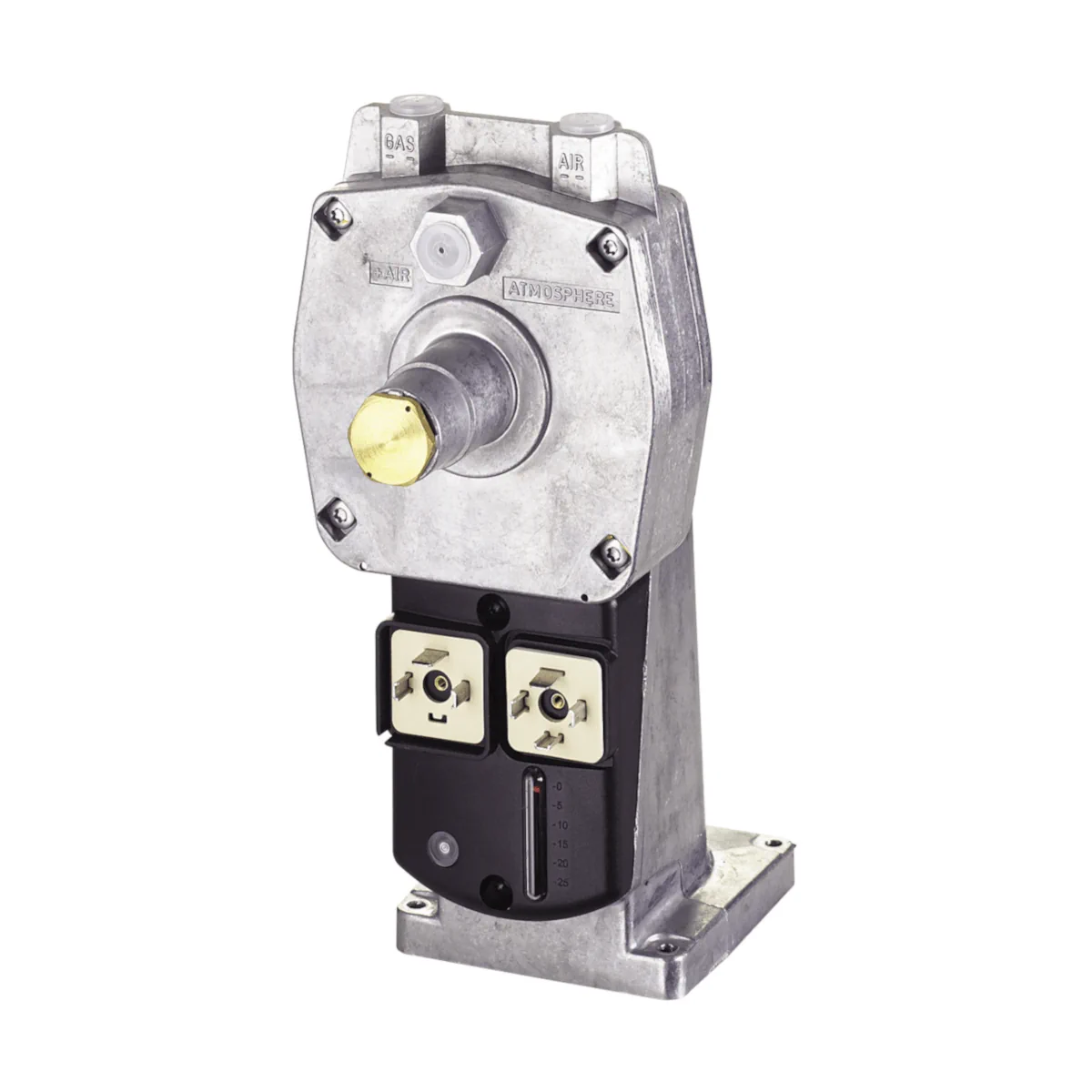

SKP55.001E2 Siłownik do zaworów gazowych, elektrohydrauliczny, powolne otwieranie i szybkie zamykanie, z regulatorem różnicy ciśnienia powietrze/gaz, z wyłącznikiem krańcowym

SKP55.001E2 to siłownik elektrohydrauliczny firmy Siemens do zaworów gazowych, przeznaczony do pracy jako OTWARCIE/ZAMKNIĘCIE z regulatorem różnicy ciśnień w połączeniu z zaworami Siemens VGx/VRx. Wersja E2 jest zasilana z sieci AC 230 V (50/60 Hz), a wariant .001 wyposażony jest w wyłącznik krańcowy (fabrycznie ustawiony jako sygnalizacja pozycji zamknięcia). Siłownik otwiera zawór powoli i zamyka szybko, zapewniając funkcje zgodne z EN 161 (odcięcie bezpieczeństwa) oraz EN 88 (regulacja) – zależnie od zastosowanej kombinacji z zaworem.

Najważniejsze cechy

• Producent: Siemens
• Model: SKP55.001E2
• Nr artykułu: BPZ:SKP55.001E2
• Typ: siłownik elektrohydrauliczny do zaworów gazowych z regulatorem różnicy ciśnień
• Funkcja: OTWARCIE/ZAMKNIĘCIE + regulacja różnicy ciśnień (stosunek 1:1)
• Zasilanie: AC 230 V (−15% / +10%), 50/60 Hz
• Pobór mocy: maks. 10 VA
• Czas zamykania: < 1 s (przy wyłączeniu)
• Prędkość otwierania (typowo): ok. 2 mm/s
• Wyłącznik krańcowy: wbudowany, ustawiony fabrycznie jako wyłącznik pozycji zamknięcia
• Sygnalizacja: elektryczny wskaźnik stanu pracy (LED), wskaźnik skoku zaworu
• Gazy: rodziny gazów I…III (wg EN 437 – w zakresie dopuszczeń zaworu)
• Stopień ochrony: IP54 (IP65 tylko z zestawem uszczelek AGA66 i z zamontowanymi wtykami)
• Masa: ok. 1,9 kg

Zastosowanie

SKP55.001E2 stosuje się jako element zespołu odcinająco-regulacyjnego gazu (siłownik + zawór) w szczególności w gazowych instalacjach palnikowych oraz w aplikacjach kotłowych. Z siłownikiem mogą współpracować następujące zawory:

• VGG, VGF – gaz ziemny, rodziny gazów I…III
• VGD2, VGD4 – gaz ziemny, rodziny gazów I…III
• VRD – gaz ziemny, rodziny gazów I…III

Funkcje i działanie

Regulacja różnicy ciśnień (SKP55)

• Siłownik pracuje jako regulator różnicy ciśnień i utrzymuje stały stosunek 1:1 w całym zakresie powietrza.
• Zakres różnicy ciśnień po stronie gazu: 0,03…20 kPa (PG+/PG−).
• Zakres różnicy ciśnień po stronie powietrza: 0,03…20 kPa (PL+/PL−).
• Dokładność regulacji (SKP55): <10% przy Δpmin, <1% przy Δpmaks.

Otwieranie powolne / zamykanie szybkie

• Po podaniu napięcia siłownik uruchamia pompę i otwiera zawór.
• Po odłączeniu napięcia siłownik zamyka zawór w czasie < 1 s.

Podłączenie elektryczne

• Podłączenie zasilania: poprzez przyłącze wtyczki zgodne z EN 175301-803-A (wtyczka AGA64 – zamawiana oddzielnie).
• Podłączenie wyłącznika krańcowego: poprzez przyłącze wtyczki zgodne z EN 175301-803-A (wtyczka AGA65 – zamawiana oddzielnie).
• Zabezpieczenie obwodu zasilania (zalecenie): bezpiecznik 1 A zwłoczny.
• Parametry wyłącznika krańcowego (jeśli wbudowany): moc załączalna 4 A (2 A, cosφ = 0,3), bezpiecznik 6 A zwłoczny.

Dane techniczne (SKP55.001E2)

• Napięcie sieciowe: AC 230 V −15% / +10%
• Częstotliwość: 50/60 Hz ±6%
• Pobór mocy: maks. 10 VA
• Czas włączenia: 100%
• Czas zamykania: < 1 s (przy wyłączeniu)
• Prędkość otwierania (typowo): ok. 2 mm/s
• Dopuszczalne ciśnienie robocze (SKP55): maks. 120 kPa
• Różnica ciśnień (gaz): 0,03…20 kPa
• Różnica ciśnień (powietrze): 0,03…20 kPa
• Stopień ochrony: IP54 (IP65 tylko z AGA66 oraz z zamontowanymi wtykami; dla SKP55 również tylko z przymocowanymi kapturkami zamykającymi)
• Klasa ochronności: I
• Temperatura otoczenia (praca): −10…+60°C (poniżej 0°C wydłużony czas otwarcia)
• Temperatura otoczenia (praca) z ogrzewaniem AGA63.6A27: −20…+60°C
• Wysokość pracy: maks. 2000 m n.p.m.
• Masa: ok. 1,9 kg

Montaż

• Pozycja montażu: zawsze z pionowo stojącymi membranami.
• Orientacja na zaworze: możliwy montaż na VGx/VRx w maks. 4 pozycjach (co 90° – zależnie od zaworu).
• Montaż/wymiana: możliwe przy istniejącym ciśnieniu gazu; materiał uszczelniający nie jest potrzebny.
• Uruchomienie elektryczne: dopiero po zamontowaniu siłownika na zaworze.
• Wersje z regulacją ciśnienia (w tym SKP55): regulator posiada otwór oddechowy – po stronie aplikacji należy zapobiec jego zablokowaniu.

Podsumowanie

Siemens SKP55.001E2 to siłownik elektrohydrauliczny AC 230 V z regulatorem różnicy ciśnień (stosunek 1:1), przeznaczony do współpracy z zaworami gazowymi Siemens VGx/VRx. Łączy funkcję bezpiecznego odcięcia z szybkim zamykaniem (< 1 s) oraz wyposażeniem ułatwiającym integrację w instalacji: wtykowe podłączenie, LED stanu pracy, wskaźnik skoku zaworu i wyłącznik krańcowy (pozycja zamknięcia).

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens SKP55.001E2 – elektrohydrauliczny siłownik do zaworów gazowych z regulatorem różnicy ciśnień i wyłącznikiem krańcowym, zasilanie AC 230 V.
• W połączeniu z odpowiednimi zaworami VGx spełnia wymagania właściwych dyrektyw i norm, w tym EN 161, EN 126, EN 13611, EN 88-1 oraz EN 60730-1; zgodność potwierdzona oznaczeniem CE.
• Urządzenie jest komponentem bezpieczeństwa w instalacjach gazowych. Stosować wyłącznie zgodnie z dokumentacją producenta i przeznaczeniem.
• Produkt przeznaczony do gazów z rodziny I...III oraz zgodnych zastosowań z odpowiednim zaworem. Użycie nieodpowiednich gazów lub składników gazu może spowodować utratę funkcji bezpieczeństwa.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel specjalistyczny.
• Otwieranie urządzenia, ingerencje, wymiana części oraz modyfikacje oryginalnej wersji są niedozwolone i odbywają się wyłącznie na odpowiedzialność użytkownika.
• Po upadku lub uderzeniu urządzenia nie wolno uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych, ponieważ funkcje bezpieczeństwa mogą być pogorszone.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Jeżeli wyłącznik krańcowy jest zasilany napięciem sieciowym, do urządzenia należy doprowadzić również przewód ochronny.
• Stosować wyłącznie wtyczki zgodne z DIN EN 175301-803-A oraz wyposażone w uchwyt odciążający.
• Podłączenie napięcia i wyłącznika krańcowego realizować wyłącznie przez właściwe połączenia wtykowe zgodnie z dokumentacją producenta.
• Urządzenie ma klasę ochronności I. Przed pracami instalacyjnymi i serwisowymi należy odłączyć zasilanie.
• Nie wolno podłączać napięcia bezpiecznego do wyłącznika pozycji; nieprawidłowe podłączenie stwarza ryzyko porażenia prądem elektrycznym.
• Rozruch elektryczny może być przeprowadzony wyłącznie przy zamontowanym siłowniku na zaworze; w przeciwnym razie może dojść do uszkodzenia siłownika.
• Należy sprawdzić przyłącza przewodów impulsowych pod kątem prawidłowego osadzenia i szczelności.
• Po pomiarze ciśnienia należy ponownie zamknąć króciec pomiarowy i bezwzględnie sprawdzić szczelność; w przeciwnym razie istnieje ryzyko wycieku gazu, szkód materialnych, środowiskowych oraz zagrożenia zdrowia i życia.
• Siłownik posiada otwór oddechowy regulatora ciśnienia. Po stronie instalacji należy zapobiec jego zablokowaniu.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• Nie narażać urządzenia na bezpośrednie promieniowanie słoneczne ani oblodzenie.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażu, zawsze z pionowo stojącymi membranami.
• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa oraz instrukcji montażu producenta.
• Po montażu należy sprawdzić szczelność wszystkich podłączonych komponentów.
• Nie ciągnąć za element przekroczenia skoku popychacza pompy, ponieważ może dojść do obluzowania części mosiężnej i uszkodzenia urządzenia.
• Zakres temperatury pracy dla SKP55.001E2: od -10°C do +60°C; wilgotność względna poniżej 95%; maksymalna wysokość instalacji 2000 m n.p.m.
• Stopień ochrony IP54 jest osiągany tylko przy zamontowanych wtykach i prawidłowo dokręconej centralnej śrubie wtyczki. Stopień IP65 możliwy wyłącznie z zestawem uszczelek AGA66 i zamontowanymi wtykami.
• Urządzenie zawiera komponenty elektryczne i elektroniczne oraz olej hydrauliczny. Nie wyrzucać z odpadami komunalnymi; utylizować zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
