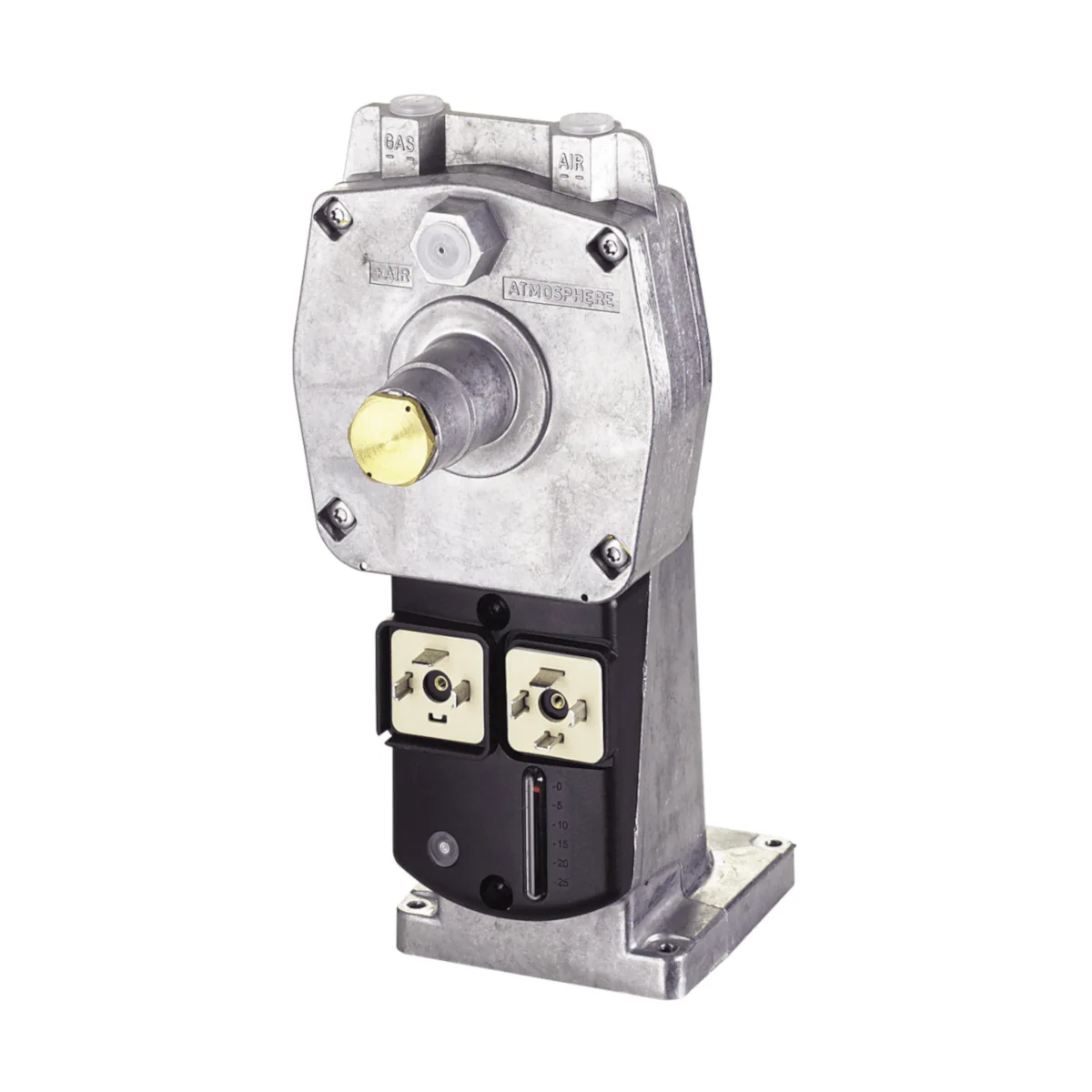

SKP55.003E2 Siłownik do zaworów gazowych, elektrohydrauliczny, powolne otwieranie i szybkie zamykanie, z regulatorem różnicy ciśnienia powietrze/gaz, bez wyłącznika krańcowego

SKP55.003E2 to elektrohydrauliczny siłownik do zaworów gazowych Siemens z serii SKPx5, przeznaczony do pracy w układach palnikowych (szczególnie w kotłach gazowych) jako element OTWARCIE/ZAMKNIĘCIE z wbudowaną funkcją regulacji różnicy ciśnień. W połączeniu z zaworami Siemens VGx/VRx realizuje zabezpieczającą funkcję odcięcia (zgodnie z EN 161) oraz funkcję regulacji (zgodnie z EN 88). Siłownik otwiera się powoli i zamyka szybko.

Najważniejsze cechy

• Producent: Siemens
• Model: SKP55.003E2
• Typ: siłownik elektrohydrauliczny do zaworów gazowych z regulatorem różnicy ciśnień
• Funkcja: OTWARCIE/ZAMKNIĘCIE + regulacja różnicy ciśnień
• Zamykanie: szybkie (< 1 s przy wyłączeniu)
• Otwieranie: tłumione, typowa prędkość ok. 2 mm/s
• Zużycie mocy: maks. 10 VA
• Gazy: rodziny I...III (zgodnie z EN 437; w zależności od zastosowanego zaworu)
• Wyświetlanie stanu: elektryczny wskaźnik stanu pracy (LED)
• Wskaźnik skoku zaworu
• Przyłącze elektryczne: połączenie wtykowe (EN 175301-803-A)
• Wersja: bez wyłącznika krańcowego (odmiana .003)

Zastosowanie

SKP55.003E2 pracuje jako regulator różnicy ciśnień i reguluje różnicę ciśnień gazu zgodnie z różnicą ciśnień powietrza. Stosunek różnicy ciśnień wynosi 1:1 i jest stały w całym zakresie powietrza. Typowe zastosowania obejmują m.in.:

• instalacje spalania z dołączonym układem odzysku ciepła,
• układy, w których przy zmianach mocy nie występuje proporcjonalna zmiana stosunków ciśnień w palniku i komorze spalania,
• palniki z regulowanym urządzeniem do mieszania paliwa/powietrza w głowicy palnika,
• instalacje z negatywnym poziomem ciśnienia po stronie gazowej lub po stronie powietrza.

Siłownik jest przeznaczony do stosowania wyłącznie w połączeniu z zaworami Siemens VGx/VRx.

Funkcje i działanie

Regulacja różnicy ciśnień (SKP55)

• Wielkość regulacyjna (gaz): różnica ciśnień PG+ / PG- w zakresie 0,03...20 kPa.
• Wielkość wiodąca (powietrze): różnica ciśnień PL+ / PL- w zakresie 0,03...20 kPa.
• Stosunek różnicy ciśnień (gaz/powietrze): 1:1.
• Przesunięcie równoległe PGaz (typowo): ±0,09 kPa.

Otwieranie i zamykanie

• Po podaniu napięcia następuje załączenie pompy i proces otwierania zaworu (otwieranie powolne, tłumione).
• Po wyłączeniu/zniku napięcia zawór zamyka się szybko: < 1 s (przy wyłączeniu).

Podłączenie elektryczne

• Zasilanie: poprzez wtyczkę przyłączeniową zgodną z EN 175301-803-A (np. wtyczka AGA64 jako osprzęt – zamawiany oddzielnie).
• Zabezpieczenie: bezpiecznik 1 A zwłoczny.
• Uwaga użytkowa: stopnie ochrony IP54/IP65 są możliwe tylko z zamontowanymi wtykami.

Dane techniczne

• Napięcie zasilania (wersja E2): AC 230 V -15% / +10%
• Częstotliwość: 50/60 Hz ±6%
• Pobór mocy: maks. 10 VA
• Czas zamykania: < 1 s (przy wyłączeniu)
• Niezbędny czas zmiany obciążenia (prowadzonej przez ciśnienie powietrza spalania) między obciążeniem znamionowym i małym: min. 4 s (w zależności od skoku zaworu)
• Czas włączenia: 100%
• Stopień ochrony: IP54 (standardowo); IP65 tylko z zestawem uszczelek AGA66 oraz przy spełnieniu wymagań montażowych (dla SKP55 również z przymocowanymi kapturkami zamykającymi)
• Klasa ochronności: I
• Stopień zabrudzenia: 2
• Kategoria przepięciowa: III wg DIN EN 60730-1
• Dopuszczalne ciśnienie robocze (SKP55): maks. 120 kPa
• Dokładność regulacji (SKP55): < 10% przy Δpmin, < 1% przy Δpmaks
• Warunki pracy (temperatura otoczenia): -10...+60°C (poniżej 0°C wydłużony czas otwarcia); -20...+60°C z ogrzewaniem AGA63.6A27
• Wilgotność: < 95% r.h.
• Maks. wysokość montażu: 2000 m n.p.m.
• Masa (SKP55): ok. 1,9 kg
• Rodzina gazów: I...III

Montaż

• Pozycje montażu: dopuszczalne pozycje montażu: zawsze z pionowo stojącymi membranami.
• Konstrukcja z kwadratowym układem otworów umożliwia montaż na zaworach VGx/VRx w maks. czterech pozycjach (co 90°, zależnie od zaworu).
• Montaż i wymiana siłownika mogą być wykonane przy istniejącym ciśnieniu gazu; materiał uszczelniający nie jest potrzebny.
• Rozruch elektryczny należy przeprowadzić dopiero po zamontowaniu siłownika na zaworze.
• W wersjach z regulacją ciśnienia (w tym SKP55) występuje otwór oddechowy – po stronie aplikacji należy zapobiec jego zablokowaniu.

Podsumowanie

Siemens SKP55.003E2 to siłownik elektrohydrauliczny AC 230 V do zaworów gazowych Siemens VGx/VRx, łączący funkcję szybkiego odcięcia z regulacją różnicy ciśnień w stałym stosunku 1:1 (gaz/powietrze). Dzięki tłumionemu otwieraniu, zamykaniu w czasie < 1 s, niskiemu poborowi mocy oraz czytelnej sygnalizacji (LED i wskaźnik skoku), jest przeznaczony do wymagających aplikacji palnikowych, w których kluczowa jest stabilna i powtarzalna praca układu gazowo-powietrznego.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zastosowań przemysłowych i instalacji spalania gazu. W zastosowaniach z medium gazowym siłownik SKP55.003E2 jest komponentem urządzenia bezpieczeństwa.
• W połączeniu z odpowiednim zaworem VGx/VRx produkt spełnia wymagania właściwych norm i przepisów UE wskazanych przez producenta, w tym EN 161, EN 126, EN 13611, EN 60730-1 oraz dyrektyw dotyczących urządzeń niskonapięciowych, urządzeń ciśnieniowych i kompatybilności elektromagnetycznej.
• Urządzenie elektryczne niskonapięciowe, zasilanie AC 230 V. Przed montażem, podłączeniem, uruchomieniem lub serwisem należy odłączyć zasilanie.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nie otwierać urządzenia, nie ingerować w jego konstrukcję i nie dokonywać żadnych przeróbek. Jakiekolwiek otwarcie, wymiana części lub modyfikacja oryginalnej wersji odbywa się na własną odpowiedzialność i ryzyko.
• Po upadku, uderzeniu lub innym silnym oddziaływaniu mechanicznym urządzenia nie wolno ponownie uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych. Mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Stosować wyłącznie z dopuszczonym medium i zgodnie z dokumentacją zaworu współpracującego. W przypadku gazów nieodpowiednich lub składników gazu niezgodnych z wymaganiami producenta może dojść do utraty funkcji bezpieczeństwa.
• Model SKP55.003E2 przeznaczony jest do gazów z rodziny I...III; dopuszczalne medium i parametry pracy zależą także od zastosowanego zaworu.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowość okablowania, połączeń oraz szczelność wszystkich podłączonych komponentów.
• Należy sprawdzić przyłącza przewodów impulsowych pod kątem prawidłowego osadzenia i szczelności. Nieprawidłowe podłączenie lub nieszczelność może spowodować nieprawidłową pracę regulatora.
• Przewody impulsowe należy prowadzić możliwie krótko i tak, aby różnica ciśnień była rejestrowana bez zakłóceń przepływu. W razie ryzyka oddziaływania wysokiej temperatury przewody sygnałowe muszą być wykonane z odpowiedniego materiału metalowego.
• Siłownik z funkcją regulacji ciśnienia posiada otwór oddechowy. Po stronie instalacji należy zastosować środki zapobiegające jego zablokowaniu.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• Nie narażać urządzenia na bezpośrednie promieniowanie słoneczne ani oblodzenie.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażowych, zgodnie z dokumentacją producenta; wymagane jest ustawienie z pionowo stojącymi membranami.
• Rozruch elektryczny może być przeprowadzony wyłącznie przy zamontowanym siłowniku na zaworze. Uruchamianie bez zamontowanego siłownika może doprowadzić do uszkodzenia urządzenia.
• Podłączenie elektryczne należy wykonać przez odpowiednie złącze zgodne z DIN EN 175301-803-A. Zastosowana wtyczka musi posiadać uchwyt odciążający.
• Nie wolno wyciągać popychacza pompy za element przekroczenia skoku, ponieważ może to spowodować poluzowanie części i uszkodzenie urządzenia.
• Zakres temperatury pracy dla SKP55.003E2 wynosi od -10°C do +60°C, wilgotność względna poniżej 95%, maksymalna wysokość instalacji 2000 m n.p.m.
• Produkt zawiera komponenty elektryczne i elektroniczne oraz olej hydrauliczny. Nie wyrzucać z odpadami komunalnymi; utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu oraz odpadów niebezpiecznych.
