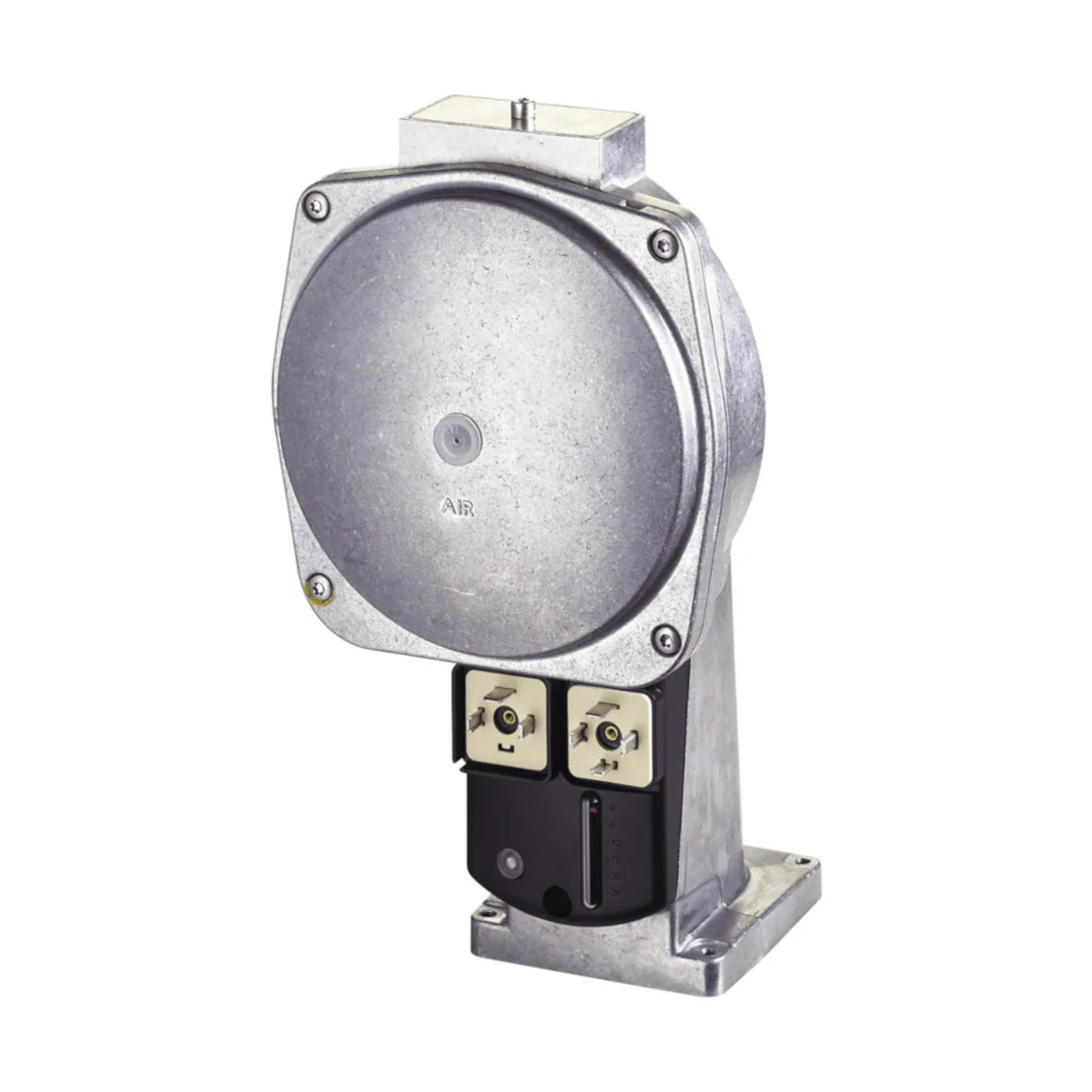

SKP75.001E2 Siłownik do zaworów gazowych, elektrohydrauliczny, powolne otwieranie i szybkie zamykanie, z ciśnieniowym regulatorem proporcji powietrze/gaz, z wyłącznikiem krańcowym

SKP75.001E2 to elektrohydrauliczny siłownik do zaworów gazowych Siemens, przeznaczony do pracy z zaworami Siemens VGx/VRx jako zespół pełniący funkcję zaworu odcinającego bezpieczeństwa oraz regulatora stosunku ciśnień (gaz/powietrze). Siłownik jest zasilany z sieci AC 230 V i posiada wyłącznik krańcowy (sygnalizacja położenia zamknięcia – nastawa fabryczna). W aplikacjach palnikowych SKP75 otwiera zawór powoli i zamyka szybko (funkcja odcięcia), a regulator utrzymuje zadany, nastawiany stosunek ciśnień w całym zakresie obciążenia.

Najważniejsze cechy

• Producent: Siemens
• Model: SKP75.001E2
• Typ: siłownik elektrohydrauliczny do zaworów gazowych z regulatorem stosunku ciśnień
• Funkcja: OTWARCIE/ZAMKNIĘCIE (wolne otwieranie, szybkie zamykanie) + regulacja stosunku ciśnień
• Zasilanie: AC 230 V (–15% / +10%), 50/60 Hz (±6%)
• Pobór mocy: maks. 10 VA (dla wykonania europejskiego SKPx5.xxxEx)
• Wyłącznik krańcowy: wbudowany, fabrycznie ustawiony jako wyłącznik pozycji zamknięcia
• Wskaźniki: elektryczny wskaźnik stanu pracy (LED) oraz wskaźnik skoku zaworu
• Stopień ochrony: IP54 (IP65 tylko z zestawem uszczelek AGA66; stopień ochrony możliwy tylko z zamontowanymi wtykami)
• Gazy: odpowiedni do gazów z rodziny I…III (EN 437)

Zastosowanie

SKP75.001E2 jest przeznaczony do zastosowań w gazowych instalacjach palnikowych (w szczególności w kotłach gazowych) jako element zespołu zaworu i siłownika. Reguluje ciśnienie gazu odpowiednio do ciśnienia powietrza spalania, aby utrzymać stały, nastawiony stosunek gaz/powietrze w całym zakresie obciążenia (typowo dla modulujących palników gazowych dmuchawkowych).

Siłownik jest przewidziany do pracy wyłącznie w połączeniu z zaworami Siemens VGx/VRx (dobór zaworu zgodnie z odpowiednią kartą katalogową zaworu).

Funkcje i działanie

Odcięcie bezpieczeństwa i dynamika pracy

• Po podaniu napięcia załącza się pompa, a siłownik otwiera zawór powoli.
• Przy wyłączeniu lub zaniku zasilania następuje szybkie zamknięcie (czas zamykania < 1 s).

Regulacja stosunku ciśnień (gaz/powietrze)

• Nastawiany stosunek różnicy ciśnień (gaz/powietrze): 0,4…9 (ustawienie fabryczne 1,3).
• Zakres wielkości regulacyjnej (SKP75): różnica ciśnień PG-PF lub PG-PPowietrze 0,08…12 kPa.
• Wielkość przewodnia (powietrze): PPowietrze − PKomora spalania > 0,05 kPa.
• Dopuszczalne ciśnienie komory spalania: 3 kPa.
• Przesunięcie równoległe PGaz (typowe): ±0,1 kPa (ustawienie fabryczne 0).

Jeżeli stosunek gazu i powietrza nie jest równy 1:1, ciśnienie w komorze spalania musi być podłączone, aby uwzględnić nieproporcjonalne zmiany ciśnienia w komorze spalania względem zmiany mocy palnika.

Ustawianie

• Śruby nastawcze wolno przestawiać wyłącznie ręcznie (używanie wkrętarki akumulatorowej jest niedozwolone).
• Maks. moment obrotowy (do oporu): 1 Nm.

Podłączenie elektryczne

• Przyłącze zasilania siłownika: połączenie wtykowe zgodne z EN 175301-803-A (wtyczka AGA64 – zamawiana oddzielnie).
• Przyłącze wyłącznika krańcowego: połączenie wtykowe zgodne z EN 175301-803-A (wtyczka AGA65 – zamawiana oddzielnie).
• Wyłącznik krańcowy: ustawiony fabrycznie jako wyłącznik pozycji zamknięcia.
• Moc załączalna wyłącznika krańcowego: 4 A (2 A, cosφ = 0,3), bezpiecznik 6 A zwłoczny.

Dane techniczne (SKP75.001E2)

• Napięcie sieciowe: AC 230 V (–15% / +10%)
• Częstotliwość: 50/60 Hz (±6%)
• Pobór mocy: maks. 10 VA
• Czas zamykania: < 1 s (przy wyłączeniu)
• Prędkość otwierania (typowo): ok. 2 mm/s
• Minimalny czas zmiany obciążenia prowadzonej przez ciśnienie powietrza spalania (SKP75): min. 4 s (w zależności od skoku zaworu)
• Klasa ochronności: I
• Stopień ochrony: IP54 (IP65 tylko z AGA66; stopień ochrony możliwy tylko z zamontowanymi wtykami)
• Dopuszczalne media: zależnie od użytego zaworu; rodzina gazów: I…III
• Dopuszczalne pozycje montażu: zawsze z pionowo stojącymi membranami
• Masa: ok. 2,3 kg
• Temperatura otoczenia (praca): -10…+60°C (poniżej 0°C wydłużony czas otwarcia); -20…+60°C z ogrzewaniem AGA63.6A27
• Wilgotność: <95% wilg. wzgl.
• Wysokość instalacji: maks. 2000 m n.p.m.

Montaż

• Korpus z kwadratowym układem otworów mocujących umożliwia montaż na VGx/VRx w maksymalnie czterech pozycjach (co 90°, zależnie od zaworu).
• Montaż oraz wymiana siłownika może nastąpić przy istniejącym ciśnieniu gazu; materiał uszczelniający nie jest potrzebny.
• Rozruch elektryczny wolno przeprowadzić dopiero po zamontowaniu siłownika na zaworze (w przeciwnym razie możliwe uszkodzenie siłownika).

Podsumowanie

Siemens SKP75.001E2 to siłownik elektrohydrauliczny AC 230 V z wbudowanym wyłącznikiem krańcowym, przeznaczony do zespołów zaworowych VGx/VRx w aplikacjach palnikowych. Zapewnia szybkie odcięcie przy zaniku zasilania oraz regulację, która utrzymuje nastawiony stosunek gaz/powietrze (0,4…9; fabrycznie 1,3) w całym zakresie obciążenia, wspierając stabilne i powtarzalne warunki spalania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zastosowań w układach gazowych jako siłownik SKP75.001E2 z regulatorem stosunku ciśnień, wyłącznie w połączeniu z kompatybilnymi zaworami Siemens oraz zgodnie z dokumentacją producenta.
• Posiada oznaczenie CE w zakresie wskazanym przez producenta dla zastosowań z odpowiednimi zaworami.
• Zgodność deklarowana przez producenta obejmuje m.in. wymagania dyrektywy niskonapięciowej, kompatybilności elektromagnetycznej, dyrektywy ciśnieniowej oraz rozporządzenia UE w sprawie urządzeń spalających paliwa gazowe.
• Urządzenie należy stosować wyłącznie z dopuszczonymi mediami i w przewidzianych przez producenta aplikacjach. Niewłaściwe gazy lub składniki gazu mogą spowodować utratę funkcji bezpieczeństwa.
• Montaż, instalacja, uruchomienie, regulacja i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Otwieranie urządzenia, ingerencje, wymiana części oraz modyfikacje oryginalnej konstrukcji są niedozwolone i odbywają się wyłącznie na odpowiedzialność użytkownika.
• W zastosowaniach z medium gazowym urządzenie jest elementem bezpieczeństwa instalacji. Po upadku, uderzeniu lub silnym wstrząsie nie wolno go ponownie uruchamiać, nawet jeśli nie widać uszkodzeń zewnętrznych.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowość okablowania, szczelność połączeń oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Urządzenie elektryczne. Przed montażem, podłączeniem lub serwisem należy odłączyć zasilanie. Podłączenie elektryczne należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Należy stosować wtyczki zgodne z normą DIN EN 175301-803-A. Wybrana wtyczka musi posiadać odciążenie przewodu.
• Jeżeli wyłącznik krańcowy jest zasilany napięciem sieciowym, do urządzenia należy doprowadzić również przewód ochronny.
• Podłączenie napięcia bezpiecznego do wyłącznika pozycji jest niedozwolone. Niewłaściwe podłączenie grozi porażeniem prądem elektrycznym.
• Rozruch elektryczny może być przeprowadzony wyłącznie przy zamontowanym siłowniku na zaworze. Uruchamianie bez zamontowanego siłownika może spowodować uszkodzenie urządzenia.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu, zawsze z pionowo stojącymi membranami.
• Nie wolno dopuścić do zroszenia, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Urządzenie nie może być narażone na bezpośrednie promieniowanie słoneczne ani oblodzenie.
• Należy zapewnić prawidłowe podłączenie oraz szczelność przewodów impulsowych i przyłączy ciśnieniowych. Nieprawidłowy montaż przewodów może spowodować nieprawidłową pracę regulatora.
• Jeżeli ciśnienie powietrza spalania przekracza wartości dopuszczalne dla regulatora, należy zastosować odpowiednie środki redukcji ciśnienia zgodnie z dokumentacją producenta.
• Jeżeli aplikacja wymaga określonego minimalnego ciśnienia gazu za armaturą gazową, ciśnienie minimalne musi być monitorowane przez użytkownika instalacji.
• Podczas pomiarów i regulacji należy po zakończeniu ponownie zamknąć króćce pomiarowe oraz sprawdzić szczelność. Nieszczelność grozi wyciekiem gazu, zagrożeniem dla życia i zdrowia oraz szkodami materialnymi i środowiskowymi.
• Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta, w tym w zakresie temperatury pracy od -10°C do +60°C, przy wilgotności względnej poniżej 95% i na wysokości do 2000 m n.p.m.
• Zużytego produktu nie wolno wyrzucać z odpadami komunalnymi. Zawiera komponenty elektryczne i elektroniczne oraz olej hydrauliczny i musi być utylizowany zgodnie z lokalnymi przepisami.
