SKP75.003E2 Siłownik do zaworów gazowych, elektrohydrauliczny, powolne otwieranie i szybkie zamykanie, z ciśnieniowym regulatorem proporcji powietrze/gaz, bez wyłącznika krańcowego

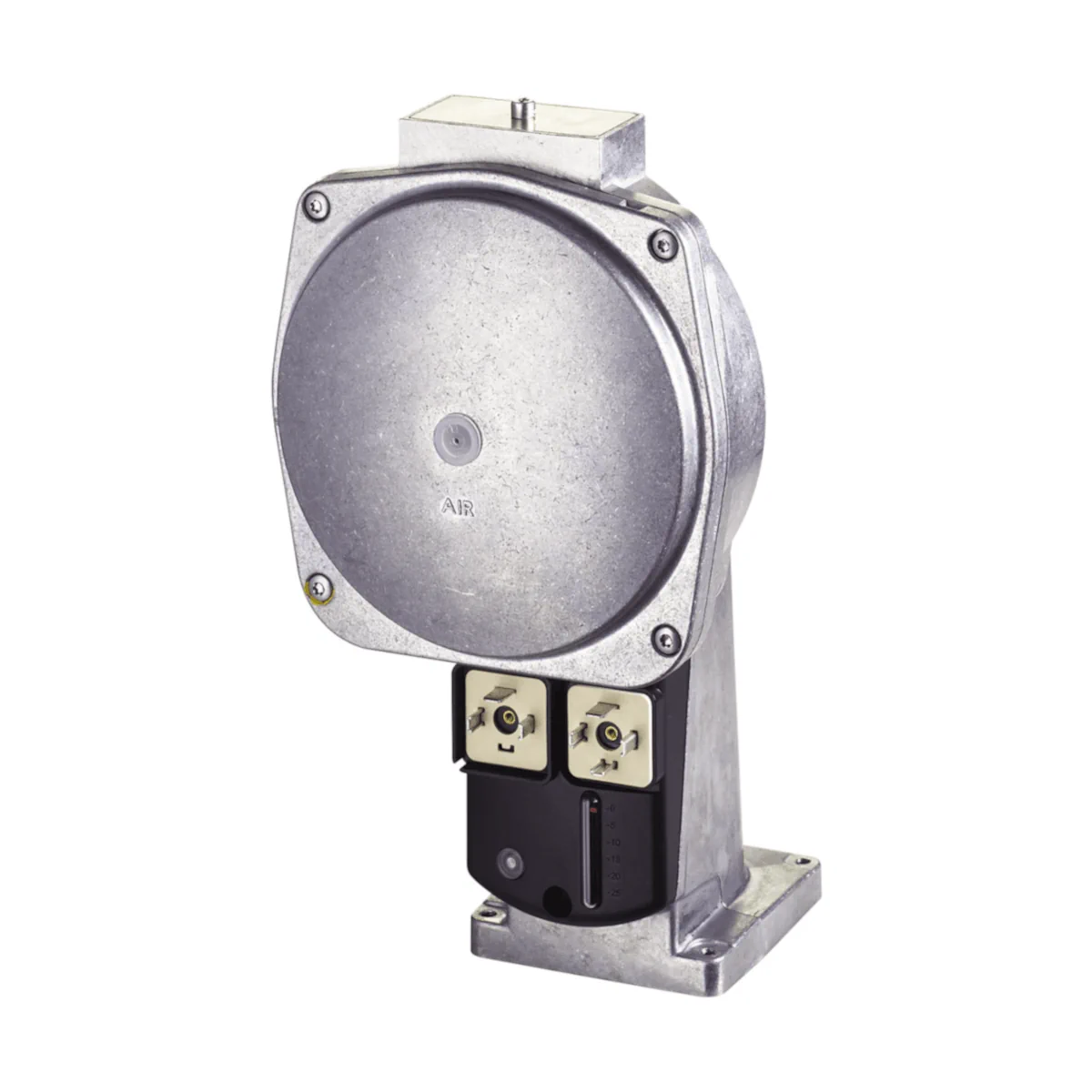

SKP75.003E2 to elektrohydrauliczny siłownik do zaworów gazowych Siemens z serii SKPx5, przeznaczony do pracy w połączeniu z zaworami Siemens VGx/VRx. Wariant SKP75 działa jako regulator stosunku ciśnień – reguluje ciśnienie gazu odpowiednio do ciśnienia powietrza spalania, utrzymując stały (nastawiany) stosunek gaz/powietrze w całym zakresie obciążenia. Model SKP75.003E2 jest zasilany napięciem sieciowym AC 230 V i posiada przyłącze wtyczkowe (wtyczka zgodna z EN 175301-803-A).

Najważniejsze cechy

• Producent: Siemens
• Model: SKP75.003E2
• Typ: siłownik elektrohydrauliczny do zaworów gazowych z regulatorem stosunku ciśnień
• Funkcja: zabezpieczająca funkcja odcięcia OTWÓRZ/ZAMKNIJ (EN 161) oraz funkcja regulacji (EN 88) w połączeniu z zaworami Siemens VGx/VRx
• Charakter pracy: powolne otwieranie, szybkie zamykanie
• Czas zamykania: < 1 s (przy wyłączeniu)
• Prędkość otwierania (typowa): ok. 2 mm/s
• Zużycie mocy: maks. 10 VA
• Zasilanie: AC 230 V –15%/+10%, 50/60 Hz ±6%
• Stopień ochrony: IP54 (IP65 tylko z zestawem uszczelek AGA66); IP54/IP65 możliwe tylko z zamontowanymi wtykami
• Gazy: rodziny gazów I...III
• Wskaźniki: elektryczny wskaźnik stanu pracy (LED) oraz wskaźnik skoku zaworu
• Wyłącznik krańcowy: brak (model bez wbudowanego wyłącznika krańcowego)
• Masa: ok. 2,3 kg

Zastosowanie

SKP75.003E2 jest przeznaczony przede wszystkim do zastosowań w gazowych instalacjach palnikowych, w szczególności dla modulujących palników gazowych dmuchawkowych, gdzie wymagane jest utrzymanie stałego (nastawianego) stosunku gaz/powietrze w całym zakresie obciążenia.

Siłownik pracuje wyłącznie w połączeniu z zaworami Siemens VGx/VRx. Z siłownikiem SKPx5 mogą być używane zawory:

• VGG, VGF (karta danych N7636)
• VGD2, VGD4 (karta danych N7631)
• VRD (karta danych N7631)
• VRF (karta danych N7633)

W przypadku stosowania siłowników SKPx5 do gazów spoza rodziny I...III producent nie gwarantuje wytrzymałości i trwałości.

Funkcje i działanie

Regulacja stosunku ciśnień (gaz/powietrze)

• Siłownik SKP75 reguluje ciśnienie gazu odpowiednio do ciśnienia powietrza spalania, tak aby stosunek gaz/powietrze pozostał stały w całym zakresie obciążenia.
• Stosunek różnicy ciśnień (gaz/powietrze) – nastawiany: 0,4...9 (ustawienie fabryczne 1,3).
• Różnica ciśnień (gaz): 0,08...12 kPa (PG−PF lub PG−PPowietrze).
• Wielkość przewodnia (powietrze): PPowietrze − PKomora spalania > 0,05 kPa.
• Dopuszczalne ciśnienie komory spalania: 3 kPa.
• Przesunięcie równoległe PGaz (typowe): ±0,1 kPa (ustawienie fabryczne 0).

Ograniczenia ciśnienia powietrza spalania

• Jeżeli ciśnienie powietrza (ciśnienie dmuchawy) przekracza dopuszczalną wartość regulatora:
  • 3 kPa przy stosunku PGaz/PPowietrze ≥ 2,
  • 5 kPa przy stosunku PGaz/PPowietrze ≤ 2,
  należy je zmniejszyć (np. z użyciem trójnika redukcyjnego AGA78 – osprzęt opcjonalny).
• Maks. ciśnienie powietrza/różnica ciśnień: 15 kPa.

Otwieranie i zamykanie

• Po przyłożeniu napięcia następuje uruchomienie pompy i otwarcie zaworu.
• Przy wyłączaniu lub zaniku napięcia następuje szybkie zamknięcie: < 1 s.
• Minimalny czas zmiany obciążenia prowadzonej przez ciśnienie powietrza spalania między obciążeniem znamionowym i małym obciążeniem: min. 4 s (w zależności od skoku zaworu).

Podłączenie elektryczne

• Przyłącze wtyczkowe: zgodnie z EN 175301-803-A.
• Wtyczka połączeniowa napędu zaworu (osprzęt): AGA64 (zamawiana oddzielnie).
• Uwaga dot. szczelności/stopnia ochrony: stopień ochrony IP54/IP65 jest możliwy tylko z zamontowanymi wtykami; IP65 wymaga zestawu uszczelek AGA66.

Dane techniczne

• Napięcie zasilania (wersja E2): AC 230 V –15%/+10%
• Częstotliwość: 50/60 Hz ±6%
• Pobór mocy: maks. 10 VA
• Czas zamykania: < 1 s (przy wyłączeniu)
• Prędkość otwierania (typowa): ok. 2 mm/s
• Stopień ochrony: IP54 (IP65 tylko z AGA66; tylko z zamontowanymi wtykami)
• Klasa ochronności: I
• Rodzina gazów: I...III
• Zakres pracy (temperatura otoczenia): -10...+60°C (poniżej 0°C wydłużony czas otwarcia); -20...+60°C z ogrzewaniem AGA63.6A27 (osprzęt)
• Wilgotność: < 95% wilg. wzgl.
• Wysokość montażu: maks. 2000 m n.p.m.
• Masa: ok. 2,3 kg

Montaż

• Pozycje montażu: zawsze z pionowo stojącymi membranami.
• Konstrukcja z kwadratowym układem otworów umożliwia montaż na zaworach VGx/VRx w maksymalnie czterech pozycjach (co 90°, zależnie od zaworu).
• Montaż i wymiana siłownika mogą nastąpić przy istniejącym ciśnieniu gazu; materiał uszczelniający nie jest potrzebny.
• Rozruch elektryczny wolno wykonać dopiero po zamontowaniu SKP75 na zaworze (w przeciwnym razie możliwe uszkodzenie siłownika).
• Nie wolno ciągnąć za popychacz pompy.

Podsumowanie

Siemens SKP75.003E2 to elektrohydrauliczny siłownik do zaworów gazowych Siemens VGx/VRx z funkcją regulacji stosunku ciśnień gaz/powietrze. Zapewnia powolne otwieranie i szybkie zamykanie (< 1 s), posiada wskaźnik skoku zaworu oraz sygnalizację stanu pracy (LED), a dzięki zasilaniu AC 230 V i przyłączu wtyczkowemu stanowi sprawdzone rozwiązanie do aplikacji palnikowych wymagających stabilnej relacji gazu do powietrza spalania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do zastosowań przemysłowych w instalacjach spalania gazu jako siłownik do zaworu gazowego z regulatorem stosunku ciśnień. Model SKP75.003E2 jest wersją na napięcie AC 230 V.
• Produkt przeznaczony do pracy z gazami z rodziny I...III oraz zgodnie z dokumentacją producenta i w połączeniu z odpowiednimi zaworami współpracującymi. Zastosowanie z nieodpowiednimi gazami lub składnikami gazu może spowodować utratę funkcji bezpieczeństwa.
• Posiada zgodność z wymaganiami odpowiednich dyrektyw UE i norm wskazanych przez producenta, w tym m.in. EN 161, EN 126, EN 13611, EN 60730-1 oraz EMC i LVD.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne oraz olej hydrauliczny; utylizować zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Nie otwierać obudowy urządzenia, nie ingerować w jego konstrukcję i nie dokonywać modyfikacji. Jakiekolwiek otwarcie, wymiana części lub modyfikacja oryginalnej wersji odbywa się na własną odpowiedzialność i ryzyko.
• W zastosowaniach gazowych urządzenie jest elementem układu bezpieczeństwa. Po upadku, uderzeniu lub innym uszkodzeniu mechanicznym nie wolno go uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych.
• Urządzenie elektryczne. Przed rozpoczęciem montażu, podłączenia lub prac serwisowych należy odłączyć zasilanie. Podłączenie elektryczne wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Należy stosować wtyczkę zgodną z DIN EN 175301-803-A oraz wyposażoną w uchwyt odciążający przewód.
• Rozruch elektryczny może być przeprowadzony wyłącznie przy zamontowanym siłowniku na zaworze. Uruchomienie siłownika bez montażu na zaworze może spowodować uszkodzenie urządzenia.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu, zawsze z pionowo stojącymi membranami, zgodnie z dokumentacją producenta.
• Należy chronić urządzenie przed bezpośrednim promieniowaniem słonecznym, oblodzeniem, zroszeniem oraz przedostaniem się wody. W przeciwnym razie może dojść do pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• W modelu SKP75 należy zapewnić prawidłowe podłączenie oraz szczelność przewodów impulsowych i przyłączy ciśnieniowych. Nieprawidłowe podłączenie lub nieszczelność mogą powodować nieprawidłową pracę regulatora i zagrożenie dla instalacji.
• Przewody impulsowe należy prowadzić możliwie najkrótszą drogą i tak, aby różnica ciśnień była rejestrowana bez wpływów zakłócających. Średnica wewnętrzna przewodów impulsowych powinna wynosić co najmniej 6 mm, zgodnie z dokumentacją producenta.
• Jeżeli ciśnienie powietrza przekracza dopuszczalne wartości dla regulatora, należy zastosować odpowiednie elementy redukcji ciśnienia zgodnie z dokumentacją producenta.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić stan okablowania, szczelność wszystkich połączeń oraz przeprowadzić kontrolę bezpieczeństwa zgodnie z dokumentacją producenta.
• Nie ciągnąć za element przekroczenia skoku popychacza pompy. Może to spowodować obluzowanie części i uszkodzenie urządzenia.
• Urządzenie przeznaczone do pracy w warunkach określonych przez producenta, m.in. w temperaturze otoczenia od -10°C do +60°C, przy wilgotności względnej poniżej 95% i na wysokości do 2000 m n.p.m.
• W miarę upływu okresu eksploatacji możliwe jest obniżenie mocy napędowej, co może powodować spadek ilości gazu lub ciśnienia gazu na wyjściu. Jeżeli aplikacja wymaga minimalnego ciśnienia za armaturą gazową, należy je monitorować.
