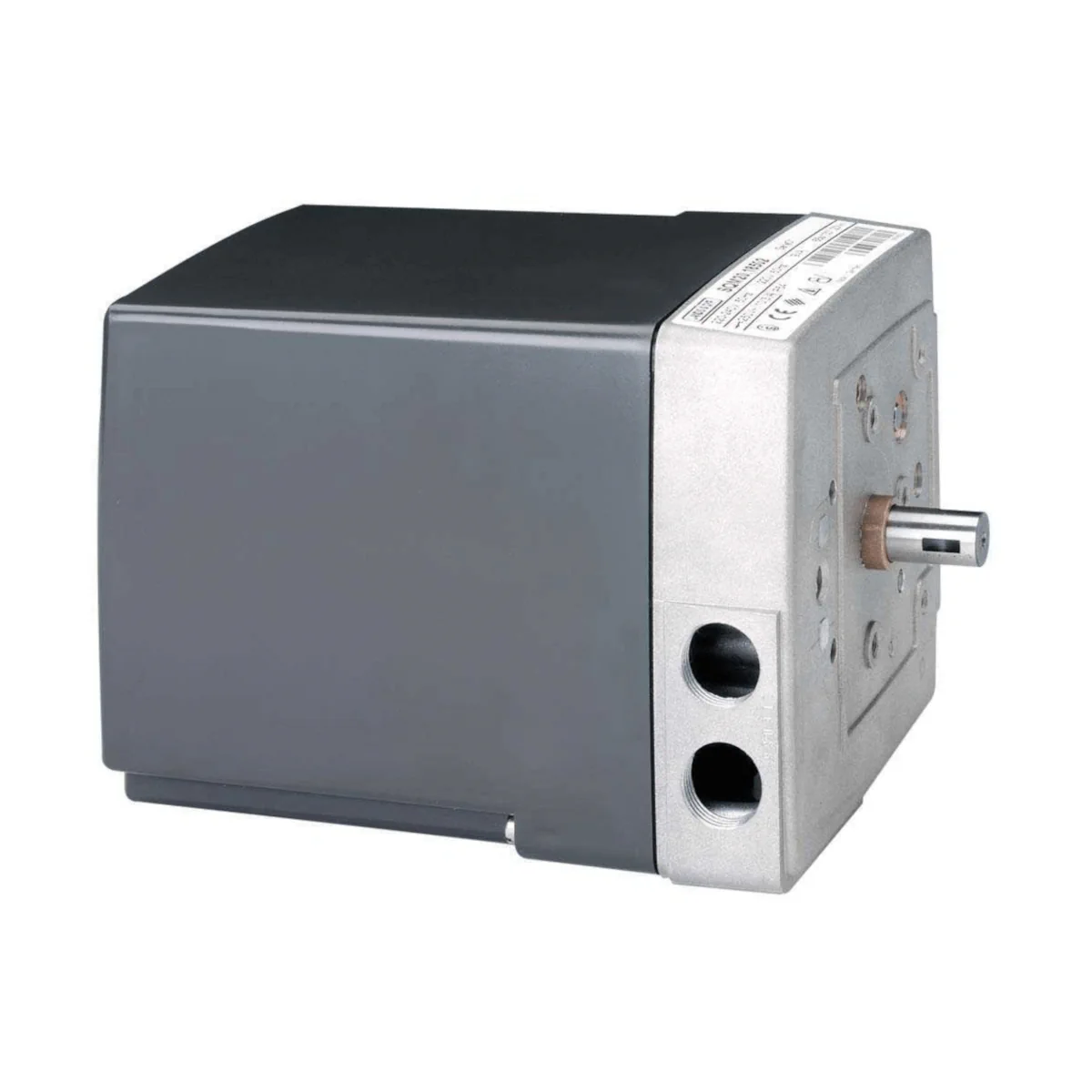

SQM10.15502 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, czas przebiegu 14s, 10Nm, do modul. LAL.. LFL.. LOK.. LGK.. LME7.., trzpień Ø10mm

SQM10.15502 to rewersyjny siłownik elektromotoryczny Siemens przeznaczony do przepustnic powietrza oraz zaworów regulacyjnych palników olejowych. Współpracuje z regulatorami lub urządzeniami łączeniowymi wyposażonymi w styki przełączne. Wersja SQM10.15502 (standard, wał 10 mm) oferuje moment nominalny 10 Nm, 5 wyłączników pomocniczych oraz kierunek obrotu przeciwny do ruchu wskazówek zegara (patrząc na wał napędowy) przy podaniu napięcia sterującego na zacisk 1.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM10.15502
• Typ: rewersyjny siłownik elektromotoryczny do przepustnic powietrza i zaworów regulacyjnych palników olejowych
• Zasilanie: AC 220…240 V, 50 Hz (–15% / +10%); AC 220 V, 60 Hz (–15% / +10%)
• Moment nominalny: 10 Nm
• Moment rozruchowy: 10 Nm
• Moment trzymający: 4 Nm
• Czas przestawienia (50 Hz): 14 s / 90° oraz 20 s / 130°
• Uwaga dot. 60 Hz: czasy przestawienia są ok. 17% krótsze
• Kierunek obrotu: przeciwny do ruchu wskazówek zegara (CCW), patrząc na wał – przy napięciu na zacisku 1
• Wyłączniki: 2 krańcowe + 5 pomocniczych (nastawiane krzywkami)
• Stopień ochrony: IP54 (przy prawidłowym wykonaniu wprowadzeń kablowych / zaślepieniu niewykorzystanych otworów)
• Pobór mocy: 9 VA
• Masa: ok. 1,7 kg

Zastosowanie

SQM10.15502 jest przeznaczony do zastosowań OEM jako napęd elementów wykonawczych w układach palników olejowych, w szczególności do sterowania przepustnicami powietrza oraz zaworami regulacyjnymi. Pracuje z regulatorami lub urządzeniami łączeniowymi posiadającymi styki przełączne.

Budowa i regulacja

• Silnik: synchroniczny (rewersyjny)
• Krzywki nastawcze: regulowane, z podziałką kątową do nastawy punktów przełączania
• Regulacja krzywek: ręcznie (za pomocą dołączonego klucza hakowego lub narzędzia)
• Łożyskowanie: samosmarujące łożyska z brązu spiekanego (przekładnia bezobsługowa)
• Obudowa: pokrywa z odpornego na udar i temperaturę tworzywa (kolor: ciemnoszary), korpus przekładni z odlewu aluminiowego
• Zaciski: śrubowe

Funkcje i działanie

Silnik synchroniczny napędza wał poprzez przekładnię. Na wale znajduje się stos krzywek, który uruchamia wyłączniki krańcowe oraz wyłączniki pomocnicze. Punkty przełączania można nastawiać w zakresie pracy za pomocą odpowiednich krzywek.

• Kąt pozycjonowania: do 160° (zakres skali)
• Sekcja sterująca: 2 wyłączniki krańcowe oraz do 5 wyłączników pomocniczych (w SQM10.15502: 5)
• Opcja: możliwość integracji potencjometru (np. do sprzężenia zwrotnego lub zdalnej sygnalizacji położenia)

Podłączenie elektryczne i okablowanie

• Schemat podłączeń: wg diagramu nr 1
• Zdolność łączeniowa wyłączników krańcowych i pomocniczych: 10 (3) A, AC 24…250 V
• Wprowadzenia kablowe: 2 × M16 × 1,5 oraz 2 × M20 × 1,5
• Stopień ochrony IP54: zapewniany przy prawidłowym wykonaniu wprowadzeń kablowych lub zastosowaniu elementu mocującego dla niewykorzystanych otworów

Dane techniczne

• Napięcie pracy: AC 220…240 V, 50 Hz (–15% / +10%); AC 220 V, 60 Hz (–15% / +10%)
• Pobór mocy: 9 VA
• Czas przestawienia (50 Hz): 14 s / 90°; 20 s / 130°
• Moment nominalny: 10 Nm
• Moment rozruchowy: 10 Nm
• Moment trzymający: 4 Nm
• Średnica wału napędowego: 10 mm
• Pozycjonowanie: do 160° (zakres skali)
• Pozycja montażu: dowolna
• Klasa ochronności: I
• Stopień ochrony: IP54
• Trwałość: typowo 250 000 cykli (ZAMKNIJ → OTWÓRZ → ZAMKNIJ) przy momencie znamionowym
• Warunki pracy: –20…+60°C (współczynnik załączenia < 0,5), wilgotność < 95% r.h.
• Warunki składowania: –20…+70°C, wilgotność < 95% r.h.
• Warunki transportu: –50…+60°C, wilgotność < 95% r.h.
• Wymaganie środowiskowe: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody
• Masa: ok. 1,7 kg

Montaż

• Powierzchnia montażowa: front przekładni
• Mocowanie: 3 otwory gwintowane M5
• Podczas montażu siłownika i cięgła przepustnicy możliwe jest rozłączenie przekładni dźwignią, co ułatwia ustawienie wału napędowego w obu kierunkach obrotu
• Prace montażowe i serwisowe powinny być wykonywane przez wykwalifikowany personel

Podsumowanie

Siemens SQM10.15502 to solidny, rewersyjny siłownik do zastosowań OEM w palnikach olejowych, zapewniający 10 Nm momentu, szybkie czasy przestawienia (14 s/90° przy 50 Hz), 2 wyłączniki krańcowe oraz 5 wyłączników pomocniczych z nastawą krzywkami. Stopień ochrony IP54, zaciski śrubowe oraz możliwość elastycznego prowadzenia przewodów (M16/M20) ułatwiają integrację z układem sterowania przepustnicą lub zaworem.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do integracji w urządzeniach OEM; model SQM10.15502 jest siłownikiem elektromechanicznym do przepustnic powietrza i zaworów regulacyjnych palników olejowych, do pracy z regulatorami lub urządzeniami przełączającymi wyposażonymi w styki przełączne.
• Posiada oznaczenie CE; zgodność zadeklarowano względem dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej 2014/30/UE.
• Zgodność odniesiono do norm DIN EN 60730-1 oraz DIN EN 60730-2-14.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Otwarcie obudowy, ingerencje, modyfikacje, montaż, instalację i serwis może wykonywać wyłącznie wykwalifikowany personel.
• Przed wykonywaniem zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego poprzez rozłączenie wszystkich biegunów, zabezpieczyć przed przypadkowym ponownym włączeniem i upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem.
• Należy zapewnić ochronę przed porażeniem prądem przez odpowiednie zabezpieczenie zacisków przyłączeniowych oraz prawidłowe zamocowanie pokrywy obudowy.
• Po zakończeniu montażu, instalacji lub serwisu należy każdorazowo sprawdzić prawidłowy stan okablowania.
• Urządzenia, które uległy upadkowi lub silnemu wstrząsowi, nie mogą być uruchamiane, nawet jeśli nie wykazują widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Podczas montażu należy przestrzegać właściwych krajowych przepisów bezpieczeństwa.
• Urządzenie jest sprzętem elektrycznym klasy ochronności I i wymaga prawidłowego podłączenia zgodnie ze schematem producenta oraz wymaganiami instalacji elektrycznej.
• Stopień ochrony IP54 jest zapewniony wyłącznie przy prawidłowym wykonaniu wprowadzeń kablowych oraz właściwym zamknięciu nieużywanych otworów.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia.
• Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta; dla pracy: temperatura otoczenia od -20 °C do +60 °C, wilgotność poniżej 95% r.h.
• Model SQM10.15502 jest przeznaczony do zasilania AC 220...240 V, 50 Hz / AC 220 V, 60 Hz, zgodnie z dokumentacją producenta. Nieprawidłowe zasilanie może spowodować nieprawidłową pracę lub uszkodzenie urządzenia.
• Model SQM10.15502 wykonuje obrót przeciwnie do ruchu wskazówek zegara przy podaniu napięcia sterującego na zacisk 1; podczas montażu i uruchomienia należy uwzględnić kierunek ruchu elementu wykonawczego.
