SQM10.16502 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, czas przebiegu 29s, 10Nm, do modul. LAL.. LFL.. LOK.. LGK.. LME7.., trzpień Ø10mm

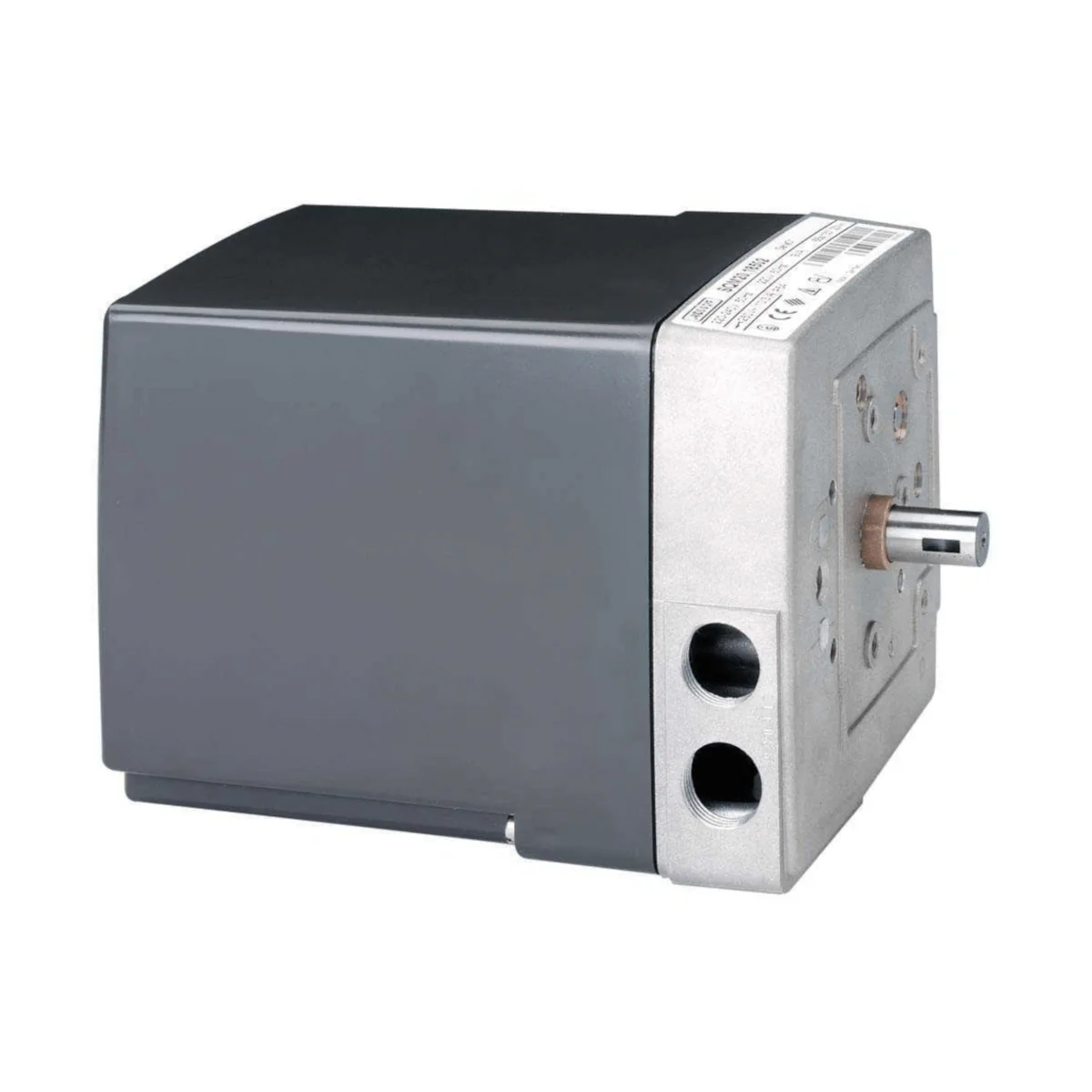

SQM10.16502 to rewersyjny siłownik elektromotoryczny Siemens do zastosowań w palnikach olejowych – przeznaczony do napędu przepustnic powietrza oraz zaworów regulacyjnych. Model ten współpracuje z regulatorami lub urządzeniami łączeniowymi wyposażonymi w styki przełączne, oferując moment nominalny 10 Nm, 5 wyłączników pomocniczych oraz regulację punktów przełączania za pomocą nastawnych krzywek.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM10.16502
• Typ: rewersyjny siłownik elektromotoryczny do przepustnic powietrza i zaworów regulacyjnych palników olejowych
• Zasilanie: AC 220…240 V, 50 Hz (–15% / +10%); AC 220 V, 60 Hz (–15% / +10%)
• Moment nominalny: 10 Nm
• Moment rozruchowy: 15 Nm
• Moment trzymający: 7 Nm
• Czas przestawienia (50 Hz): 29 s / 90° oraz 42 s / 130°
• Kierunek obrotu: przeciwny do ruchu wskazówek zegara (patrząc na wał napędowy, przy napięciu sterującym na zacisku 1)
• Liczba wyłączników pomocniczych: 5
• Wyłączniki krańcowe: 2 (część sterująca zawiera 2 wyłączniki krańcowe oraz wyłączniki pomocnicze)
• Kąt nastawy (zakres skali): do 160°
• Stopień ochrony: IP54 (przy zapewnionym wykonaniu wejścia kablowego lub właściwym zaślepieniu nieużywanych otworów)
• Klasa ochronności: I
• Pobór mocy: 9 VA
• Masa: ok. 1,7 kg

Zastosowanie

SQM10.16502 jest przeznaczony do zastosowań w palnikach olejowych jako napęd przepustnic powietrza oraz zaworów regulacyjnych. Siłownik jest przewidziany do pracy w układach sterowania z kontrolerami lub urządzeniami przełączającymi wyposażonymi w styki przełączne.

Konstrukcja i regulacja punktów przełączania

• Pokrywa: z odpornego na uderzenia i wysoką temperaturę tworzywa; kolor: ciemnoszary
• Obudowa przekładni: z odlewanego aluminium; posiada 4 gwintowane otwory pod dławiki kablowe Pg11
• Silnik: rewersyjny, synchroniczny, zabezpieczony przed zablokowaniem
• Krzywki: nastawne; skale nastawcze przy krzywkach pokazują pozycję kątową punktu przełączania
• Nastawa krzywek: ręczna – za pomocą dołączonego klucza hakowego lub narzędzia
• Łożyskowanie przekładni: samosmarujące łożyska z brązu spiekanego – bezobsługowe
• Montaż: czoło przekładni stanowi powierzchnię montażową; mocowanie przez 3 otwory gwintowane M5

Funkcja działania

Silnik synchroniczny napędza wał poprzez przekładnię. Na wale znajduje się stos krzywek, który uruchamia wyłączniki krańcowe i wyłączniki pomocnicze. Pozycje przełączania mogą być regulowane w zakresie pracy przy użyciu odpowiednich krzywek.

• Sterowanie: do współpracy z urządzeniami wyposażonymi w styki przełączne
• Wyłączniki: część sterująca zawiera 2 wyłączniki krańcowe oraz 5 wyłączników pomocniczych
• Opcja: możliwa integracja potencjometru (np. jako potencjometr sprzężenia zwrotnego, jednostka nastawcza dla sterowania podrzędnego lub do zdalnej sygnalizacji położenia)

Podłączenie elektryczne i okablowanie

• Złącza: zaciski śrubowe
• Zdolność łączeniowa wyłączników krańcowych i pomocniczych: 10 (3) A, AC 24…250 V
• Wprowadzenie kabla: M16 i M20 – dla 2 × M16 × 1,5 oraz 2 × M20 × 1,5

Dane techniczne

• Napięcie pracy: AC 220…240 V, 50 Hz (–15% / +10%); AC 220 V, 60 Hz (–15% / +10%)
• Pobór mocy: 9 VA
• Kąt nastawy (zakres skali): do 160°
• Stopień ochrony: IP54 (przy prawidłowo wykonanym wejściu kablowym lub zaślepieniu nieużywanych otworów)
• Klasa ochronności: I
• Masa: ok. 1,7 kg
• Trwałość: typowo 250 000 cykli (ZAMKNIJ → OTWÓRZ → ZAMKNIJ) przy momencie znamionowym
• Warunki pracy (DIN EN 60 721-3-3): –20…+60°C (współczynnik załączenia < 0,5), wilgotność < 95% r.h.
• Magazynowanie (DIN EN 60 721-3-1): –20…+70°C, wilgotność < 95% r.h.
• Transport (DIN EN 60 721-3-2): –50…+60°C, wilgotność < 95% r.h.

Uwaga: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody.

Montaż

• Pozycja montażu: dowolna
• Podczas montażu siłownika i cięgła przepustnicy przekładnię można rozłączyć dźwignią, co ułatwia ustawienie wału napędowego w obu kierunkach obrotu

Normy i zgodność

• Dyrektywy: 2014/35/EC (niskonapięciowa), 2014/30/EC (EMC – odporność)
• Normy: DIN EN 60730-1, DIN EN 60730-2-14

Podsumowanie

Siemens SQM10.16502 to solidny, rewersyjny siłownik do automatyki palników olejowych, zapewniający 10 Nm momentu nominalnego, regulowane krzywki do ustawiania punktów przełączania oraz 5 wyłączników pomocniczych. Stopień ochrony IP54, zaciski śrubowe i szeroki zakres dopuszczalnych warunków środowiskowych czynią go praktycznym rozwiązaniem dla aplikacji OEM integrujących napęd w układach sterowania przepustnicą lub zaworem.
