SQM10.17502 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, czas przebiegu 70s, 10Nm, do modul. LAL.. LFL.. LOK.. LGK.. LME7.., trzpień Ø10mm

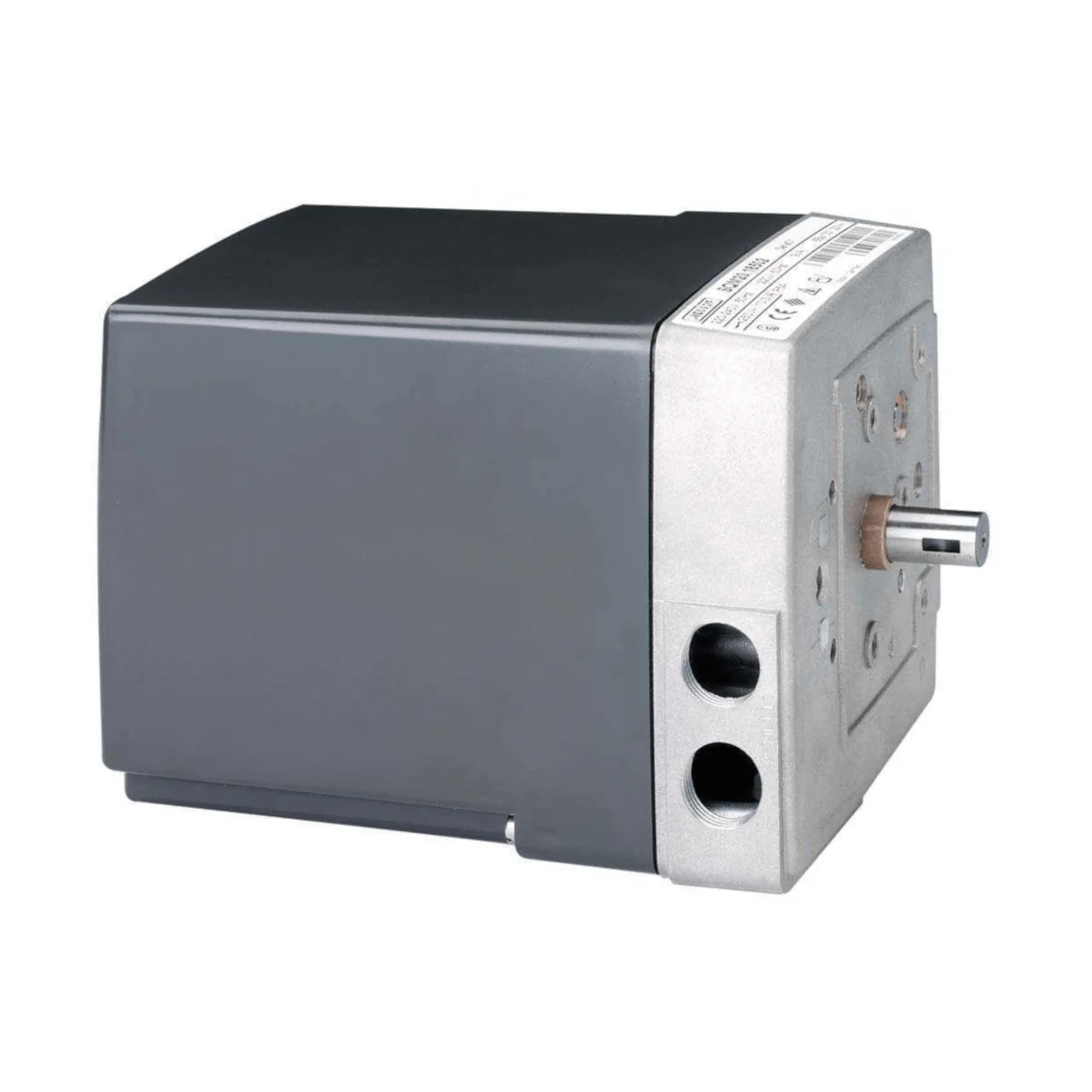

SQM10.17502 to rewersyjny siłownik elektromotoryczny firmy Siemens, przeznaczony do przepustnic powietrza oraz zaworów regulacyjnych palników olejowych. Siłownik współpracuje z regulatorami lub urządzeniami łączeniowymi wyposażonymi w styki przełączne. Wersja SQM10.17502 to standardowe wykonanie serii SQM1.. z momentem nominalnym 10 Nm, 5 łącznikami pomocniczymi oraz ruchem przeciwnym do ruchu wskazówek zegara (patrząc na wał napędowy, przy podaniu napięcia sterującego na zacisk 1).

Najważniejsze cechy

• Producent: Siemens
• Model: SQM10.17502
• Typ: rewersyjny siłownik elektromotoryczny do przepustnic powietrza i zaworów regulacyjnych palników olejowych
• Napięcie pracy: AC 220…240 V, 50 Hz (–15% / +10%); AC 220 V, 60 Hz (–15% / +10%)
• Moment nominalny: 10 Nm
• Moment rozruchowy: 15 Nm
• Moment trzymający: 15 Nm
• Czas przestawienia (50 Hz): 70 s / 90° oraz 100 s / 130°
• Kierunek obrotu: przeciwny do ruchu wskazówek zegara (przy patrzeniu na wał i sterowaniu na zacisku 1)
• Łączniki: 2 wyłączniki krańcowe + 5 łączników pomocniczych
• Nastawne krzywki do ustawiania punktów przełączania (ze skalami położenia kątowego)
• Silnik synchroniczny, rewersyjny, zabezpieczony przed zablokowaniem
• Stopień ochrony: IP54 (przy prawidłowym wykonaniu wprowadzeń kablowych / zaślepieniu nieużytych otworów)
• Klasa ochronności: I
• Masa: ok. 1,7 kg

Zastosowanie

SQM10.17502 jest przeznaczony do zastosowań w układach palnikowych, gdzie wymagane jest rewersyjne przestawianie elementów wykonawczych, takich jak przepustnice powietrza oraz zawory regulacyjne, przy współpracy z regulatorami lub urządzeniami przełączającymi ze stykami przełącznymi.

Funkcje i działanie

Silnik synchroniczny napędza wał poprzez przekładnię. Na wale znajduje się stos krzywek, który uruchamia wyłączniki krańcowe i łączniki pomocnicze. Położenie przełączania poszczególnych łączników można nastawiać w zakresie pracy przy użyciu odpowiednich krzywek (z wykorzystaniem skali położenia kątowego).

• Łącznie: 2 wyłączniki krańcowe oraz do 5 łączników pomocniczych (w tym modelu: 5).
• Potencjometr: istnieje możliwość integracji potencjometru (np. do sprzężenia zwrotnego lub zdalnej sygnalizacji położenia).

Konstrukcja i wykonanie

• Pokrywa: z odpornego na uderzenia i wysoką temperaturę tworzywa; kolor ciemnoszary
• Obudowa przekładni: odlew aluminiowy
• Łożyskowanie przekładni: samosmarujące łożyska z brązu spiekanego (bezobsługowe)
• Połączenia elektryczne: zaciski śrubowe

Podłączenie elektryczne

• Obciążalność łączników krańcowych i pomocniczych: 10 (3) A, AC 24…250 V
• Pobór mocy: 9 VA
• Wprowadzenie kabli: M16 i M20 (2 × M16 × 1,5 oraz 2 × M20 × 1,5)

Dane techniczne

• Kąt przestawiania: do 160° (zakres skali)
• Pozycja montażu: dowolna
• Stopień ochrony: IP54 (przy zapewnieniu właściwego wykonania wprowadzeń / zamknięciu nieużytych otworów)
• Klasa ochronności: I
• Trwałość: typowo 250 000 cykli (ZAMKNIJ → OTWÓRZ → ZAMKNIJ) przy momencie znamionowym
• Warunki pracy: -20…+60°C (przy współczynniku załączenia < 0,5), wilgotność < 95% r.h.; niedopuszczalne skraplanie, oblodzenie i wnikanie wody
• Warunki magazynowania: -20…+70°C, wilgotność < 95% r.h.
• Warunki transportu: -50…+60°C, wilgotność < 95% r.h.

Montaż

• Mocowanie: od frontu przekładni (powierzchnia montażowa); 3 otwory gwintowane M5
• Ułatwienie montażu: podczas montażu siłownika i cięgna przepustnicy przekładnię można rozłączyć dźwignią, aby łatwo ustawić wał w obu kierunkach
• Wał napędowy: wykonanie SQM1.. z średnicą 10 mm (10h8)

Podsumowanie

Siemens SQM10.17502 to rewersyjny siłownik do zastosowań palnikowych, oferujący 10 Nm momentu nominalnego, regulowane punkty przełączania (krzywki), 2 wyłączniki krańcowe i 5 łączników pomocniczych oraz stopień ochrony IP54 (przy prawidłowym wykonaniu wprowadzeń kablowych). Długi czas pracy (70 s/90° przy 50 Hz) ułatwia precyzyjne sterowanie przepustnicami i elementami regulacyjnymi w układach palników olejowych.
