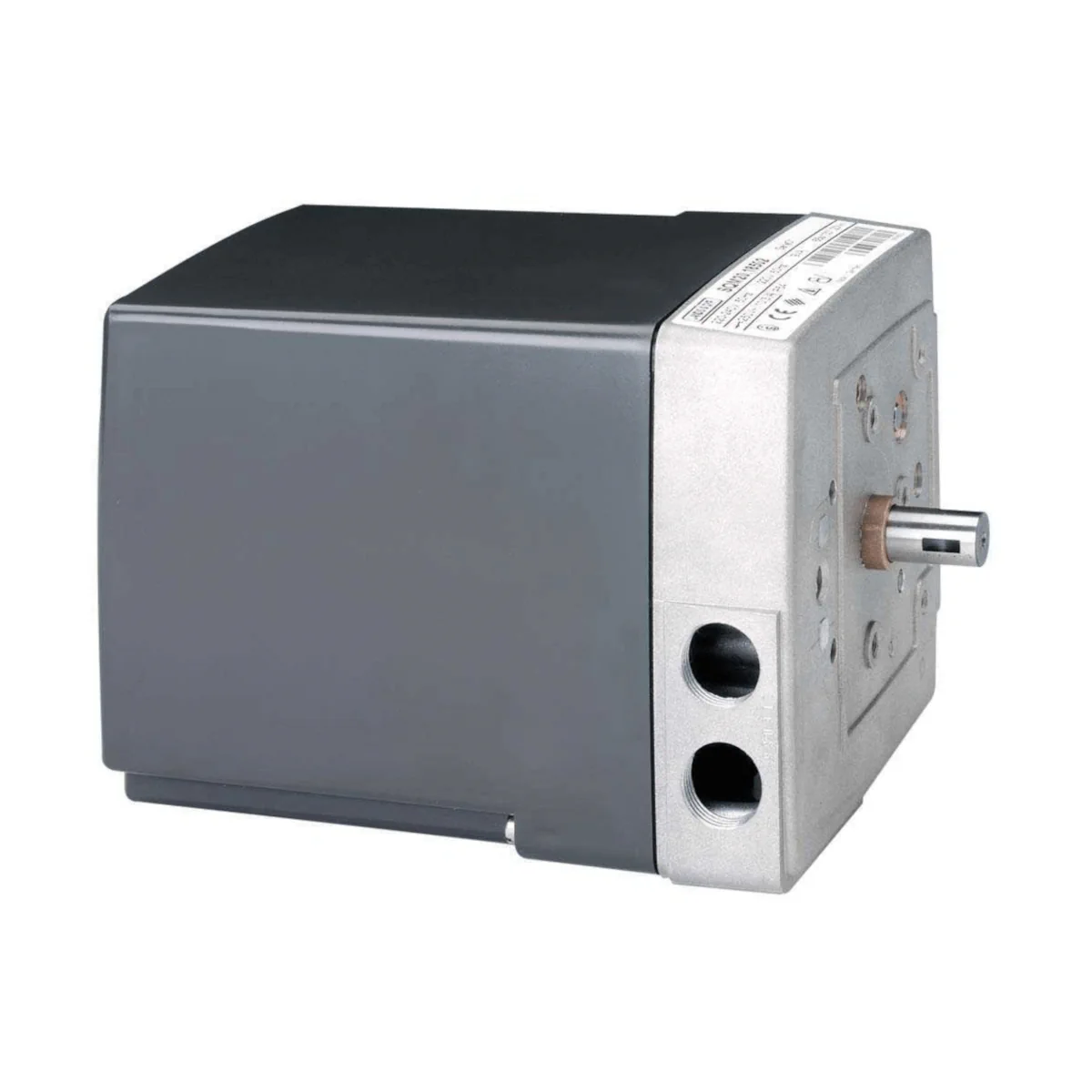

SQM20.16502 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, czas przebiegu 29s, 20Nm, do modul. LAL.. LFL.. LOK.. LGK.. LME7.., trzpień Ø12mm

SQM20.16502 to rewersyjny siłownik elektromotoryczny (heavy duty) firmy Siemens, przeznaczony do napędu przepustnic powietrza oraz zaworów regulacyjnych palników olejowych. Siłownik współpracuje z regulatorami lub urządzeniami łączeniowymi wyposażonymi w styki przełączne. Wersja SQM20... oferuje moment nominalny 20 Nm, czas przestawiania 29 s / 90° (50 Hz) oraz rozbudowaną sekcję krzywek do nastaw wyłączników krańcowych i pomocniczych.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM20.16502
• Typ: rewersyjny siłownik elektromotoryczny (heavy duty) do przepustnic i zaworów regulacyjnych palników olejowych
• Zasilanie: AC 220…240 V, 50/60 Hz
• Moment nominalny: 20 Nm
• Moment rozruchowy: 20 Nm
• Moment trzymający: 12 Nm
• Czas przestawiania (50 Hz): 29 s / 90° oraz 42 s / 130°
• Kierunek obrotu: przeciwny do ruchu wskazówek zegara (patrząc na wał napędowy) przy napięciu sterującym na zacisku 1
• Liczba wyłączników pomocniczych: 5
• Kąt nastaw (skala): do 160°
• Stopień ochrony: IP54 (przy zapewnieniu właściwego wprowadzenia przewodów lub zaślepienia nieużywanych otworów)
• Klasa ochronności: I
• Pobór mocy: 9 VA
• Masa: ok. 1,7 kg

Zastosowanie

SQM20.16502 jest przeznaczony do zastosowań w układach palnikowych, gdzie wymagane jest niezawodne przestawianie elementów wykonawczych (np. przepustnic powietrza) i realizacja funkcji przełączających poprzez krzywki i zestykowe wyłączniki w siłowniku. Urządzenie jest przewidziane do integracji przez producentów (OEM) w ich rozwiązaniach.

Budowa i działanie

Napęd i przekładnia

• Silnik synchroniczny napędza wał poprzez przekładnię.
• Wersja heavy duty: wały przekładni wykonane ze stali hartowanej, koła zębate azotowane.
• Przekładnia posiada samousmarujące łożyska z brązu spiekanego i nie wymaga obsługi serwisowej.

Krzywki i wyłączniki

• Na wale znajduje się stos krzywek sterujący wyłącznikami krańcowymi i pomocniczymi.
• Położenia zadziałania wyłączników są nastawne w zakresie pracy przy użyciu krzywek.
• Skale nastawcze przy krzywkach pokazują pozycję kątową punktów przełączania.
• Krzywki można regulować ręcznie przy użyciu dołączonego klucza hakowego lub narzędzia.

Podłączenie elektryczne

• Zaciski: śrubowe.
• Obciążalność styków wyłączników krańcowych i pomocniczych: 10 (3) A, AC 24…250 V.
• Wprowadzenie przewodów: przygotowane pod 2 × M16 × 1,5 oraz 2 × M20 × 1,5.

Dane techniczne

• Napięcie pracy: AC 220…240 V, 50 Hz (−15% / +10%)
• Napięcie pracy (60 Hz): AC 220 V, 60 Hz (−15% / +10%)
• Czas przestawiania (50 Hz): 29 s / 90°; 42 s / 130°
• Uwaga dot. 60 Hz: czasy przestawiania są ok. 17% krótsze
• Moment nominalny: 20 Nm
• Moment rozruchowy: 20 Nm
• Moment trzymający: 12 Nm
• Kąt nastaw (skala): do 160°
• Stopień ochrony: IP54
• Klasa ochronności: I
• Pobór mocy: 9 VA
• Trwałość: typowo 250 000 cykli (ZAMKNIJ → OTWÓRZ → ZAMKNIJ) przy momencie znamionowym
• Warunki pracy: −20…+60°C (przy współczynniku załączenia < 0,5), wilgotność < 95% r.h.
• Składowanie: −20…+70°C, wilgotność < 95% r.h.
• Transport: −50…+60°C, wilgotność < 95% r.h.
• Masa: ok. 1,7 kg

Montaż

• Pozycja montażowa: dowolna.
• Mocowanie: powierzchnią czołową przekładni; 3 otwory gwintowane M5.
• Podczas montażu siłownika i cięgła przepustnicy przekładnię można rozsprzęglić dźwignią, co ułatwia ustawienie wału w wymaganym kierunku.

Podsumowanie

Siemens SQM20.16502 to rewersyjny siłownik do zastosowań palnikowych, oferujący 20 Nm momentu, 29 s / 90° (50 Hz) oraz 5 wyłączników pomocniczych z nastawą na krzywkach. Wzmocniona konstrukcja (heavy duty), obudowa o stopniu ochrony IP54 oraz wygodna regulacja punktów przełączania czynią go solidnym rozwiązaniem do integracji w układach sterowania przepustnicami i zaworami palników olejowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do zastosowań OEM, do integracji w urządzeniach producenta, jako siłownik do przepustnic powietrza i zaworów regulacyjnych palników olejowych. Stosować wyłącznie zgodnie z dokumentacją producenta i przewidzianym zastosowaniem.
• Posiada oznaczenie CE (zgodność z dyrektywą niskonapięciową 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE).
• Zgodność potwierdzono według norm DIN EN 60730-1 oraz DIN EN 60730-2-14.
• Produkt posiada znak zgodności EAC.
• Urządzenie elektryczne klasy ochronności I. Podłączenie musi być wykonane prawidłowo i zgodnie ze schematem producenta.
• Montaż, instalację, otwieranie, ingerencję, modyfikacje oraz prace serwisowe mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Przed wykonywaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego poprzez rozłączenie wszystkich biegunów. Należy zabezpieczyć instalację przed przypadkowym ponownym włączeniem i upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić ochronę przed porażeniem prądem przez odpowiednie zabezpieczenie zacisków przyłączeniowych oraz prawidłowe zamocowanie pokrywy obudowy.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić stan okablowania i upewnić się, że przewody są ułożone prawidłowo.
• Urządzenia, które zostały upuszczone lub narażone na uderzenie, nie mogą być uruchamiane, nawet jeśli nie wykazują widocznych uszkodzeń, ponieważ może to negatywnie wpływać na funkcje bezpieczeństwa.
• Podczas montażu należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Produkt zasilać wyłącznie napięciem roboczym przewidzianym dla modelu SQM20.16502: AC 220...240 V, 50 Hz (−15 % / +10 %) lub AC 220 V, 60 Hz (−15 % / +10 %).
• Stopień ochrony IP54 jest zapewniony tylko przy prawidłowo wykonanych przepustach kablowych oraz właściwym zamknięciu niewykorzystanych otworów.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia.
• Urządzenie może pracować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta; dla pracy: temperatura otoczenia od -20 °C do +60 °C, wilgotność poniżej 95 % RH.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.

Pliki do pobrania:
SQM20.16502 Karta katalogowa
