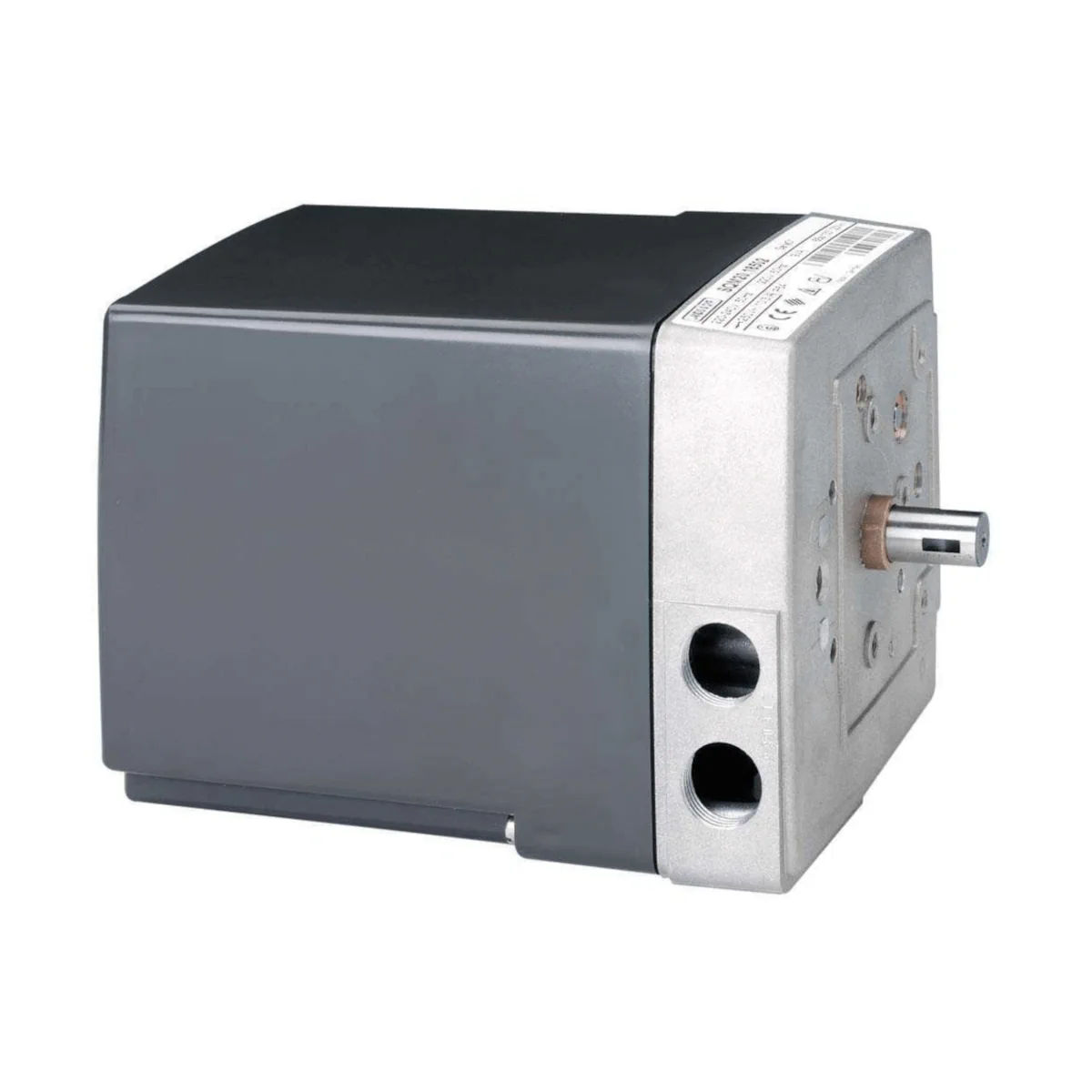

SQM20.18502 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, czas przebiegu 45s, 20Nm, do modul. LAL.. LFL.. LOK.. LGK.. LME7.., trzpień Ø12mm

SQM20.18502 to rewersyjny siłownik elektromotoryczny Siemens z serii SQM2..., przeznaczony do napędu przepustnic powietrza oraz zaworów regulacyjnych palników olejowych. Wersja heavy duty oferuje wysoki moment 20 Nm oraz solidną przekładnię (wały ze stali hartowanej, koła zębate azotowane). Siłownik współpracuje z regulatorami lub urządzeniami łączeniowymi wyposażonymi w styki przełączne.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM20.18502
• Typ: rewersyjny siłownik elektromotoryczny do przepustnic powietrza i zaworów regulacyjnych palników olejowych
• Wersja wykonania: heavy duty (wały przekładni ze stali hartowanej, koła zębate azotowane)
• Napięcie pracy: AC 220…240 V, 50 Hz (−15% / +10%)
• Napięcie pracy (60 Hz): AC 220 V, 60 Hz (−15% / +10%)
• Moment znamionowy: 20 Nm
• Moment rozruchowy: 20 Nm
• Moment trzymający: 12 Nm
• Czas biegu (50 Hz): 45 s / 90° oraz 66 s / 130°
• Kierunek obrotu: przeciwny do ruchu wskazówek zegara (patrząc od strony wału napędowego) przy podaniu napięcia sterującego na zacisk 1
• Liczba łączników pomocniczych: 5 (plus 2 wyłączniki krańcowe)
• Kąt pozycjonowania: do 160° (zakres skali)
• Stopień ochrony: IP54 (przy właściwie wykonanym wprowadzeniu kabli i zaślepieniu niewykorzystanych otworów)

Zastosowanie

SQM20.18502 jest przeznaczony do zastosowań w automatyce palnikowej, w szczególności do napędu elementów wykonawczych takich jak przepustnice powietrza oraz zawory regulacyjne. Siłownik pracuje jako napęd rewersyjny w układach sterowania opartych o styki przełączne.

Konstrukcja i wykonanie

• Pokrywa: z tworzywa odpornego na udary i wysoką temperaturę, kolor ciemnoszary
• Obudowa przekładni: odlew aluminiowy
• Silnik: synchroniczny, rewersyjny, zabezpieczony przed zablokowaniem
• Nastawne krzywki: do ustawiania punktów przełączania (skale ustawień przy krzywkach)
• Łożyskowanie przekładni: samosmarujące łożyska z brązu spiekanego (bezobsługowe)
• Zaciski: śrubowe

Funkcje i działanie

Silnik synchroniczny napędza wał poprzez przekładnię. Na wale znajduje się pakiet krzywek, który uruchamia wyłączniki krańcowe oraz łączniki pomocnicze. Położenie zadziałania każdego z nich można regulować w zakresie pracy za pomocą odpowiednich krzywek.

• Wyłączniki krańcowe: 2 szt.
• Łączniki pomocnicze: 5 szt.
• Możliwość integracji potencjometru: opcjonalnie (np. jako potencjometr sprzężenia zwrotnego lub do zdalnej indikacji położenia)

Podłączenie elektryczne

• Napięcie zasilania: AC 220…240 V (50/60 Hz w zakresie podanym w danych technicznych)
• Obciążalność styków wyłączników krańcowych i pomocniczych: 10 (3) A, AC 24…250 V
• Pobór mocy: 9 VA
• Wprowadzenie przewodów: M16 i M20 (2 × M16 × 1,5 oraz 2 × M20 × 1,5)

Dane techniczne

• Moment znamionowy: 20 Nm
• Moment rozruchowy: 20 Nm
• Moment trzymający: 12 Nm
• Czas biegu (50 Hz): 45 s / 90°; 66 s / 130°
• Kąt pozycjonowania: do 160° (zakres skali)
• Stopień ochrony: IP54
• Klasa ochronności: I
• Pozycja montażu: dowolna
• Masa: ok. 1,7 kg
• Trwałość (cykle ZAMKNIJ → OTWÓRZ → ZAMKNIJ) przy momencie znamionowym: typowo 250 000
• Warunki pracy: −20…+60°C (przy współczynniku załączenia < 0,5), wilgotność < 95% r.h. (bez kondensacji; niedopuszczalne: kondensacja, oblodzenie i wnikanie wody)
• Warunki składowania: −20…+70°C, wilgotność < 95% r.h.
• Warunki transportu: −50…+60°C, wilgotność < 95% r.h.

Montaż

• Powierzchnia montażowa: front przekładni
• Mocowanie: 3 otwory gwintowane z gwintem wewnętrznym M5
• Podczas montażu siłownika i cięgieł można rozłączyć przekładnię dźwignią, co ułatwia ustawienie wału w wymaganym kierunku obrotu
• Wał napędowy (SQM2...): średnica 12h8

Podsumowanie

Siemens SQM20.18502 to wytrzymały, rewersyjny siłownik heavy duty o momencie 20 Nm, przeznaczony do zastosowań w automatyce palników olejowych (napęd przepustnic i zaworów). Regulowane krzywki, 2 wyłączniki krańcowe oraz 5 łączników pomocniczych, stopień ochrony IP54 i solidna konstrukcja przekładni czynią go pewnym wyborem do pracy w wymagających aplikacjach OEM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt SQM20.18502 posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej 2014/30/UE.
• Produkt oznaczony jest także znakiem EAC (Eurasian Conformity).
• Nie wyrzucać z odpadami komunalnymi. Siłownik zawiera elementy elektryczne i elektroniczne, dlatego należy go utylizować zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Urządzenie przeznaczone jest do stosowania przez producentów OEM jako element integrowany w ich urządzeniach oraz do pracy z kontrolerami lub urządzeniami przełączającymi wyposażonymi w styki przełączne.
• Obudowę mogą otwierać, modyfikować i obsługiwać wyłącznie wykwalifikowani specjaliści.
• Wszelkie czynności, takie jak montaż, instalacja, okablowanie i serwis, muszą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów, zabezpieczyć przed przypadkowym ponownym załączeniem i upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tego zalecenia grozi porażeniem prądem.
• Należy zapewnić ochronę przed porażeniem prądem przez odpowiednie zabezpieczenie zacisków przyłączeniowych oraz prawidłowe zamocowanie pokrywy obudowy.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić prawidłowy stan okablowania.
• Urządzenia, które uległy upadkowi lub silnemu uderzeniu, nie mogą być uruchamiane, nawet jeśli nie wykazują widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Podczas montażu należy przestrzegać właściwych krajowych przepisów bezpieczeństwa.
• Podczas montażu siłownika i mechanizmu przepustnicy przekładnia może zostać rozłączona dźwignią, co umożliwia ręczne ustawienie wału napędowego; czynność tę należy wykonywać ostrożnie i zgodnie z dokumentacją producenta.
• Model SQM20.18502 jest urządzeniem elektrycznym klasy ochronności I i powinien być podłączany zgodnie ze schematem połączeń producenta.
• Stopień ochrony IP54 jest zapewniony wyłącznie przy prawidłowo wykonanych przepustach kablowych oraz odpowiednim zamknięciu niewykorzystanych otworów.
• Nie wolno dopuścić do kondensacji, oblodzenia ani wnikania wody do urządzenia.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych określonych przez producenta, w szczególności w temperaturze pracy od -20 °C do +60 °C.
• Model SQM20.18502 jest przeznaczony do zasilania napięciem AC 220...240 V, 50 Hz lub AC 220 V, 60 Hz; zastosowanie niewłaściwego napięcia może spowodować nieprawidłową pracę lub uszkodzenie urządzenia.
