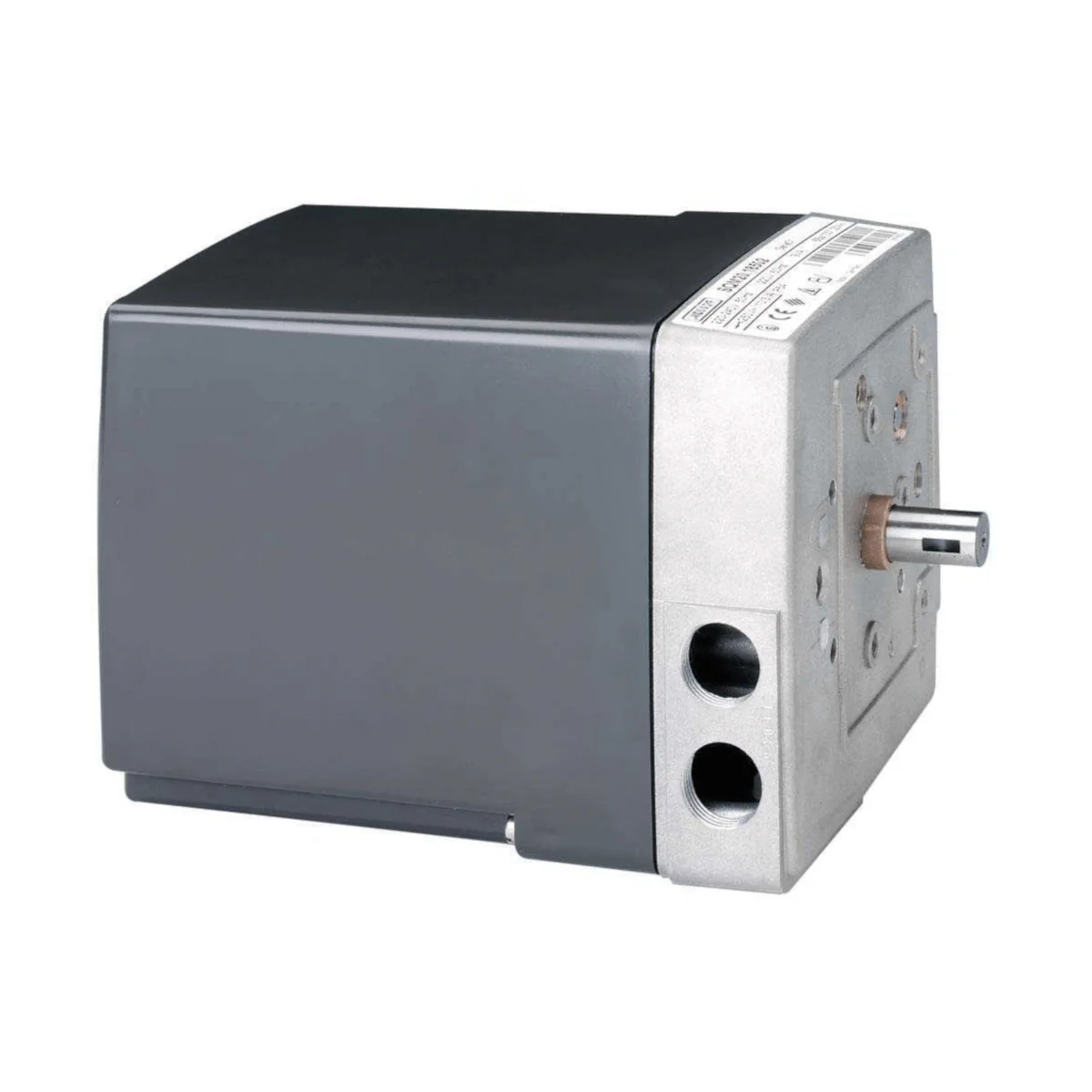

SQM21.16502 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, czas przebiegu 29s, 20Nm, do modul. LAL.. LFL.. LOK.. LGK.. LME7.., trzpień Ø12mm

SQM21.16502 to rewersyjny siłownik elektromotoryczny Siemens do przepustnic powietrza oraz zaworów regulacyjnych palników olejowych, przeznaczony do współpracy z regulatorami lub urządzeniami łączeniowymi wyposażonymi w styki przełączne. Jest to wersja heavy duty z wałem napędowym Ø 12 mm, momentem 20 Nm oraz zewnętrznym wskaźnikiem położenia (cecha charakterystyczna serii SQM21).

Najważniejsze cechy

• Producent: Siemens
• Model: SQM21.16502
• Typ: rewersyjny siłownik elektromotoryczny do przepustnic i zaworów palników olejowych
• Wersja wykonania: heavy duty (wały przekładni ze stali hartowanej, koła zębate azotowane)
• Moment nominalny: 20 Nm
• Moment rozruchowy: 20 Nm
• Moment trzymający: 12 Nm
• Czas przestawienia (50 Hz): 29 s (90°) / 42 s (130°)
• Kierunek obrotu przy zasileniu zacisku 1 (patrząc na wał): zgodny z ruchem wskazówek zegara
• Liczba styków pomocniczych: 5 (plus 2 wyłączniki krańcowe)
• Zewnętrzny wskaźnik położenia: widoczny od zewnątrz (SQM21...)
• Kąt nastawy (zakres skali): do 160°
• Stopień ochrony: IP54 (przy zapewnionym wykonaniu wprowadzeń kabli / zaślepieniu nieużytych otworów)
• Zasilanie: AC 220...240 V, 50 Hz (−15% / +10%) oraz AC 220 V, 60 Hz (−15% / +10%)

Zastosowanie

SQM21.16502 jest przeznaczony do zastosowań w automatyce palnikowej – do sterowania elementami wykonawczymi, takimi jak przepustnice powietrza oraz zawory regulacyjne w palnikach olejowych. Siłownik współpracuje z układami sterowania wykorzystującymi styki przełączne.

Konstrukcja i wykonanie

• Pokrywa: tworzywo odporne na uderzenia i wysoką temperaturę, kolor ciemnoszary
• Obudowa przekładni: odlew aluminiowy; 4 nagwintowane otwory pod dławnice kablowe Pg11
• Silnik: rewersyjny, synchroniczny, zabezpieczony przed zablokowaniem
• Nastawa punktów przełączania: regulowane krzywki z podziałką kątową przy krzywkach
• Regulacja krzywek: ręczna (hakowym kluczem dołączonym do urządzenia lub narzędziem)
• Łożyskowanie przekładni: samosmarujące łożyska z brązu spiekanego (bezobsługowe)
• Zaciski: śrubowe
• Mocowanie: powierzchnia czołowa przekładni; 3 otwory gwintowane M5

Funkcje i działanie

Silnik synchroniczny napędza wał poprzez przekładnię. Na wale znajduje się pakiet krzywek, który uruchamia wyłączniki krańcowe oraz styki pomocnicze. Położenia przełączania są nastawiane w zakresie pracy za pomocą odpowiednich krzywek.

Wyłączniki i krzywki

• Sekcja sterująca: 2 wyłączniki krańcowe oraz do 5 styków pomocniczych
• Wersja SQM21.16502: wyposażona w 5 styków pomocniczych
• Opcja: możliwość integracji potencjometru (np. do sprzężenia zwrotnego, sterowania podrzędnego lub zdalnej sygnalizacji położenia)

Wskaźnik położenia (SQM21...)

Model SQM21.16502 posiada zewnętrzny wskaźnik położenia widoczny z zewnątrz obudowy, ułatwiający kontrolę aktualnego ustawienia.

Podłączenie elektryczne i okablowanie

• Napięcie pracy: AC 220...240 V, 50 Hz (−15% / +10%) oraz AC 220 V, 60 Hz (−15% / +10%)
• Zastosowanie: praca z regulatorami / urządzeniami łączeniowymi ze stykiem przełącznym
• Kierunek obrotu (definicja katalogowa): przy podaniu napięcia sterującego na zacisk 1 siłownik obraca się zgodnie z ruchem wskazówek zegara (patrząc na wał)
• Obciążalność styków krańcowych i pomocniczych: 10 (3) A, AC 24...250 V
• Wprowadzenia kabli: M16 i M20 (2 × M16 × 1,5 oraz 2 × M20 × 1,5)

Dane techniczne

• Moment nominalny: 20 Nm
• Moment rozruchowy: 20 Nm
• Moment trzymający: 12 Nm
• Czas przestawienia (50 Hz): 29 s (90°) / 42 s (130°)
• Kąt nastawy (zakres skali): do 160°
• Pobór mocy: 9 VA
• Stopień ochrony: IP54 (przy zapewnionym wykonaniu wprowadzeń kabli / zaślepieniu nieużytych otworów)
• Klasa ochronności: I
• Masa: ok. 1,7 kg
• Trwałość (przy momencie znamionowym): typowo 250 000 cykli (ZAMKNIJ → OTWÓRZ → ZAMKNIJ)
• Wał napędowy (wersja SQM2... / SQM21...): Ø 12 h8; wpust 3N9

Warunki środowiskowe

• Praca: −20…+60°C (przy współczynniku załączenia < 0,5), wilgotność < 95% r.h.
• Magazynowanie: −20…+70°C, wilgotność < 95% r.h.
• Transport: −50…+60°C, wilgotność < 95% r.h.
• Uwaga: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody

Montaż

• Pozycja montażu: dowolna
• Mocowanie: 3 otwory gwintowane M5 na froncie przekładni (powierzchnia montażowa)
• Ułatwienie nastaw: podczas montażu siłownika i cięgna przepustnicy przekładnię można rozłączyć dźwignią, aby łatwo ustawić wał w wymaganym kierunku
• IP54: zapewnić właściwe wykonanie wprowadzeń przewodów oraz zabezpieczenie nieużywanych otworów

Normy i zgodność

• Dyrektywy: 2014/35/EC (LVD), 2014/30/EC (EMC – odporność)
• Normy: DIN EN 60730-1, DIN EN 60730-2-14
• Oznakowanie: EAC

Podsumowanie

Siemens SQM21.16502 to solidny, rewersyjny siłownik do automatyki palnikowej, oferujący 20 Nm momentu, 5 styków pomocniczych, regulowane krzywki oraz zewnętrzny wskaźnik położenia. Dzięki stopniowi ochrony IP54, pracy z napięciem AC 220...240 V i możliwości precyzyjnego ustawiania punktów przełączania, sprawdza się jako element wykonawczy do sterowania przepustnicami i zaworami w palnikach olejowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy kompatybilności elektromagnetycznej 2014/30/UE.
• Zgodność potwierdzono na podstawie norm DIN EN 60730-1 oraz DIN EN 60730-2-14.
• Model SQM21.16502 posiada znak zgodności EAC.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
• Urządzenie przeznaczone jest do stosowania przez producentów OEM integrujących siłownik w swoich produktach oraz do pracy z kontrolerami lub urządzeniami przełączającymi wyposażonymi w styki przełączne.
• Tylko wykwalifikowany personel może otwierać, ingerować w urządzenie lub je modyfikować.
• Wszystkie czynności montażowe, instalacyjne, regulacyjne i serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Przed wykonaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego wszystkimi biegunami, zabezpieczyć przed przypadkowym ponownym załączeniem i upewnić się, że urządzenie nie znajduje się pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem.
• Należy zapewnić ochronę przed porażeniem prądem poprzez odpowiednie zabezpieczenie zacisków przyłączeniowych oraz prawidłowe zamknięcie i zabezpieczenie pokrywy obudowy.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić stan okablowania i upewnić się, że zostało wykonane prawidłowo i w sposób uporządkowany.
• Urządzenia, które zostały upuszczone lub narażone na uderzenie, nie mogą być uruchamiane, nawet jeśli nie wykazują widocznych uszkodzeń, ponieważ mogło to pogorszyć funkcje bezpieczeństwa.
• Podczas montażu należy przestrzegać odpowiednich krajowych przepisów bezpieczeństwa.
• Urządzenie jest wyrobem elektrycznym klasy ochronności I i powinno być podłączane zgodnie ze schematem połączeń producenta.
• Stopień ochrony IP54 jest zapewniony wyłącznie przy prawidłowym wykonaniu wprowadzeń kablowych oraz właściwym zamknięciu nieużywanych otworów.
• Dopuszczalna pozycja montażu: dowolna, zgodnie z dokumentacją producenta.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia.
• Produkt należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych pracy: temperatura otoczenia od -20 °C do +60 °C, wilgotność względna poniżej 95%.

Pliki do pobrania:
SQM21.16502 Karta katalogowa
