SQM21.18502 Siłownik do przepustnic powietrza i zaworów palników olejowych lub gazowych, czas przebiegu 45s, 20Nm, do modul. LAL.. LFL.. LOK.. LGK.. LME7.., trzpień Ø12mm

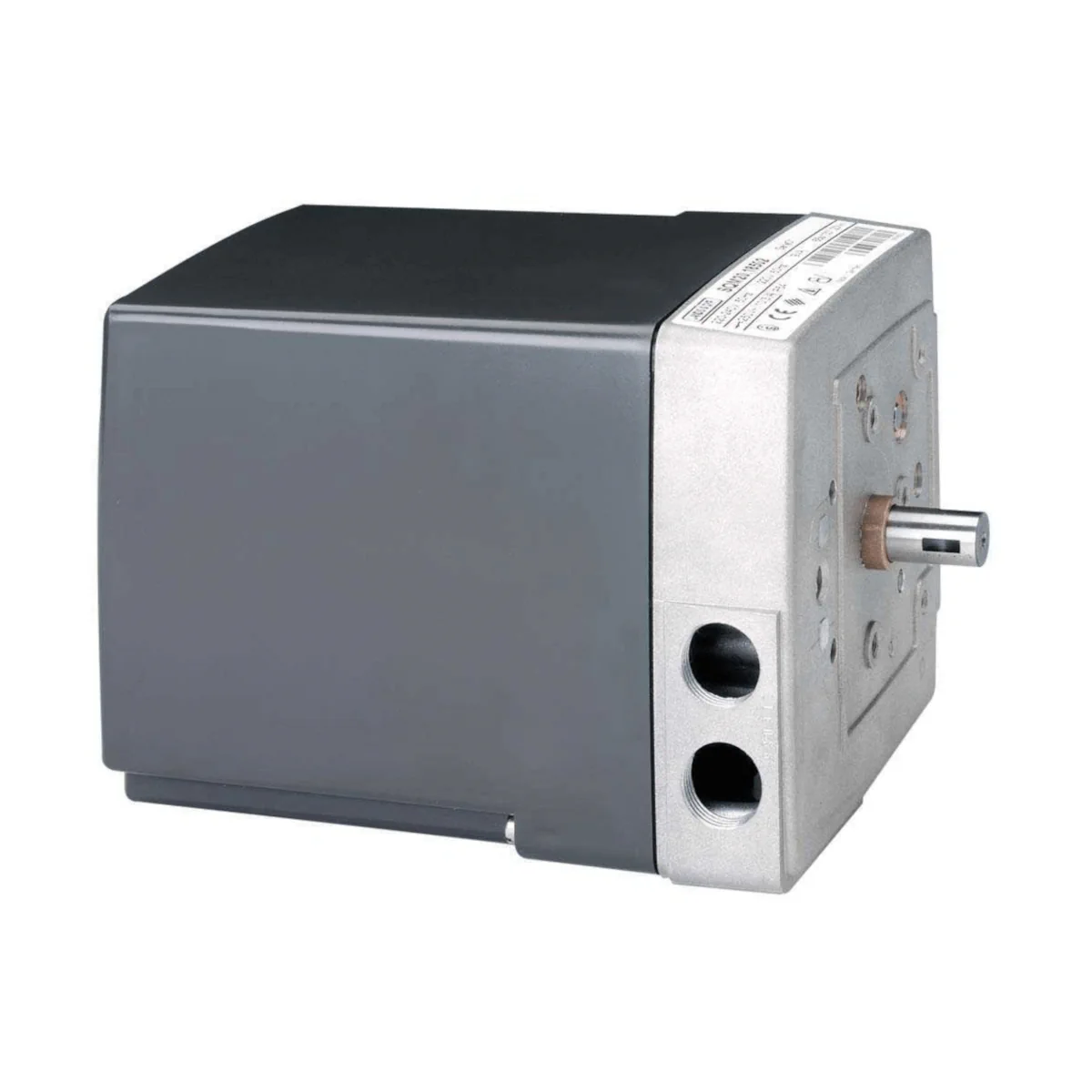

SQM21.18502 to wytrzymały, rewersyjny siłownik elektromotoryczny firmy Siemens z serii SQM2..., przeznaczony do napędu przepustnic powietrza oraz zaworów regulacyjnych w palnikach olejowych. Wersja Heavy Duty oferuje moment nominalny 20 Nm, wał napędowy 12 mm oraz zewnętrzny wskaźnik położenia (widoczny z zewnątrz). Siłownik jest przystosowany do współpracy z regulatorami lub urządzeniami przełączającymi wyposażonymi w styki przełączne.

Najważniejsze cechy

• Producent: Siemens
• Model: SQM21.18502
• Typ: rewersyjny siłownik elektromotoryczny do przepustnic powietrza i zaworów regulacyjnych palników olejowych
• Wersja: Heavy Duty (wał 12 mm, wzmocniona przekładnia)
• Moment nominalny: 20 Nm
• Moment rozruchowy: 20 Nm
• Moment trzymający: 12 Nm
• Kierunek obrotu (patrząc na wał, przy napięciu sterującym na zacisku 1): zgodnie z ruchem wskazówek zegara (clockwise)
• Czas biegu (50 Hz): 45 s / 90° oraz 66 s / 130°
• Liczba wyłączników pomocniczych: 5
• Wskaźnik położenia: widoczny z zewnątrz (tylko SQM21...)
• Stopień ochrony: IP54 (przy prawidłowym wykonaniu wprowadzeń kablowych / zaślepieniu nieużywanych otworów)

Zastosowanie

Siłownik SQM21.18502 przeznaczony jest do zastosowań w technice palnikowej – do napędu elementów wykonawczych takich jak przepustnice powietrza i zawory regulacyjne w palnikach olejowych. Urządzenie jest przeznaczone do pracy w układach z regulatorami lub przełącznikami wykorzystującymi styki przełączne.

Funkcje i działanie

• Napęd: silnik synchroniczny napędza wał poprzez przekładnię.
• Krzywki i łączniki: na wale znajduje się stos krzywek uruchamiający wyłączniki krańcowe i pomocnicze.
• Regulacja punktów przełączania: położenia przełączania wyłączników można ustawiać w zakresie pracy za pomocą odpowiednich krzywek; skale nastawcze przy krzywkach pokazują pozycję kątową punktu przełączania.
• Sekcja sterowania: obejmuje 2 wyłączniki krańcowe oraz maksymalnie 5 wyłączników pomocniczych.
• Opcjonalnie: możliwa integracja potencjometru (np. do sprzężenia zwrotnego dla regulacji P, jako nastawa dla sterowania nadążnego lub do zdalnej sygnalizacji położenia).

Konstrukcja

• Pokrywa: tworzywo odporne na uderzenia i wysoką temperaturę, kolor ciemnoszary.
• Obudowa przekładni: odlew aluminiowy (die-cast), z 4 nagwintowanymi otworami pod dławnice kablowe Pg11.
• Łożyskowanie: samosmarujące łożyska z brązu spiekanego – bezobsługowe.
• Złącza: zaciski śrubowe.
• Montaż: powierzchnią montażową jest czoło przekładni; mocowanie przez 3 otwory gwintowane M5.

Podłączenie elektryczne i wprowadzenie przewodów

• Napięcie pracy: AC 220…240 V, 50 Hz (−15% / +10%); AC 220 V, 60 Hz (−15% / +10%).
• Wprowadzenia kablowe: M16 i M20 (2 × M16 × 1,5 oraz 2 × M20 × 1,5).
• Obciążalność styków wyłączników krańcowych i pomocniczych: 10 (3) A, AC 24…250 V.

Dane techniczne

• Moment nominalny: 20 Nm
• Moment rozruchowy: 20 Nm
• Moment trzymający: 12 Nm
• Czas biegu (50 Hz): 45 s / 90°, 66 s / 130°
• Uwaga dot. 60 Hz: przy 60 Hz czasy biegu są ok. 17% krótsze
• Kąt pozycjonowania: do 160° (zakres skali)
• Pozycja montażowa: dowolna
• Klasa bezpieczeństwa: I
• Stopień ochrony: IP54 (DIN 40050 – przy zapewnieniu prawidłowej realizacji wprowadzeń/zaślepek)
• Pobór mocy: 9 VA
• Masa: ok. 1,7 kg
• Trwałość (CLOSE → OPEN → CLOSE) przy momencie znamionowym: typowo 250 000 cykli
• Warunki pracy: −20…+60°C, wilgotność < 95% r.h. (bez kondensacji; niedopuszczalne: kondensacja, oblodzenie i wnikanie wody)
• Warunki składowania: −20…+70°C, wilgotność < 95% r.h.
• Warunki transportu: −50…+60°C, wilgotność < 95% r.h.

Normy i zgodność

• Dyrektywy: 2014/35/EC (LVD), 2014/30/EC (EMC – odporność)
• Normy: DIN EN 60730-1, DIN EN 60730-2-14

Montaż i uruchomienie

• Podczas montażu siłownika i cięgła przepustnicy przekładnię można rozsprzęglić dźwignią, co ułatwia ustawienie wału w wybranym kierunku obrotu.
• Położenia przełączania ustawia się ręcznie (krzywkami) przy użyciu dołączonego klucza hakowego lub narzędzia.
• Rowek na wale napędowym znajduje się w oznaczonym położeniu, gdy stos krzywek jest w pozycji 0° (stan dostawy).

Podsumowanie

Siemens SQM21.18502 to rewersyjny siłownik elektromotoryczny Heavy Duty o momencie 20 Nm, zaprojektowany do zastosowań w palnikach olejowych (przepustnice i zawory regulacyjne). Oferuje 5 wyłączników pomocniczych, regulowane krzywki przełączające oraz zewnętrzny wskaźnik położenia, a dzięki klasie ochrony IP54 i solidnej konstrukcji sprawdza się w wymagających aplikacjach OEM.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt SQM21.18502 posiada oznaczenie CE i spełnia wymagania dyrektywy niskonapięciowej 2014/35/UE oraz kompatybilności elektromagnetycznej 2014/30/UE.
• Urządzenie przeznaczone jest do stosowania jako siłownik do przepustnic powietrza i zaworów regulacyjnych palników olejowych, w połączeniu z kontrolerami lub urządzeniami przełączającymi wyposażonymi w styki przełączne.
• Produkt jest przeznaczony do integracji w urządzeniach OEM. Montaż, instalacja, uruchomienie, okablowanie oraz serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści.
• Nie otwierać, nie modyfikować i nie ingerować w siłownik poza zakresem opisanym w dokumentacji producenta. Nieuprawniona ingerencja może spowodować zagrożenie dla użytkownika i uszkodzenie urządzenia.
• Przed wykonywaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego poprzez rozłączenie wszystkich biegunów. Należy zabezpieczyć instalację przed przypadkowym ponownym załączeniem oraz upewnić się, że nie znajduje się pod napięciem. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Należy zapewnić ochronę przed porażeniem elektrycznym poprzez odpowiednie zabezpieczenie zacisków przyłączeniowych oraz prawidłowe zamocowanie pokrywy obudowy.
• Po każdym montażu, podłączeniu lub serwisie należy sprawdzić poprawność i porządek okablowania przed uruchomieniem urządzenia.
• Urządzenia, które uległy upadkowi lub silnemu uderzeniu, nie mogą być uruchamiane, nawet jeśli nie wykazują widocznych uszkodzeń, ponieważ mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Podczas montażu należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Produkt jest urządzeniem elektrycznym klasy ochronności I i powinien być podłączany zgodnie ze schematem połączeń producenta oraz właściwymi wymaganiami instalacyjnymi.
• Stopień ochrony IP54 jest zachowany wyłącznie przy prawidłowym wykonaniu wprowadzeń kablowych oraz odpowiednim zamknięciu niewykorzystanych otworów.
• Nie dopuszczać do kondensacji pary wodnej, oblodzenia ani wnikania wody do urządzenia. Takie warunki są niedopuszczalne i mogą spowodować uszkodzenie produktu lub zagrożenie bezpieczeństwa.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi, aktualnie obowiązującymi przepisami.
