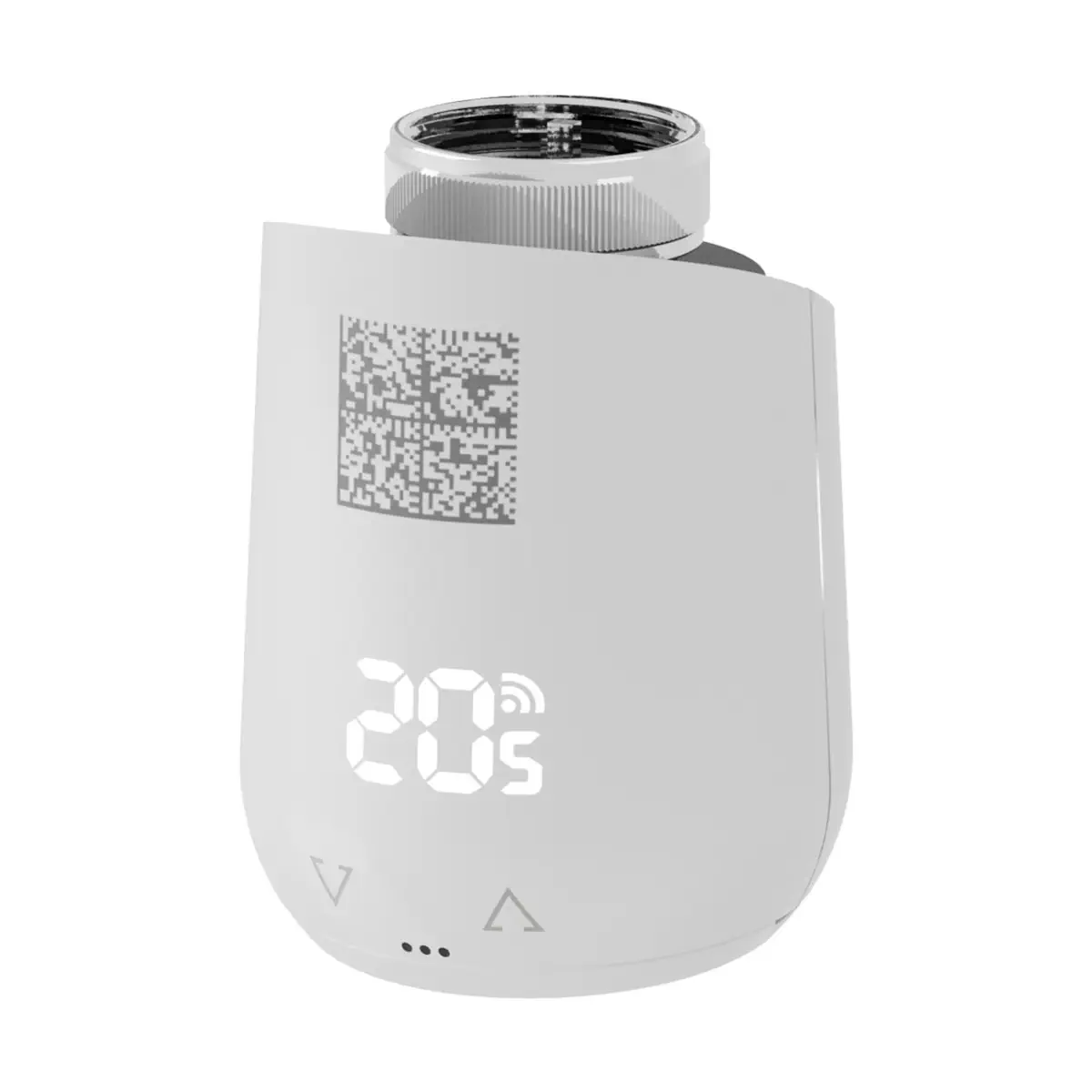

SSA911.02TH Bezprzewodowa głowica termostatyczna do zaworów, KNX IoT / Thread

Siemens SSA911.02TH to nowoczesny, bezprzewodowy siłownik grzejnikowy pracujący w technologii KNX IoT over Thread. Urządzenie steruje przepływem wody przez zawór grzejnika i umożliwia precyzyjną regulację temperatury pomieszczenia. Zasilany dwiema bateriami AA, komunikuje się bezprzewodowo i współpracuje z infrastrukturą Plug & Play Automation oraz z bramką KNX IoT – BACnet.

Najważniejsze cechy

• Producent: Siemens
• Model: SSA911.02TH
• Komunikacja: KNX IoT over Thread (2.4 GHz, dwukierunkowa)
• Zasilanie: 2× bateria AA (alkaliczne LR6, 1.5 V)
• Żywotność baterii: ok. 2 lata
• Siła pozycjonowania: 90 N
• Skok nominalny: 5 mm
• Złącze zaworu: M30×1.5 mm
• Wbudowany czujnik temperatury + regulator PI
• Dotykowe przyciski do zmiany temperatury na urządzeniu
• Automatyczna kalibracja po montażu
• Możliwość obrotu wyświetlacza o 180°
• Funkcja „wink” – szybka identyfikacja urządzenia w systemie

Zastosowanie

• Sterowanie grzejnikami w instalacjach HVAC
• Automatyczna regulacja temperatury w pomieszczeniu
• Wykorzystanie w systemach KNX IoT oraz Plug & Play Automation
• Możliwość użycia z wieloma producentami zaworów (M30×1.5 lub z adapterem)

Funkcje i działanie

• Automatyczna kalibracja – siłownik samodzielnie ustala punkt zamknięcia zaworu
• Ustawianie temperatury za pomocą dwóch przycisków dotykowych
• Wyświetlacz: temperatura zadana, jakość sygnału, stan baterii, błędy
• Blokada przycisków (tryb hotelowy/ochronny)
• Reset fabryczny – przywraca ustawienia i wysuwa trzpień montażowy
• Tryb oszczędzania energii – wygaszanie ekranu
• Funkcja identyfikacji – Wink

Kompatybilność i adaptery

• Standardowy gwint M30×1.5 mm
• Dostępne adaptery do zaworów m.in.:
  • Danfoss RA-N, RAVL
  • Giacomini
  • Herz M28×1.5
  • Oventrop M30×1
  • TA, MMA Markaryd
  • Pettinaroli
• Opcjonalne zabezpieczenie antykradzieżowe ATN7

Montaż

• Montaż bez użycia narzędzi – nakręcanie nakrętki ręką
• Możliwe wszystkie pozycje montażowe → wyświetlacz można obrócić o 180°
• Urządzenie montować maks. 2 m nad podłogą
• Natychmiastowe dopasowanie mechaniczne po włożeniu baterii

Uruchomienie i komunikacja

• Proces parowania przez KNX IoT BACnet Gateway
• Przypisywanie urządzenia poprzez skan kodu DataMatrix
• Pełna ready-to-use integracja z Plug & Play Automation
• Pełna stabilność dzięki technologii Thread (mesh network)

Wskazania i alarmy

• Niski poziom baterii: ikona wyświetlana przy <20%
• Brak komunikacji: stosowny komunikat i miganie symbolu sieci
• Błędy mechaniczne: informacja o zablokowaniu trzpienia lub złym adapterze
• AI – Actuator Information: odczyt jakości połączenia, baterii i wersji FW

Dane techniczne.

• Zakres temperatur otoczenia: 0…55°C
• Zakres temperatur medium: 1…90°C
• Regulacja: PI
• Zakres nastawy temp.: 8…28°C
• Poziom hałasu: < 30 dB(A)
• Stopień ochrony: IP20
• Klasa ochronności: III
• Waga (z bateriami): 0.16 kg

Wymiary

• Szerokość: ok. 62 mm
• Wysokość: ok. 87 mm
• Głębokość: ok. 55 mm

Zawartość opakowania

• Siłownik grzejnikowy SSA911.02TH
• 2× baterie AA
• Skrócona instrukcja instalacji

Podsumowanie

Siemens SSA911.02TH to zaawansowany, bezprzewodowy siłownik grzejnikowy w standardzie KNX IoT over Thread, zapewniający cichą pracę, precyzyjną kontrolę temperatury, łatwy montaż i długą żywotność baterii. Idealny dla inteligentnych budynków i nowoczesnych systemów Plug & Play Automation.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dyrektywy RED 2014/53/UE dotyczącej urządzeń radiowych.
• Urządzenie radiowe pracuje w paśmie 2,4 GHz, z maksymalną mocą nadawania poniżej 8 dBm.
• Nie wyrzucać urządzenia z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami. Zużyte baterie należy oddawać do wyznaczonych punktów zbiórki.
• Produkt jest zasilany bateryjnie: 2 x bateria alkaliczna AA (LR6) 1,5 V. Podczas wkładania baterii należy zachować prawidłową polaryzację.
• Stosować wyłącznie nowe i nieuszkodzone baterie. Nie mieszać baterii starych z nowymi.
• Baterii nie wolno ładować, uszkadzać, rozbierać ani narażać na działanie wody.
• Baterii nie wolno wystawiać na temperaturę powyżej 85°C. Istnieje ryzyko wybuchu lub obrażeń spowodowanych odłamkami, także w przypadku rozładowanych baterii.
• W przypadku uszkodzenia baterii i wycieku elektrolitu należy używać rękawic ochronnych. W razie kontaktu elektrolitu z oczami natychmiast przepłukać je wodą i skonsultować się z lekarzem.
• Przed montażem na zaworze grzejnikowym należy wyłączyć grzejnik i odczekać do jego ostygnięcia. Nakrętka mocująca siłownik może być gorąca i spowodować oparzenia.
• Montaż należy wykonywać zgodnie z dokumentacją producenta oraz właściwymi przepisami krajowymi i zasadami bezpieczeństwa.
• Nie instalować urządzenia na wysokości większej niż 2 m nad podłogą. Montaż nad głową może stwarzać ryzyko obrażeń w razie upadku przedmiotu.
• Urządzenie należy montować tak, aby wyświetlacz i elementy dotykowe były widoczne oraz dostępne. Produkt może pracować w różnych pozycjach montażowych.
• Przed demontażem urządzenia należy przywrócić ustawienia fabryczne, aby cofnąć trzpień siłownika do pozycji montażowej. Demontaż przy wysuniętym trzpieniu może uszkodzić urządzenie.
• Nie należy pozostawiać urządzenia przez dłuższy czas w trybie parowania, ponieważ powoduje to szybkie rozładowanie baterii.
• Produkt jest przeznaczony do współpracy z zaworami grzejnikowymi z gwintem M30x1,5 mm lub z odpowiednim adapterem wskazanym przez producenta. Nieprawidłowy dobór zaworu lub adaptera może spowodować błędy działania.
• Stopień ochrony obudowy: IP20. Produkt jest przeznaczony do stosowania w warunkach zgodnych z dokumentacją producenta, wewnątrz odpowiednio chronionych instalacji.
• Dopuszczalna temperatura pracy wynosi 0...55°C, a dopuszczalna wilgotność względna poniżej 95%.
• Dopuszczalna temperatura medium w podłączonym zaworze wynosi 1...90°C.
