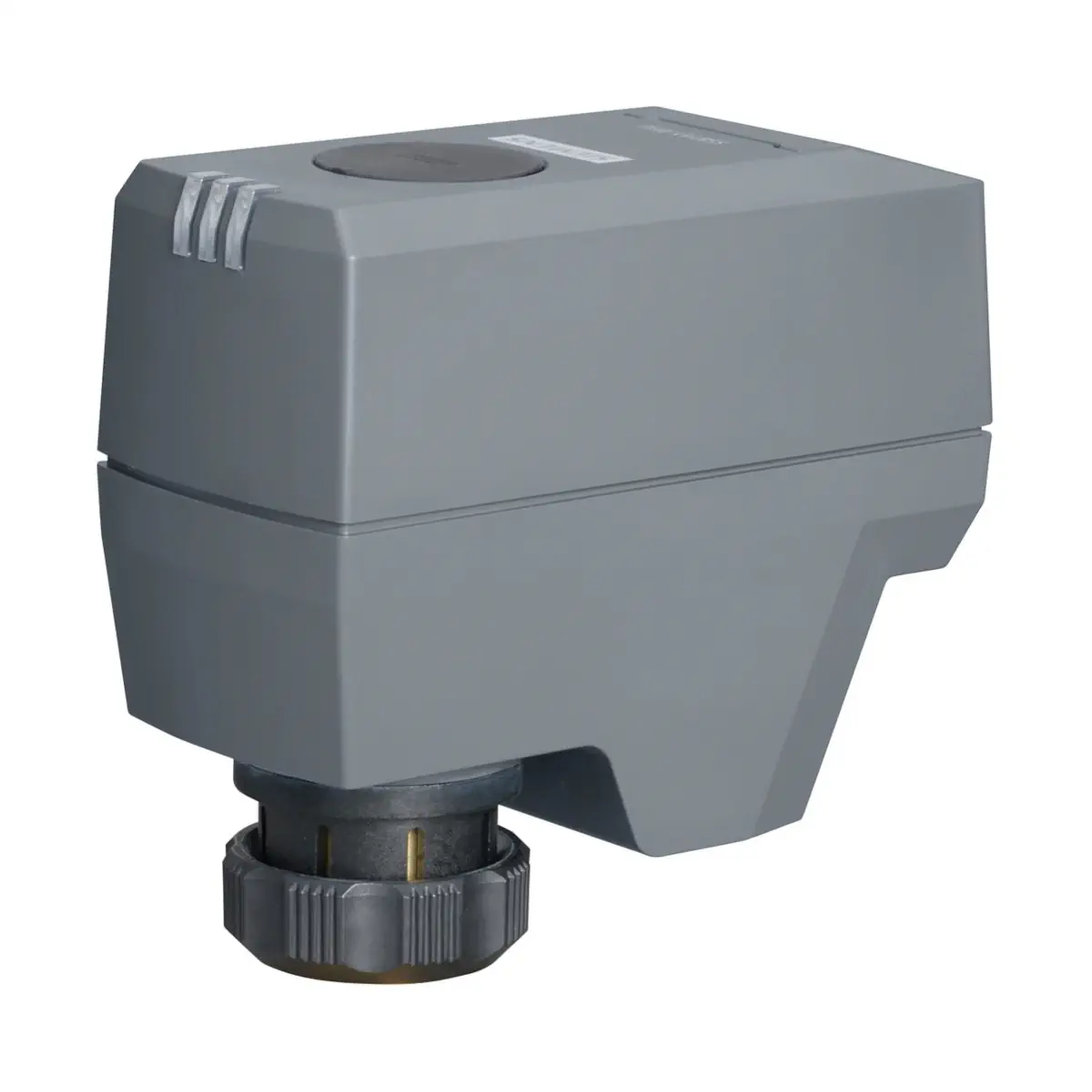

SSB131.09H/00 Siłownik elektromechaniczny, skok 1,2..6,5 [mm], 200 [N], 3-stawny, 24 [V] AC, 16 [s/mm], bez kabla

Siemens SSB131.09H/00 to kompaktowy siłownik elektromotoryczny o sile nominalnej 200 N, przeznaczony do zaworów regulacyjnych VVP45.., VXP45.. oraz VMP45.. w instalacjach HVAC. Zasilany napięciem AC 24 V i sterowany sygnałem 3-pozycyjnym, zapewnia precyzyjną regulację przepływu w instalacjach ogrzewania, chłodzenia i wentylacji. Model oferuje automatyczną identyfikację skoku zaworu, ręczne przestawianie oraz sygnalizację optyczną LED. Wersja /00 jest odmianą bez przewodu – wyposażoną w gniazdo do podłączenia zestawów kablowych ASY.., co ułatwia instalację i serwis w obiektach wymagających indywidualnej długości i rodzaju przewodów.

Najważniejsze cechy

• Producent: Siemens
• Model: SSB131.09H/00
• Wersja: bez kabla, z pokrywą do podłączenia kabli ASY..
• Zasilanie: AC 24 V ±20% (50/60 Hz)
• Sygnał sterujący: 3-położeniowy (Y1 otwieranie, Y2 zamykanie)
• Siła nominalna: 200 N
• Skok zaworu: 6,1 mm
• Prędkość ruchu: 16 s/mm (50 Hz)
• Automatyczna identyfikacja skoku zaworu podczas uruchomienia
• Funkcja wyłączenia zależna od obciążenia – zabezpieczenie krańcowe
• Sygnalizacja LED: 3 zielone diody wskazujące położenie trzpienia
• Ręczne przestawianie za pomocą klucza imbusowego 3 mm
• Montaż beznarzędziowy – nakrętka gwintowana ¾”
• Stopień ochrony: IP54
• Kolor obudowy: Ti-Gray
• Masa: 214 g

Zastosowanie

Siłownik SSB131.09H/00 jest przeznaczony do regulacji przepływu wody gorącej i chłodniczej w aplikacjach HVAC. Może pracować z:

• VVP45.. – zawory 2-drogowe
• VVP45..S – zawory 2-drogowe do złączek zaciskowych
• VXP45.. – zawory 3-drogowe
• VMP45.. – zawory 3-drogowe z obejściem T
• VMP45..S – wersje do złączek zaciskowych

Możliwe jest także stosowanie z zaworami innych producentów (¾”), pod warunkiem spełnienia wymagań:

• wymiar otwarty X ≥ 8,5 mm,
• wymiar zamknięty Y ≤ 14,6 mm,
• maksymalna siła przełączenia ≤ 200 N.

Funkcje i działanie

Sterowanie 3-położeniowe

• Napięcie na Y1: trzpień wysuwa się – zawór NO zamyka się, NC otwiera się.
• Napięcie na Y2: trzpień się chowa – zawór NO otwiera się, NC zamyka się.
• Brak napięcia: siłownik utrzymuje aktualną pozycję.

Samokalibracja

• Automatyczna identyfikacja skoku po podaniu zasilania.
• Jeśli skok zaworu < 1,2 mm – kalibracja kończy się błędem.
• Po 3 nieudanych próbach siłownik pozostaje w pozycji wysuniętej.

Sygnalizacja LED

• LED 1 – świeci: trzpień całkowicie wysunięty
• LED 2 – świeci: pozycja pośrednia
• LED 3 – świeci: trzpień całkowicie wsunięty

Ręczna obsługa

• Regulacja trzpienia kluczem imbusowym 3 mm (obrót zgodnie/odwrotnie do ruchu wskazówek zegara).
• Pokrywa musi być zamknięta, by zachować IP54.

Podłączenie kablowe (wersja /00)

SSB131.09H/00 nie posiada przewodu – przeznaczony jest do szybkiego podłączania zestawów ASY…

• Kompatybilne kable: 1.5 m, 3 m, 6 m (PVC lub halogen-free)
• Typ przewodu: 3×0,34 mm²

Dane techniczne

• Zasilanie: AC 24 V ±20%
• Pobór mocy w ruchu: 1 VA
• Pobór mocy w podtrzymaniu: 0,2 VA
• Siła nominalna: 200 N
• Skok: 6,1 mm
• Prędkość ruchu: 16 s/mm
• Poziom hałasu: < 30 dB(A)
• Temperatura pracy: 1…50°C
• Temperatura medium: 1…120°C
• Wilgotność: 5…95% r.h. (bez kondensacji)
• Stopień ochrony: IP54
• Orientacja montażu: 360°
• Obudowa: PC + ABS
• Masa: 214 g

Montaż

• Montaż bezpośredni na zaworze za pomocą nakrętki ¾”.
• Przed montażem trzpień siłownika musi być całkowicie wsunięty.
• Nie używać kluczy ani narzędzi – nakrętka dokręcana ręcznie.
• Należy unikać naprężeń bocznych i skręcania przewodów.

Podsumowanie

Siemens SSB131.09H/00 to niezawodny, kompaktowy siłownik 200 N do instalacji HVAC, oferujący automatyczną kalibrację, sygnalizację LED i łatwy montaż. Wersja bez kabla umożliwia elastyczny dobór przewodów ASY.., co czyni ją idealnym rozwiązaniem dla projektów wymagających większej swobody instalacyjnej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Model SSB131.09H/00 jest siłownikiem elektrycznym zasilanym napięciem AC 24 V i przeznaczonym do współpracy wyłącznie z kompatybilnymi zaworami wskazanymi przez producenta.
• Montaż, podłączenie elektryczne, uruchomienie i serwis należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Przed montażem, demontażem, podłączeniem przewodów lub pracami serwisowymi należy odłączyć napięcie zasilania. Producent wymaga zapewnienia możliwości odseparowania urządzenia od zasilania, np. przez wyłącznik nadprądowy lub bezpiecznik zainstalowany przed układem sterującym.
• Urządzenie wolno uruchamiać wyłącznie po prawidłowym zamontowaniu na odpowiednim zaworze. Nie uruchamiać siłownika bez poprawnie zamontowanego zaworu.
• Przed montażem siłownik należy ustawić w położeniu całkowicie wsuniętego trzpienia. Podczas montażu nie używać kluczy do rur, kluczy płaskich ani podobnych narzędzi; nakrętkę połączeniową należy dokręcać ręcznie.
• Podczas montażu i eksploatacji należy unikać nacisku bocznego na siłownik oraz naprężeń i skręcania przewodów.
• Siłownik należy podłączać wyłącznie do zasilania prądem przemiennym AC 24 V. Sygnały sterujące typu phase cut oraz PDM (modulacja szerokości impulsu) nie są dopuszczalne.
• Podłączenia elektryczne należy wykonywać zgodnie ze schematem producenta. Nieprawidłowe okablowanie może spowodować nieprawidłową pracę urządzenia lub uszkodzenie instalacji.
• Należy przestrzegać dopuszczalnych temperatur pracy. Dopuszczalna temperatura medium w podłączonym zaworze wynosi 1…120 °C, przy czym przewód przyłączeniowy może stykać się z korpusem zaworu tylko wtedy, gdy temperatura korpusu nie przekracza 80 °C.
• Magnesy mogą uszkodzić siłownik i nie powinny być zbliżane do urządzenia.
• Podczas samokalibracji nie wolno wykonywać ręcznej ingerencji. Ręczna obsługa w trakcie samokalibracji może spowodować błędy działania.
• Ręczne przestawianie siłownika należy wykonywać wyłącznie zgodnie z instrukcją producenta, przy użyciu klucza sześciokątnego 3 mm. Po otwarciu pokrywy ochrona IP54 nie obowiązuje; po zakończeniu czynności pokrywa musi zostać ponownie zamknięta zgodnie z instrukcją.
• Urządzenie nie jest przeznaczone do naprawy. W przypadku uszkodzenia należy wymienić cały siłownik.
