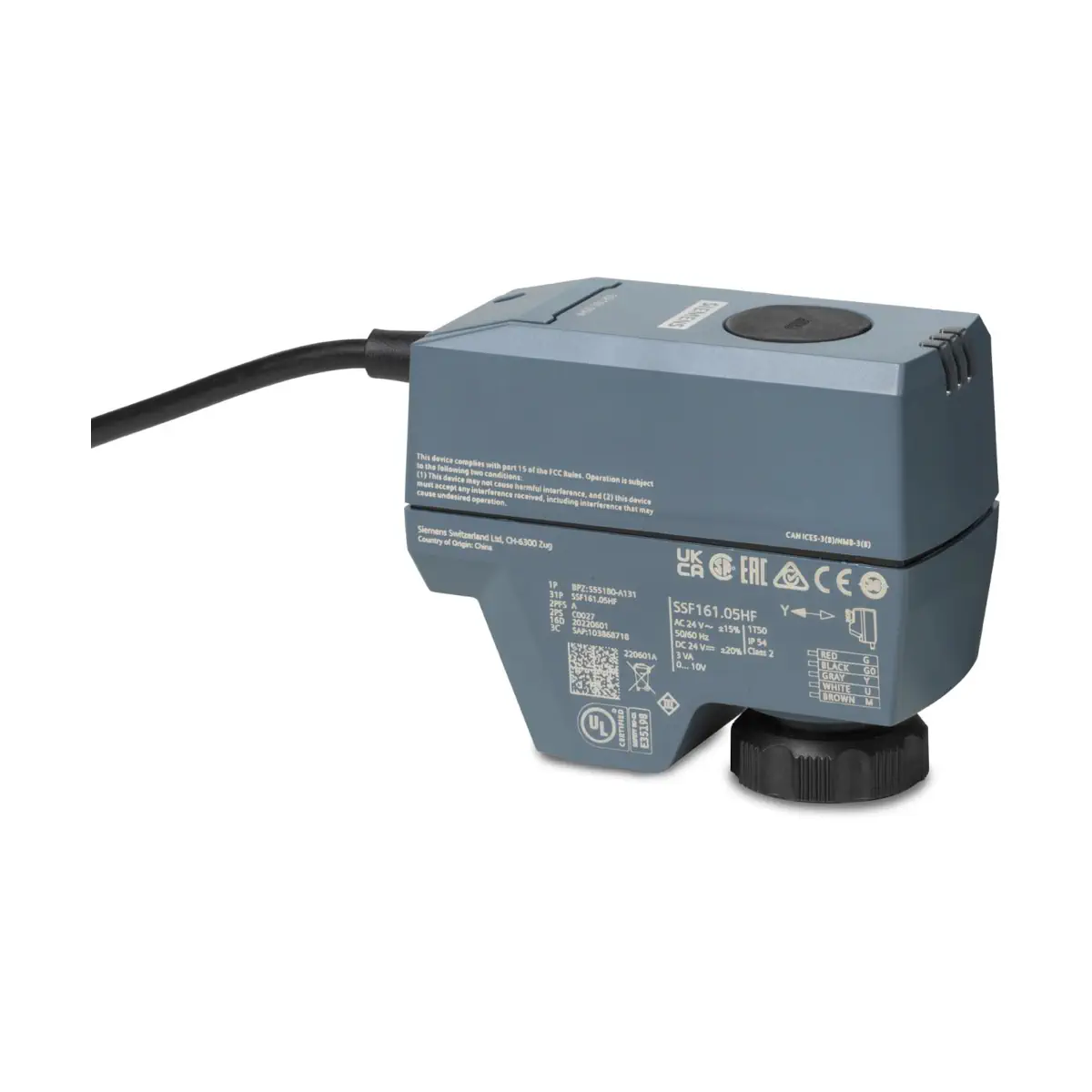

SSB131.09H Siłownik elektromechaniczny, skok 1,2..6,5 [mm], 200 [N], 3-stawny, 24 [V] AC, 16 [s/mm], kabel 1,5 [m]

Siemens SSB131.09H to elektromechaniczny siłownik do zaworów grzybkowych/regulacyjnych serii VVP45.., VXP45.. oraz VMP45.., przeznaczony do wodnej regulacji czynnika grzewczego i chłodniczego w instalacjach HVAC. Urządzenie pracuje z napięciem AC 24 V, wykorzystuje 3-pozycyjny sygnał sterujący i generuje siłę nominalną 200 N, zapewniając precyzyjne pozycjonowanie zaworu w strefowych i pomieszczeniowych układach regulacji.

Najważniejsze cechy

• Producent: Siemens
• Model: SSB131.09H
• Typ urządzenia: elektromechaniczny siłownik do zaworów VVP45.., VXP45.., VMP45..
• Napięcie zasilania: AC 24 V ±20%, 50/60 Hz
• Sygnał sterujący: 3-pozycyjny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła znamionowa: 200 N
• Skok roboczy zaworu: 6.1 mm
• Prędkość działania: ok. 16 s/mm (przy 50 Hz)
• Samoczynna identyfikacja skoku zaworu przy załączeniu zasilania
• Ręczne przestawianie za pomocą klucza imbusowego 3 mm
• Sygnalizacja LED: położenie wrzeciona i ruch siłownika (trzy stany)
• Zabezpieczenie przed przeciążeniem: wyłączanie zależne od obciążenia w położeniach krańcowych
• Możliwość pracy równoległej: do 10 siłowników (przy odpowiedniej wydajności wyjścia regulatora)
• Przyłącze do zaworu: nakrętka z tworzywa ¾", montaż bez narzędzi
• Długość przewodu: 1.5 m, przewód zintegrowany i demontowalny
• Stopień ochrony obudowy: IP54
• Poziom hałasu: < 30 dB(A)

Zastosowanie

• Regulacja wody gorącej i schłodzonej w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.
• Współpraca z zaworami:
  • VVP45.. – zawory 2-drogowe,
  • VXP45.. – zawory 3-drogowe,
  • VMP45.. – zawory 3-drogowe z obejściem T.
• Możliwość zastosowania z kompatybilnymi zaworami innych producentów (gwint ¾", siła ≤ 200 N, spełnienie wymogów wymiarowych X/Y).

Funkcje i działanie

• Sterowanie 3-pozycyjne:
  • Napięcie na Y1: wrzeciono wysuwa się – zawór normalnie otwarty zamyka się, zawór normalnie zamknięty otwiera się.
  • Napięcie na Y2: wrzeciono cofa się – zawór normalnie otwarty otwiera się, zawór normalnie zamknięty zamyka się.
  • Brak napięcia na Y1 i Y2: siłownik utrzymuje aktualne położenie.
• Automatyczna kalibracja skoku: po podaniu napięcia siłownik wykonuje cykl pełnego wsunięcia i wysunięcia, dopasowując się do rzeczywistego skoku zaworu.
• Sygnalizacja LED: trzy zielone diody informują o pełnym wysunięciu, położeniu pośrednim lub pełnym wsunięciu wrzeciona.
• Ochrona mechaniczna: wyłączanie w przypadku przeciążenia lub osiągnięcia położenia krańcowego.
• Ręczne sterowanie: po zdjęciu pokrywy możliwe jest ustawienie wrzeciona w dowolnym położeniu kluczem imbusowym 3 mm; ustawiona pozycja zostaje zachowana.

Dane techniczne

• Napięcie zasilania: AC 24 V ±20%
• Pobór mocy (praca): 1 VA
• Pobór mocy (podtrzymanie): 0.2 VA
• Bezpiecznik pierwotny: zewnętrzny 2 A, szybki
• Siła nominalna: 200 N
• Skok: 6.1 mm
• Prędkość biegu (50 Hz): 16 s/mm
• Poziom hałasu: < 30 dB(A)
• Temperatura czynnika w zaworze: 1…120°C
• Temperatura otoczenia (praca): 1…50°C
• Temperatura transportu i składowania: -25…70°C
• Wilgotność otoczenia: 5…95% r.h., bez kondensacji
• Długość przewodu przyłączeniowego: 1.5 m (3×0.34 mm²)
• Montaż na zaworze: nakrętka z tworzywa ¾"
• Orientacja montażu: 360°
• Obudowa: PC + ABS, kolor Ti-Gray (pokrywa/podstawa)
• Stopień ochrony: IP54
• Klasa ochronności wg EN 60730: III
• Masa urządzenia: ok. 279 g

Montaż i uruchomienie

• Bezpośredni montaż na zaworze – ręczne dokręcenie nakrętki ¾", bez użycia narzędzi.
• Przed montażem siłownik powinien mieć w pełni wsunięte wrzeciono (możliwe ręczne ustawienie).
• Dopuszczalny montaż w dowolnym położeniu wokół osi zaworu (360°), z zachowaniem wytycznych dotyczących temperatury.
• Po podaniu napięcia siłownik wykonuje samokalibrację skoku i następnie pracuje zgodnie z sygnałem sterującym.
• Możliwa praca równoległa kilku siłowników na jednym wyjściu regulatora – z zachowaniem dopuszczalnego obciążenia wyjścia.

Podsumowanie

Siemens SSB131.09H to kompaktowy siłownik elektromechaniczny 200 N do zaworów serii VVP45.., VXP45.. i VMP45... Zapewnia niezawodną regulację wody grzewczej i chłodniczej w instalacjach HVAC, oferując automatyczną kalibrację skoku, 3-pozycyjne sterowanie, ręczne przestawianie, sygnalizację LED oraz prosty montaż bez użycia narzędzi.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie elektryczne do automatyki HVAC, przeznaczone do współpracy wyłącznie z zaworami zgodnymi z dokumentacją producenta; dla modelu SSB131.09H przewidziano zastosowanie m.in. z zaworami Siemens serii VVP45.., VXP45.. i VMP45... Nie stosować z zaworami VVP45..N.
• Montaż, podłączenie, uruchomienie i serwis wykonywać wyłącznie zgodnie z dokumentacją producenta oraz lokalnymi przepisami elektrycznymi i bezpieczeństwa.
• Model SSB131.09H jest urządzeniem niskonapięciowym zasilanym AC 24 V. Przed montażem, podłączeniem, konserwacją lub odłączaniem przewodów należy odłączyć zasilanie. Należy zapewnić możliwość odłączenia od zasilania, np. przez wyłącznik nadprądowy lub bezpiecznik po stronie zasilania.
• Podłączenie elektryczne wykonywać wyłącznie zgodnie ze schematem producenta. Dla tego modelu stosować wyłącznie sterowanie 3-położeniowe AC 24 V. Sygnały phase-cut oraz PDM nie są odpowiednie.
• Urządzenie należy uruchamiać wyłącznie po prawidłowym zamontowaniu na kompatybilnym zaworze. Nie uruchamiać siłownika bez poprawnie zamontowanego zaworu.
• Przed montażem ustawić trzpień siłownika w położeniu całkowicie wsuniętym. Siłownik montować ręcznie za pomocą nakrętki sprzęgającej; nie używać kluczy do rur, kluczy płaskich ani podobnych narzędzi.
• Podczas montażu i eksploatacji unikać nacisku bocznego na siłownik oraz naprężeń przewodu. Nie skręcać kabla.
• Magnesy mogą uszkodzić siłownik; nie zbliżać produktu do silnych pól magnetycznych.
• Podczas samokalibracji nie wolno wykonywać ręcznej ingerencji w mechanizm. Samokalibracja odbywa się po włączeniu zasilania.
• Ręczna obsługa wymaga otwarcia pokrywy; przy otwartej pokrywie nie obowiązuje stopień ochrony IP54. Po zakończeniu czynności należy zamknąć pokrywę, aby przywrócić ochronę IP54.
• W czasie prac konserwacyjnych należy bezwzględnie wyłączyć napięcie zasilania. W razie potrzeby odłączyć przewody od zacisków.
• Urządzenie jest bezobsługowe i nienaprawialne; w przypadku uszkodzenia należy wymienić cały siłownik.
• Stosować wyłącznie w dopuszczalnych warunkach pracy: temperatura otoczenia 1…50°C, wilgotność 5…95% r.h. bez kondensacji. Temperatura medium w podłączonym zaworze: 1…120°C.
• Przewód przyłączeniowy siłownika może stykać się z korpusem zaworu tylko wtedy, gdy temperatura korpusu zaworu nie przekracza 80°C.
• Stopień ochrony obudowy dla modelu SSB131.09H: IP54. Klasa ochronności wg EN 60730: III.
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
