SSB131.09UT Siłownik elektromechaniczny, skok 1,2..6,5 [mm], 200 [N], 3-stawny, 24 [V] AC, 16 [s/mm], zaciski

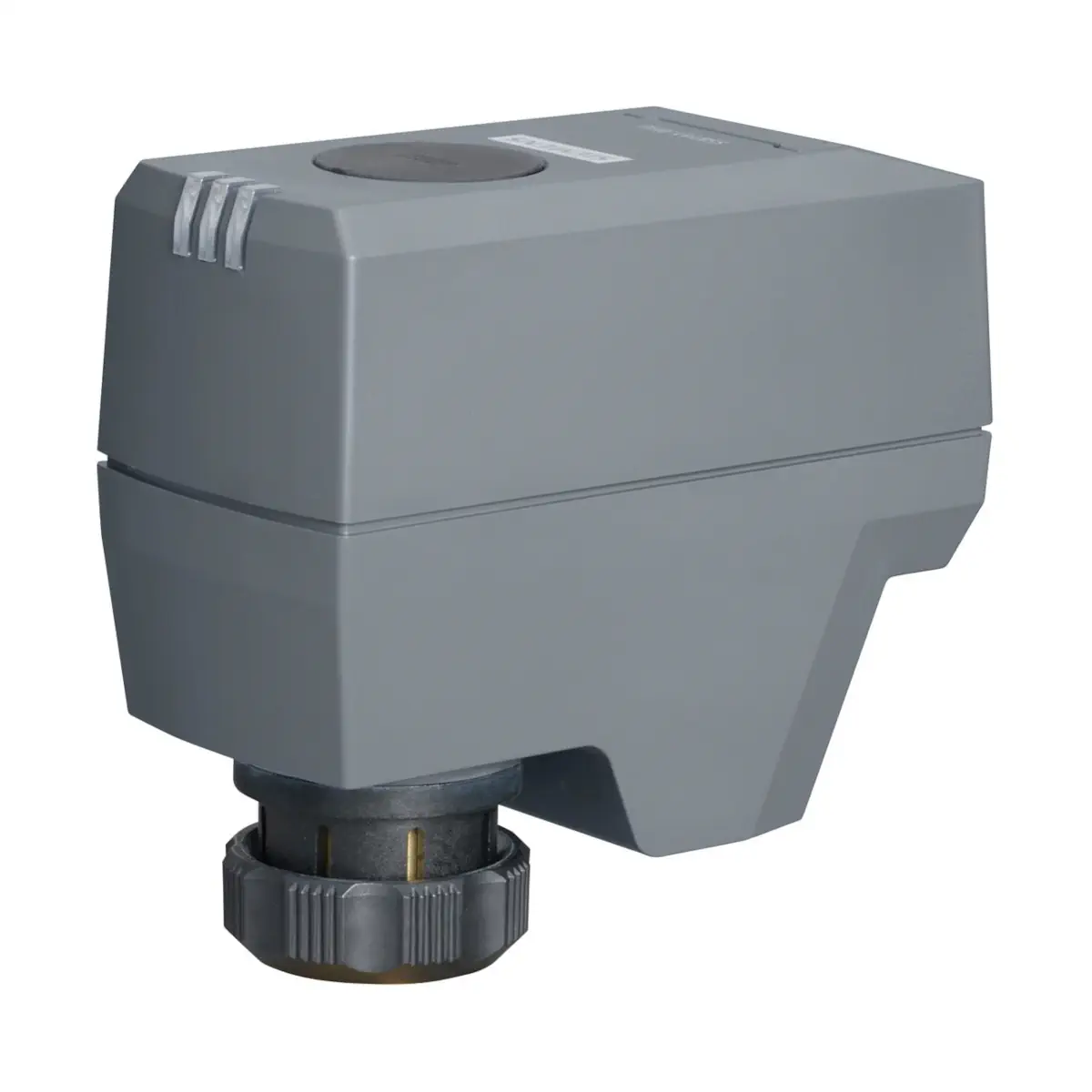

Siemens SSB131.09UT to kompaktowy siłownik elektromotoryczny o sile nominalnej 200 N z 3-położeniowym sterowaniem i zasilaniem 24 V AC, przeznaczony do zaworów grzybkowych VVP45.., VXP45.. oraz VMP45.. w strefowych i pomieszczeniowych instalacjach HVAC.  Wersja UT wyposażona jest w zaciskowy blok 3-pinowy oraz zintegrowaną przepust M16×1,5 w pokrywie – dzięki temu siłownik nie ma fabrycznego przewodu, a instalator może zastosować własny kabel w peszlu lub rurce ochronnej.

Najważniejsze cechy

• Producent: Siemens
• Model: SSB131.09UT
• Typ: siłownik elektromotoryczny do zaworów regulacyjnych
• Zastosowanie: wodna regulacja w instalacjach grzewczych, chłodniczych i wentylacyjnych
• Napięcie zasilania: AC 24 V ±20%, 50/60 Hz
• Sygnał sterujący: 3-położeniowy (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła nominalna: 200 N
• Skok zaworu: 6,1 mm
• Prędkość ruchu: 16 s/mm (50 Hz)
• Automatyczna identyfikacja skoku zaworu przy załączeniu zasilania
• Wyłączanie zależne od obciążenia – zabezpieczenie w pozycjach krańcowych i przy przeciążeniu
• Sygnalizacja LED: optyczna informacja o położeniu trzpienia
• Ręczne przestawianie kluczem imbusowym 3 mm
• Montaż: nakrętka sprzęgająca z tworzywa, gwint ¾”, bez użycia narzędzi
• Orientacja montażu: 270°, z wyprowadzeniem przewodu w dół
• Stopień ochrony obudowy: IP20
• Kolor obudowy: Ti-Gray
• Masa: 230 g

Zastosowanie

Siłownik SSB131.09UT stosowany jest po stronie wodnej w instalacjach ogrzewania, wentylacji i klimatyzacji, do precyzyjnej regulacji przepływu wody gorącej i chłodniczej. Przeznaczony jest do współpracy z zaworami:

• VVP45.. – zawory 2-drogowe
• VVP45..S – zawory 2-drogowe do złączek zaciskowych
• VXP45.. – zawory 3-drogowe
• VMP45.. – zawory 3-drogowe z obejściem T
• VMP45..S – zawory 3-drogowe z obejściem T do złączek zaciskowych

Możliwa jest również współpraca z zaworami innych producentów (¾”) pod warunkiem spełnienia wymagań: wymiar otwarty X ≥ 8,5 mm, wymiar zamknięty Y ≤ 14,6 mm oraz siła przełączenia zaworu ≤ 200 N.

Funkcje i działanie

Sterowanie 3-położeniowe

• Napięcie na Y1: trzpień siłownika wysuwa się – zawór NO zamyka się, zawór NC otwiera się.
• Napięcie na Y2: trzpień siłownika chowa się – zawór NO otwiera się, zawór NC zamyka się.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje bieżące położenie.

Samokalibracja

• Po podaniu napięcia zasilającego siłownik przeprowadza automatyczną kalibrację (pozycja całkowicie wsunięta → całkowicie wysunięta → pozycja zadana).
• Poprawna kalibracja wymaga skoku zaworu > 1,2 mm.
• W przypadku niepowodzenia kalibracji siłownik ponawia próbę; po trzech nieudanych próbach trzpień pozostaje w położeniu wysuniętym, a zawór zamknięty.

Sygnalizacja LED

Wersja SSB131.. wykorzystuje trzy zielone diody LED do wskazywania położenia trzpienia:

• LED 1 – światło ciągłe: trzpień całkowicie wysunięty.
• LED 2 – światło ciągłe: pozycja pośrednia (trzpień w ruchu).
• LED 3 – światło ciągłe: trzpień całkowicie wsunięty.

Ręczna obsługa

• Podniesienie pokrywy umożliwia ręczne przestawienie trzpienia kluczem imbusowym 3 mm.
• Obrót zgodnie z ruchem wskazówek zegara – trzpień przesuwa się w dół, przeciwnie – w górę.
• Ustawiona ręcznie pozycja pozostaje zachowana po zakończeniu manewru.

Podłączenie elektryczne (SSB131.09UT)

• Zaciski: G – zasilanie AC 24 V, Y1 – sygnał OTWÓRZ, Y2 – sygnał ZAMKNIJ.
• Przepust: zintegrowany adapter rurowy M16×1,5 w pokrywie siłownika.
• Przewód instalacyjny użytkownika: długość do < 20 m, przekrój 0,5…1,5 mm², średnica zewnętrzna < 5,5 mm.
• Praca równoległa: do 10 siłowników (przy odpowiednio wydajnym wyjściu regulatora).

Dane techniczne

• Zasilanie: AC 24 V ±20%, 50/60 Hz
• Pobór mocy w ruchu: 1 VA
• Pobór mocy w podtrzymaniu: 0,2 VA
• Siła nominalna: 200 N
• Skok roboczy: 6,1 mm
• Prędkość ruchu: 16 s/mm
• Poziom hałasu: < 30 dB(A)
• Medium w zaworze: woda gorąca / chłodnicza, 1…120°C
• Temperatura otoczenia (praca): 1…50°C
• Temperatura transportu i składowania: -25…70°C
• Wilgotność otoczenia: 5…95% r.h. (bez kondensacji)
• Stopień ochrony: IP20
• Klasa ochronności (EN 60730): III
• Materiał obudowy: PC + ABS
• Kolor obudowy: Ti-Gray
• Nakrętka sprzęgająca: tworzywo sztuczne, gwint ¾”
• Masa: 230 g

Montaż

• Montaż bezpośrednio na zaworze za pomocą nakrętki gwintowanej ¾”, dokręcanej ręcznie.
• Przed montażem trzpień siłownika powinien być całkowicie wsunięty.
• Nie stosować kluczy rurkowych, kluczy nastawnych itp. do dokręcania nakrętki.
• Unikać bocznego nacisku i naprężeń od przewodu na zamontowany siłownik.

Podsumowanie

Siemens SSB131.09UT to niezawodny siłownik 200 N z 3-położeniowym sterowaniem, zoptymalizowany do pracy z zaworami VVP45.., VXP45.. i VMP45... Zintegrowany adapter M16×1,5 i zaciskowy blok 3-pinowy umożliwiają elastyczny dobór przewodu oraz łatwą integrację z instalacją, a automatyczna kalibracja, sygnalizacja LED i ręczne przestawianie zapewniają pewną i komfortową eksploatację w nowoczesnych systemach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie elektryczne klasy ochrony III, o stopniu ochrony obudowy IP20.
• Przeznaczone wyłącznie do współpracy z kompatybilnymi zaworami regulacyjnymi wskazanymi przez producenta; model SSB131.09UT nie jest odpowiedni do zaworów VVP45..N.
• Montaż, okablowanie, uruchomienie i serwis wykonywać wyłącznie zgodnie z dokumentacją producenta, schematem połączeń oraz lokalnymi przepisami bezpieczeństwa.
• Stosować wyłącznie napięcie zasilające 24 V AC, 50/60 Hz. Do modelu SSB131.09UT nie stosować zasilania DC. Sygnały z odcięciem fazy i z modulacją długości impulsu (PDM) są niedopuszczalne.
• Przed montażem, podłączeniem lub pracami serwisowymi wyłączyć zasilanie. W instalacji należy przewidzieć możliwość odłączenia zasilania oraz zastosować zewnętrzny bezpiecznik lub wyłącznik nadprądowy 2 A szybkiego działania.
• Siłownik można uruchamiać wyłącznie po poprawnym zamontowaniu na zaworze.
• Do montażu siłownika na zaworze nie używać kluczy nastawnych, szczypiec ani podobnych narzędzi. Przed zamocowaniem ustawić siłownik w położeniu, w którym trzpień jest całkowicie wsunięty.
• Urządzenie montować wyłącznie w dopuszczalnym położeniu montażowym dla wersji SSB131.09UT: 270°, z kablem skierowanym w dół.
• Do wersji SSB131.09UT stosować przewód o przekroju 0,5...1,5 mm², średnicy poniżej 5,5 mm i długości poniżej 20 m oraz odpowiedni dławik M16x1,5; maksymalna długość gwintu dławika kablowego wynosi 11 mm.
• Nie skręcać kabla i unikać bocznego nacisku lub naprężenia kabla na zamontowanym siłowniku. Silne pole magnetyczne może spowodować uszkodzenie siłownika.
• Przestrzegać dopuszczalnych warunków pracy: temperatura otoczenia 1...50°C, wilgotność 5...95% bez kondensacji. Dopuszczalna temperatura czynnika w podłączonym zaworze wynosi 1...120°C, a temperatura korpusu zaworu w miejscu kontaktu z kablem nie może przekraczać 80°C.
• Po włączeniu zasilania siłownik automatycznie przeprowadza samo-kalibrację. Nie wykonywać ręcznej ingerencji podczas samo-kalibracji.
• Prawidłowa kalibracja jest możliwa tylko z zaworem o skoku większym niż 1,2 mm. Po trzech nieudanych próbach kalibracji trzpień pozostaje w położeniu wysuniętym, zawór jest otwarty, a dioda LED świeci na czerwono.
• Siłowniki nie podlegają naprawie. W razie uszkodzenia należy wymienić urządzenie na nowe.
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
