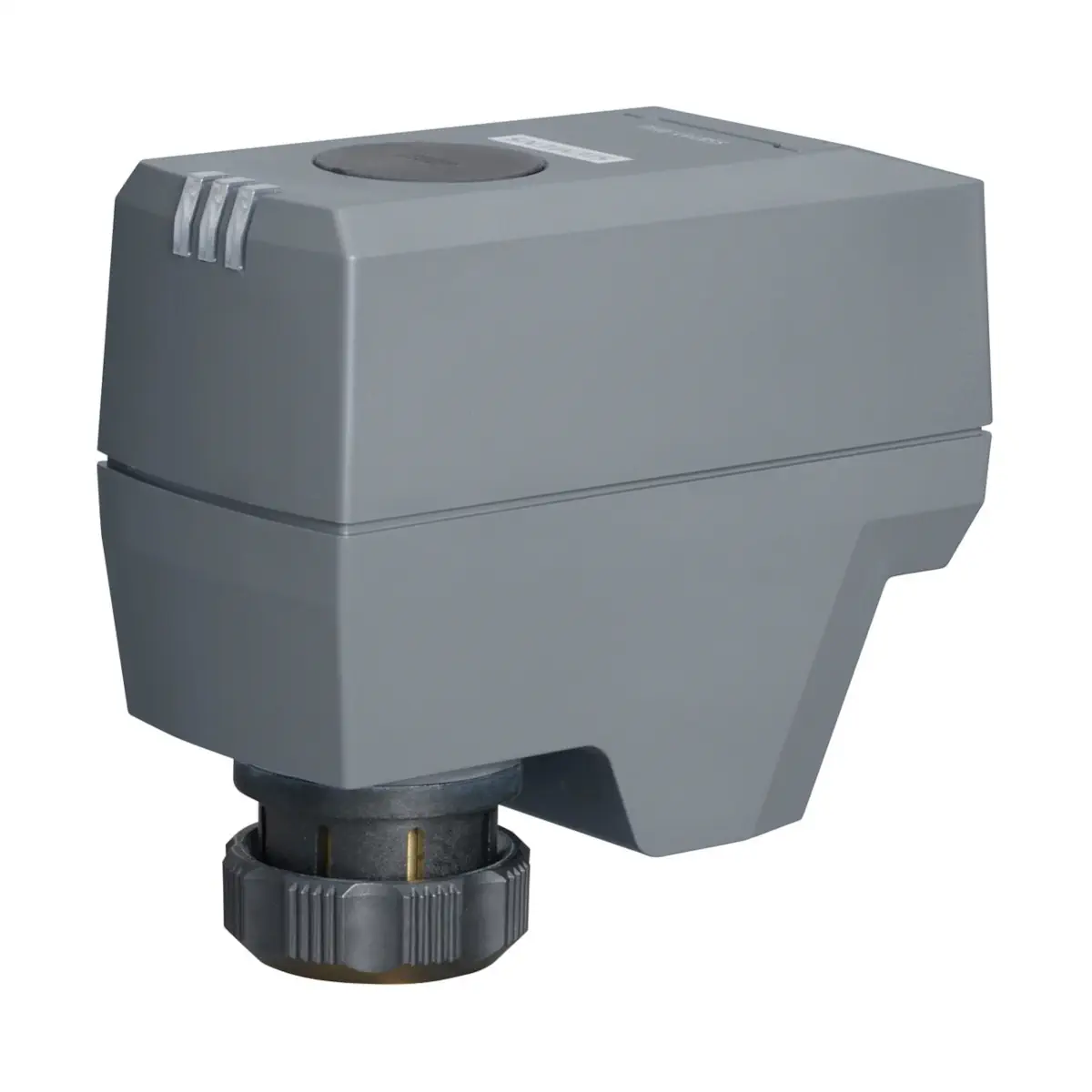

SSB161.05HF/00 Siłownik elektromechaniczny, skok 1,2..6,5 [mm], 200 [N], 0..10 [V], 24 [V] AC/DC, 5 [s/mm], bez kabla

SSB161.05HF/00 to analogowy siłownik elektromotoryczny zasilany 24 V AC/DC, do zaworów regulacyjnych VVP45.., VXP45.. i VMP45.. w strefowych i pomieszczeniowych instalacjach HVAC. Wersja HF/00 dostarczana jest bez przewodu, z pokrywą przygotowaną do bezpośredniego podłączenia zestawów kablowych ASY161.., oraz oferuje liniową charakterystykę, wejście sterujące DC 0…10 V i wyjście sprzężenia zwrotnego DC 0…10 V.

Najważniejsze cechy

• Producent: Siemens
• Model: SSB161.05HF/00
• Typ: siłownik elektromechaniczny, modulacyjny (DC 0…10 V)
• Siła nominalna: 200 N
• Skok zaworu: 6,1 mm (autokalibracja dla skoku > 1,2 mm)
• Prędkość ruchu: 5 s/mm (przy 50 Hz)
• Napięcie zasilania: AC 24 V (±15%) lub DC 24 V (±20%), 50/60 Hz
• Sygnał sterujący: analogowy DC 0…10 V
• Sprzężenie zwrotne: sygnał położenia U DC 0…10 V (max. 1 mA, rozdzielczość 1:100)
• Charakterystyka: liniowa
• Automatyczna identyfikacja skoku zaworu przy pierwszym załączeniu
• Wyłączenie zależne od obciążenia w położeniach krańcowych i przy przeciążeniu
• Ręczne przestawianie – przycisk plus klucz imbusowy 3 mm
• Sygnalizacja LED: wielostanowa (ruch, pozycja, kalibracja, błąd, tryb ręczny)
• Montaż: nakrętka gwintowana ¾” z tworzywa, bez użycia narzędzi
• Stopień ochrony obudowy: IP54
• Kolor obudowy: Ti-Gray
• Masa: 208 g

Zastosowanie

Siłownik SSB161.05HF/00 przeznaczony jest do modulacyjnej regulacji przepływu wody gorącej i chłodniczej w instalacjach ogrzewania, wentylacji i klimatyzacji. Współpracuje z zaworami:

• VVP45.. – zawory 2-drogowe
• VVP45..S – zawory 2-drogowe do złączek zaciskowych
• VXP45.. – zawory 3-drogowe
• VMP45.. – zawory 3-drogowe z obejściem T
• VMP45..S – zawory 3-drogowe z obejściem T do złączek zaciskowych

Może być również stosowany z zaworami innych producentów (¾”), pod warunkiem spełnienia wymagań:

• gwintowana nakrętka sprzęgająca ¾”,
• wymiar otwarty gniazda zaworu X ≥ 8,5 mm,
• wymiar zamknięty Y ≤ 14,6 mm,
• wymagana siła przełączenia zaworu ≤ 200 N.

Funkcje i działanie

Modulacja DC 0…10 V z sygnałem zwrotnym

• Zawór otwiera się / zamyka proporcjonalnie do sygnału sterującego Y (DC 0…10 V).
• Przy 0 V trzpień siłownika jest wsunięty, a zawór normalnie zamknięty (NC) pozostaje zamknięty.
• Przy 10 V trzpień jest w pełni wysunięty, a zawór NC całkowicie otwarty.
• Wyjście U DC 0…10 V dostarcza sygnał sprzężenia zwrotnego położenia zaworu.
• W przypadku zaniku zasilania siłownik utrzymuje aktualną pozycję.

Samokalibracja i synchronizacja

• Po podaniu napięcia zasilającego siłownik wykonuje automatyczną kalibrację (pozycja wsunięta → wysunięta → pozycja zadana).
• Kalibracja jest możliwa przy skoku zaworu > 1,2 mm; mniejszy skok powoduje błąd kalibracji.
• W razie niepowodzenia kalibracji urządzenie podejmuje kolejną próbę po ok. 10 s.
• Po trzech nieudanych próbach trzpień pozostaje w pozycji wysuniętej, a zawór zamknięty (sygnalizacja błędu LED).

Sygnalizacja LED (SSB161..)

• Ruch trzpienia – wsuwanie: sekwencyjne miganie LED1 → LED2 → LED3 (zielony).
• Ruch trzpienia – wysuwanie: sekwencyjne miganie LED3 → LED2 → LED1 (zielony).
• Pozycja stała: LED3 (H0–H40), LED2 (H40–H60) lub LED1 (H60–H100) świeci na stałe – wskazanie aktualnego zakresu położenia.
• Kalibracja: miganie zielone LED2 (100 ms włączone / 100 ms wyłączone).
• Błąd (zacięcie mechaniczne / błąd kalibracji): LED2 świeci na czerwono.
• Tryb ręczny: LED2 miga naprzemiennie zielono/czerwono (500 ms/500 ms).

Ręczna obsługa

• Po zdjęciu pokrywy i wciśnięciu przycisku (min. 3 s) siłownik przechodzi w tryb ręczny – ignoruje sygnał sterujący.
• Pozycję trzpienia ustawia się kluczem imbusowym 3 mm (obrót zgodnie / przeciwnie do ruchu wskazówek zegara).
• Wyjście z trybu ręcznego następuje po ponownym przytrzymaniu przycisku (min. 3 s); siłownik wykonuje autokalibrację i wraca do pracy automatycznej.

Podłączenie i okablowanie (wersja HF/00)

• Wersja SSB161.05HF/00 nie ma fabrycznie zamontowanego przewodu – przewiduje zastosowanie zestawów kablowych ASY161.. (1,5 / 3 / 6 m, także w wersji halogen-free).
• Przekrój przewodów w kablach ASY161..: 5 × 0,34 mm².
• Przeznaczona długość linii sygnałowych: < 20 m.
• Możliwa praca równoległa do 10 siłowników (przy odpowiedniej wydajności wyjścia regulatora).

Dane techniczne

• Zasilanie: AC 24 V (±15%) lub DC 24 V (±20%), 50/60 Hz
• Pobór mocy w ruchu: 3 VA
• Pobór mocy w podtrzymaniu: 2 VA
• Siła nominalna: 200 N
• Skok roboczy: 6,1 mm
• Prędkość ruchu: 5 s/mm
• Poziom hałasu: < 30 dB(A)
• Medium w zaworze: woda gorąca / chłodnicza, 1…120°C
• Temperatura otoczenia (praca): 1…50°C
• Temperatura transportu i składowania: -25…70°C
• Wilgotność otoczenia: 5…95% r.h. (bez kondensacji)
• Stopień ochrony: IP54 (przy zamkniętej pokrywie)
• Klasa ochronności (EN 60730): III
• Materiał obudowy: PC + ABS
• Kolor obudowy: Ti-Gray
• Masa: 208 g

Montaż

• Montaż bezpośrednio na zaworze za pomocą plastikowej nakrętki gwintowanej ¾”, dokręcanej ręcznie.
• Przed montażem trzpień siłownika powinien być całkowicie wsunięty.
• Nie używać kluczy rurkowych, kluczy nastawnych ani podobnych narzędzi do dokręcania nakrętki.
• Należy unikać bocznego nacisku oraz naprężeń od przewodu na zamontowany siłownik.

Podsumowanie

Siemens SSB161.05HF/00 to modulacyjny siłownik 200 N z liniową charakterystyką i sygnałem sterującym / zwrotnym DC 0…10 V, przeznaczony do precyzyjnej regulacji zaworów VVP45.., VXP45.. i VMP45... Autokalibracja skoku, rozbudowana sygnalizacja LED, tryb ręczny oraz elastyczne podłączenie przewodów za pomocą zestawów ASY161.. czynią go nowoczesnym i wygodnym rozwiązaniem do zaawansowanych instalacji HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Model SSB161.05HF/00 posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z obowiązującymi przepisami.
• Produkt jest przeznaczony wyłącznie do współpracy z zaworami VVP45.., VXP45.. i VMP45... Nie stosować z zaworami VVP45..N. W przypadku zaworów innych producentów należy stosować wyłącznie zawory spełniające wymagania producenta dotyczące przyłącza ¾”, wymiaru otwarcia X ≥ 8,5 mm, wymiaru zamknięcia Y ≤ 14,6 mm oraz siły nominalnej F ≤ 200 N.
• Urządzenie klasy ochrony III, zasilane 24 V AC/DC. Podłączać wyłącznie do zasilania 24 V AC/DC i sygnału sterującego 0...10 V DC zgodnie z dokumentacją producenta. Niedopuszczalne są sygnały z odcięciem fazy i modulacją długości impulsu (PDM).
• Połączenia elektryczne należy wykonać zgodnie z lokalnymi przepisami i schematem producenta. Należy zapewnić zewnętrzny środek odłączania zasilania, np. wyłącznik automatyczny lub bezpiecznik 2 A szybkiego działania.
• Przed montażem, okablowaniem, sterowaniem ręcznym lub pracami serwisowymi należy wyłączyć napięcie zasilające. Siłownik można uruchamiać wyłącznie po poprawnym zamontowaniu na zaworze.
• Model SSB161.05HF/00 jest dostarczany bez kabla i bez pokrywy. Do podłączenia należy stosować odpowiedni kabel przewidziany przez producenta. Aby zapewnić stopień ochrony IP54, po podłączeniu przewodu należy zamontować i zamknąć pokrywę zgodnie z dokumentacją. Przy zdjętej pokrywie stopień ochrony IP54 nie jest zapewniony.
• Przed zamocowaniem siłownika na zaworze należy ustawić go w położeniu, w którym trzpień jest całkowicie wsunięty. Do montażu na zaworze nie używać kluczy nastawnych, szczypiec ani podobnych narzędzi. Unikać bocznego nacisku oraz naprężenia kabla na zamontowanym siłowniku. Dopuszczalne położenie montażowe dla tego modelu: 360°.
• Nie skręcać kabla. Silne pole magnetyczne może spowodować uszkodzenie siłownika.
• Przestrzegać dopuszczalnych warunków pracy: temperatura otoczenia 1...50 °C, wilgotność 5...95% r.h. bez kondensacji, temperatura czynnika w podłączonym zaworze 1...120 °C. Kabel podłączeniowy może stykać się z korpusem zaworu tylko wtedy, gdy temperatura korpusu zaworu nie przekracza 80 °C.
• Po włączeniu zasilania siłownik automatycznie przeprowadza samo-kalibrację. Nie ingerować ręcznie podczas trwającej samo-kalibracji. Prawidłowa kalibracja jest możliwa tylko z zaworem o skoku większym niż 1,2 mm.
• W przypadku ręcznej zmiany położenia przy włączonym zasilaniu należy aktywować i dezaktywować tryb ręczny zgodnie z dokumentacją producenta. Ręczna zmiana położenia podczas pracy automatycznej może prowadzić do błędów.
• Urządzenie nie wymaga konserwacji i nie podlega naprawie. W razie uszkodzenia należy wymienić je na nowe.
