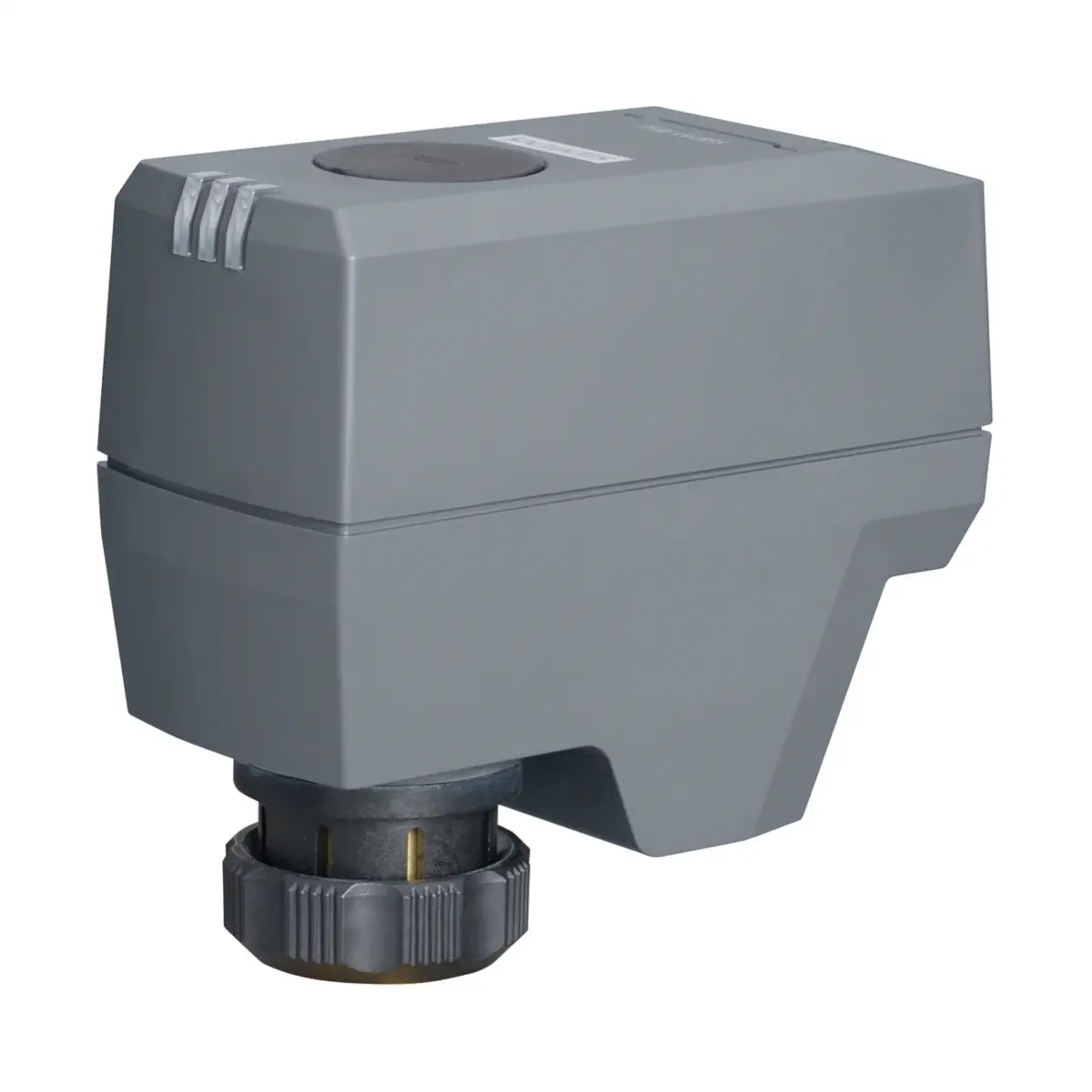

SSB331.09H/00 Siłownik elektromechaniczny, skok 1,2..6,5 [mm], 200 [N], 3-stawny, 230 [V] AC, 16 [s/mm], bez kabla

SSB331.09H/00 to kompaktowy siłownik elektromotoryczny ze sterowaniem 3-stawnym i zasilaniem 230 V AC, do zaworów regulacyjnych VVP45.., VXP45.. i VMP45.. w strefowych i pomieszczeniowych instalacjach HVAC. Wersja H/00 dostarczana jest bez przewodu – obudowa posiada gniazdo do wpięcia zestawów kablowych ASY331.., co pozwala dobrać długość i typ przewodu (PVC lub bezhalogenowy) do konkretnej instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: SSB331.09H/00
• Typ: siłownik elektromechaniczny do zaworów regulacyjnych (globe/control)
• Zastosowanie: wodna regulacja w instalacjach grzewczych, chłodniczych i wentylacyjnych
• Napięcie zasilania: AC 230 V ±15%, 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła nominalna: 200 N
• Skok zaworu: 6,1 mm (poprawna praca dla skoku > 1,2 mm)
• Prędkość ruchu: 16 s/mm (przy 50 Hz)
• Automatyczna identyfikacja skoku zaworu przy uruchomieniu
• Wyłączenie zależne od obciążenia – zabezpieczenie w położeniach krańcowych i przy przeciążeniu
• Sygnalizacja LED: 3 zielone diody wskazujące położenie trzpienia i ruch siłownika
• Ręczne przestawianie za pomocą klucza imbusowego 3 mm
• Montaż na zaworze: nakrętka sprzęgająca ¾” z tworzywa, dokręcana ręcznie
• Orientacja montażu: 360°
• Stopień ochrony obudowy: IP54
• Kolor obudowy: Ti-Gray
• Masa: 224 g

Zastosowanie

Siłownik SSB331.09H/00 przeznaczony jest do regulacji przepływu wody gorącej i chłodniczej po stronie instalacji w systemach HVAC. Współpracuje z zaworami:

• VVP45.. – zawory 2-drogowe
• VVP45..S – zawory 2-drogowe do złączek zaciskowych
• VXP45.. – zawory 3-drogowe
• VMP45.. – zawory 3-drogowe z obejściem T
• VMP45..S – zawory 3-drogowe z obejściem T do złączek zaciskowych

Może być również stosowany z zaworami innych producentów (¾”), pod warunkiem spełnienia wymagań:

• wymiar otwarty gniazda zaworu X ≥ 8,5 mm,
• wymiar zamknięty Y ≤ 14,6 mm,
• wymagana siła przełączenia zaworu ≤ 200 N.

Funkcje i działanie

Sterowanie 3-stawne

• Napięcie na Y1: trzpień siłownika wysuwa się – zawór normalnie otwarty (NO) zamyka się, zawór normalnie zamknięty (NC) otwiera się.
• Napięcie na Y2: trzpień siłownika chowa się – zawór NO otwiera się, zawór NC zamyka się.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje aktualne położenie.

Samokalibracja i zabezpieczenie

• Po podaniu napięcia zasilającego siłownik wykonuje automatyczną kalibrację (pozycja całkowicie wsunięta → całkowicie wysunięta → pozycja zadana).
• Poprawna kalibracja jest możliwa przy skoku zaworu > 1,2 mm; przy mniejszym skoku następuje błąd kalibracji.
• W przypadku niepowodzenia kalibracji siłownik ponawia procedurę; po trzech nieudanych próbach trzpień pozostaje w pozycji wysuniętej, a zawór jest zamknięty.
• Wyłączenie zależne od obciążenia chroni napęd i zawór przed przeciążeniem w położeniach krańcowych.

Sygnalizacja LED

W siłownikach serii SSB331.. trzy zielone diody LED informują o położeniu trzpienia:

• LED 1 – świeci ciągle: trzpień całkowicie wysunięty.
• LED 2 – świeci ciągle: pozycja pośrednia (trzpień w ruchu).
• LED 3 – świeci ciągle: trzpień całkowicie wsunięty.

Ręczna obsługa

• Po otwarciu pokrywy możliwe jest ręczne przestawienie trzpienia kluczem imbusowym 3 mm.
• Obrót zgodnie z ruchem wskazówek zegara przesuwa trzpień w dół, przeciwnie – w górę.
• Ustawiona ręcznie pozycja pozostaje zachowana; stopień ochrony IP54 obowiązuje tylko przy zamkniętej pokrywie.

Podłączenie elektryczne i zestawy kablowe

• Zaciski (wewnątrz obudowy): Y1 – sygnał OTWÓRZ (AC 230 V), Y2 – sygnał ZAMKNIJ (AC 230 V), N – przewód neutralny.
• Wersja H/00: brak przewodu fabrycznego – siłownik przystosowany do wpięcia kabli ASY331L.. (1,5 / 3 / 6 m, PVC lub bezhalogenowe, 3×0,75 mm²).
• Dopuszczalna długość linii: < 20 m.

Dane techniczne

• Zasilanie: AC 230 V ±15%, 50/60 Hz
• Pobór mocy w ruchu: 11 VA
• Pobór mocy w podtrzymaniu: 0,4 VA
• Siła nominalna: 200 N
• Skok: 6,1 mm
• Prędkość ruchu: 16 s/mm
• Poziom hałasu: < 30 dB(A)
• Medium w zaworze: woda gorąca / chłodnicza, 1…120°C
• Temperatura otoczenia (praca): 1…50°C
• Temperatura transportu i składowania: -25…70°C
• Wilgotność otoczenia: 5…95% r.h. (bez kondensacji)
• Stopień ochrony: IP54
• Klasa ochronności (EN 60730): II
• Materiał obudowy: PC + ABS
• Kolor obudowy: Ti-Gray
• Nakrętka sprzęgająca: tworzywo sztuczne, gwint ¾”
• Masa: 224 g

Montaż

• Montaż bezpośrednio na zaworze za pomocą nakrętki gwintowanej ¾”, dokręcanej ręcznie – bez użycia kluczy.
• Przed montażem trzpień siłownika powinien być całkowicie wsunięty.
• Należy unikać bocznego nacisku i naprężeń od przewodu na korpus siłownika.

Podsumowanie

Siemens SSB331.09H/00 to wytrzymały siłownik elektromechaniczny 200 N z 3-stawnym sterowaniem AC 230 V, zaprojektowany do zaworów ¾” w instalacjach HVAC. Automatyczna kalibracja skoku, optyczna sygnalizacja LED, możliwość ręcznego przestawiania oraz elastyczne podłączenie przewodów przy użyciu zestawów ASY331.. sprawiają, że jest to wygodne i nowoczesne rozwiązanie do precyzyjnej regulacji strefowej.
