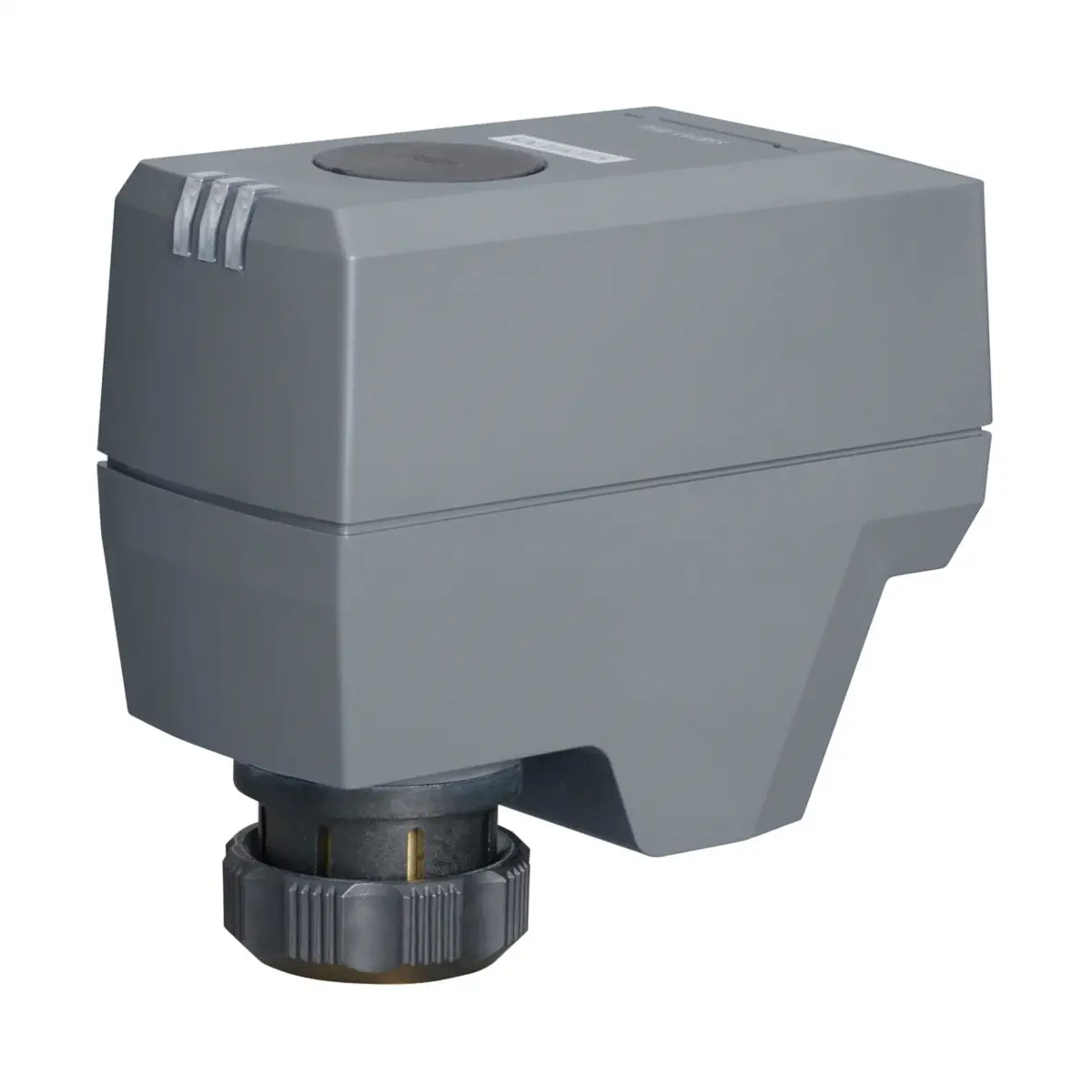

SSB331.09UT Siłownik elektromechaniczny, skok 1,2..6,5 [mm], 200 [N], 3-stawny, 230 [V] AC, 16 [s/mm], zaciski

SSB331.09UT to kompaktowy siłownik elektromotoryczny o sile 200 N, zasilany z sieci AC 230 V i sterowany sygnałem 3-stawnym, przeznaczony do współpracy z zaworami regulacyjnymi VVP45.., VXP45.. i VMP45.. w strefowych i pomieszczeniowych instalacjach HVAC. Wersja UT dostarczana jest bez przewodu – obudowa posiada 3-pinową listwę zaciskową oraz zintegrowany adapter dławika kablowego M16x1,5, co pozwala na zastosowanie przewodu o odpowiednim typie i długości w konkretnej instalacji.

Najważniejsze cechy

• Producent: Siemens
• Model: SSB331.09UT
• Typ: siłownik elektromotoryczny do zaworów regulacyjnych grzybkowych
• Zastosowanie: wodna regulacja w instalacjach grzewczych, chłodniczych i wentylacyjnych (HVAC)
• Napięcie zasilania: AC 230 V ±15%, 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła nominalna: 200 N
• Skok zaworu: 6,1 mm
• Prędkość ruchu: 16 s/mm (przy 50 Hz)
• Automatyczna identyfikacja skoku zaworu przy uruchomieniu (samokalibracja)
• Wyłączenie zależne od obciążenia – zabezpieczenie w położeniach krańcowych i przy przeciążeniu
• Sygnalizacja LED: 3 zielone diody wskazujące położenie trzpienia i ruch siłownika
• Ręczne przestawianie za pomocą klucza imbusowego 3 mm
• Montaż na zaworze: nakrętka sprzęgająca ¾” z tworzywa, dokręcana ręcznie
• Orientacja montażu: 270°, z prowadzeniem przewodu w dół
• Stopień ochrony obudowy: IP20
• Kolor obudowy: Ti-Gray (pokrywa i podstawa)
• Masa: ok. 240 g

Zastosowanie

Siłownik SSB331.09UT przeznaczony jest do regulacji przepływu wody gorącej i chłodniczej po stronie instalacji w systemach HVAC. Współpracuje z zaworami:

• VVP45.. – zawory 2-drogowe
• VVP45..S – zawory 2-drogowe do złączek zaciskowych
• VXP45.. – zawory 3-drogowe
• VMP45.. – zawory 3-drogowe z obejściem T
• VMP45..S – zawory 3-drogowe z obejściem T do złączek zaciskowych

Może być również stosowany z zaworami innych producentów (¾”), pod warunkiem spełnienia wymagań:

• wymiar otwarty gniazda zaworu X ≥ 8,5 mm,
• wymiar zamknięty Y ≤ 14,6 mm,
• wymagana siła przełączenia zaworu ≤ 200 N.

Funkcje i działanie

Sterowanie 3-stawne

• Napięcie na Y1: trzpień siłownika wysuwa się – zawór normalnie otwarty (NO) zamyka się, zawór normalnie zamknięty (NC) otwiera się.
• Napięcie na Y2: trzpień siłownika chowa się – zawór NO otwiera się, zawór NC zamyka się.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje aktualne położenie.

Samokalibracja i zabezpieczenie

• Po podaniu napięcia zasilającego siłownik wykonuje automatyczną kalibrację (pozycja całkowicie wsunięta → całkowicie wysunięta → pozycja zadana).
• Poprawna kalibracja jest możliwa przy skoku zaworu > 1,2 mm; przy mniejszym skoku następuje błąd kalibracji.
• W przypadku niepowodzenia kalibracji siłownik ponawia procedurę; po trzech nieudanych próbach trzpień pozostaje w pozycji wysuniętej, a zawór zostaje zamknięty (sygnalizacja błędu na LED).
• Wyłączenie zależne od obciążenia chroni napęd i zawór przed przeciążeniem w położeniach krańcowych.

Sygnalizacja LED

W siłownikach serii SSB331.. trzy zielone diody LED informują o położeniu trzpienia:

• LED 1 – świeci ciągle: trzpień całkowicie wysunięty.
• LED 2 – świeci ciągle: pozycja pośrednia (trzpień w ruchu).
• LED 3 – świeci ciągle: trzpień całkowicie wsunięty.

Ręczna obsługa

• Po otwarciu pokrywy możliwe jest ręczne przestawienie trzpienia kluczem imbusowym 3 mm.
• Obrót zgodnie z ruchem wskazówek zegara przesuwa trzpień w dół, przeciwnie – w górę.
• Ustawiona ręcznie pozycja pozostaje zachowana; stopień ochrony IP20 obowiązuje przy zamkniętej pokrywie oraz prawidłowo założonym adapterze przewodu.

Podłączenie elektryczne i okablowanie

• Listwa zaciskowa (wewnątrz obudowy): Y1 – sygnał OTWÓRZ (AC 230 V), Y2 – sygnał ZAMKNIJ (AC 230 V), N – przewód neutralny.
• Wersja UT: brak przewodu fabrycznego – siłownik wyposażony w 3-pinową listwę zaciskową oraz zintegrowany adapter dławika M16x1,5, do którego wprowadza się przewód instalacyjny.
• Dopuszczalna długość linii: < 20 m.
• Przekrój żył przewodu: 0,5…1,5 mm², średnica zewnętrzna przewodu < 5,5 mm.

Dane techniczne

• Zasilanie: AC 230 V ±15%, 50/60 Hz
• Pobór mocy w ruchu: 11 VA
• Pobór mocy w podtrzymaniu: 0,4 VA
• Siła nominalna: 200 N
• Skok: 6,1 mm
• Prędkość ruchu: 16 s/mm
• Poziom hałasu: < 30 dB(A)
• Medium w zaworze: woda gorąca / chłodnicza, 1…120°C
• Temperatura otoczenia (praca): 1…50°C
• Temperatura transportu i składowania: -25…70°C
• Wilgotność otoczenia: 5…95% r.h. (bez kondensacji)
• Stopień ochrony: IP20
• Klasa ochronności (EN 60730): II
• Materiał obudowy: PC + ABS
• Nakrętka sprzęgająca: tworzywo sztuczne, gwint ¾”
• Masa: ok. 240 g

Montaż

• Montaż bezpośrednio na zaworze za pomocą nakrętki gwintowanej ¾”, dokręcanej ręcznie – bez użycia kluczy.
• Przed montażem trzpień siłownika powinien być całkowicie wsunięty.
• Obowiązuje orientacja montażowa 270° z prowadzeniem przewodu w dół; należy unikać bocznego nacisku i naprężeń od przewodu na korpus siłownika.

Podsumowanie

Siemens SSB331.09UT to wytrzymały siłownik elektromotoryczny 200 N z 3-stawnym sterowaniem AC 230 V, przeznaczony do zaworów ¾” w instalacjach HVAC. Automatyczna kalibracja skoku, optyczna sygnalizacja LED, możliwość ręcznego przestawiania oraz elastyczne podłączenie własnego przewodu poprzez listwę zaciskową i adapter M16x1,5 sprawiają, że jest to nowoczesne i wygodne rozwiązanie do precyzyjnej regulacji strefowej w systemach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE oraz deklarację UKCA (zgodność z wymaganiami dla modelu SSB331.09UT).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektroniczny zgodnie z lokalnymi przepisami.
• Napęd elektryczny do zaworów, zasilanie AC 230 V. Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie osoby wykwalifikowane, zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Przed montażem, podłączeniem, konserwacją lub innymi pracami serwisowymi należy bezwzględnie odłączyć napięcie zasilające.
• W instalacji należy przewidzieć możliwość odłączenia urządzenia od zasilania, np. przez wyłącznik nadprądowy lub bezpiecznik zainstalowany przed układem sterowania.
• Urządzenie należy podłączać wyłącznie zgodnie z właściwym schematem połączeń dla modelu SSB331.09UT. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia lub instalacji.
• Do sterowania nie stosować sygnałów typu phase cut ani PDM (modulacja szerokości impulsu), ponieważ nie są odpowiednie dla tego modelu.
• Napęd może być uruchamiany wyłącznie po prawidłowym zamontowaniu na kompatybilnym zaworze. Nie uruchamiać urządzenia bez poprawnie zamontowanego zaworu.
• Model SSB331.09UT jest przeznaczony do współpracy z odpowiednimi zaworami Siemens VVP45.., VXP45.., VMP45..; nie jest odpowiedni do zaworów VVP45..N.
• Podczas montażu nie używać kluczy do rur, kluczy płaskich ani podobnych narzędzi. Napęd należy osadzić przy całkowicie wsuniętym trzpieniu i dokręcić nakrętkę sprzęgającą ręcznie.
• Po zamontowaniu unikać nacisku bocznego na napęd oraz naprężeń przewodu lub kabla.
• Nie skręcać przewodów podłączeniowych. Magnesy mogą uszkodzić urządzenie i nie powinny znajdować się w jego bezpośrednim sąsiedztwie.
• Podłączenie przewodów dla wersji UT należy wykonać zgodnie z wymaganiami producenta: przekrój przewodów 0,5...1,5 mm², średnica kabla poniżej 5,5 mm, długość przewodu poniżej 20 m. Maksymalna długość gwintu dławika kablowego wynosi 11 mm.
• Stopień ochrony obudowy dla modelu SSB331.09UT wynosi IP20, dlatego urządzenie należy montować w miejscu odpowiednim dla tego poziomu ochrony.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych i temperaturowych określonych przez producenta. Temperatura medium w podłączonym zaworze może wynosić od 1 do 120°C, a temperatura korpusu zaworu w miejscu styku z przewodem nie może przekraczać 80°C.
• Podczas samokalibracji nie wolno wykonywać ręcznej ingerencji w pracę napędu.
• W przypadku błędu spowodowanego zablokowaniem mechanicznym lub nieudaną kalibracją należy przeprowadzić kalibrację przez reset zasilania zgodnie z dokumentacją producenta.
• Urządzenie jest bezobsługowe. W razie uszkodzenia nie podlega naprawie – należy wymienić cały moduł.
