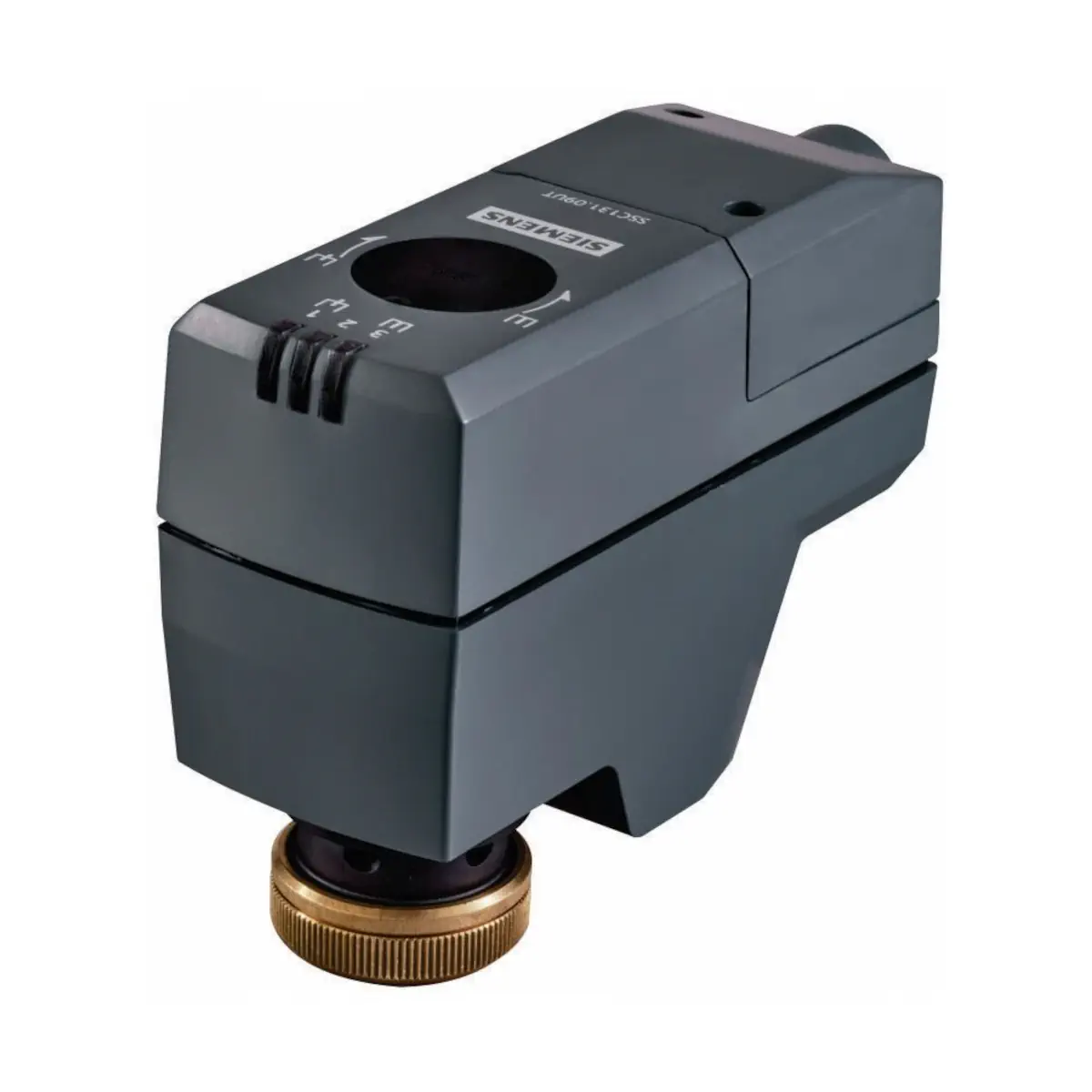

SSC131.09UT Siłownik elektromechaniczny, skok 1,2..6,5 [mm], 300 [N], 3-stawny, 24 [V] AC, 16 [s/mm], zaciski

SSC131.09UT to kompaktowy siłownik elektromotoryczny o sile nominalnej 300 N, zasilany z sieci AC 24 V i sterowany sygnałem 3-stawnym, przeznaczony do współpracy z zaworami regulacyjnymi grzybkowymi VVP45.., VXP45.. i VMP45.. w strefowych i pomieszczeniowych instalacjach HVAC. Wersja UT dostarczana jest bez przewodu – obudowa wyposażona jest w 3-pinową listwę zaciskową oraz zintegrowany adapter dławika kablowego M16x1,5, co umożliwia podłączenie przewodu instalacyjnego o odpowiednim typie i długości.

Najważniejsze cechy

• Producent: Siemens
• Model: SSC131.09UT
• Typ: siłownik elektromotoryczny do zaworów regulacyjnych grzybkowych (globe/control)
• Zastosowanie: wodna regulacja w instalacjach grzewczych, chłodniczych i wentylacyjnych (HVAC)
• Napięcie zasilania: AC 24 V ±20%, 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła nominalna: 300 N
• Skok zaworu: 6,1 mm
• Prędkość ruchu: 16 s/mm (przy 50 Hz)
• Automatyczna identyfikacja skoku zaworu przy uruchomieniu (samokalibracja)
• Wyłączenie zależne od obciążenia – zabezpieczenie przy przeciążeniu i w położeniach krańcowych
• Sygnalizacja LED: 3 zielone diody wskazujące położenie trzpienia i ruch siłownika
• Ręczne przestawianie za pomocą klucza imbusowego 3 mm
• Montaż na zaworze: metalowa nakrętka sprzęgająca ¾”, dokręcana ręcznie
• Orientacja montażu: 270°, z prowadzeniem przewodu w dół
• Stopień ochrony obudowy: IP20
• Kolor obudowy: Ti-Gray (pokrywa i podstawa), metalowa nakrętka sprzęgająca
• Możliwość pracy równoległej: do 10 siłowników (przy odpowiedniej wydajności wyjścia regulatora)
• Masa: ok. 280 g

Zastosowanie

Siłownik SSC131.09UT przeznaczony jest do regulacji przepływu wody gorącej i chłodniczej po stronie instalacji w systemach HVAC. Współpracuje z zaworami:

• VVP45.. – zawory 2-drogowe, Kvs 0,25…25 m³/h, PN16
• VVP45..N – zawory 2-drogowe, Kvs 2,5…6,3 m³/h
• VXP45.. – zawory 3-drogowe, Kvs 0,25…25 m³/h
• VMP45.. – zawory 3-drogowe z obejściem T, Kvs 0,25…4,0 m³/h
• VVG45.., VXG45.., X3i.. – wybrane zawory z byłej oferty Landis & Gyr (z adapterem ASK30)

Może być również stosowany z zaworami innych producentów (¾”), pod warunkiem spełnienia wymagań:

• wymiar otwarty gniazda zaworu X ≥ 8,5 mm,
• wymiar zamknięty Y ≤ 14,6 mm,
• wymagana siła przełączenia zaworu ≤ 300 N.

Funkcje i działanie

Sterowanie 3-stawne

• Napięcie na Y1: trzpień siłownika wysuwa się – zawór normalnie otwarty (NO) zamyka się, zawór normalnie zamknięty (NC) otwiera się.
• Napięcie na Y2: trzpień siłownika chowa się – zawór NO otwiera się, zawór NC zamyka się.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje aktualne położenie.

Samokalibracja i zabezpieczenie

• Po podaniu napięcia zasilającego siłownik wykonuje automatyczną kalibrację (pozycja całkowicie wsunięta → całkowicie wysunięta → pozycja zadana).
• Poprawna kalibracja jest możliwa przy skoku zaworu > 1,2 mm; przy mniejszym skoku następuje błąd kalibracji.
• W przypadku niepowodzenia kalibracji siłownik ponawia procedurę; po trzech nieudanych próbach trzpień pozostaje w pozycji wysuniętej, a zawór zostaje zamknięty (LED sygnalizuje stan błędu).
• Wyłączenie zależne od obciążenia chroni napęd i zawór przed przeciążeniem w położeniach krańcowych oraz przy zablokowaniu mechanizmu.

Sygnalizacja LED

W siłownikach serii SSC131.. trzy zielone diody LED informują o położeniu trzpienia:

• LED 1 – świeci ciągle: trzpień całkowicie wysunięty.
• LED 2 – świeci ciągle: pozycja pośrednia (trzpień w ruchu).
• LED 3 – świeci ciągle: trzpień całkowicie wsunięty.

Ręczna obsługa

• Po otwarciu pokrywy możliwe jest ręczne przestawienie trzpienia za pomocą klucza imbusowego 3 mm.
• Obrót zgodnie z ruchem wskazówek zegara przesuwa trzpień w dół (zawór NC się zamyka), obrót przeciwny – w górę.
• Ustawiona ręcznie pozycja pozostaje zachowana; stopień ochrony IP20 dotyczy siłownika z prawidłowo zamkniętą pokrywą i zamontowanym dławikiem kablowym.

Podłączenie elektryczne i okablowanie

• Wersja UT: siłownik dostarczany bez przewodu – wyposażony w 3-pinową listwę zaciskową oraz zintegrowany adapter M16x1,5 do wprowadzenia przewodu instalacyjnego.
• Zaciski (sygnały SSC131.09UT): G – potencjał systemowy AC 24 V, Y1 – sygnał OTWÓRZ (AC 24 V), Y2 – sygnał ZAMKNIJ (AC 24 V).
• Dopuszczalna długość przewodu: < 20 m.
• Przekrój żył przewodu: 0,5…1,5 mm², średnica zewnętrzna przewodu < 5,5 mm.
• Dławik kablowy: adapter M16x1,5 zintegrowany w pokrywie – właściwy dławik kablowy należy dobrać osobno zgodnie z wymaganiami instalacji.

Dane techniczne

• Zasilanie: AC 24 V ±20%, 50/60 Hz
• Pobór mocy w ruchu: 1 VA
• Pobór mocy w podtrzymaniu: 0,2 VA
• Siła nominalna: 300 N
• Skok: 6,1 mm
• Prędkość ruchu: 16 s/mm
• Poziom hałasu: < 30 dB(A)
• Medium w zaworze: woda gorąca / chłodnicza, temperatura 1…120°C
• Temperatura otoczenia (praca): 1…50°C
• Temperatura transportu i składowania: -25…70°C
• Wilgotność otoczenia: 5…95% r.h. (bez kondensacji)
• Stopień ochrony: IP20
• Klasa ochronności (EN 60730): III
• Materiał obudowy: tworzywo sztuczne (pokrywa / podstawa w kolorze Ti-Gray), metalowa nakrętka sprzęgająca
• Mocowanie do zaworu: gwintowana nakrętka ¾”
• Masa: ok. 280 g

Montaż

• Montaż bezpośrednio na zaworze za pomocą gwintowanej nakrętki ¾”, dokręcanej ręcznie – bez użycia kluczy.
• Przed montażem trzpień siłownika powinien być całkowicie wsunięty (pozycja wyjściowa).
• Obowiązuje orientacja montażowa 270° z prowadzeniem przewodu w dół; należy unikać bocznego nacisku i naprężeń od przewodu na korpus siłownika.
• Podczas montażu i serwisowania wymagane jest odłączenie napięcia zasilającego.

Podsumowanie

Siemens SSC131.09UT to precyzyjny siłownik elektromotoryczny 300 N z 3-stawnym sterowaniem AC 24 V, przeznaczony do zaworów regulacyjnych ¾” w instalacjach HVAC. Automatyczna kalibracja skoku, optyczna sygnalizacja LED, możliwość ręcznego przestawiania oraz elastyczne podłączenie przewodu poprzez 3-pinową listwę zaciskową i adapter M16x1,5 sprawiają, że jest to nowoczesne i wygodne rozwiązanie do regulacji przepływu wody w systemach grzewczych i chłodniczych.
