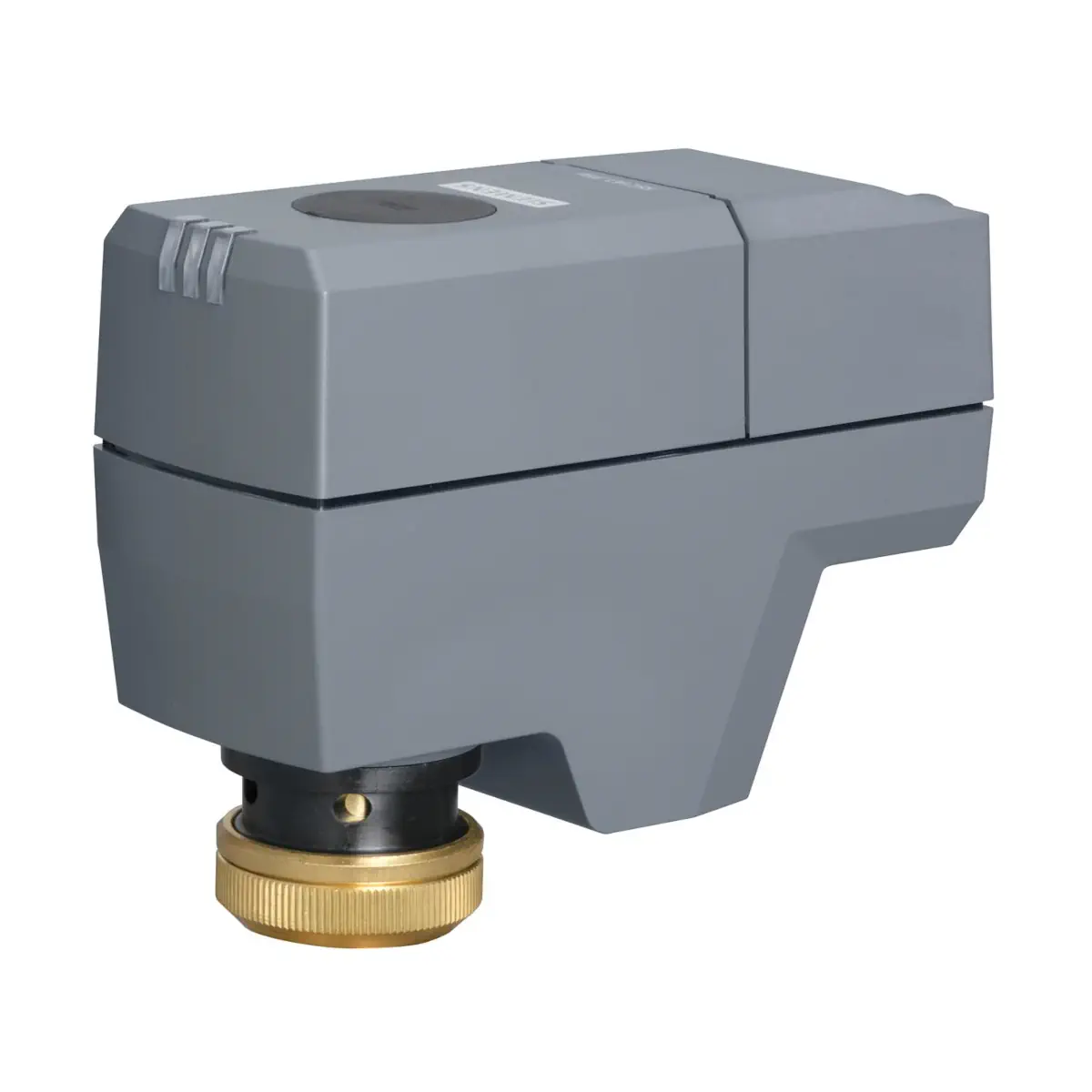

SSC161.05HF/00 Siłownik elektromechaniczny, skok 1,2..6,5 [mm], 300 [N], 0..10 [V], 24 [V] AC/DC, 5 [s/mm], bez kabla

SSC161.05HF/00 to kompaktowy siłownik elektromotoryczny modulacyjny o sile nominalnej 300 N, zasilany z AC/DC 24 V i sterowany sygnałem pozycjonującym DC 0…10 V. Przeznaczony jest do współpracy z zaworami regulacyjnymi grzybkowymi VVP45.., VXP45.. i VMP45.. w strefowych i pomieszczeniowych instalacjach HVAC. Wersja HF/00 dostarczana jest bez przewodu – obudowa posiada gniazdo do bezpośredniego wpięcia zestawów kablowych ASY161.. (5-żyłowych, 24 V), co umożliwia dobór długości i typu przewodu do konkretnej aplikacji.

Najważniejsze cechy

• Producent: Siemens
• Model: SSC161.05HF/00
• Typ: siłownik elektromotoryczny modulacyjny do zaworów regulacyjnych grzybkowych (globe/control)
• Zastosowanie: wodna regulacja w instalacjach grzewczych, chłodniczych i wentylacyjnych (HVAC)
• Napięcie zasilania: AC 24 V (±15%) lub DC 24 V (±20%)
• Sygnał sterujący: ciągły sygnał pozycjonujący DC 0…10 V
• Sygnał sprzężenia zwrotnego: DC 0…10 V, proporcjonalny do skalibrowanego skoku zaworu
• Siła nominalna: 300 N
• Skok zaworu: 6,1 mm
• Prędkość ruchu: 5 s/mm (przy 50 Hz)
• Charakterystyka aktuatora: liniowa
• Automatyczna identyfikacja skoku zaworu przy uruchomieniu (samokalibracja)
• Wyłączenie zależne od obciążenia – zabezpieczenie w położeniach krańcowych oraz przy przeciążeniu
• Sygnalizacja LED: diody LED informujące o ruchu, pozycji, kalibracji i błędach
• Ręczne przestawianie za pomocą klucza imbusowego 3 mm i przycisku trybu ręcznego
• Montaż na zaworze: metalowa nakrętka sprzęgająca ¾”, dokręcana ręcznie
• Orientacja montażu: 360° względem zaworu
• Stopień ochrony obudowy: IP54
• Kolor obudowy: Ti-Gray (pokrywa i podstawa), metalowa nakrętka sprzęgająca
• Praca równoległa: do 10 siłowników (przy odpowiedniej wydajności wyjścia regulatora)
• Masa: ok. 230 g

Zastosowanie

Siłownik SSC161.05HF/00 jest przeznaczony do precyzyjnej regulacji przepływu wody gorącej i chłodniczej po stronie instalacji w systemach HVAC. Współpracuje z zaworami:

• VVP45.. – zawory 2-drogowe, Kvs 0,25…25 m³/h, PN16
• VVP45..N – zawory 2-drogowe, Kvs 2,5…6,3 m³/h
• VXP45.. – zawory 3-drogowe, Kvs 0,25…25 m³/h
• VMP45.. – zawory 3-drogowe z obejściem T, Kvs 0,25…4,0 m³/h
• VVG45.., VXG45.., X3i.. – wybrane zawory z byłej oferty Landis & Gyr (z adapterem ASK30)

Możliwa jest również współpraca z zaworami innych producentów (¾”), przy spełnieniu wymagań:

• wymiar otwartego gniazda zaworu X ≥ 8,5 mm,
• wymiar zamknięty Y ≤ 14,6 mm,
• wymagana siła przełączenia zaworu ≤ 300 N.

Funkcje i działanie

Sterowanie modulacyjne DC 0…10 V

• Siłownik pozycjonuje trzpień proporcjonalnie do sygnału sterującego DC 0…10 V na zacisku Y.
• Przy 0 V trzpień siłownika jest wsunięty, a zawór normalnie zamknięty (NC) jest całkowicie zamknięty.
• Przy 10 V trzpień siłownika jest wysunięty, a zawór NC jest całkowicie otwarty.
• Przy zaniku napięcia zasilającego siłownik utrzymuje aktualne położenie.

Sprzężenie zwrotne pozycji

• Na zacisku U dostępny jest sygnał sprzężenia zwrotnego DC 0…10 V, proporcjonalny do aktualnego, skalibrowanego skoku zaworu.
• Sygnał sprzężenia umożliwia podgląd pozycji zaworu w regulatorze, systemie BMS lub na urządzeniach pomiarowych.

Samokalibracja i zabezpieczenie

• Po podaniu napięcia zasilającego siłownik wykonuje automatyczną kalibrację (pozycja całkowicie wsunięta → całkowicie wysunięta → pozycja zadana).
• Poprawna kalibracja możliwa jest przy skoku zaworu > 1,2 mm; mniejszy skok powoduje błąd kalibracji.
• W przypadku niepowodzenia kalibracji siłownik ponawia procedurę; po trzech nieudanych próbach trzpień pozostaje w pozycji wysuniętej, a zawór się zamyka, co sygnalizuje LED.
• Wyłączenie zależne od obciążenia chroni napęd i zawór przed przeciążeniem w położeniach krańcowych oraz przy zablokowaniu mechanizmu.

Sygnalizacja LED (SSC161..)

• Ruch trzpienia (wsuwanie): diody LED migają sekwencyjnie LED1 → LED2 → LED3 (zielone, 500 ms).
• Ruch trzpienia (wysuwanie): sekwencja LED3 → LED2 → LED1 (zielone, 500 ms).
• Położenie stałe:
  • H0–H40% skoku – świeci ciągle LED3 (zielona),
  • H40–H60% skoku – świeci ciągle LED2 (zielona),
  • H60–H100% skoku – świeci ciągle LED1 (zielona).
• Kalibracja: szybkie miganie LED2 (zielona, 100 ms).
• Błąd (zacięcie mechaniczne lub błąd kalibracji): LED2 świeci ciągle na czerwono – wymagany reset zasilania i ponowna kalibracja.
• Tryb ręczny: LED2 miga naprzemiennie zielono/czerwono (500 ms / 500 ms).

Ręczna obsługa

• Po otwarciu pokrywy (stopień ochrony IP54 nie obowiązuje przy otwartej pokrywie) można ręcznie przestawić trzpień siłownika.
• Aby wejść w tryb ręczny:
  • naciśnij i przytrzymaj przycisk (a) przez co najmniej 3 s – siłownik ignoruje sygnał sterujący,
  • następnie przestaw trzpień kluczem imbusowym 3 mm (b):
    • obrót zgodnie z ruchem wskazówek zegara – trzpień przesuwa się w dół,
    • obrót przeciwnie – trzpień przesuwa się w górę.
• Aby opuścić tryb ręczny, ponownie naciśnij i przytrzymaj przycisk (a) przez min. 3 s – siłownik wykona samokalibrację i powróci do pracy automatycznej.
• Po zakończeniu czynności należy zamknąć pokrywę, aby przywrócić stopień ochrony IP54.

Podłączenie elektryczne i zestawy kablowe

• Wersja HF/00: siłownik dostarczany bez przewodu; obudowa przystosowana do bezpośredniego wpięcia zestawów kablowych ASY161.. (5×0,34 mm², 24 V, długości 1,5 / 3 / 6 m, wersje PVC i bezhalogenowe).
• Zaciski elektryczne: G – potencjał systemowy AC/DC 24 V, G0 – neutralny, Y – sygnał sterujący DC 0…10 V, U – sygnał sprzężenia zwrotnego DC 0…10 V, M – punkt odniesienia pomiaru.
• Dopuszczalna długość przewodów sygnałowych: < 20 m (przy zachowaniu odpowiedniej wydajności wyjścia regulatora).

Dane techniczne

• Zasilanie: AC 24 V (±15%) lub DC 24 V (±20%), 50/60 Hz
• Pobór mocy w ruchu: 3,5 VA
• Pobór mocy w podtrzymaniu: 2 VA
• Sygnał sterujący: DC 0…10 V, wejście o dużej impedancji (100 kΩ)
• Sygnał sprzężenia zwrotnego: DC 0…10 V, maks. prąd wyjściowy 1 mA, rozdzielczość 1:100
• Siła nominalna: 300 N
• Skok: 6,1 mm
• Prędkość ruchu: 5 s/mm
• Poziom hałasu: < 30 dB(A)
• Medium w zaworze: woda gorąca / chłodnicza, temperatura 1…120°C
• Temperatura otoczenia (praca): 1…50°C
• Temperatura transportu i składowania: -25…70°C
• Wilgotność otoczenia: 5…95% r.h., bez kondensacji
• Stopień ochrony obudowy: IP54
• Klasa ochronności (EN 60730): III
• Stopień zanieczyszczenia: 2
• Masa: ok. 230 g

Montaż

• Montaż bezpośrednio na zaworze za pomocą metalowej nakrętki gwintowanej ¾”, dokręcanej ręcznie – bez użycia kluczy.
• Przed montażem trzpień siłownika powinien być całkowicie wsunięty (pozycja początkowa).
• Możliwa jest dowolna orientacja 360° względem zaworu; należy unikać bocznego nacisku i naprężeń od przewodów na korpus siłownika.
• Podczas montażu, okablowania i serwisowania wymagane jest odłączenie napięcia zasilającego.

Podsumowanie

Siemens SSC161.05HF/00 to nowoczesny siłownik modulacyjny 300 N z zasilaniem AC/DC 24 V, sterowaniem i sprzężeniem zwrotnym DC 0…10 V, zaprojektowany do współpracy z zaworami regulacyjnymi ¾” w instalacjach HVAC. Automatyczna kalibracja skoku, rozbudowana sygnalizacja LED, tryb ręczny z kluczem imbusowym oraz elastyczne podłączenie przewodów poprzez zestawy ASY161.. sprawiają, że jest to precyzyjne i wygodne w montażu rozwiązanie do regulacji przepływu wody w systemach grzewczych i chłodniczych.
