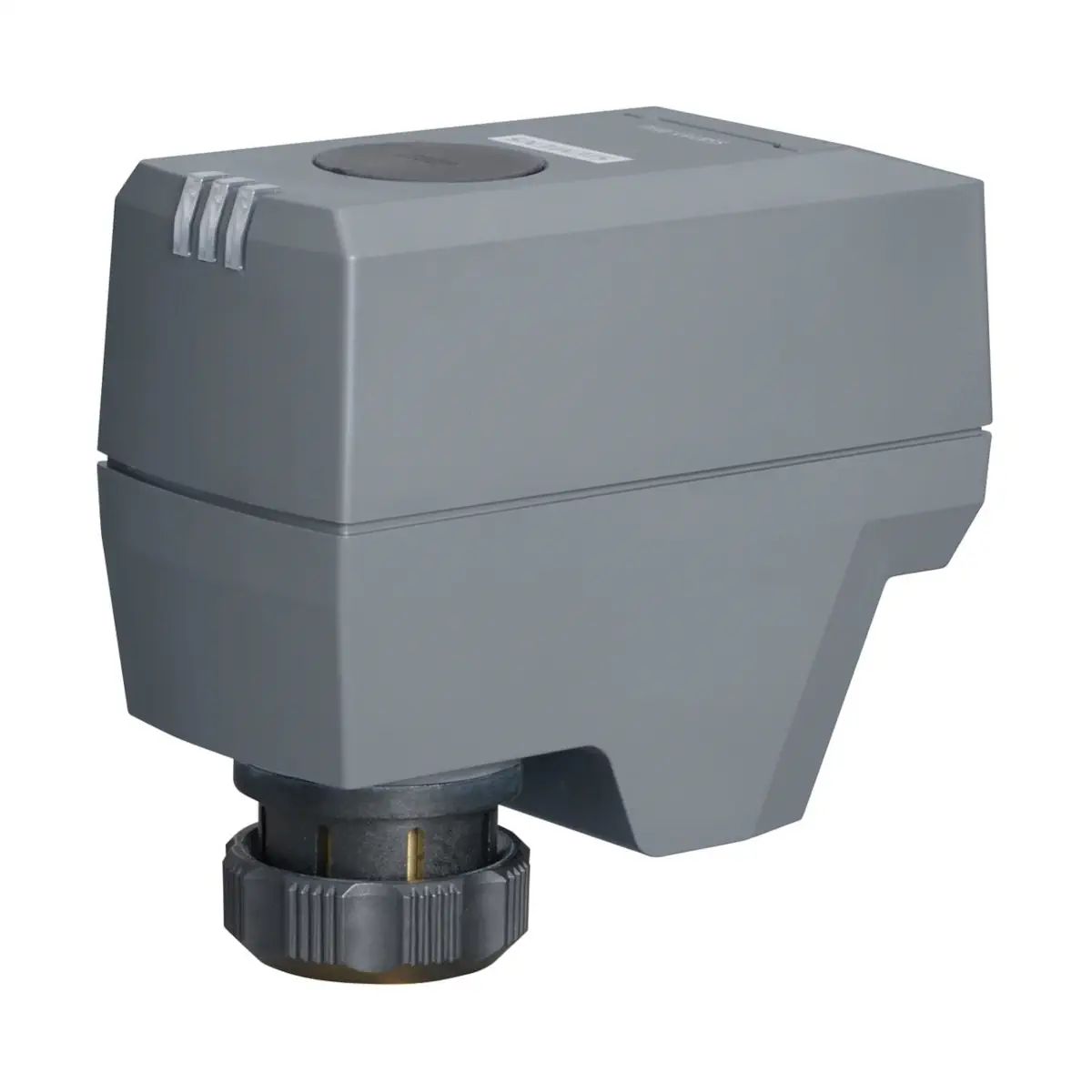

SSC331.09UT Siłownik elektromechaniczny, skok 1,2..6,5 [mm], 300 [N], 3-stawny, 230 [V] AC, 16 [s/mm], zaciski

SSC331.09UT to kompaktowy siłownik elektromotoryczny o sile nominalnej 300 N, zasilany z sieci AC 230 V i sterowany sygnałem 3-stawnym. Przeznaczony jest do współpracy z zaworami regulacyjnymi grzybkowymi VVP45.., VXP45.. i VMP45.. w strefowych i pomieszczeniowych instalacjach HVAC. Wersja UT dostarczana jest bez przewodu – obudowa wyposażona jest w 3-pinową listwę zaciskową oraz zintegrowany adapter dławika kablowego M16x1,5, co umożliwia zastosowanie przewodu instalacyjnego o odpowiednim typie i długości.

Najważniejsze cechy

• Producent: Siemens
• Model: SSC331.09UT
• Typ: siłownik elektromotoryczny do zaworów regulacyjnych grzybkowych (globe/control)
• Zastosowanie: wodna regulacja w instalacjach grzewczych, chłodniczych i wentylacyjnych (HVAC)
• Napięcie zasilania: AC 230 V ±15%, 50/60 Hz
• Sygnał sterujący: 3-stawny (Y1 – OTWÓRZ, Y2 – ZAMKNIJ)
• Siła nominalna: 300 N
• Skok zaworu: 6,1 mm
• Prędkość ruchu: 16 s/mm (przy 50 Hz)
• Automatyczna identyfikacja skoku zaworu przy uruchomieniu (samokalibracja)
• Wyłączenie zależne od obciążenia – zabezpieczenie w położeniach krańcowych i przy przeciążeniu
• Sygnalizacja LED: wskaźniki położenia trzpienia i ruchu siłownika
• Ręczne przestawianie za pomocą klucza imbusowego 3 mm
• Montaż na zaworze: metalowa nakrętka sprzęgająca ¾”, dokręcana ręcznie – bez użycia narzędzi
• Orientacja montażu: 270°, z prowadzeniem przewodu w dół
• Stopień ochrony obudowy: IP20
• Kolor obudowy: Ti-Gray (pokrywa i podstawa), metalowa nakrętka sprzęgająca
• Możliwość pracy równoległej: do 6 siłowników (przy odpowiedniej wydajności wyjścia regulatora)
• Masa: ok. 267 g

Zastosowanie

Siłownik SSC331.09UT przeznaczony jest do regulacji przepływu wody gorącej i chłodniczej w systemach ogrzewania, wentylacji i klimatyzacji. Współpracuje z zaworami:

• VVP45.. – zawory 2-drogowe, Kvs 0,25…25 m³/h, PN16
• VVP45..N – zawory 2-drogowe, Kvs 2,5…6,3 m³/h
• VXP45.. – zawory 3-drogowe, Kvs 0,25…25 m³/h
• VMP45.. – zawory 3-drogowe z obejściem T, Kvs 0,25…4,0 m³/h
• VVG45.., VXG45.., X3i.. – wybrane zawory z byłej oferty Landis & Gyr (z adapterem ASK30)

Może być również stosowany z zaworami innych producentów (gwint ¾”), pod warunkiem spełnienia wymagań:

• wymiar otwarty gniazda zaworu X ≥ 8,5 mm,
• wymiar zamknięty Y ≤ 14,6 mm,
• wymagana siła przełączenia zaworu ≤ 300 N.

Funkcje i działanie

Sterowanie 3-stawne

• Napięcie na Y1: trzpień siłownika wysuwa się – zawór normalnie otwarty (NO) zamyka się, zawór normalnie zamknięty (NC) otwiera się.
• Napięcie na Y2: trzpień siłownika chowa się – zawór NO otwiera się, zawór NC zamyka się.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje aktualne położenie.

Samokalibracja i zabezpieczenie

• Po podaniu napięcia zasilającego siłownik wykonuje automatyczną kalibrację (pozycja całkowicie wsunięta → całkowicie wysunięta → pozycja zadana).
• Poprawna kalibracja jest możliwa przy skoku zaworu > 1,2 mm; przy mniejszym skoku następuje błąd kalibracji.
• W przypadku niepowodzenia kalibracji siłownik ponawia procedurę; po trzech nieudanych próbach trzpień pozostaje w pozycji wysuniętej, a zawór zostaje zamknięty.
• Wyłączenie zależne od obciążenia zabezpiecza siłownik i zawór przed przeciążeniem w położeniach krańcowych oraz przy zablokowaniu mechanizmu.

Sygnalizacja LED

W siłownikach serii SSC131.. i SSC331.. diody LED informują o położeniu trzpienia:

• LED 1 – świeci ciągle: trzpień całkowicie wysunięty.
• LED 2 – świeci ciągle: pozycja pośrednia (trzpień w ruchu).
• LED 3 – świeci ciągle: trzpień całkowicie wsunięty.

Ręczna obsługa

• Po otwarciu pokrywy (stopień ochrony IP20 nie obowiązuje przy otwartej pokrywie) możliwe jest ręczne przestawienie trzpienia za pomocą klucza imbusowego 3 mm.
• Obrót zgodnie z ruchem wskazówek zegara powoduje przesuw trzpienia w dół, obrót przeciwny – w górę.
• Ustawiona ręcznie pozycja pozostaje zachowana po zamknięciu pokrywy.

Podłączenie elektryczne i okablowanie

• Wersja UT: siłownik dostarczany bez przewodu – wyposażony w 3-pinową listwę zaciskową oraz zintegrowany adapter M16x1,5 do wprowadzenia przewodu instalacyjnego.
• Zaciski (sygnały SSC331.09UT): Y1 – sygnał OTWÓRZ (AC 230 V), Y2 – sygnał ZAMKNIJ (AC 230 V), N – przewód neutralny.
• Dopuszczalna długość przewodu: < 20 m.
• Przekrój żył przewodu: 0,5…1,5 mm², maks. średnica zewnętrzna przewodu < 5,5 mm.
• Dławik kablowy: należy zastosować odpowiedni dławik kablowy M16x1,5 (nie jest częścią dostawy).
• Zabezpieczenie zasilania: zewnętrzny bezpiecznik lub wyłącznik nadprądowy 2 A (charakterystyka szybka).

Dane techniczne

• Zasilanie: AC 230 V ±15%, 50/60 Hz
• Pobór mocy w ruchu: 11 VA
• Pobór mocy w podtrzymaniu: 0,4 VA
• Siła nominalna: 300 N
• Skok: 6,1 mm
• Prędkość ruchu: 16 s/mm
• Poziom hałasu: < 30 dB(A)
• Medium w zaworze: woda gorąca / chłodnicza, temperatura 1…120°C
• Temperatura otoczenia (praca): 1…50°C
• Temperatura transportu i składowania: -25…70°C
• Wilgotność otoczenia: 5…95% r.h., bez kondensacji
• Stopień ochrony: IP20
• Klasa ochronności (EN 60730): II
• Stopień zanieczyszczenia: 2
• Mocowanie do zaworu: gwintowana nakrętka ¾”
• Materiał obudowy: tworzywo sztucczne (pokrywa / podstawa w kolorze Ti-Gray), metalowa nakrętka sprzęgająca
• Masa: ok. 267 g

Montaż

• Montaż bezpośrednio na zaworze za pomocą metalowej nakrętki gwintowanej ¾”, dokręcanej ręcznie – bez użycia kluczy.
• Przed montażem trzpień siłownika powinien być całkowicie wsunięty (pozycja początkowa).
• Obowiązuje orientacja montażowa 270° z prowadzeniem przewodu w dół; należy unikać bocznego nacisku i naprężeń od przewodu na korpus siłownika.
• Podczas montażu, podłączania i serwisowania wymagane jest odłączenie napięcia zasilającego.

Podsumowanie

Siemens SSC331.09UT to wytrzymały siłownik elektromotoryczny 300 N z 3-stawnym sterowaniem AC 230 V, przeznaczony do zaworów regulacyjnych ¾” w instalacjach HVAC. Automatyczna kalibracja skoku, sygnalizacja LED, możliwość ręcznego przestawiania oraz elastyczne podłączenie przewodu poprzez listwę zaciskową i adapter M16x1,5 zapewniają wygodny montaż oraz precyzyjną, niezawodną regulację przepływu wody w systemach grzewczych i chłodniczych.
