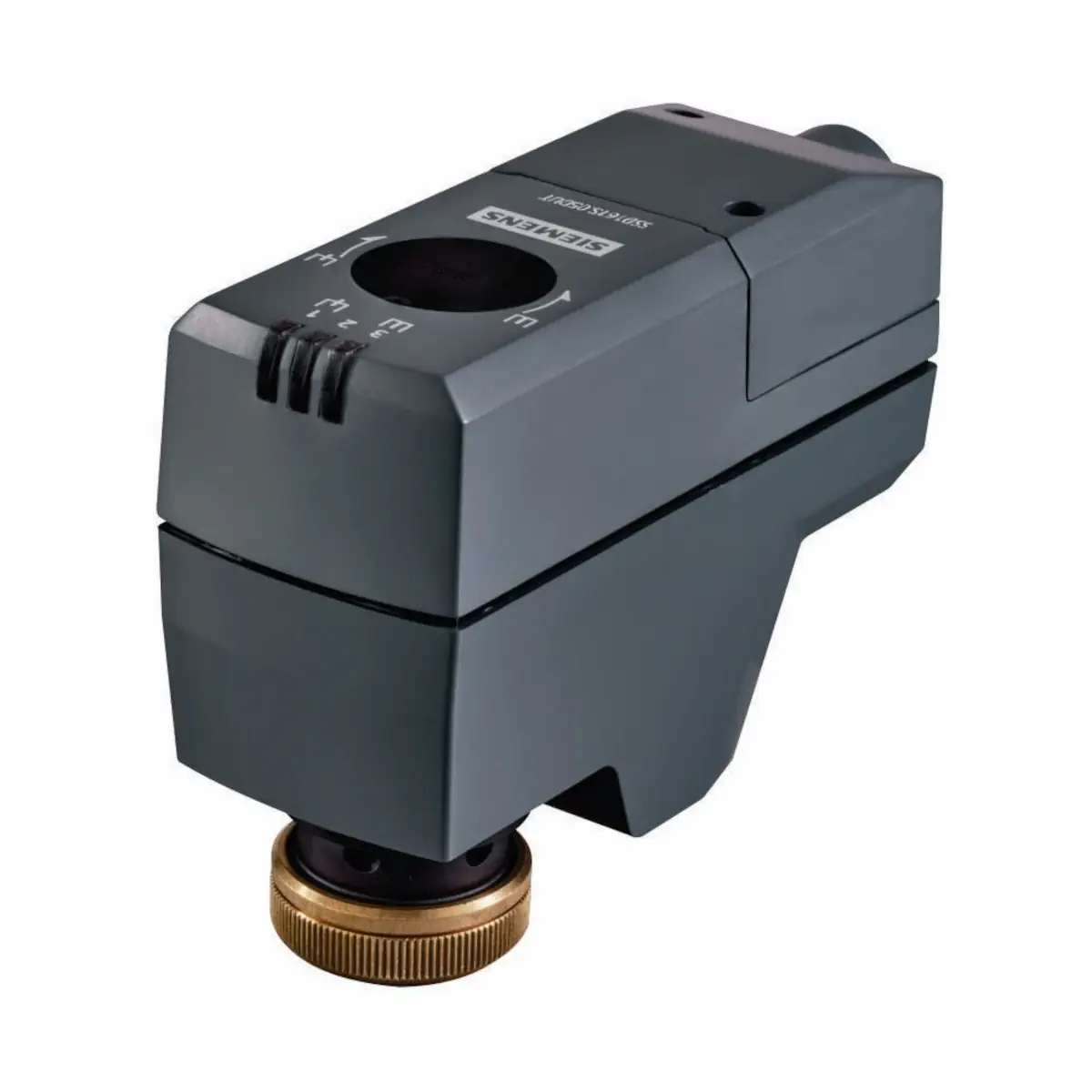

SSD131.09UT Siłownik elektromechaniczny, skok 6,5 [mm], 300 [N], 3-stawny, 24 [V] AC

SSD131.09UT to kompaktowy siłownik elektromotoryczny o sile nominalnej 300 N, zasilany z AC 24 V i sterowany sygnałem 3-stawnym (pływającym). Zaprojektowany jest do współpracy z zaworami regulacyjnymi PICV serii VPP46.. i VPI46.. (oraz wybranymi VQP46.. / VQI46..) w instalacjach ogrzewania, wentylacji i klimatyzacji. Wersja UT dostarczana jest bez przewodu – obudowa posiada wewnętrzną listwę zaciskową oraz zintegrowany adapter dławika kablowego M16×1,5, co umożliwia podłączenie przewodu instalacyjnego o wymaganym typie i długości.

Najważniejsze cechy

• Producent: Siemens
• Model: SSD131.09UT
• Typ: siłownik elektromotoryczny do zaworów regulacyjnych PICV (VPP46.., VPI46..)
• Zastosowanie: regulacja przepływu wody gorącej i chłodniczej w instalacjach HVAC
• Napięcie zasilania: AC 24 V ±20%, 50/60 Hz
• Sygnał sterujący: 3-stawny (pływający) – sygnały OTWÓRZ / ZAMKNIJ
• Siła nominalna: 300 N
• Skok zaworu: 6,1 mm
• Prędkość ruchu: 16 s/mm
• Funkcja „fail-in-place”: przy zaniku sygnału sterującego siłownik utrzymuje aktualne położenie
• Automatyczna identyfikacja skoku zaworu (samokalibracja po podaniu zasilania)
• Wyłączenie zależne od obciążenia – ochrona w położeniach krańcowych i przy przeciążeniu
• Sygnalizacja LED: 3 diody LED wskazujące położenie trzpienia
• Ręczne przestawianie: za pomocą klucza imbusowego 3 mm (po otwarciu pokrywy)
• Montaż na zaworze: mosiężna nakrętka sprzęgająca M30×1,5, dokręcana ręcznie – bez użycia narzędzi
• Orientacja montażu: 270°, z prowadzeniem przewodu w dół (nie dopuszcza się montażu „do góry nogami”)
• Stopień ochrony obudowy: NEMA 2 / IP20
• Kolor obudowy: Ti-Gray (pokrywa i podstawa), mosiężna nakrętka sprzęgająca
• Praca równoległa: do 24 siłowników z sygnałem 3-stawnym (przy odpowiedniej wydajności wyjścia regulatora)
• Masa: ok. 276 g

Zastosowanie

Siłownik SSD131.09UT przeznaczony jest do wodnej regulacji po stronie instalacji w systemach HVAC, w szczególności w układach z zaworami PICV zapewniającymi jednoczesną regulację przepływu i różnicy ciśnień. Stosowany jest z zaworami:

• VPP46.. – zawory PICV DN10…32, PN25
• VPI46.. – zawory PICV DN10…32, PN25
• VQP46.., VQI46.. – zawory PICV DN10…25, PN25

Możliwe jest również zastosowanie z zaworami innych producentów, pod warunkiem spełnienia wymagań mechanicznych:

• gwint sprzęgający M30×1,5,
• maksymalna wymagana siła przełączenia zaworu ≤ 300 N,
• wymiar otwartego gniazda zaworu X ≥ 8,5 mm,
• wymiar zamknięty Y ≤ 14,6 mm.

Funkcje i działanie

Sterowanie 3-stawne (pływające)

• Napięcie na Y1: trzpień siłownika wysuwa się – zawór normalnie otwarty (NO) zamyka się, zawór normalnie zamknięty (NC) otwiera się.
• Napięcie na Y2: trzpień siłownika chowa się – zawór NO otwiera się, zawór NC zamyka się.
• Brak napięcia na Y1 i Y2: siłownik utrzymuje aktualne położenie (funkcja fail-in-place).

Samokalibracja i zabezpieczenie

• Po podaniu napięcia zasilającego siłownik wykonuje samokalibrację: przejście z położenia całkowicie wsuniętego do całkowicie wysuniętego i następnie do pozycji zadanej.
• Prawidłowa kalibracja jest możliwa przy skoku zaworu > 1,2 mm; mniejszy skok powoduje błąd kalibracji.
• W przypadku niepowodzenia kalibracji siłownik uruchamia procedurę ponownie; po trzech nieudanych próbach trzpień pozostaje w pozycji wysuniętej, a zawór jest zamknięty.
• Wyłączenie zależne od obciążenia zabezpiecza siłownik i zawór przed przeciążeniem w położeniach krańcowych oraz przy zablokowaniu mechanizmu.

Sygnalizacja LED

Dla modelu SSD131.09UT zastosowano trzy diody LED informujące o położeniu trzpienia:

• LED 1 – świeci ciągle (zielona): trzpień całkowicie wysunięty.
• LED 2 – świeci ciągle (zielona): trzpień w ruchu / pozycja pośrednia.
• LED 3 – świeci ciągle (zielona): trzpień całkowicie wsunięty.

Ręczna obsługa

• Po zdjęciu pokrywy możliwe jest ręczne przestawienie trzpienia za pomocą klucza imbusowego 3 mm.
• Obrót klucza zgodnie z ruchem wskazówek zegara przesuwa trzpień w dół, obrót przeciwny – w górę.
• Ustawiona ręcznie pozycja pozostaje zachowana po zamknięciu pokrywy.

Podłączenie elektryczne i okablowanie

• Wersja UT: siłownik dostarczany bez przewodu – wyposażony w wewnętrzną listwę zaciskową i zintegrowany adapter dławika M16×1,5 do wprowadzenia przewodu instalacyjnego.
• Zaciski (SSD131.09UT): G – potencjał systemowy AC 24 V, Y1 – sygnał OTWÓRZ, Y2 – sygnał ZAMKNIJ.
• Dopuszczalna długość przewodu: < 20 m.
• Przekrój żył przewodu: 0,5…1,5 mm², średnica zewnętrzna przewodu < 5,5 mm.
• Zabezpieczenie zasilania: zewnętrzny bezpiecznik lub wyłącznik nadprądowy 2 A (charakterystyka szybka).

Dane techniczne

• Zasilanie: AC 24 V ±20%, 50/60 Hz
• Pobór mocy w ruchu: ok. 1 VA
• Pobór mocy w podtrzymaniu: ok. 0,2 VA
• Siła nominalna: 300 N
• Skok: 6,1 mm
• Prędkość ruchu: 16 s/mm (dla skoku 5,5 mm ok. 88 s)
• Poziom hałasu: < 30 dB(A)
• Medium w zaworze: woda gorąca / chłodnicza, temperatura 1…120°C
• Temperatura otoczenia (praca): 1…50°C
• Temperatura transportu i składowania: -25…70°C
• Wilgotność otoczenia: 5…95% r.h., bez kondensacji
• Stopień ochrony obudowy: NEMA 2 / IP20
• Klasa ochronności (EN 60730): III
• Stopień zanieczyszczenia: 2
• Materiał obudowy: PC + ABS (pokrywa / podstawa w kolorze Ti-Gray)
• Nakrętka sprzęgająca: mosiądz, gwint M30×1,5
• Masa: ok. 276 g

Montaż

• Montaż bezpośrednio na zaworze za pomocą mosiężnej nakrętki M30×1,5, dokręcanej ręcznie – bez użycia kluczy.
• Przed montażem trzpień siłownika powinien być całkowicie wsunięty.
• Siłownik nie może być montowany „do góry nogami”; przy montażu poziomym przewód musi być prowadzony w dół, aby zachować wymagany stopień ochrony.
• Należy unikać bocznego nacisku oraz naprężeń od przewodu na korpus siłownika.
• Podczas montażu i prac serwisowych wymagane jest odłączenie napięcia zasilającego.

Podsumowanie

Siemens SSD131.09UT to nowoczesny siłownik elektromotoryczny 300 N zasilany z AC 24 V, przeznaczony do współpracy z zaworami PICV serii VPP46.. i VPI46... Automatyczna kalibracja skoku, sygnalizacja LED, możliwość ręcznego przestawiania trzpienia oraz elastyczne podłączenie przewodu poprzez listwę zaciskową i adapter M16×1,5 zapewniają łatwy montaż i niezawodną, precyzyjną regulację przepływu wody w nowoczesnych instalacjach HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż, podłączenie elektryczne, uruchomienie i serwis należy wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi i lokalnymi.
• Urządzenie elektryczne niskonapięciowe, zasilane AC 24 V. Przed montażem, konserwacją lub pracami serwisowymi należy wyłączyć zasilanie. Producent wymaga zapewnienia możliwości odłączenia urządzenia od zasilania, np. przez wyłącznik nadprądowy lub rozłącznik zainstalowany przed układem sterowania.
• Model SSD131.09UT należy zasilać wyłącznie prądem przemiennym AC 24 V. Sygnały fazowo odcinane oraz sygnały PDM (modulowane szerokością impulsu) nie są odpowiednie.
• Urządzenie wolno uruchamiać wyłącznie po prawidłowym zamontowaniu na zaworze. Nieprawidłowy montaż lub uruchomienie bez poprawnie zamocowanego zaworu może prowadzić do nieprawidłowej pracy urządzenia.
• Podczas montażu nie używać kluczy do rur, kluczy płaskich ani podobnych narzędzi. Siłownik należy osadzać zgodnie z instrukcją producenta i dokręcać ręcznie nakrętką sprzęgającą.
• Przed montażem siłownik należy ustawić tak, aby trzpień siłownika był całkowicie wsunięty. Należy unikać nacisku bocznego oraz naprężeń przewodu na zamontowanym urządzeniu.
• Nie skręcać przewodu przyłączeniowego. Magnesy mogą uszkodzić siłownik.
• Urządzenia nie wolno montować w pozycji odwróconej. W przypadku montażu poziomego w pozycji wiszącej przewód musi być skierowany w dół; w przeciwnym razie ochrona obudowy nie jest gwarantowana i woda spływająca po przewodzie może dostać się do wnętrza urządzenia.
• Podczas uruchomienia i eksploatacji należy przestrzegać dopuszczalnych warunków pracy podanych przez producenta, w szczególności temperatury otoczenia 1...50°C oraz dopuszczalnej temperatury medium w podłączonym zaworze 1...120°C.
• Po podaniu zasilania siłownik wykonuje samokalibrację. W trakcie samokalibracji nie wolno wykonywać ręcznej ingerencji ani obsługi manualnej.
• Ręczna obsługa jest dopuszczalna wyłącznie zgodnie z instrukcją producenta, przy użyciu klucza imbusowego 3 mm. Otwarcie pokrywy do obsługi ręcznej powoduje, że ochrona IP54 nie obowiązuje do czasu ponownego zamknięcia pokrywy.
• Wszelkie prace konserwacyjne należy wykonywać przy odłączonym napięciu zasilającym. W razie potrzeby należy odłączyć połączenia elektryczne od zacisków.
• Produkt jest bezobsługowy i nienaprawialny. W przypadku uszkodzenia należy wymienić całe urządzenie.
